Bộ giảm tiết diện gắn tường cho ống nhôm / Hệ thống hút bụi

📝 Mô tả Printables – Bộ giảm tiết diện gắn tường cho ống nhôm / Hút bụi

🌀 Bộ giảm tiết diện gắn tường cho ống nhôm – Hoàn hảo cho hệ thống hút bụi

Bộ giảm tiết diện (reducer) gắn tường này được thiết kế để tạo ra một kết nối sạch sẽ, chắc chắn và kín khí giữa lỗ trên tường và ống nhôm mềm, cực kỳ lý tưởng cho các hệ thống hút bụi trong xưởng. Nó đặc biệt hữu ích cho bàn làm mộc, máy CNC, máy cưa bàn, trạm chà nhám hoặc bất kỳ hệ thống nào cần đảm bảo hiệu quả thoát bụi.

🎯 Mục đích sử dụng

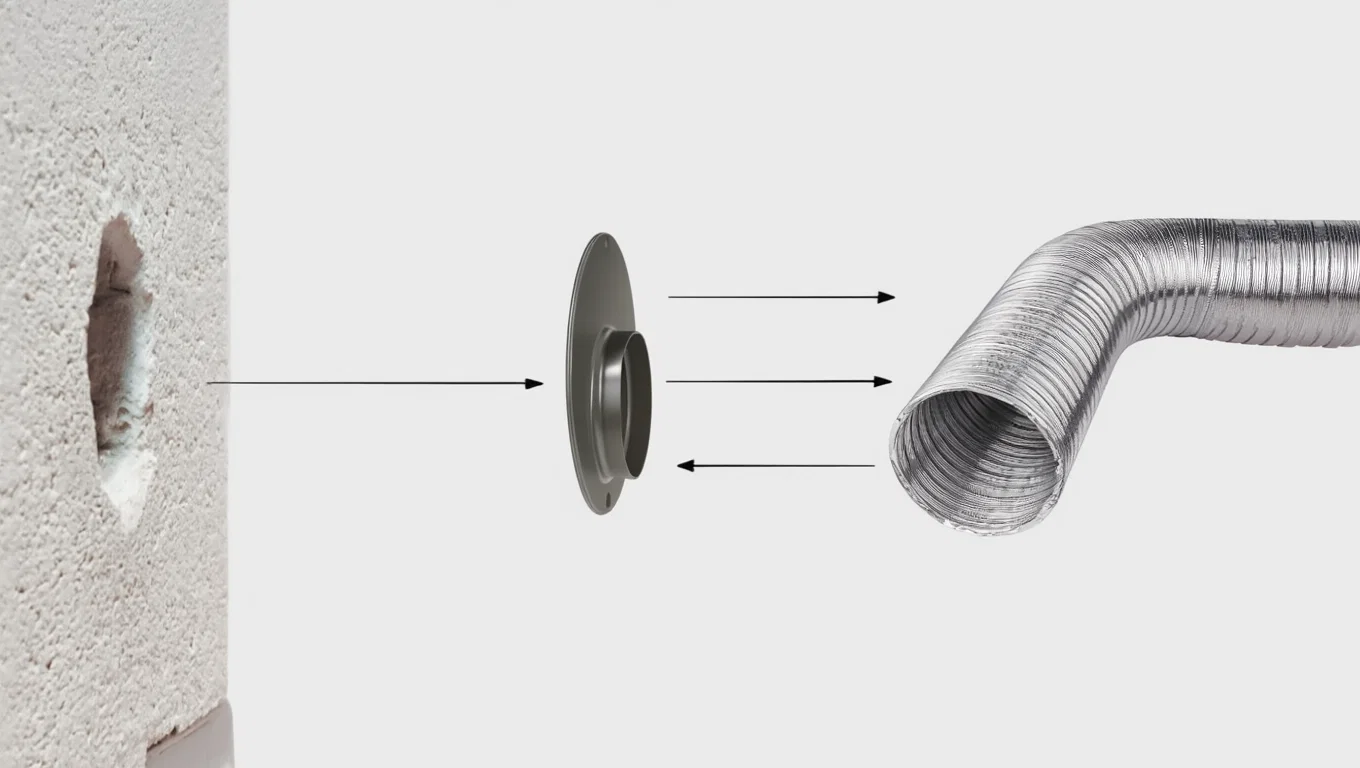

Phụ kiện này đóng vai trò như một điểm kết nối ổn định giữa:

• lỗ trên tường hoặc vách ngăn
• ống dẫn bằng nhôm mềm
• quạt hút hoặc hệ thống gom bụi

Nó mang lại:

• điểm lắp đặt cố định cho ống
• khả năng giảm tiết diện mượt mà
• cải thiện luồng khí và độ kín khít
• lắp đặt bền bỉ và thẩm mỹ hơn so với việc để trống lỗ tường

🔧 Đặc điểm kỹ thuật

• Thiết kế gắn tường: vừa vặn vào lỗ tường và bắt vít chắc chắn
• Bộ giảm tích hợp: kết nối trực tiếp với các loại ống nhôm tiêu chuẩn
• Vành gia cường: chống biến dạng và đảm bảo sự ổn định lâu dài
• Bề mặt tiếp xúc rộng: tăng độ kín, giảm thiểu rò rỉ khí
• Hình học tối ưu hóa luồng khí: giảm nhiễu động để tăng lực hút
• Tương thích với hầu hết quạt hút trong xưởng

🖨 Cài đặt in khuyến nghị

• Loại máy: FDM
• Vật liệu: Khuyên dùng PETG (PLA cũng có thể dùng được)
• Chiều cao lớp in: 0.2 mm
• Tường (Walls): 3–4 lớp
• Infill: 20–30%
• Làm mát: trung bình (đặc biệt là với PETG)
• Hướng in: đặt miệng lớn hướng lên trên để đảm bảo độ bền tối đa

🛠 Hướng dẫn lắp đặt

1. Đặt bộ giảm tiết diện vào lỗ trên tường
2. Cố định bằng 3–4 con vít
3. Lồng ống nhôm vào đầu ra
4. Siết chặt bằng đai cổ dê
5. Kết nối đầu kia với quạt hút của bạn

💡 Ứng dụng lý tưởng

• Hút bụi xưởng mộc
• Vỏ máy CNC
• Cổng hút bụi máy cưa bàn
• Trạm chà nhám
• Thông gió xưởng nói chung
• Điều hướng luồng khí qua tường hoặc vách ngăn

📦 File bao gồm

• 1 × Bộ giảm tiết diện gắn tường (STL)
• Sẵn sàng để in, không cần hỗ trợ (supports)
