Hộp đựng mini Corne cho bàn phím crkbd với Kailh Chocs

Corne Keyboard (crkbd) Mini Case

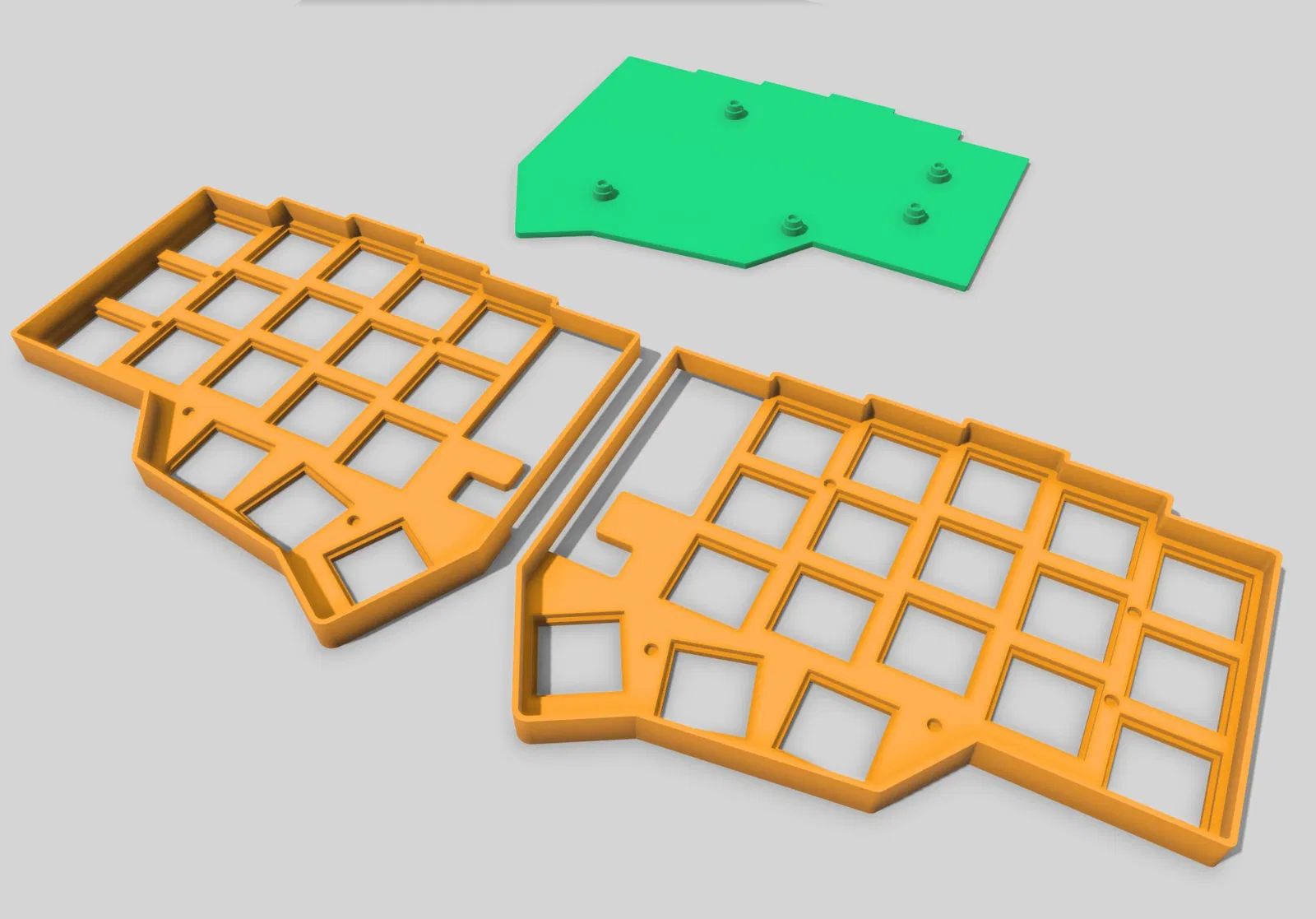

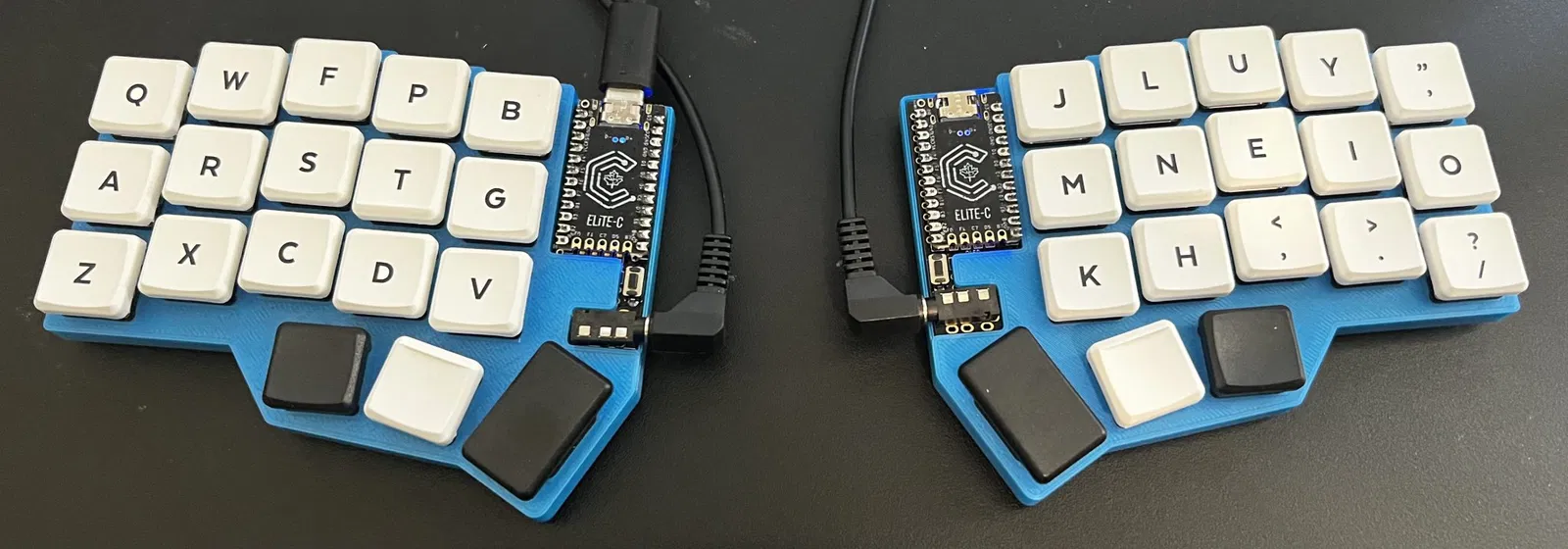

Một vỏ đơn giản cho crkbd mini với Kailh Chocs và một TRRS được kết nối. Tôi không thể tìm thấy một vỏ nào khác đáp ứng tất cả các tính năng mà tôi đang tìm kiếm nên tôi đã làm cái này.

Tính năng

• bao gồm tấm trên cho Kailh chocs, với một lỗ cắt cho các tab để chúng khóa vào vị trí
• lỗ cắt cho vi điều khiển, công tắc reset và jack TRRS.
• đáy gắn từ tính

Phần cứng cần thiết

• nam châm 2mm (D) x 1mm (H) (liên kết amazon)
• bumpers cao su ¼" để sử dụng làm chân (liên kết amazon)

Cài đặt in

• chiều cao lớp 0.2mm
• độ rộng vòi phun 0.4mm
• hỗ trợ được bật

Chiều cao lớp ở đây rất quan trọng, nó đảm bảo độ chính xác về kích thước với chiều cao PCB. Hỗ trợ cũng là bắt buộc, một phần của chu vi không chạm vào giường để jack TRRS không bị cản trở.

Hướng dẫn sau khi in

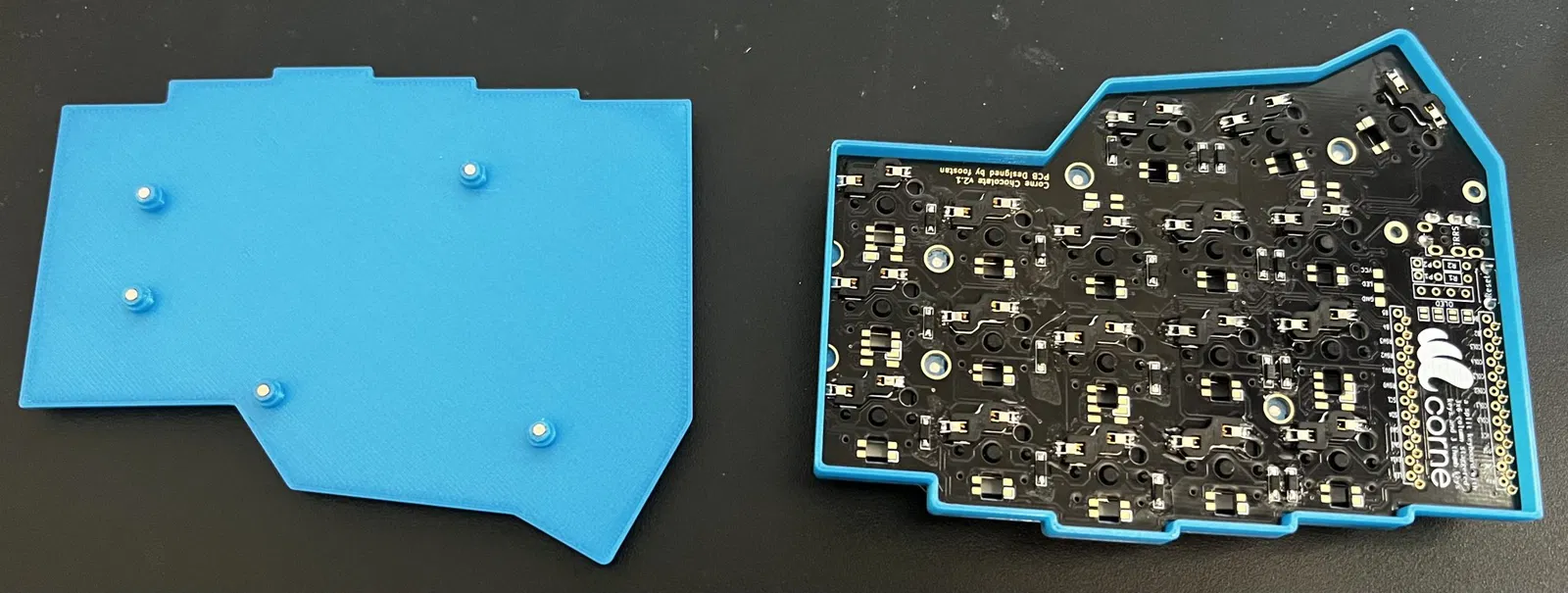

Bạn sẽ cần dán các nam châm vào vị trí, tôi đã đảm bảo chúng có đủ khoảng cách để ngồi đúng cách nhưng có thể sẽ không đủ chặt để chỉ để áp lực giữ chúng ở vị trí.

Tôi thấy dễ nhất là làm mặt dưới trước, sau đó đặt một nam châm lên trên mỗi cái đã được dán xuống để bạn có thể kiểm tra cực. Đánh dấu đáy bằng một cây bút đánh dấu và sau đó dán chúng vào phần trên.

Một que tăm là công cụ tuyệt vời để đưa keo vào các lỗ cắt, và để ấn nam châm xuống vị trí.
