Bộ gom dây Dupont cho đầu nối nhiều chân (TPU)

Cập nhật:

• Đã chuyển các file gốc với dung sai 0.1mm vào thư mục riêng.
• Đã tải lên các file mới với dung sai 0.2mm:
  • Đầu nối Dupont tiêu chuẩn là 2.54mm.
  • Các khe cắm được thiết kế là 2.74mm.
• Đã bổ sung thêm các cấu hình:

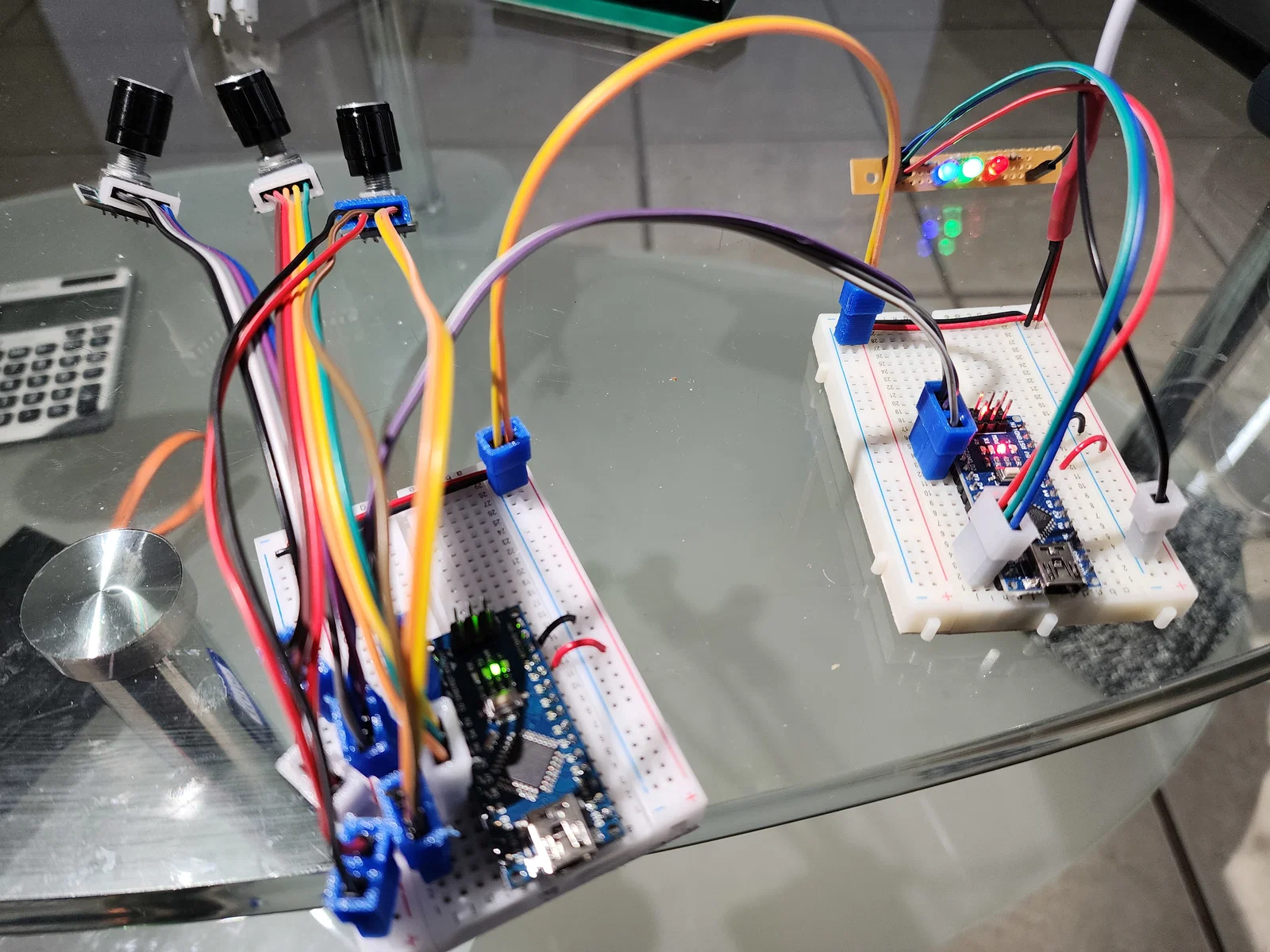

  • 1x3 với chân giữa được lấp đầy (hữu ích để kết nối với các chân nguồn của Arduino Nano).

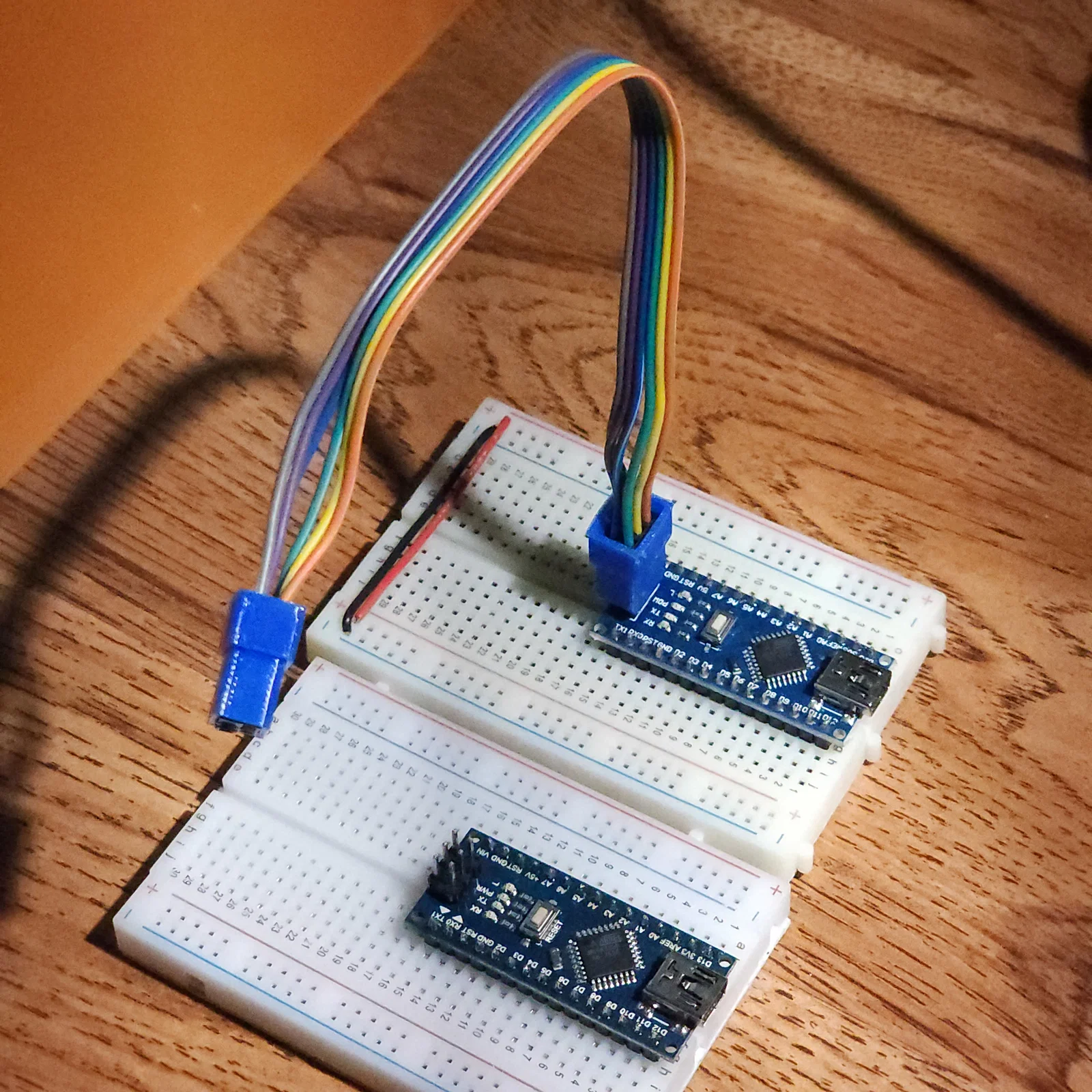

  • 1x4 với chân thứ 2 được lấp đầy (hữu ích để kết nối với các chân I/O Serial của Arduino Nano).

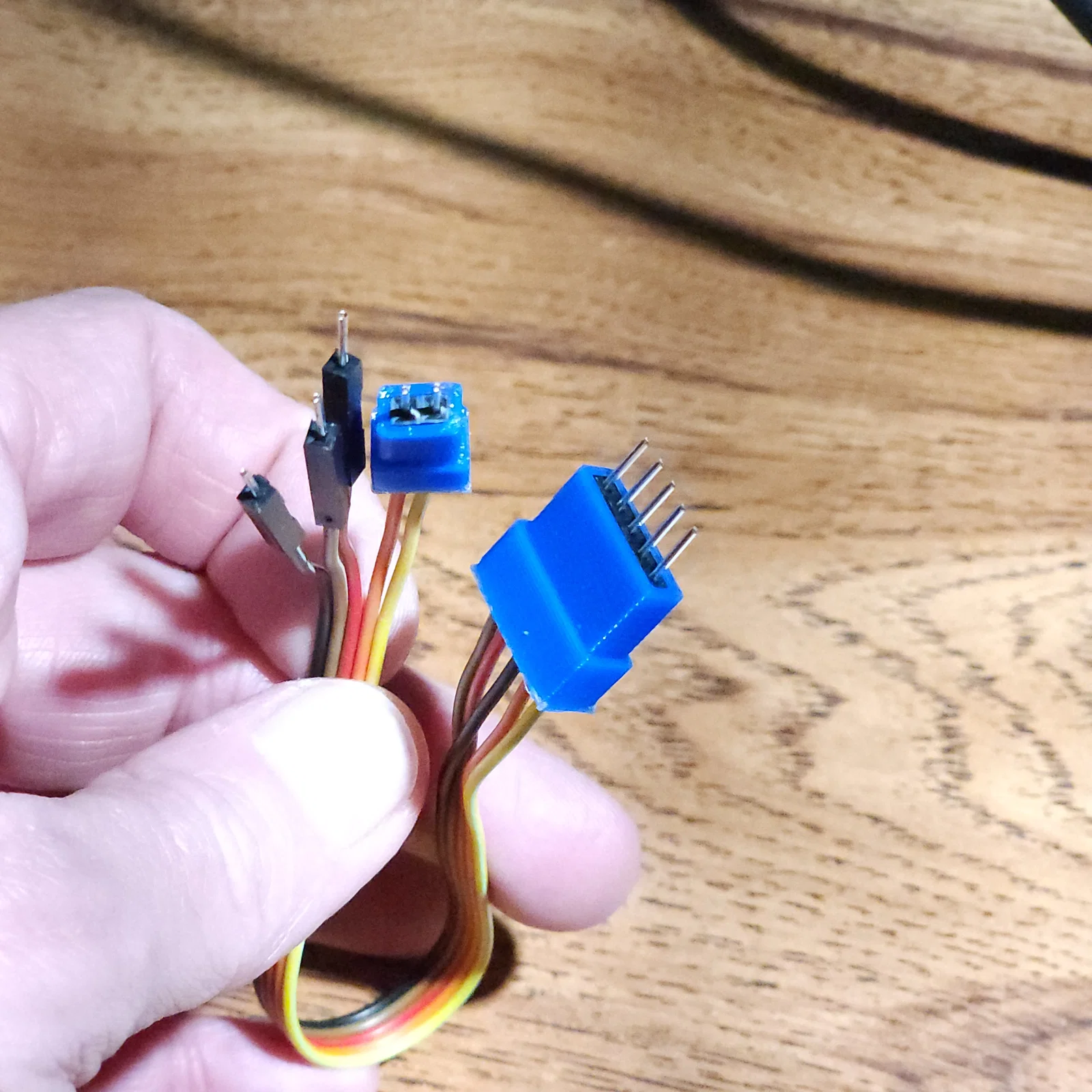

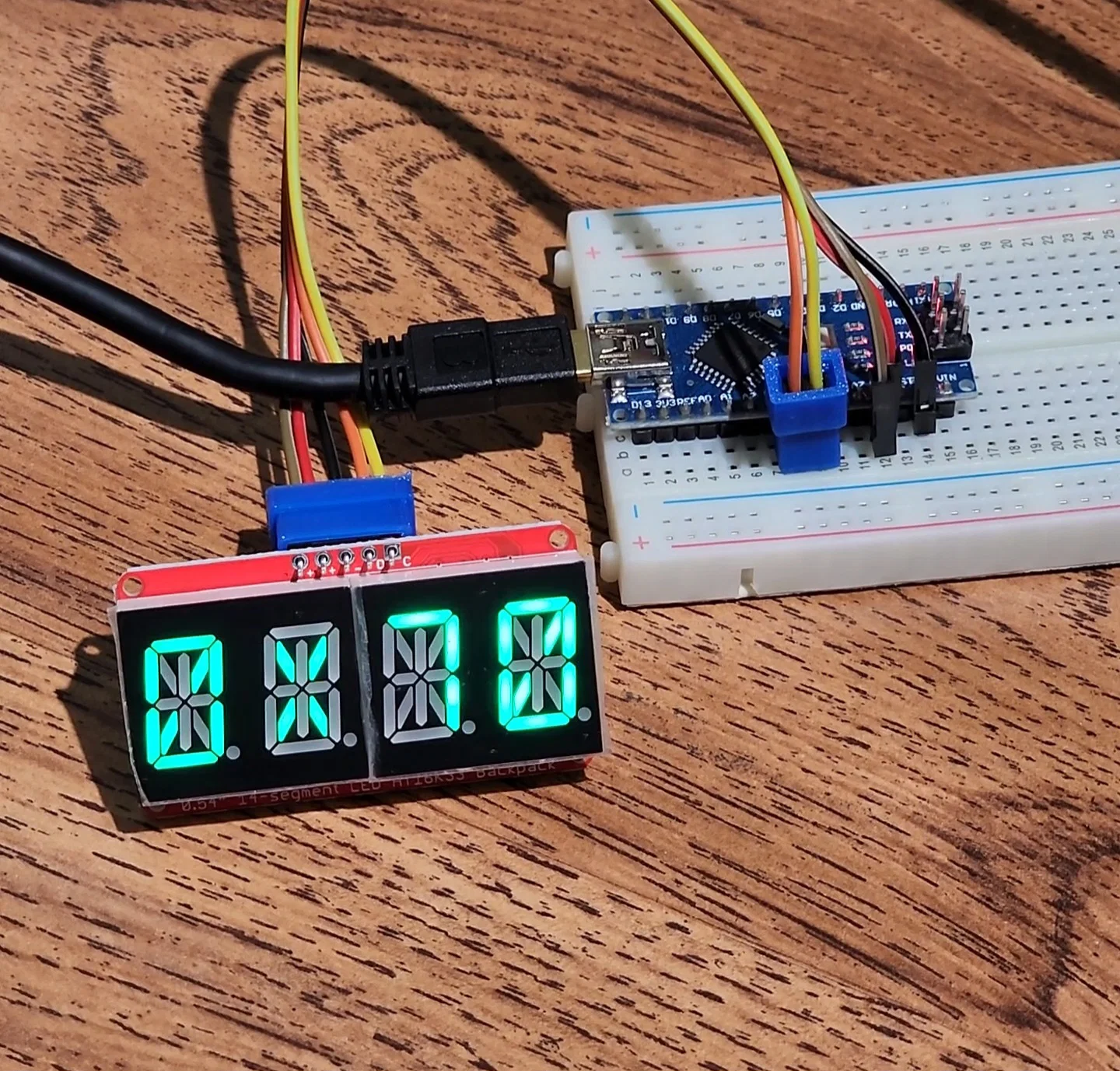

Tôi cần kiểm tra một vài màn hình 14-segment mới. Việc giữ 5 chân jumper theo đúng thứ tự để thử nghiệm nhanh từng màn hình thật sự rất phiền phức. Vì vậy, tôi đã thiết kế các bộ gom dây nhỏ để gộp các chân này lại một cách bán vĩnh viễn.

Sản phẩm được thiết kế với dung sai nhỏ, nên in bằng nhựa dẻo như TPU.

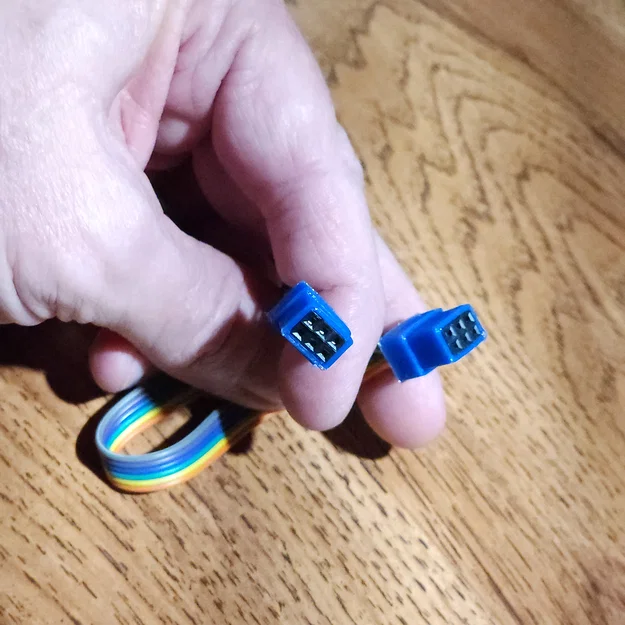

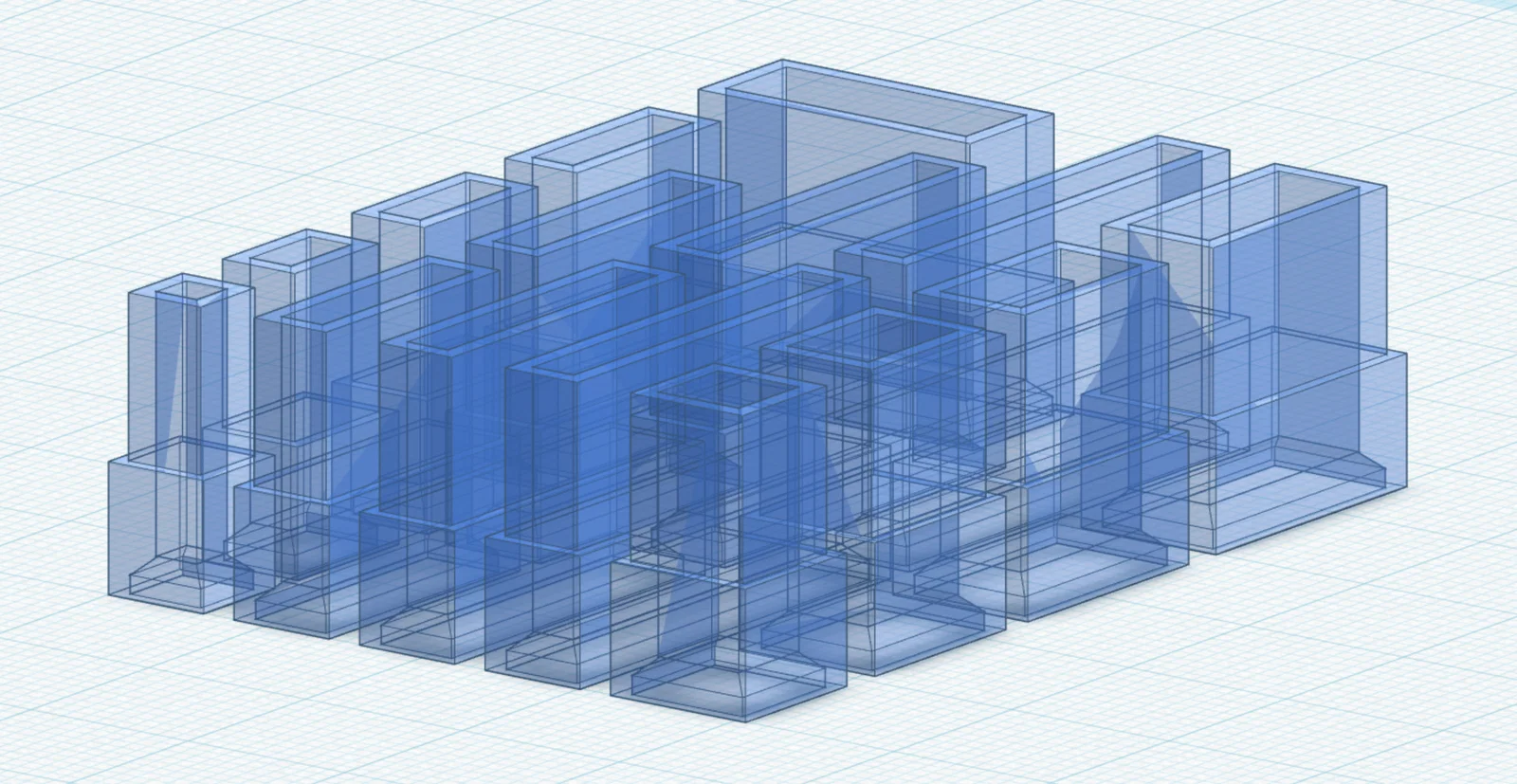

Các cấu hình bao gồm:

• 1x1, 1x2, 1x3, 1x4, 1x5, 1x6, 1x7, 1x8, 1x9, 1x10
• 2x2, 2x3, 2x4, 2x5, 2x6

Nếu thấy hơi chặt, bạn hãy dùng tua vít dẹp nhỏ hoặc ê-tô để đẩy các chân vào, nếu cần thì đẩy chân ở giữa vào sau cùng nhé.

Nguồn tham khảo: https://www.tinkercad.com/things/hYwlOyKuvnU-dupont-jumper-bundlers-v2
