Bản remix bộ căng dây đai EVA 3 GT1.5

Remix từ EVA 3 - Nền tảng vận chuyển máy in 3D dạng module Tác giả McAbra

Tác giả norbertdeak_1731373

Lượt tải
1
Lượt thích
2
Lượt coi
157

File 3 928,4 KB

  • core_xy_belt_grabber_GT1_5_1775693358.stpSTP · 138,4 KB
  • front_universal_GT1_5_1775693359.stpSTP · 703,9 KB
  • face_belt_grabber_GT1_5_1775693359.stpSTP · 86,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#292493
Danh mục
Máy In 3D
Ngày đăng

Mô tả

Anh em nên in mẫu này với tối thiểu 4 lớp tường (walls) và độ phủ (infill) 25%, tốt nhất là dùng nhựa ABS nhé.

Mình đang dùng pulley động cơ 26 răng với motor LDO-42STH48-2504MAC(F) 0.9°. Với cấu hình này, anh em cần cài đặt rotation distance cho dây đai A và B (trục X và Y) là 39 trong file printer.cfg.

1.5 × 21 = 31.5 (pulley 21 răng)
1.5 × 26 = 39 (pulley 26 răng)

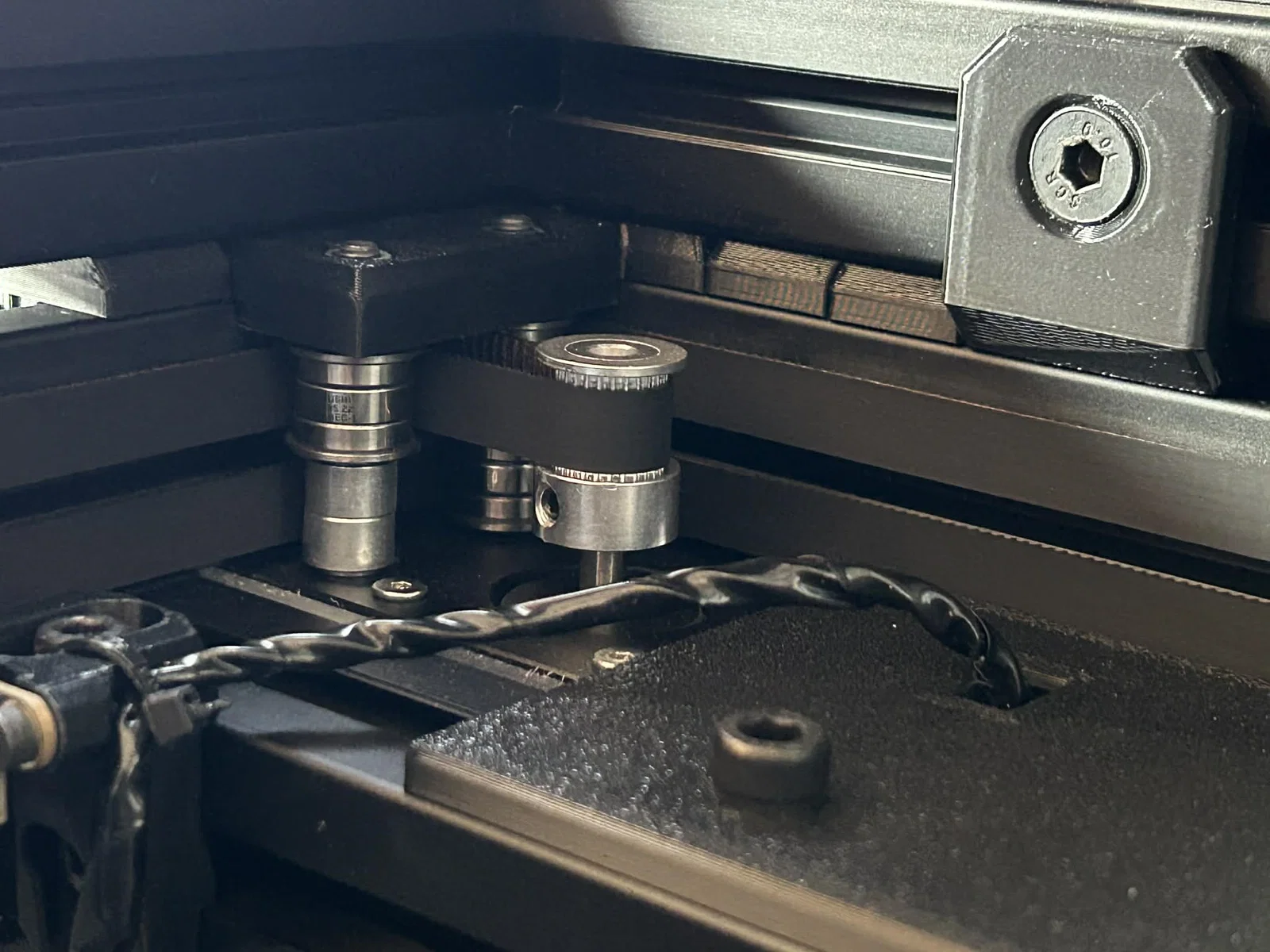

Mình đã căn chỉnh độ căng dây đai ở mức khoảng 60 Hz trên toàn bộ chiều dài dây đai trên máy RatRig V-Core 3.1 300 mm, tương đương khoảng 130 Hz trên đoạn 150 mm. Hiện tại mình vẫn dùng các puly trơn (smooth idlers) ở mặt có răng của dây đai. Nếu chuyển sang puly có răng (toothed idlers) thì có thể hiệu suất sẽ ngon hơn nữa, nhưng nhìn chung thì mình khá hài lòng với kết quả hiện tại.

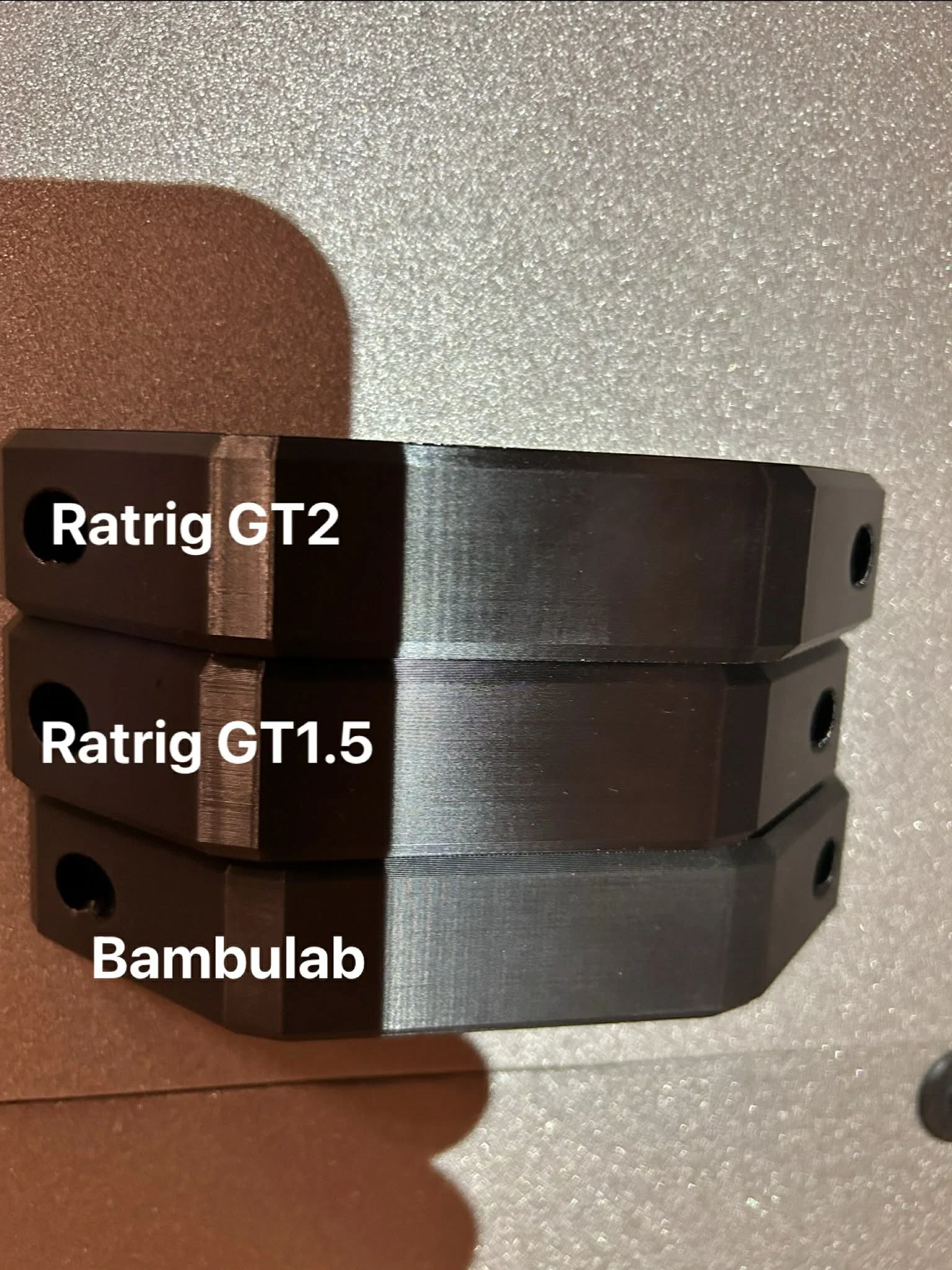

Ảnh so sánh cho thấy độ mịn bề mặt của cùng một mẫu in khi dùng dây đai GT2 tiêu chuẩn và dây đai GT1.5 mới trên chiếc RatRig V-Core 3.1 đã độ của mình, so sánh với máy Bambu Lab X1C.

Nếu anh em có thử bản remix này, nhớ chia sẻ trải nghiệm nhé, đặc biệt là xem dây đai GT1.5 có giúp giảm hoặc loại bỏ hiện tượng VFA (Vertical Fine Artifacts) không.
