Ống dẫn khí hotend nâng cấp cho Neptune 4 Pro
Ống dẫn khí cho quạt 4010 trên Neptune 4 Pro, hỗ trợ lắp nozzle V6 cùng hotend TZ2.0 nâng cấp. Thiết kế giúp điều chỉnh cảm biến tiệm cận và tối ưu luồng khí, in bằng nhựa ABS để chịu nhiệt tốt hơn.
Mô tả
Mình mới nâng cấp máy in với hotend TZ2.0 (mua trên AliExpress) kèm theo cái nozzle V6 rất xịn. Tuy nhiên, cái nozzle này lại dài hơn một chút so với nozzle TZ2.0 tiêu chuẩn, mà cảm biến tiệm cận của Neptune 4 Pro chỉ có phạm vi hoạt động khoảng 4mm, thế là nozzle bị cạ vào bàn in.

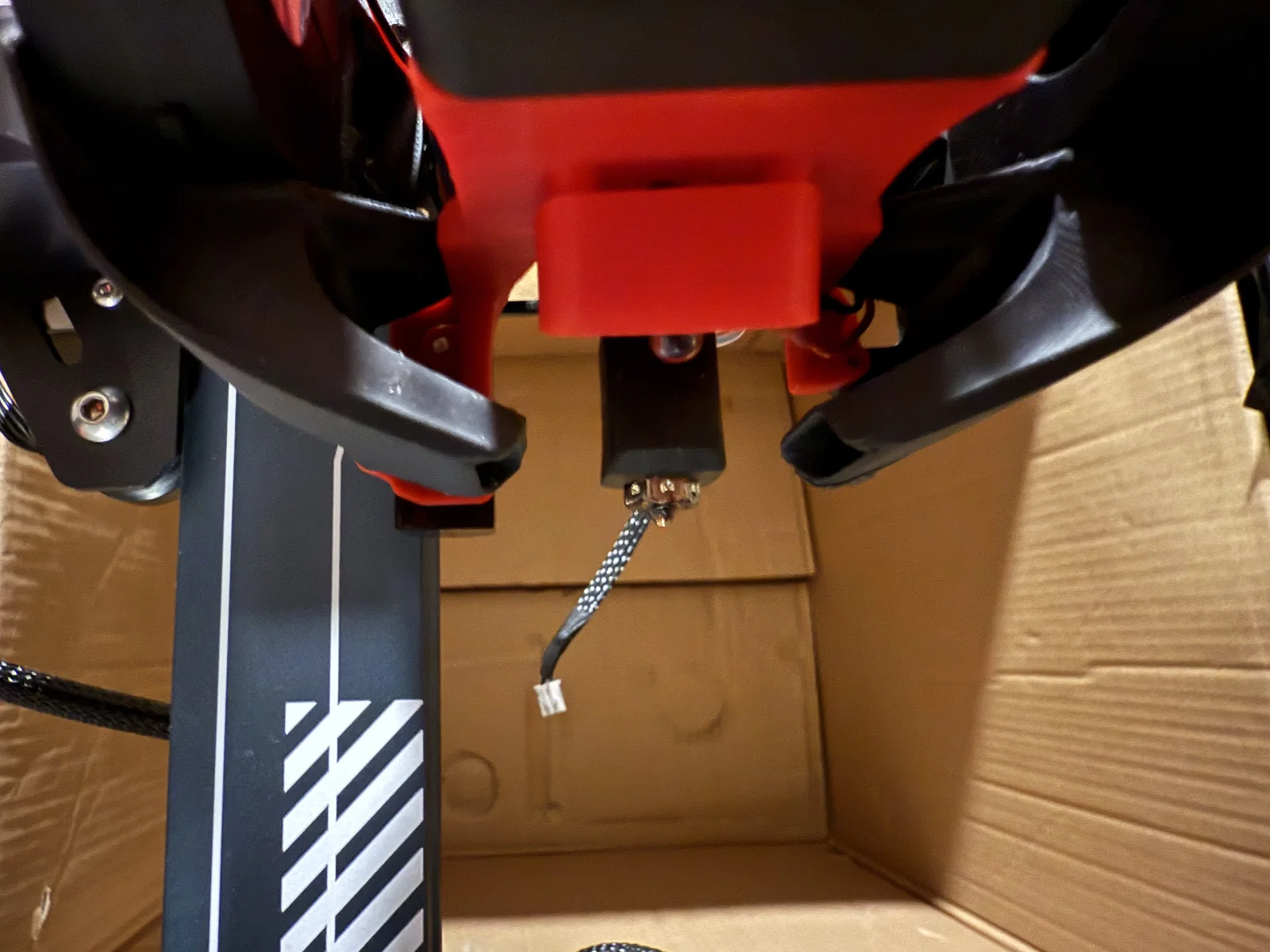

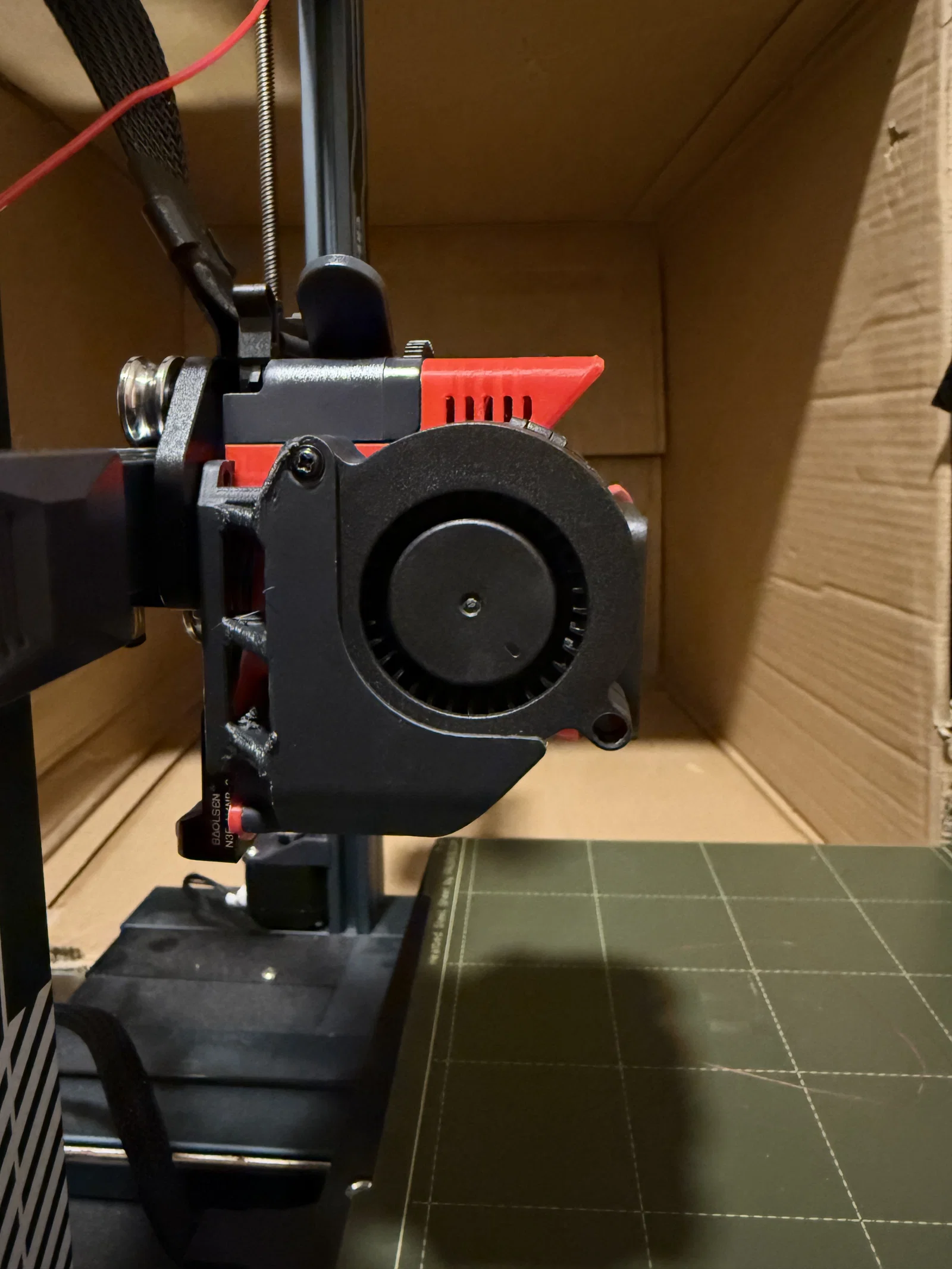

Mẫu thiết kế này giúp gắn cảm biến gần bàn in hơn, đồng thời rút ngắn chiều dài ống dẫn khí (duct), giúp giảm áp lực lên dây nối 100mm của quạt 4010. Phần vỏ bên hông giờ đây cũng khớp vào dễ dàng hơn. Mình đã in mẫu này bằng nhựa ABS (in ngay trên con Neptune 4 Pro với một chiếc hộp giấy bọc lại), nên chịu nhiệt rất tốt.
Anh em in theo hướng giống như ống dẫn khí gốc, với miệng quạt hướng lên trên nhé.
