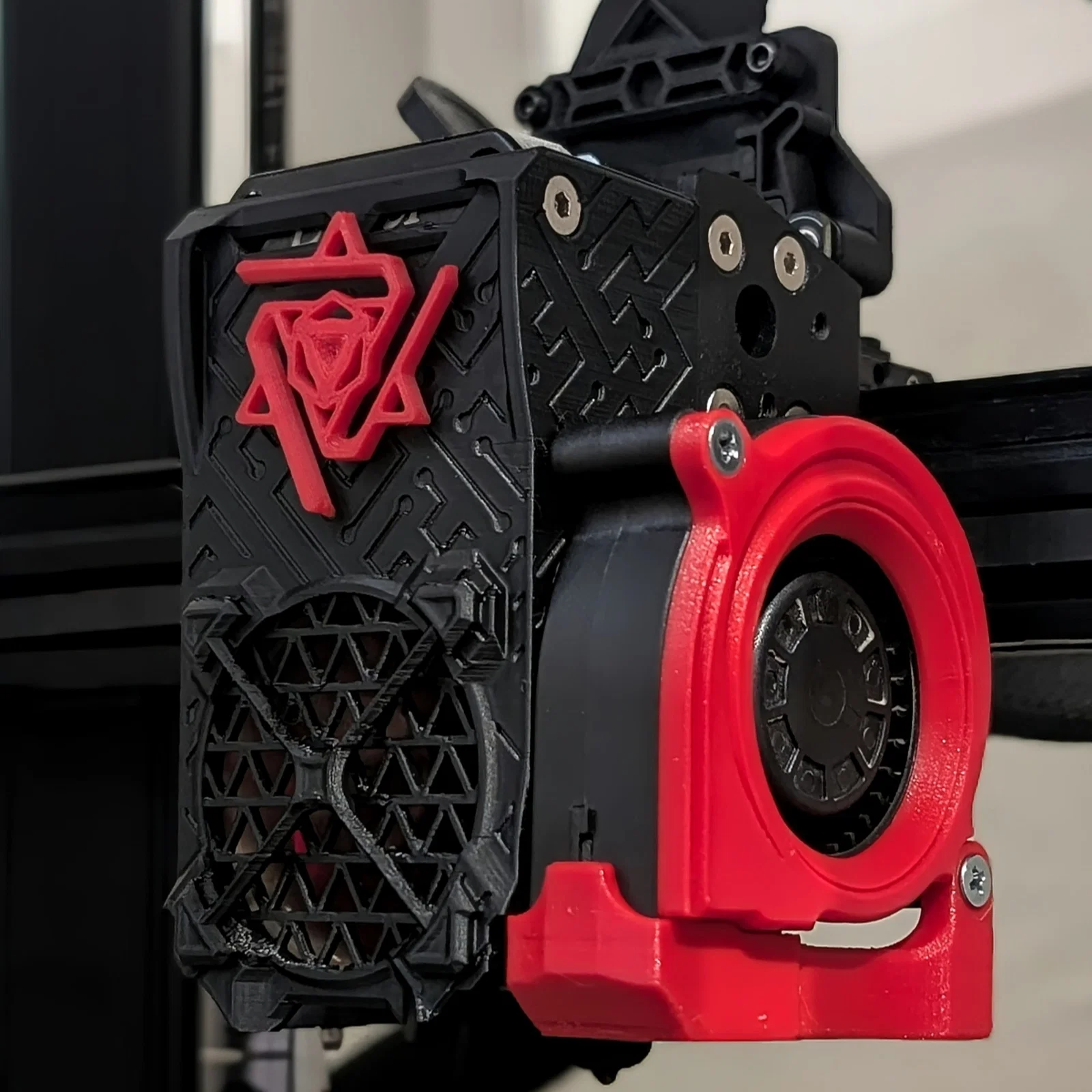

Ender-3 V3 SE mới | Quạt 5015 | Quạt Noctua | Thiết kế hiện đại mang phong cách tương lai
Nâng cấp đầu in cho Ender 3 V3 SE với thiết kế hiện đại, kết hợp quạt 5015 mạnh mẽ và quạt Noctua yên tĩnh. Hướng dẫn chi tiết cách lắp ráp, chọn nhựa in và tối ưu hóa hệ thống tản nhiệt cho máy in của bạn.
Mô tả
Chào mọi người, đây là hướng dẫn nhanh của mình về cách lắp ráp đầu in mới này.
Những thứ bạn cần chuẩn bị:
- 2x Connector JST 1,25mm
- 3x M3 x 6mm ốc đầu bằng (Countersunk)
- 2x M3 x 25mm ốc đầu bằng (Countersunk)
- 4x M3 x 20mm ốc lục giác (Hex Socket)
- Quạt Sunon 5015 24V (loại mình dùng là: Sunon MagLev MF50152VX-1L02C-A99)
- Quạt NF-A4x10 24V PWM
- Taro ren M3
Mình khuyên bạn nên dùng nhựa PETG để in phần shroud cho quạt Sunon và đế giữ quạt Noctua. Riêng phần vỏ chính (main cover) thì bạn có thể in bằng PLA để có bề mặt đẹp hơn.
Các chi tiết đã được tối ưu hóa để in dễ dàng. Tất cả linh kiện đều có thể in không cần hỗ trợ (support), với chiều cao lớp in là 0.15 mm.
Đây là một mẹo nhỏ cho việc phối màu nhé. ;)
Quy trình lắp ráp của mình:
- In tất cả các bộ phận.
- Taro ren các lỗ như trong hình bằng taro M3.
- Tháo phần vỏ cũ cùng các quạt đi kèm.
- Cắt các jack kết nối từ quạt cũ, hoặc bạn có thể dùng jack mới nếu muốn giữ lại quạt cũ.
- Dùng đồng hồ vạn năng để xác định dây âm/dương, sau đó hàn dây quạt đúng cực tính. Hãy nhớ bọc kỹ bằng ống co nhiệt hoặc băng dính, đừng để dây hở.
- Đi dây quạt theo như hình hướng dẫn.
- Lắp ráp tất cả các bộ phận vào đầu in mới.
Vậy là xong rồi! Hy vọng các bạn thích thiết kế mới của mình. Nếu gặp vấn đề gì hoặc thấy có chỗ nào cần chỉnh sửa, cứ nhắn cho mình biết nhé.
