Bộ nâng bi Gravitrax Elevator chạy dây, tùy chỉnh chiều cao

Cơ chế nâng bi Gravitrax chạy bằng dây cực chất! Bản mô hình hoàn chỉnh kèm theo file FreeCAD và 3mf.

Ưu điểm:

• Thiết kế cực ngầu!
• Nâng được ở độ cao từ dưới hai khối cho đến hơn ba khối 70mm.
• Chiều cao đón bi tối thiểu: 2.5cm.

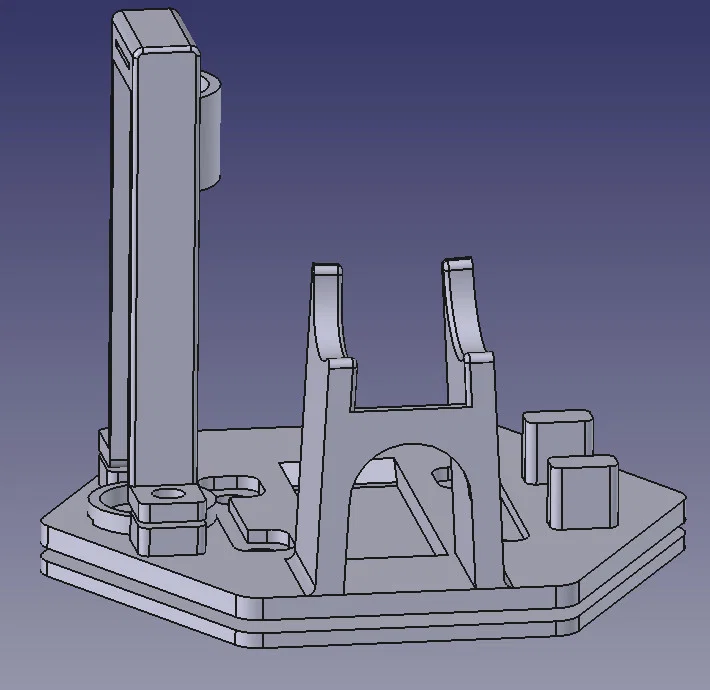

• Vừa vặn hoàn hảo trên một tấm hex-tile.

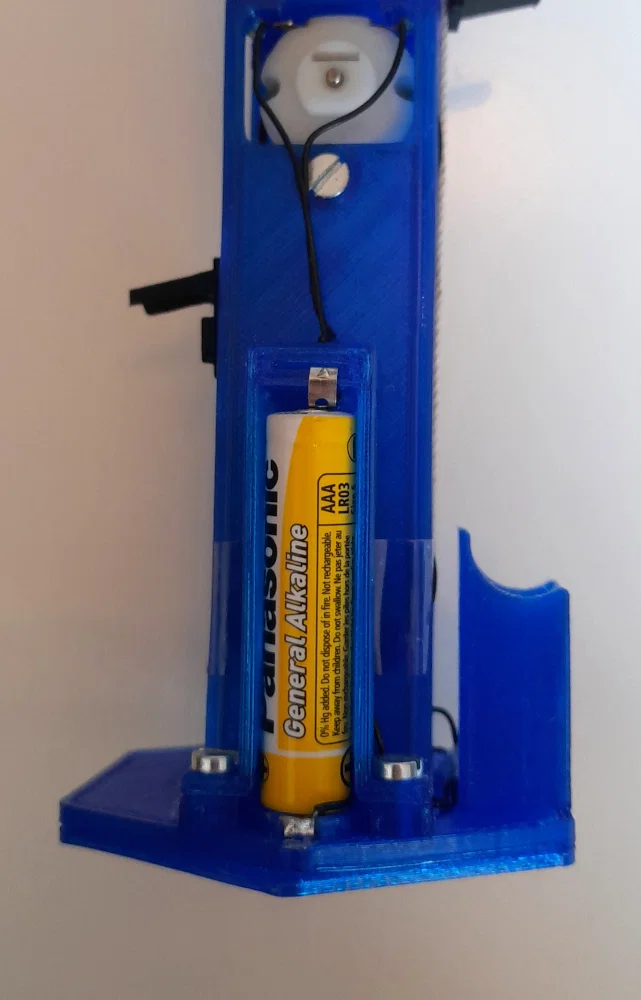

• Chạy bằng một viên pin AAA duy nhất.
• Hoạt động rất êm: Không có linh kiện chuyển động nhanh, phần truyền động đầu tiên là dây thun.
• Chỉ sử dụng linh kiện in 3D cùng một vài ốc vít và vật dụng thông dụng.

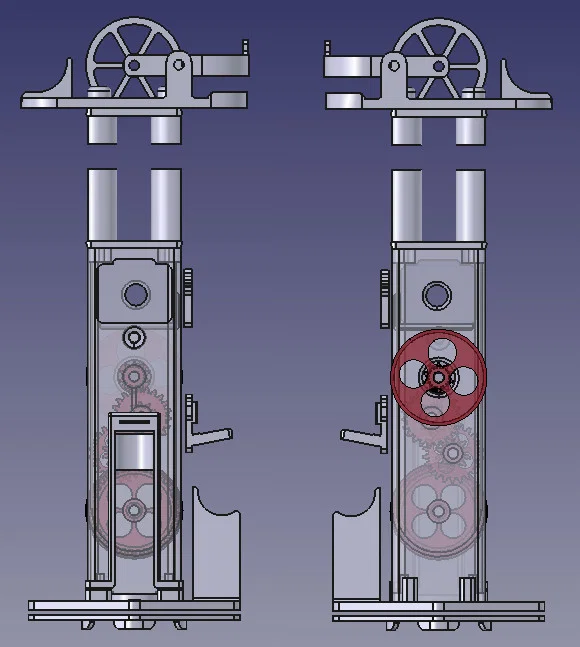

• Điều chỉnh được chiều cao nhờ phần thân trụ dùng ống hút nhựa.
• Sử dụng loại motor đồ chơi phổ thông dễ tìm.

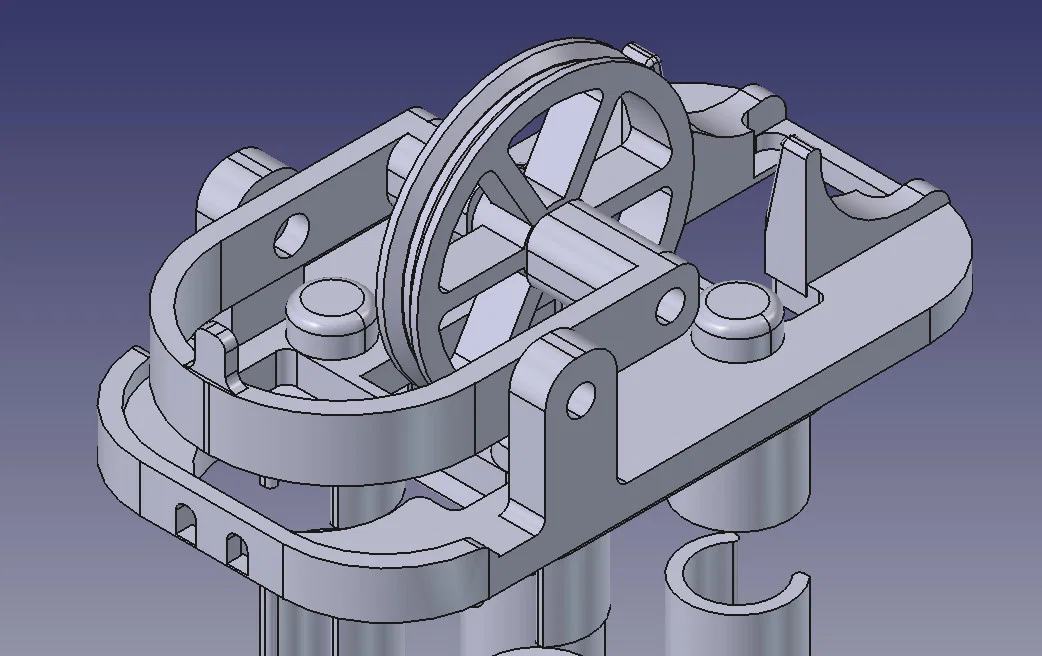

• Puly trên cùng được căng bằng dây thun, có khả năng tự điều chỉnh.

Nhược điểm:

• Hơi khó lắp ráp đối với người mới bắt đầu.

In 3D:

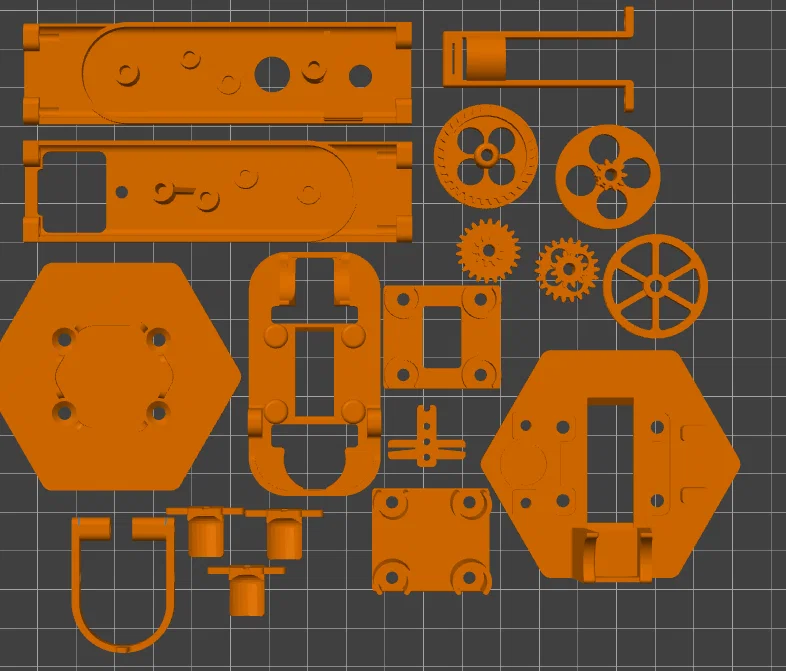

Tất cả các chi tiết đều in không cần support, không dùng brim và độ dày lớp in 0.2mm. Các bánh răng cần độ chính xác cao nên hãy đảm bảo máy in đã được căn chỉnh tốt:

• In tốc độ chậm, đừng ép máy in chạy quá nhanh.
• Tắt cài đặt "in lớp đầu tiên ở độ dày 0.3mm" trong slicer.
• Nếu bánh răng bị kẹt, hãy thử chỉnh thông số underextruding khoảng 3%. Nhiều loại nhựa hơi dày hơn bình thường, nên đây là mẹo chung.

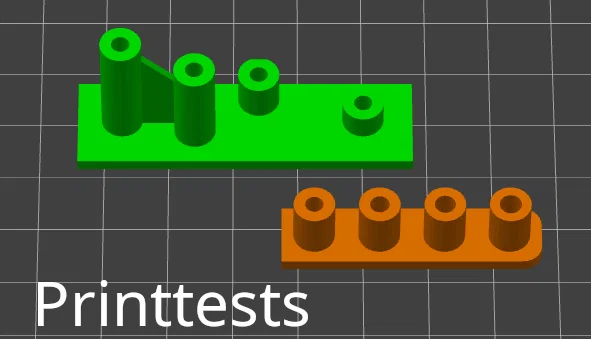

• Hãy dùng hai mẫu in thử đi kèm trong file mô hình để kiểm tra.
• Lỗ in 3D thường thay đổi tùy theo máy. Một mẫu in thử giúp kiểm tra 4 kích thước lỗ, mẫu kia giúp kiểm tra lỗ trục bánh răng trên tường khung để đảm bảo bánh răng quay trơn tru trước khi in cả bộ.

Tất cả ốc vít đều là loại M3 (1/8'' là kích thước hệ inch gần tương đương nhất).

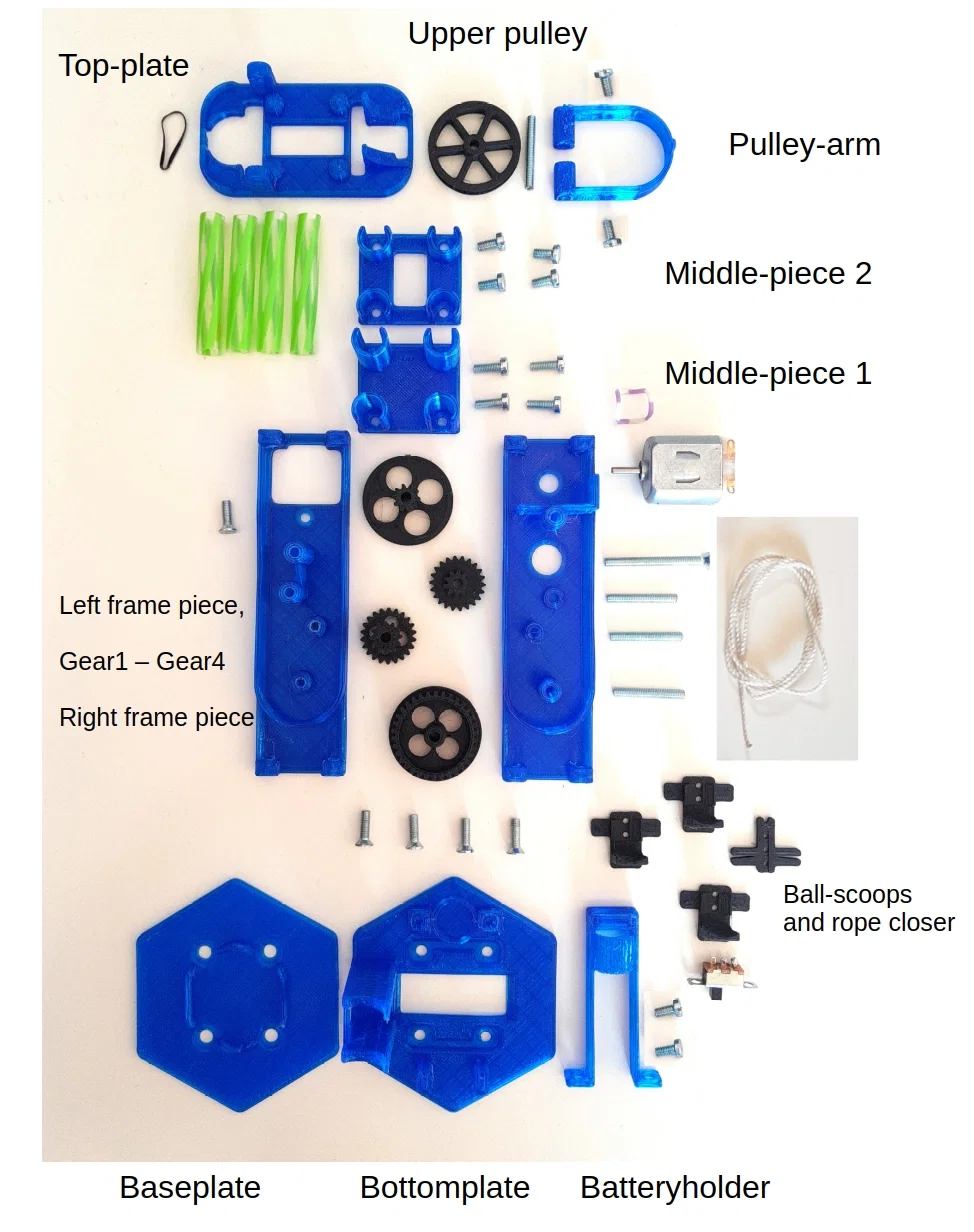

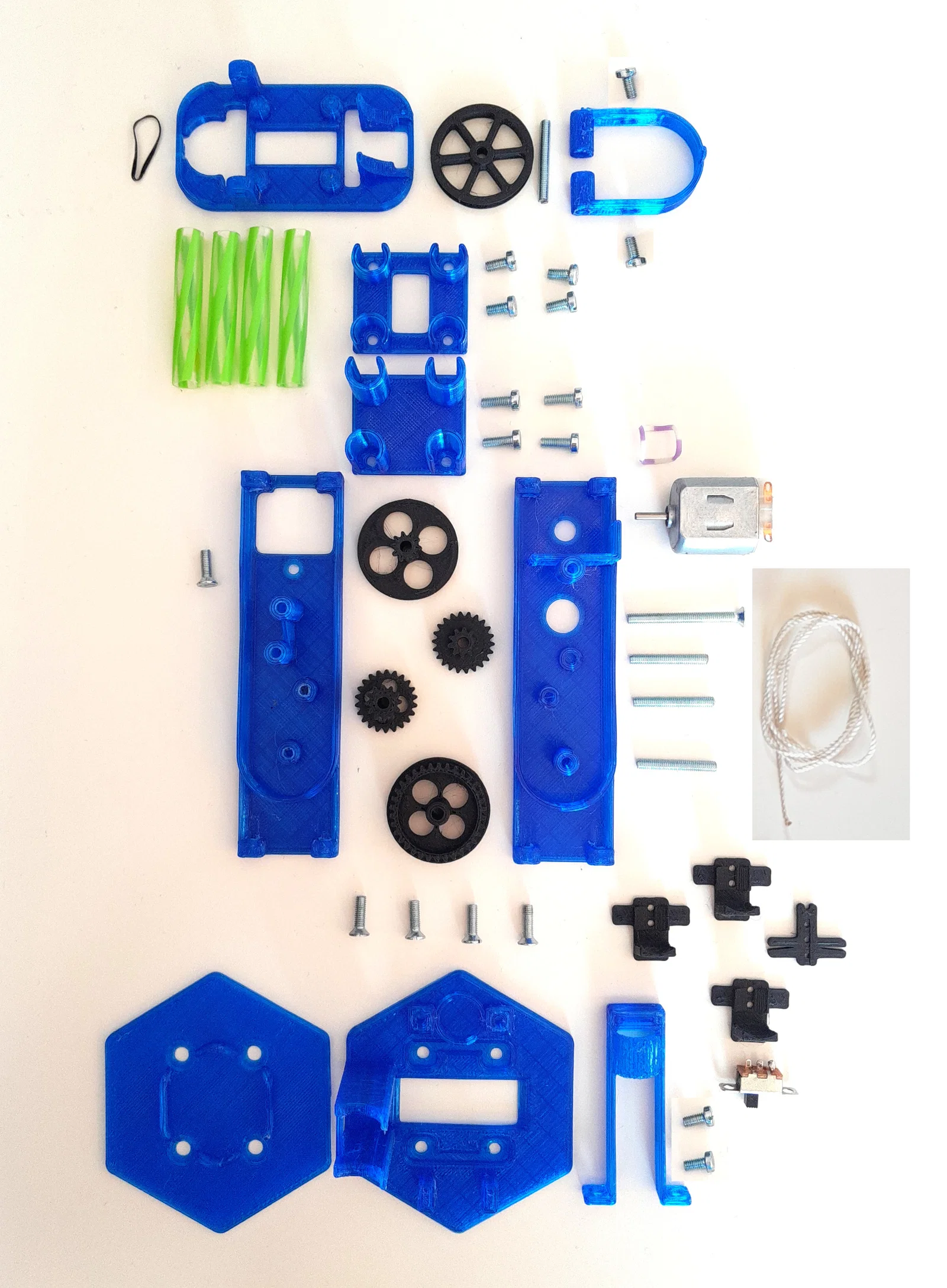

Linh kiện cần thiết:

• Ốc vít M3 các loại (25mm, 30mm, 10mm), motor DC 1.5V, ống hút nhựa, dây dù, dây thun, công tắc nhỏ.
• Miếng kim loại mỏng (như vỏ lon bia) làm tiếp điểm pin.

Hướng dẫn lắp ráp:

1. Tạo ren M3 cho các lỗ trên khung bên trái. Các lỗ bên phải dùng để nhét ốc vào.

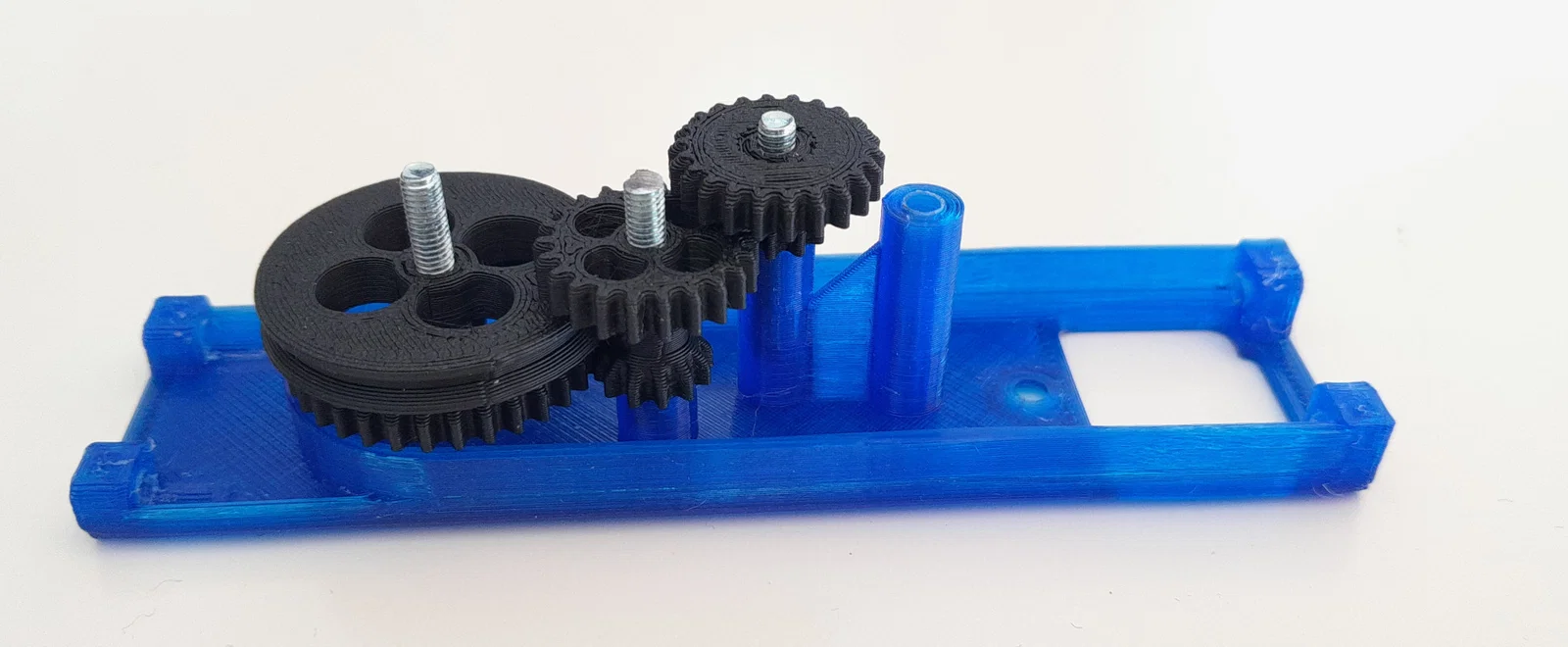

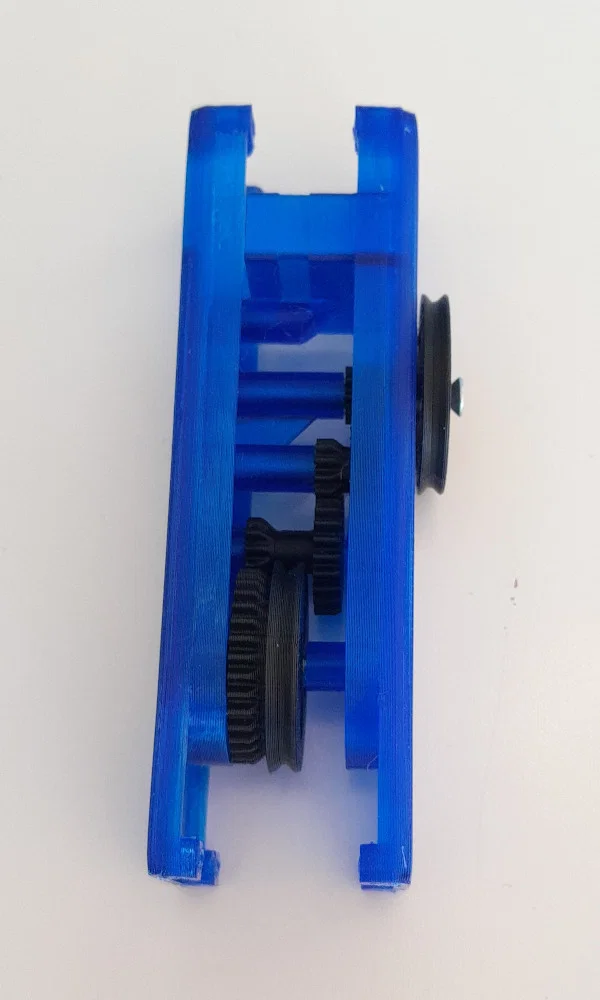

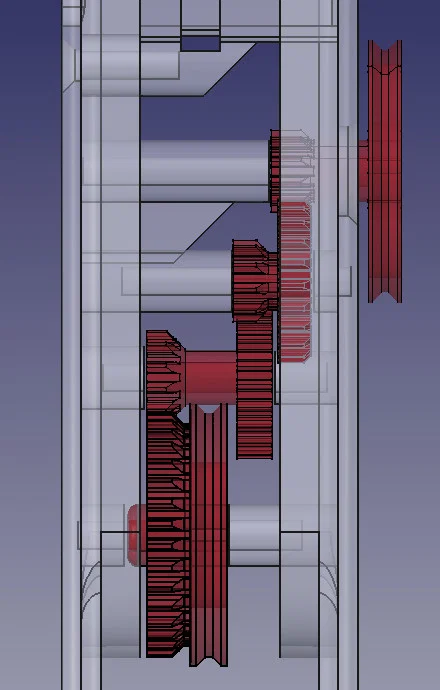

2. Làm trục bánh răng bằng cách cắt đầu ốc M3. Lắp các bánh răng vào, đảm bảo chúng khớp và quay tự do.
3. Lắp motor vào khung, cố định bằng dây rút.

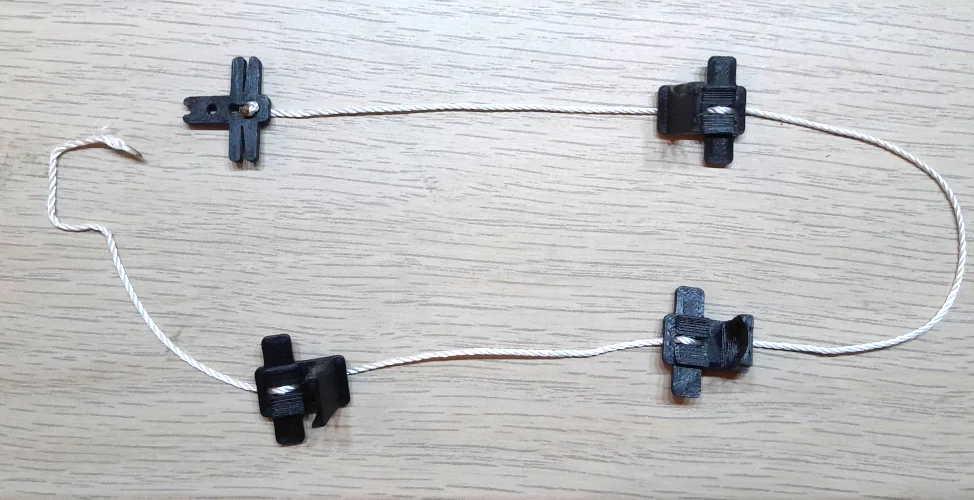

4. Lắp hệ thống puly và dây dù. Dùng dây thun để tạo độ căng cho puly trên cùng.
5. Lắp tiếp điểm pin và công tắc theo sơ đồ.

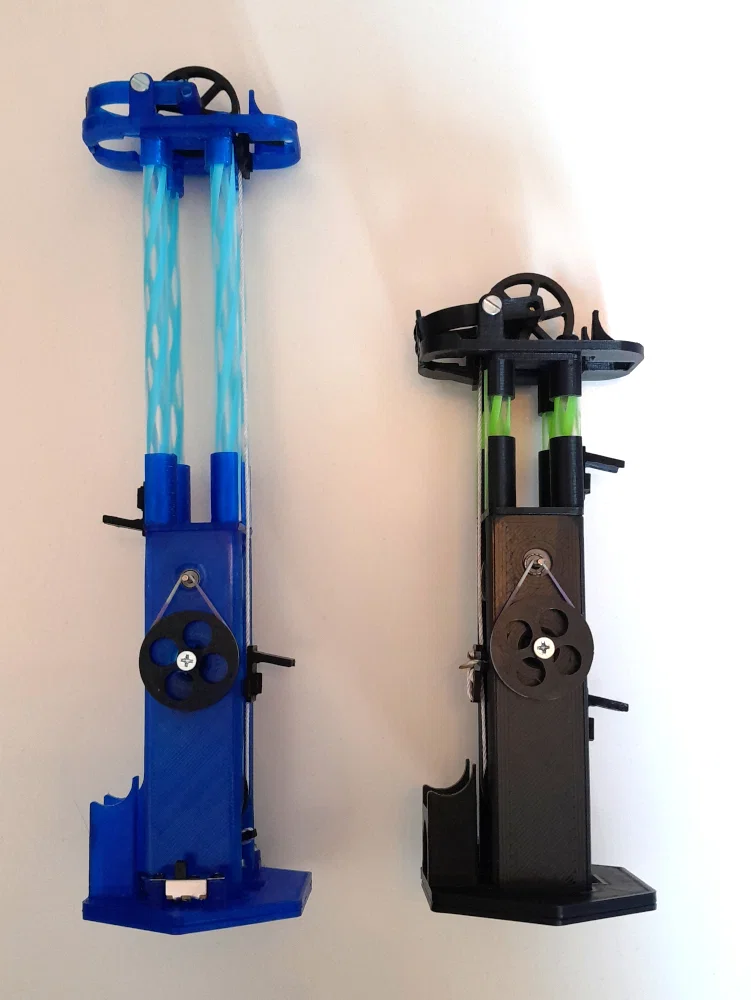

Chúc mừng bạn đã hoàn thành!!

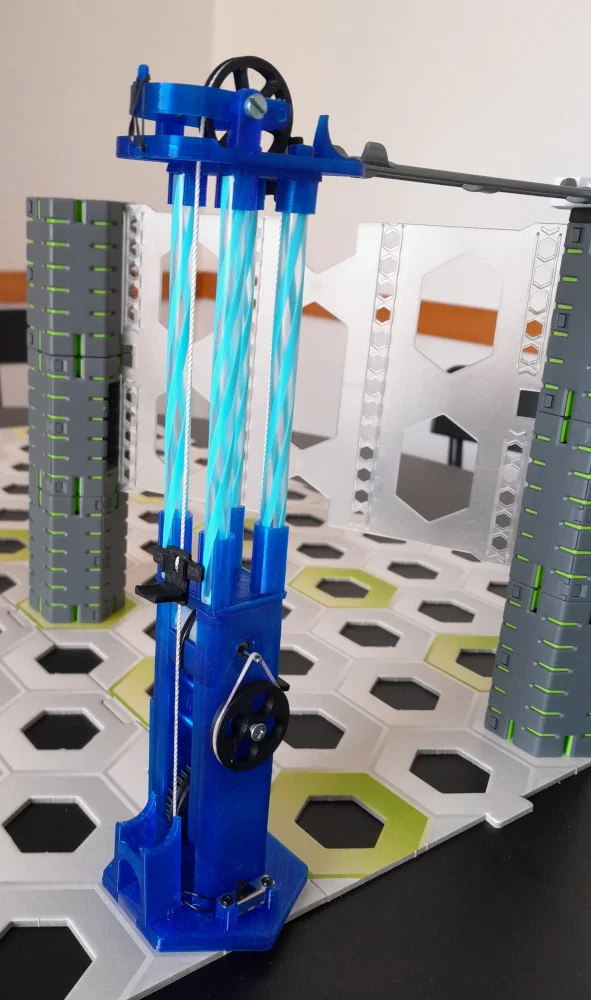

Đặt thanh ray bi vào phần trên. Ở phía dưới, đặt một tấm hex-tile cách 2.5cm để bi rơi vào đúng vị trí đón của các gầu nâng.
