Chốt gạt công tắc an toàn thay thế cho máy hủy tài liệu Olympia PS 53 CC

Đây là linh kiện chốt gạt công tắc an toàn thay thế dành cho máy hủy tài liệu.

Sản phẩm này tương thích với dòng máy Olympia PS 53 CC và có khả năng dùng được cho nhiều model khác nữa.

Nếu bạn thấy thiết kế này hữu ích, hãy để lại một ♥ thả tim ủng hộ mình nhé. Cảm ơn bạn!

Thông số kỹ thuật

• Chiều rộng chốt: 3 mm

• Chiều dài chốt: 13 mm

• Độ sâu chốt: 12 mm

• Loại ốc vít: M3

Nếu kích thước này không khớp với máy của bạn, hãy dùng FreeCAD để điều chỉnh các thông số trong mục Params.

Hướng dẫn lắp đặt

• Cẩn thận loại bỏ phần nhựa bị gãy bằng dao hoặc dụng cụ tương tự.

• Hãy chừa lại một phần chân đế để có thể cắm khớp vào khe của linh kiện in 3D.

• Căn chỉnh phần trên của nhựa đã cắt sao cho khớp với linh kiện mới, có thể cần tỉa dần từng chút một.

• Dùng đinh hoặc vật nhọn đánh dấu lỗ trung tâm sao cho nhìn rõ từ bên ngoài hộp chứa. Vị trí này phải nằm chính xác trên đường rãnh của phần nhựa cũ đã bỏ đi.

• Khoan lỗ và đặt tạm linh kiện vào mặt ngoài của hộp chứa bằng một con ốc.

• Căn chỉnh lại cho chuẩn xác rồi đánh dấu hai lỗ còn lại để khoan cho đúng tâm.

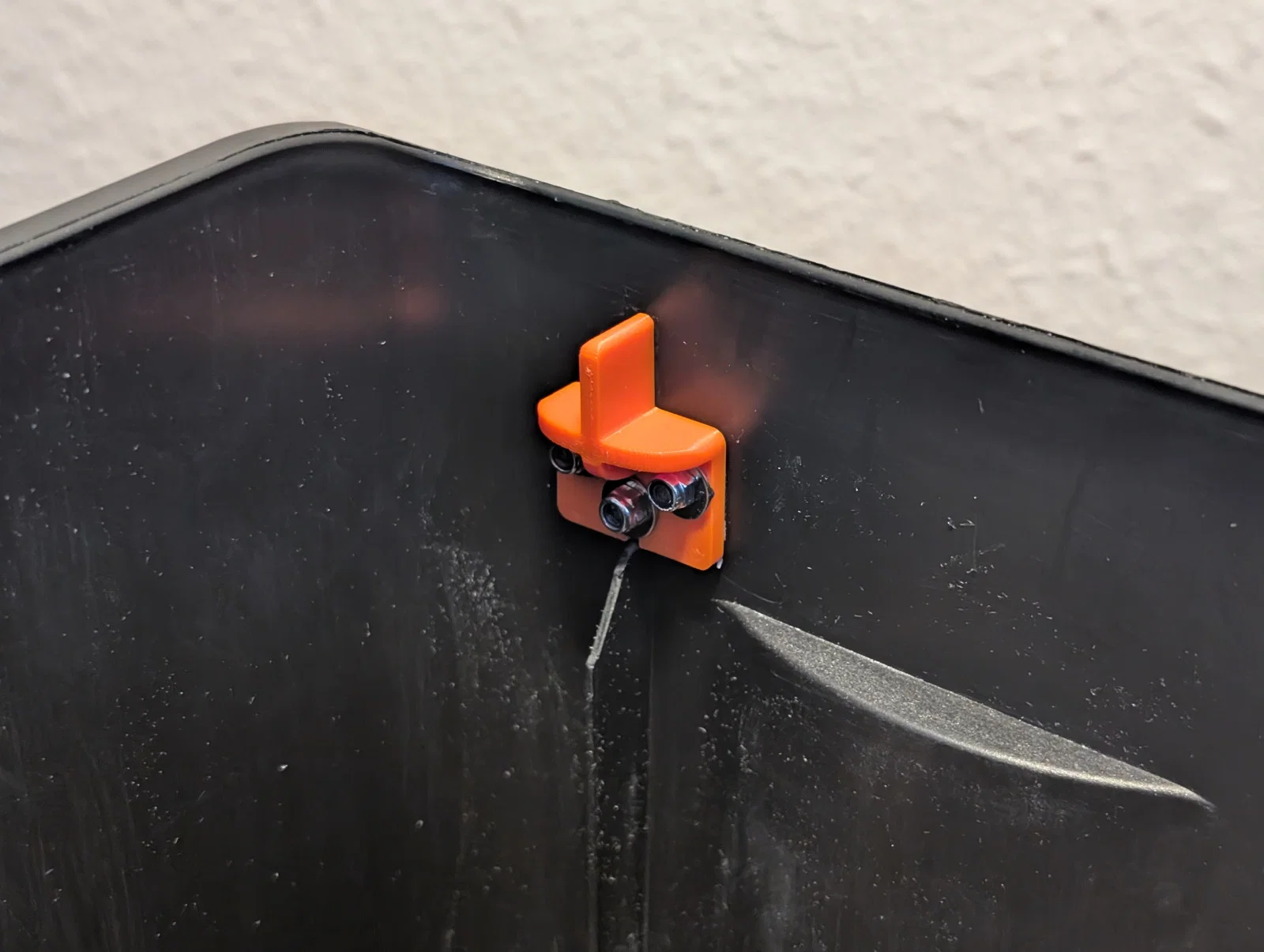

• Khoan các lỗ đó rồi cố định linh kiện từ bên trong hộp chứa bằng ba con ốc M3.

Thông số in

• Chất liệu nhựa: PETG

• Độ phân giải: 0.20 mm

• Độ lấp đầy (Infill): 40 % dạng Grid

• Số vách (Perimeters): 3

• Hỗ trợ (Supports): Không cần
