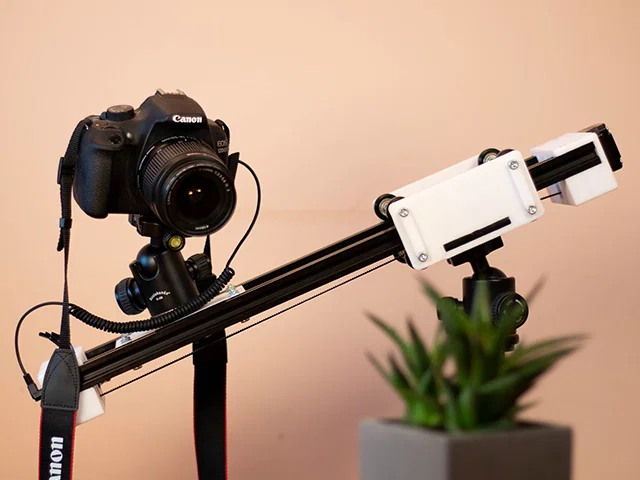

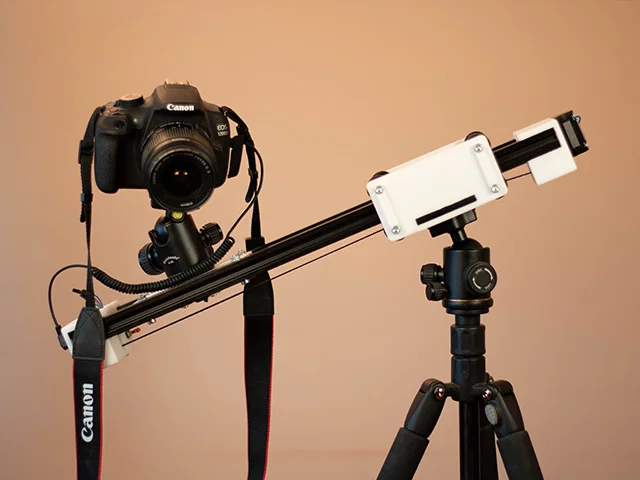

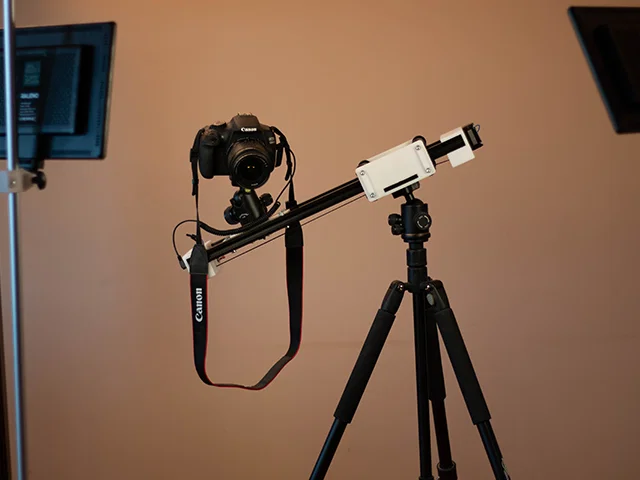

Camera Slider có động cơ tích hợp WiFi (cho DSLR time-lapse)

Mục tiêu của dự án này là mang đến một hệ thống camera slider mã nguồn mở chất lượng cao, ví dụ như để quay timelapse, với chi phí chỉ khoảng $100.

Dự án này khá nâng cao và đòi hỏi một số linh kiện không in 3D. Điều này giúp tạo ra một chiếc slider thực dụng và có hiệu năng ngang bằng, thậm chí trong một vài khía cạnh còn vượt trội hơn các tùy chọn đắt tiền khác.

Vui lòng xem bài viết blog này để có danh sách linh kiện đầy đủ, hướng dẫn lắp ráp (video) và thêm thông tin về quá trình thiết kế slider này:

https://blog.hirnschall.net/diy-motorized-slider/

Hoặc ghé qua trang GitHub của dự án để đóng góp:

https://github.com/shirnschall/hs-slider-project

Tài liệu tham khảo chung về ESP8266:

https://blog.hirnschall.net/esp8266/

Các tính năng chính:

• Mã nguồn mở
• Thiết kế nhỏ gọn (phạm vi di chuyển của camera dài gấp đôi chiều dài slider nhờ vào hai cụm gantry di động)
• WiFi (điều khiển slider bằng cách kết nối vào điểm truy cập do nó tạo ra rồi truy cập qua trang web lưu trữ nội bộ)
• Sử dụng sạc dự phòng tiêu chuẩn để cấp nguồn
• Động cơ đủ khỏe để hoạt động theo phương thẳng đứng khi gắn kèm máy ảnh DSLR
• Phần mềm được viết bằng Arduino

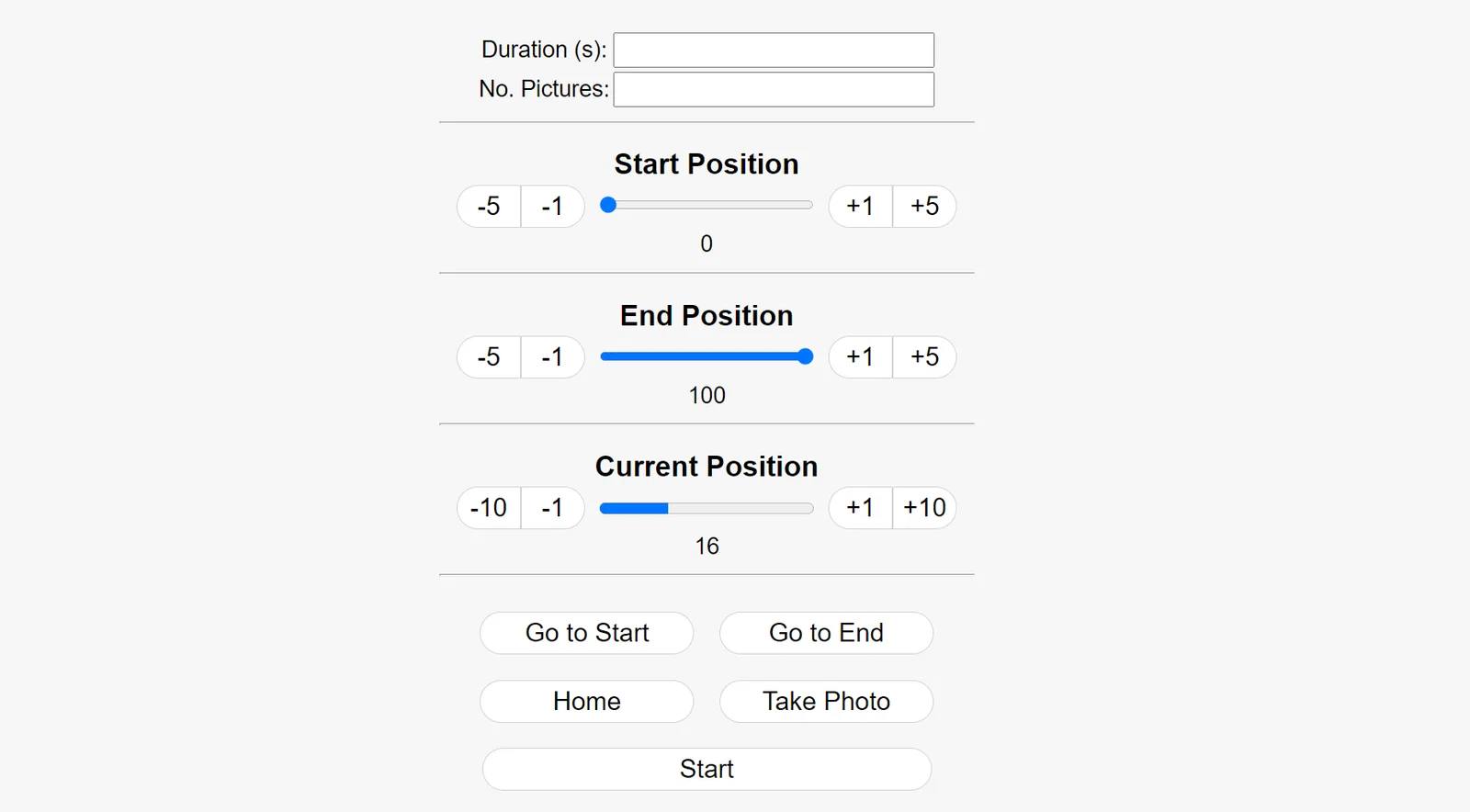

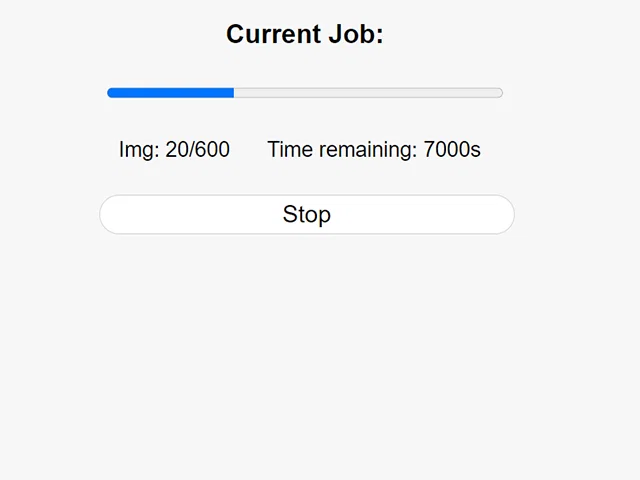

• Khả năng quay Time-lapse (nhập thời lượng, số lượng ảnh, vị trí bắt đầu và kết thúc trên trang web rồi nhấn nút chạy)
• Sử dụng PCB tùy chỉnh
• Tích hợp sẵn điều khiển từ xa cho DSLR để đồng bộ chuyển động camera với màn trập

In ấn như thế nào:

In mỗi file STL một lần, riêng file “tripod-gantry-side.stl” thì in hai lần.

Bạn có thể sử dụng chiều cao lớp in 0.2mm tiêu chuẩn với đầu phun 0.4mm hoặc 0.6mm.

Đừng dùng PLA cho dự án này vì nó không phù hợp cho ứng dụng này. Hãy sử dụng PETG, ABS hoặc ASA.

Sử dụng trình cắt lớp (slicer) có hỗ trợ công nghệ Arachne (ví dụ: PrusaSlicer 2.5), hoặc sử dụng file gcode được cung cấp sẵn.

Sử dụng file gcode đính kèm làm tham chiếu để biết cách đặt hướng linh kiện, vị trí nào cần hỗ trợ (support) và vị trí nào cần dùng chân đế (brim).

Ví dụ về hyperlapse sử dụng slider này:

(cid:image_1)

Demo chuyển động:

(cid:image_2) Trong bản demo này, camera trước tiên di chuyển đến vị trí bắt đầu, sau đó mới thực hiện quay time-lapse dài 100 giây với 10 tấm ảnh.

Video hướng dẫn lắp ráp (không cắt ghép):

(cid:image_3)

Danh sách linh kiện và nơi mua:

https://blog.hirnschall.net/diy-motorized-slider/#assemblyguide

Phản hồi:

Nếu có vấn đề gì trong quá trình in các bộ phận này, hãy cho mình biết nhé. Mình rất sẵn lòng điều chỉnh lại nếu cần thiết.
