Matrix Pixel Rain - Mặt trước in liền khối
Mẫu Matrix Pixel Rain với phần gạch, tấm tán sáng và lưới được in liền một khối, giúp lắp ráp dễ dàng hơn và hạn chế tối đa tình trạng lọt sáng. Tương thích tốt với các dòng board ESP8266/ESP32 để chạy hiệu ứng WLED bắt mắt.
Mô tả
Anh em in phần mặt trước theo cách sau nhé, tùy vào chiều cao lớp in (layer height) của mình. Máy mình thì đang để 0.2mm.
In 5 lớp đầu bằng nhựa đen (1mm), 3 lớp tiếp theo bằng nhựa trắng (0.5mm), và các lớp còn lại thì dùng nhựa đen tiếp. Anh em có thể tạm dừng máy (pause) hoặc dùng mẹo gạt công tắc ở cảm biến hết nhựa (filament runout sensor) như mình nhé.

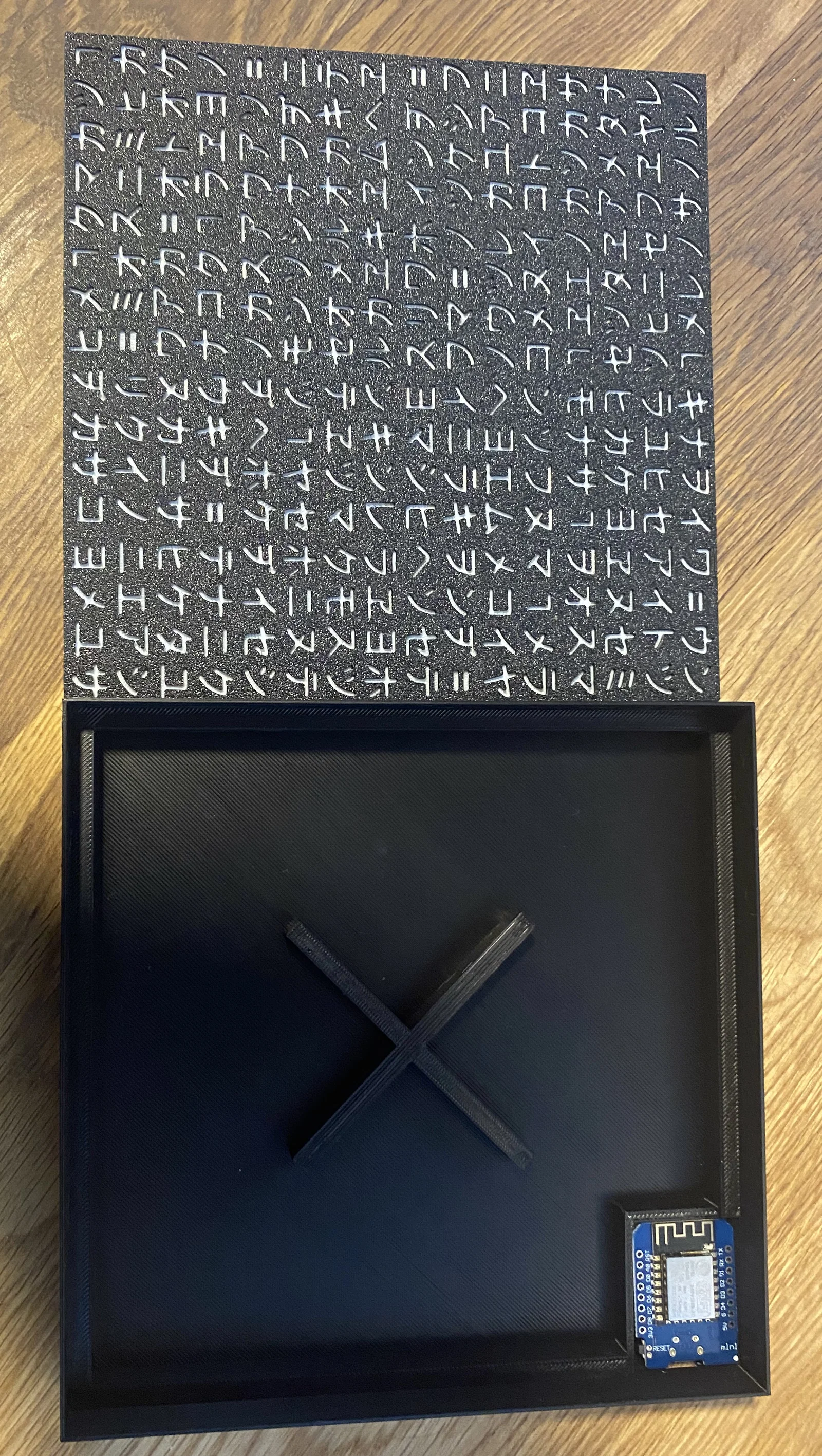

Phần nắp lưng được thiết kế rộng rãi, vừa vặn để lắp một em Wemos D1 ESP8622 mini cài WLED (chọn hiệu ứng matrix) hoặc dùng ESP32 micro đều ổn.

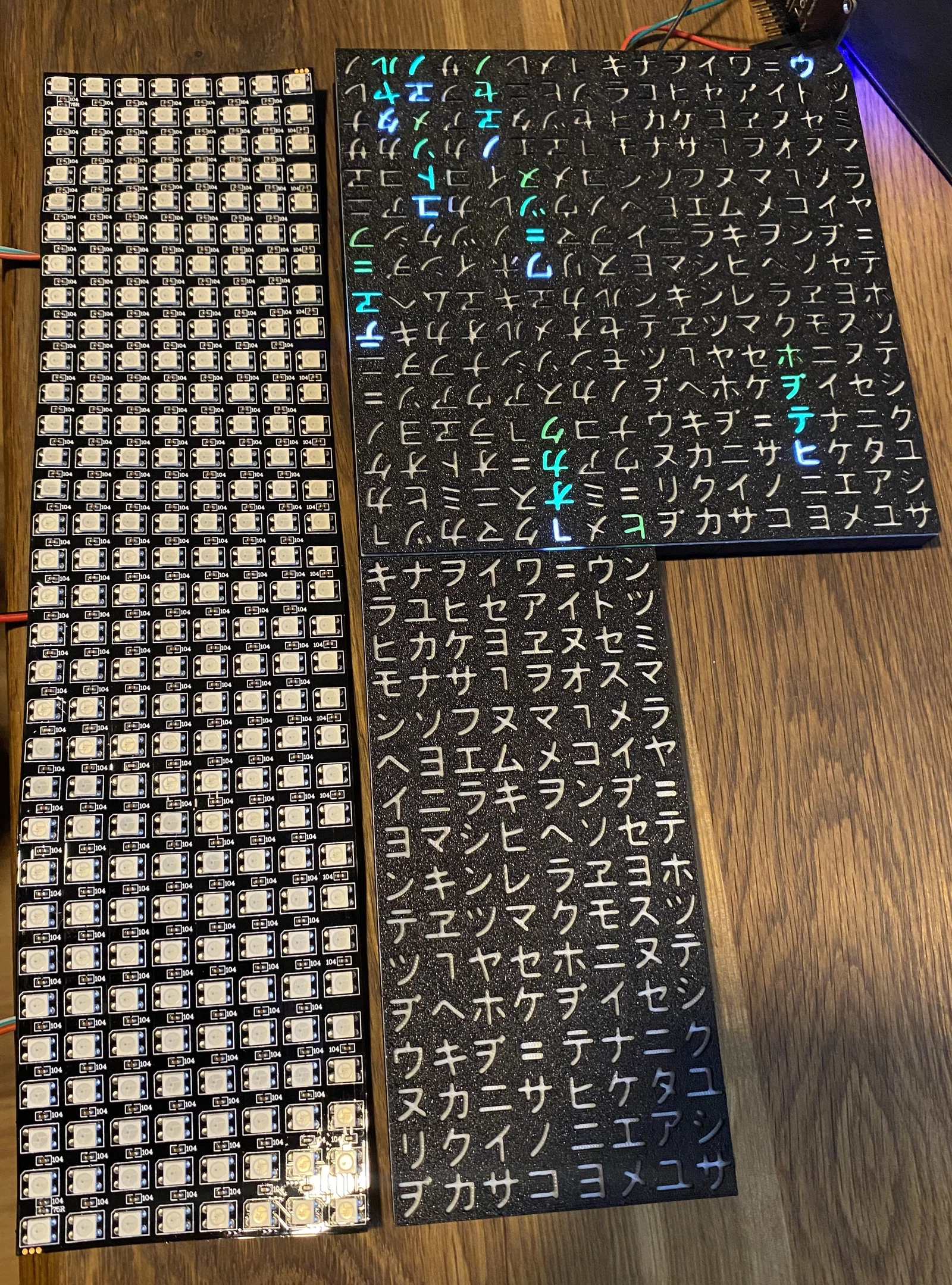

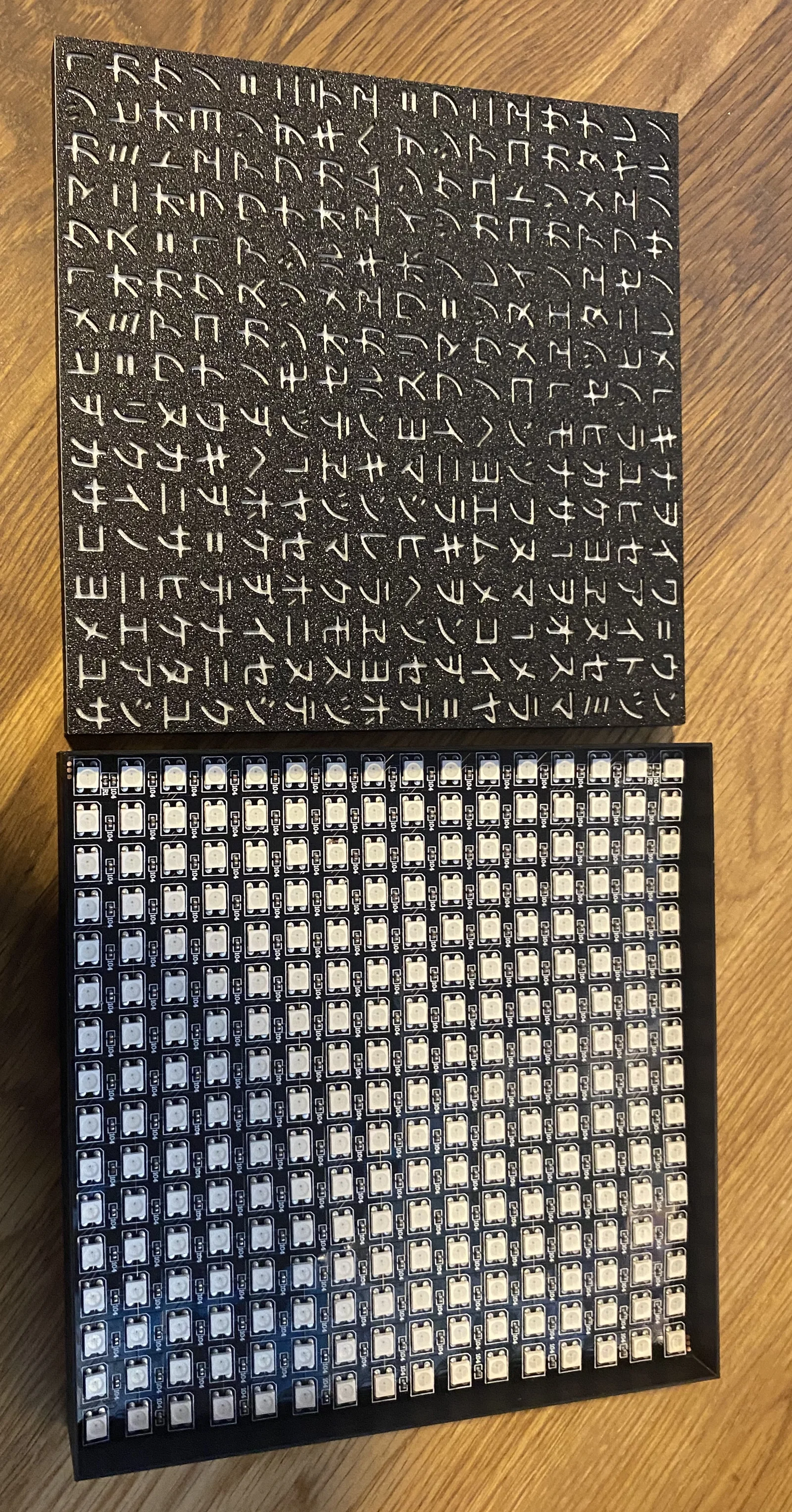

Có hai phiên bản: một là module 2 X 8 X 8, hai là module đơn 16 X 16.
Phần nắp lưng cho module 2 X 8 X 8 cũng có hai tùy chọn tương ứng cho D1 và ESP32 micro.
Nếu anh em muốn làm bản siêu to dùng LED dây thì cứ resize lại thôi. LED dây loại 60 LED/mét tiêu chuẩn thường có khoảng cách giữa các LED là 16mm, so với 10mm như bản gốc (tức là scale lên 160%). Tuy nhiên, với bản 16x16 thì anh em cần bàn in cỡ lớn đấy nhé.
