Vỏ máy BC-250 ATX bản Dual Fan có hỗ trợ tản nhiệt backplate

LƯU Ý: Đây chỉ là bản remix nghiệp dư, làm rất sơ sài. Đây là dự án ưu tiên "công năng hơn thẩm mỹ" với vài lỗi lắp ráp, nhưng nó giúp tản nhiệt cực kỳ hiệu quả.

Tôi đã sửa đổi bản "Dual Fan version of BC-250 ATX CASE" để mở rộng thêm khoảng 50mm chiều rộng. Mục tiêu của tôi là lắp vừa chiếc BC-250 có trang bị bộ tản nhiệt backplate tùy chỉnh (https://pl.aliexpress.com/item/1005006009318799.html?spm=a2g0o.order_list.order_list_main.144.76641c24fEmV5K&gatewayAdapt=glo2pol) và tạo không gian cho máy được thông thoáng. Cách làm của tôi khá thủ công, nhưng kết quả là máy BC-250 của tôi duy trì nhiệt độ rất tốt.

Vui lòng lưu ý các vấn đề sau trước khi in. Đây là cách tôi khắc phục:

• Khay lắp mainboard: Các rãnh giữ BC-250 hơi bị chật (có lẽ do tôi chỉnh sửa). Cách xử lý: Tôi dùng kìm cắt bỏ bớt là gắn mainboard vào vừa vặn.

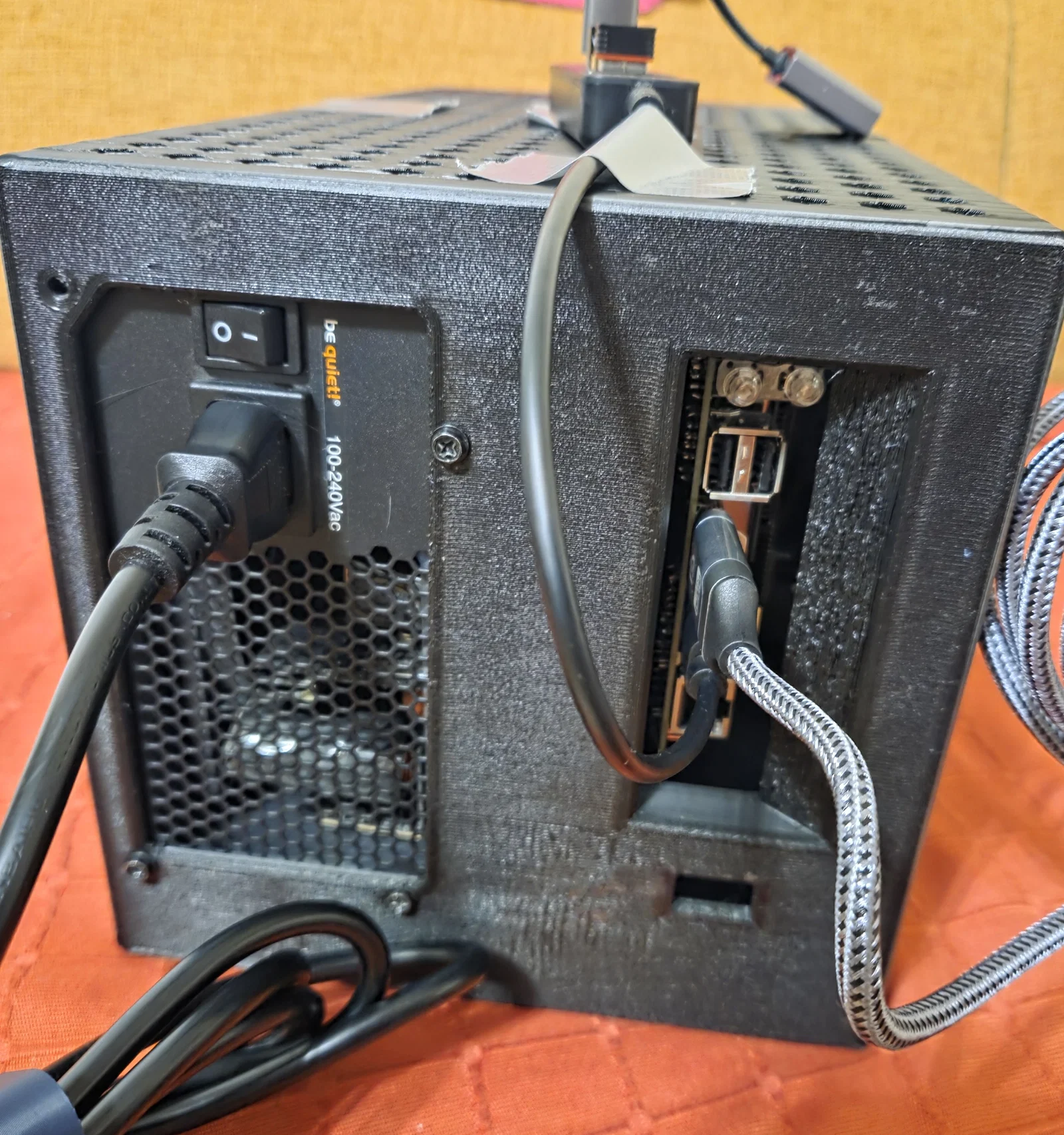

• Chỗ lắp PSU: Có một lỗ bắt ốc không khớp. Cách xử lý: PSU vẫn giữ chắc chắn bằng 3 ốc còn lại.

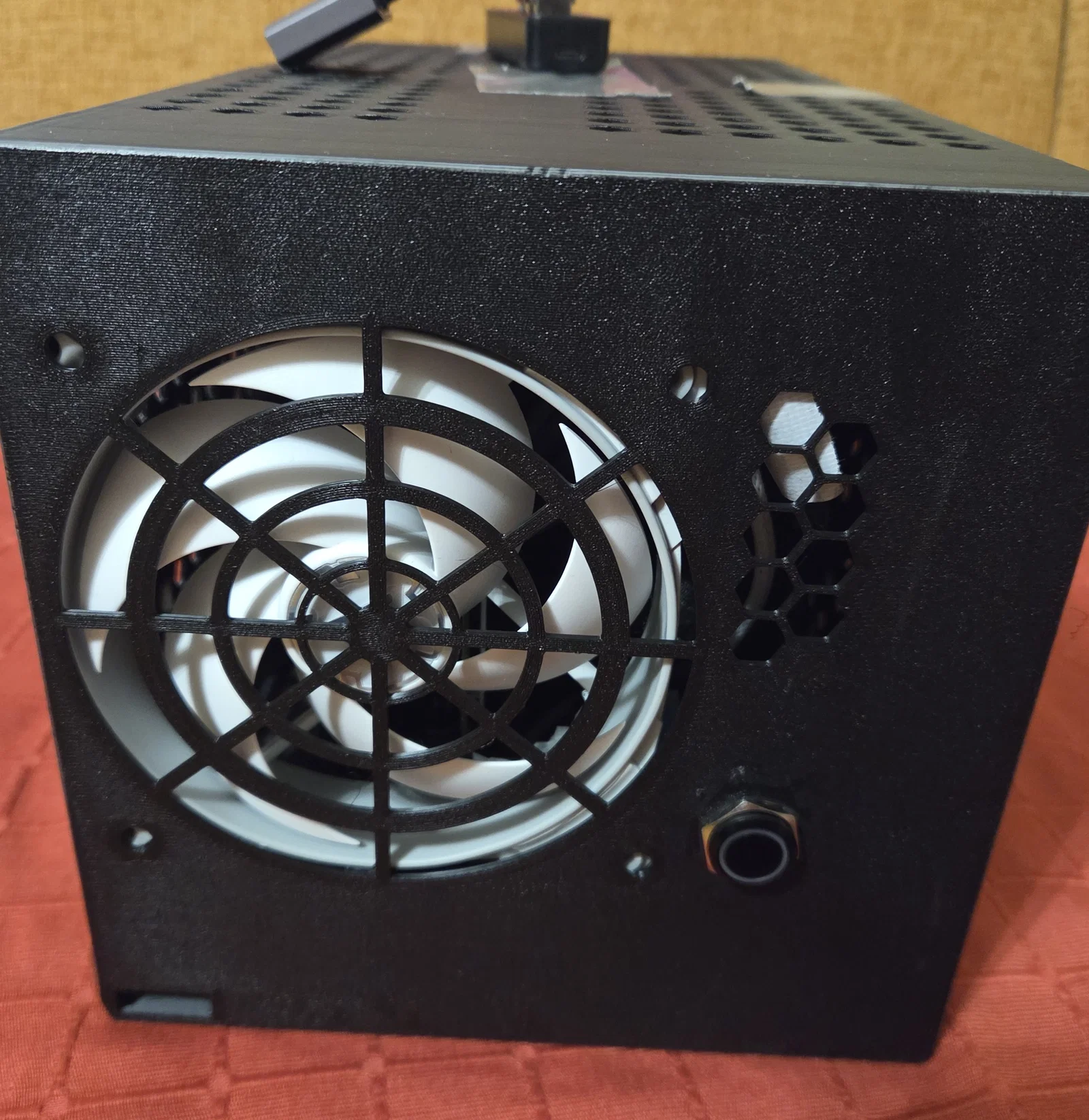

• Quạt phía trước: Lỗ bắt ốc quá lớn, ốc quạt tiêu chuẩn không bám được. Cách xử lý: Tôi dùng băng keo dán quạt lại.
• Kết nối trước/sau: Tôi không muốn vẽ cơ chế khóa phức tạp cho hai nửa vỏ máy. Cách xử lý: Dùng băng keo dán lại cho chắc.
• Nút nguồn: Không vừa khít với lỗ thiết kế. Cách xử lý: Một chút keo dán là xong.
• Hub quạt: Hub của tôi không vừa chỗ thiết kế sẵn.

Phần cứng & Danh sách linh kiện (Những gì bạn cần):

• Mainboard: BC-250
• Ngàm quạt & tăng áp: Tải xuống từ NexGen3D DIY Steam Machine
• Quạt: 2x quạt 120mm (Tôi dùng Arctic BioniX P120 và Thermaltake Toughfan 12)
• Tản nhiệt Backplate: Tản nhiệt tùy chỉnh từ AliExpress
• Miếng tản nhiệt: Honeywell PTM7950 (40x40mm)
• Nút nguồn: 16mm Flat Head Latching Switch (3V-6V) từ AliExpress
• ATX Jumper: ATX Jumper Bridge từ AliExpress
• Nguồn (PSU): Nguồn ATX tiêu chuẩn (Khuyên dùng nguồn Modular vì không gian đi dây rất hẹp)
• Hub quạt: SATA Fan Hub từ AliExpress
• Dụng cụ: Mỏ hàn, băng keo, keo CA, kìm cắt.

Thông số in của tôi (In trên Kobra S1):

• Hướng in: Mặt hở hướng lên trên
• Supports: Không cần
• Vật liệu: PETG
• Wall Loops: 4
• Infill: 20% Gyroid
• Top/Bottom Layers: 5

Nếu bạn rành về Fusion, cứ tự nhiên remix và chỉnh sửa lại các lỗi này nhé! Nếu bạn chỉ cần một cái vỏ case dùng tốt cho tản nhiệt backplate và không ngại dùng băng keo hay keo dán, thì bản này quá ổn rồi.
