Mô hình Fractal Vise thu nhỏ hoạt động linh hoạt

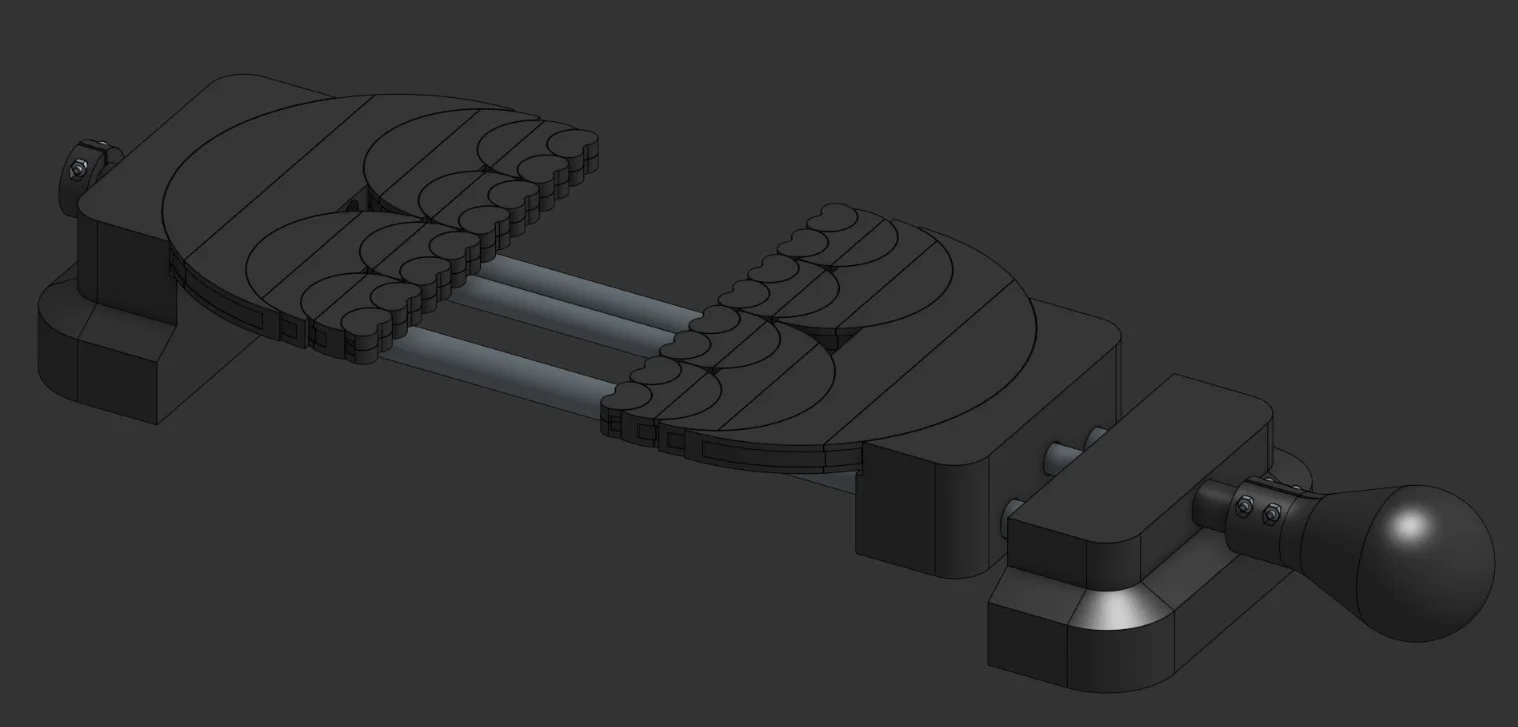

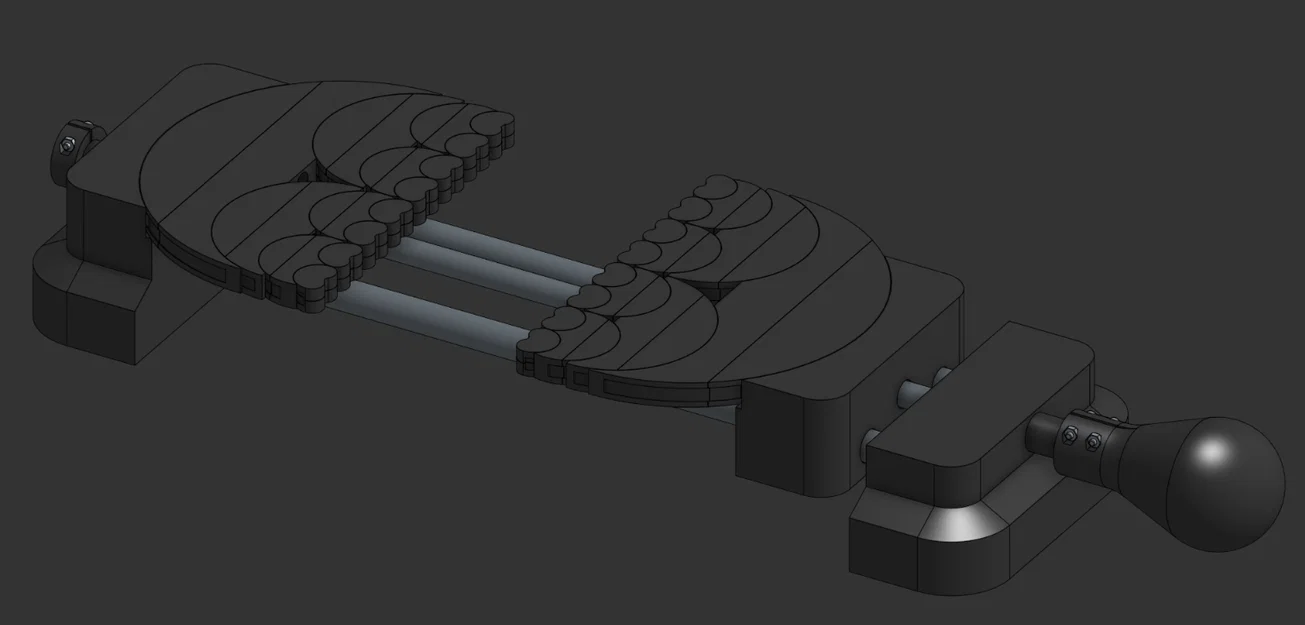

Tổng quan Chào mừng bạn đến với mô hình Fractal Vise do chính tay mình thiết kế! Khác với ê-tô để bàn thông thường với ngàm phẳng, fractal vise có các phân đoạn bán nguyệt lồng vào nhau, giúp chúng khớp nối độc lập. Thiết kế này cho phép phần ngàm ôm sát vào những vật thể phức tạp, cong hoặc không đồng nhất, giúp bạn giữ chặt hầu hết mọi món đồ mà không làm hỏng bề mặt của chúng.

Mình đã phát triển nó từ những đường cong hình học 2D cơ bản thành một mô hình cơ khí 3D hoàn chỉnh với chuyển động thực tế.

Các tính năng nổi bật

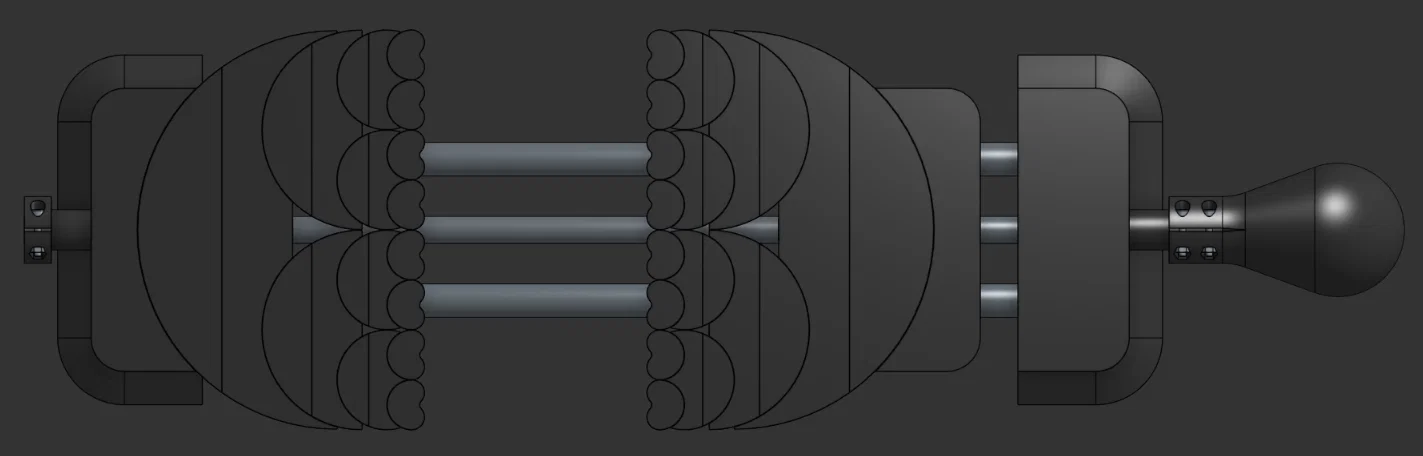

• Ngàm linh hoạt: Các phân đoạn fractal lồng vào nhau (từ ngàm 1 đến ngàm 4) với hệ thống căn chỉnh tích hợp, mang lại độ bám tối ưu cho những hình dạng phức tạp.

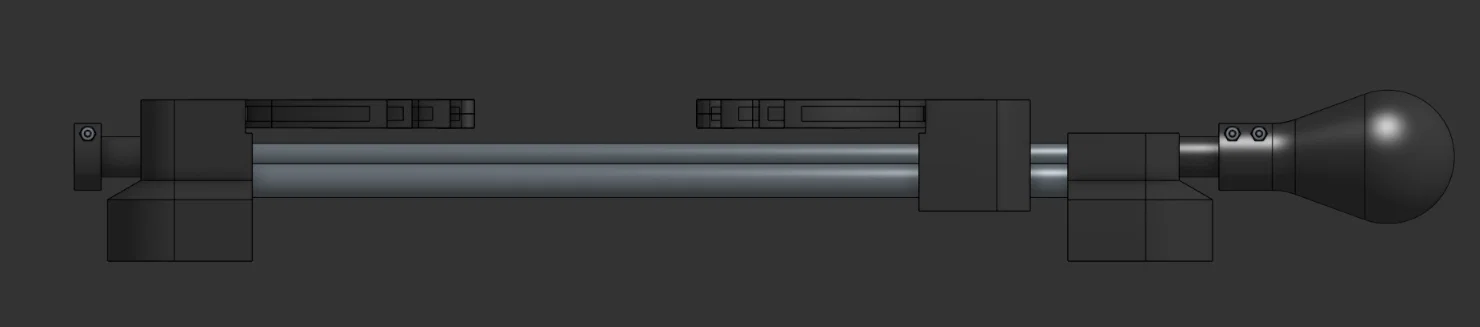

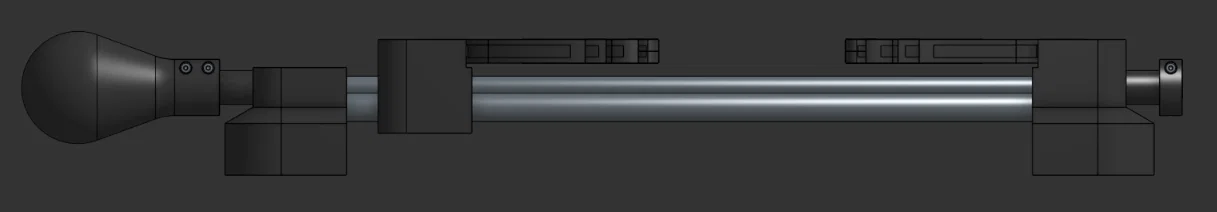

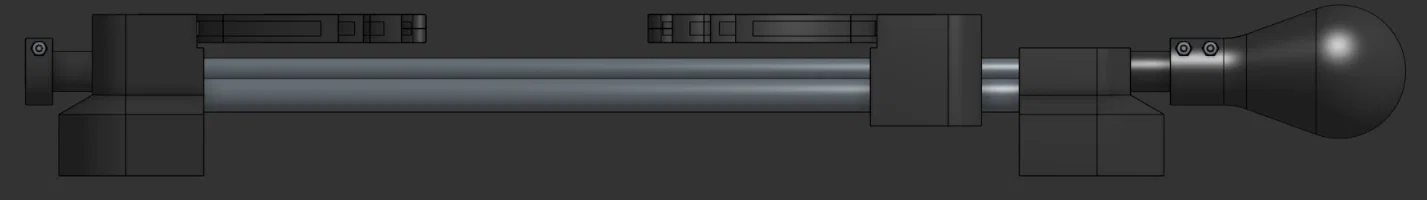

• Chuyển động tịnh tiến mượt mà: Sử dụng bộ thanh ray ống 30 mm kép để đảm bảo ngàm luôn thẳng hàng khi chịu lực.

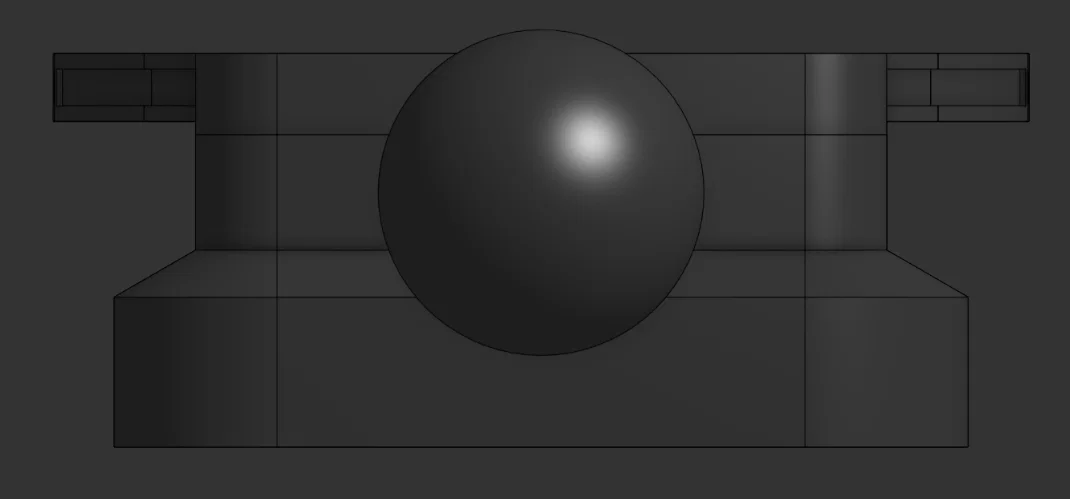

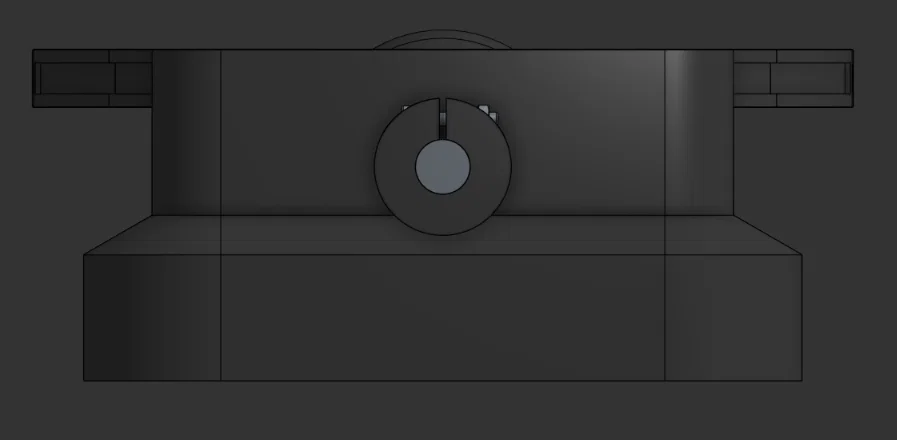

• Cơ chế truyền động chắc chắn: Cụm tay cầm được thiết kế riêng để chứa thanh ren M8 và đai ốc, giúp việc đóng mở trở nên nhẹ nhàng.
• Tối ưu cho in 3D: Thiết kế đã được tối ưu hóa số lượng chi tiết với các miếng đệm tích hợp. Mình đã đính kèm tệp for printer chứa tất cả các mô hình đã được sắp xếp sẵn với số lượng chính xác, giúp bạn in và lắp ráp một cách dễ dàng nhất.

Danh mục vật tư (Hardware) Lưu ý: Tệp BOM of Materials.csv chứa đầy đủ danh sách các linh kiện in 3D, miếng đệm, kẹp và ốc vít đã được đính kèm trong tệp dự án. Dưới đây là danh sách linh kiện bên ngoài bạn cần chuẩn bị để hoàn thiện mô hình:

Thanh trục

• 2x Thanh 30x866mm (cho thanh dẫn hướng tịnh tiến)
• 1x Thanh ren M8 359mm (cho cơ chế truyền động)

Linh kiện M2

• 3x Đai ốc M2x0.4 (Loại A & B)
• 3x Ốc lục giác M2x0.40 x 12

Linh kiện M3

• 5x Đai ốc M3x0.5 (Loại A & B)
• 3x Ốc lục giác M3x0.50 x 20
• 2x Ốc lục giác M3x0.50 x 35 x 18

Linh kiện M8

• 1x Đai ốc M8x1.25 (Loại A & B)

Vật liệu bổ sung

• Keo dán sắt (Cyanoacrylate) - Cần thiết để dán cố định phần trên và phần dưới của các phân đoạn ngàm.

Ghi chú lắp ráp Để việc in ấn thuận tiện nhất, hãy tải trực tiếp tệp for printer vào phần mềm slicer của bạn, vì nó đã bao gồm tất cả các phân đoạn ngàm và khớp nối với số lượng phù hợp.

Khi lắp ráp các tầng ngàm, bạn sẽ cần dùng keo dán sắt để cố định vĩnh viễn phần nhựa trên và dưới cho các ngàm từ 1 đến 4. Vui lòng tham khảo tệp BOM of Materials.csv để biết chi tiết cụ thể về các thành phần nhựa và vị trí lắp ốc vít M2, M3 nhằm đảm bảo mọi thứ hoạt động chuẩn xác.

Chúc các bạn in ấn thành công và đừng quên đăng thành quả của mình nhé! Mình rất mong chờ được nhìn thấy chiếc ê-tô mini này trên bàn làm việc của bạn.

Mục đích sử dụng: Mô hình làm việc nhỏ Lưu ý: Thiết kế này là một mô hình làm việc cỡ nhỏ, không phải là công cụ công nghiệp hạng nặng. Đây là một món đồ chơi cơ khí mini hoạt động đầy đủ, dùng để trưng bày trên bàn làm việc và trình diễn cơ chế thú vị của fractal vise. Mặc dù nó hoạt động hoàn hảo để giữ các vật nhỏ, mỏng manh hoặc hình dạng không đều, nó không phù hợp cho các tác vụ cần mô-men xoắn cao hoặc sử dụng trong xưởng cơ khí nặng.

Chúc mọi người in vui vẻ và nhớ chia sẻ sản phẩm sau khi hoàn thiện!
