Giá đỡ trứng tùy chỉnh nhiều tầng

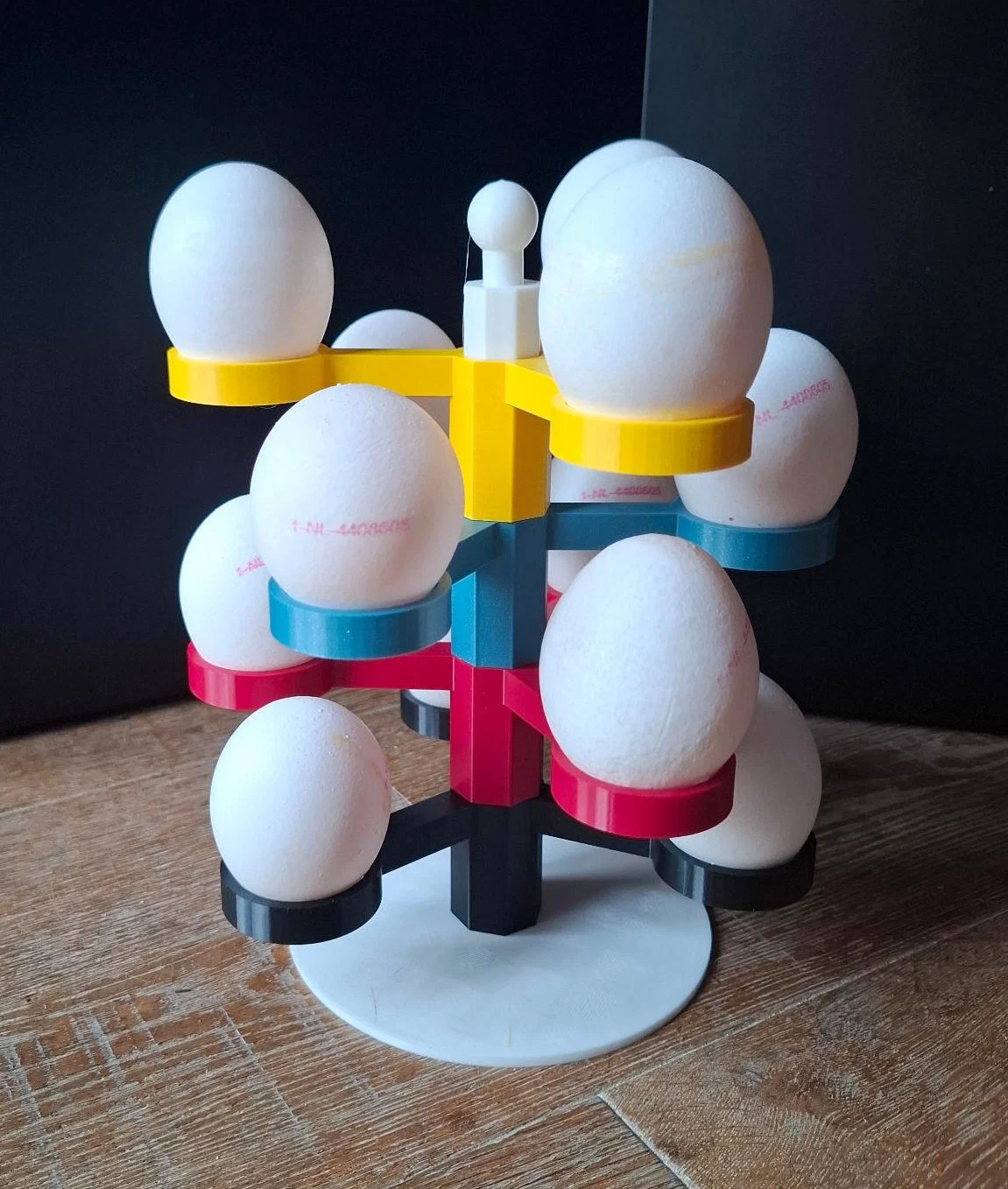

Nếu bạn muốn có một vật dụng để đựng tối đa khoảng 12 quả trứng trên bàn một cách gọn gàng và đẹp mắt, thì mẫu này sẽ rất hữu ích.

Toàn bộ thiết kế này có thể tùy chỉnh bằng OpenSCAD với nhiều thông số linh hoạt:

// chiều cao của quả trứng lớn nhất eggh=60;

// số lượng trứng mỗi tầng eggsperlevel=1;

// chiều rộng của trứng eggd=46;

// chiều dài cánh tay đỡ trứng arml=50;

// chiều rộng cột trụ trung tâm columnd=20;

// độ dày đáy wall=3;

// số cạnh của cột trung tâm (>=3) colfn=6;

// độ hở (wiggle room) cần thêm vào wiggle=0.8;

// khoảng cách phía trên cánh tay trước khi đến giá đỡ tiếp theo spacing=20;

// số lượng cần in make_n = 1; // [1:6]

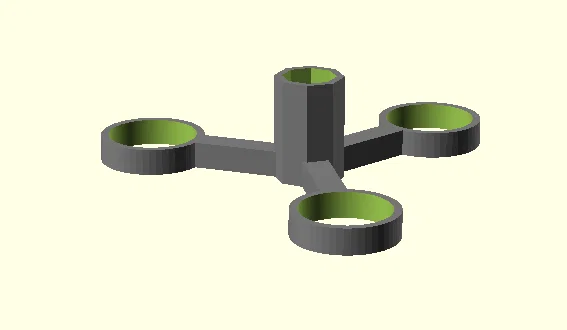

Trong các tập tin đã bao gồm loại giá đỡ 3 tay (lưu ý các phiên bản khác nhau tùy theo thứ tự lắp ráp) với cột trụ 8 cạnh và khoảng cách 30mm.

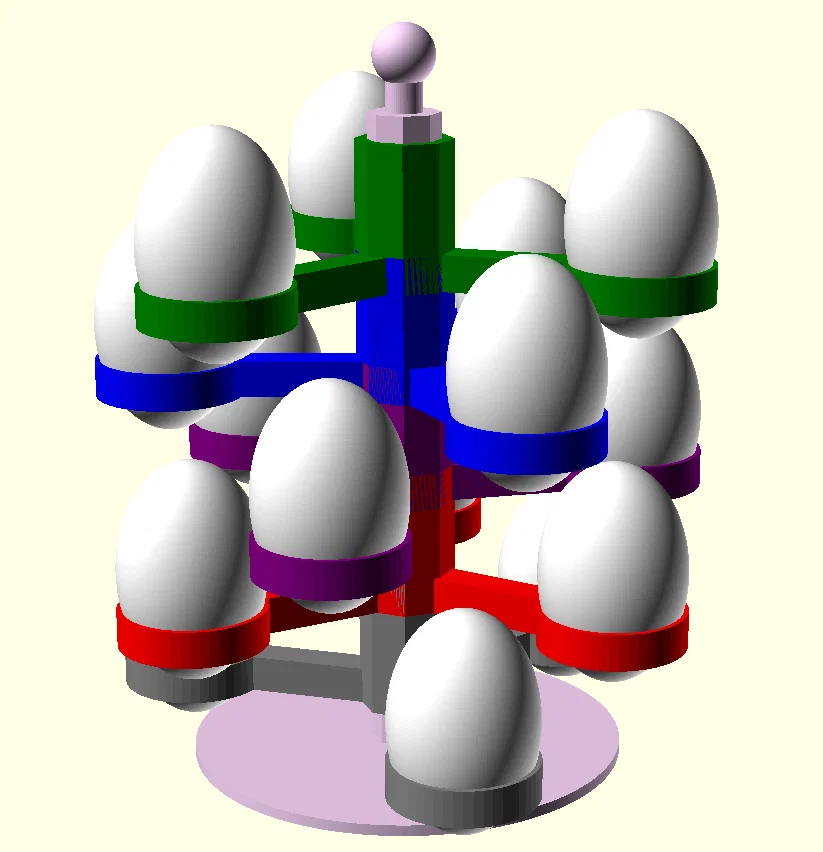

Do cách mã nguồn hoạt động, số lượng cạnh sẽ ảnh hưởng đến khoảng cách các cánh tay theo phương ngang, từ đó ảnh hưởng đến không gian cần thiết giữa các giá đỡ. Để kiểm tra, bạn hãy dùng chế độ "display" trong OpenSCAD để xem toàn bộ mô hình cùng với trứng (màu trắng). Tất nhiên, phần này không thể in trực tiếp, nhưng giúp bạn tránh mất thời gian in ra rồi mới thấy trứng bị cấn vào nhau.

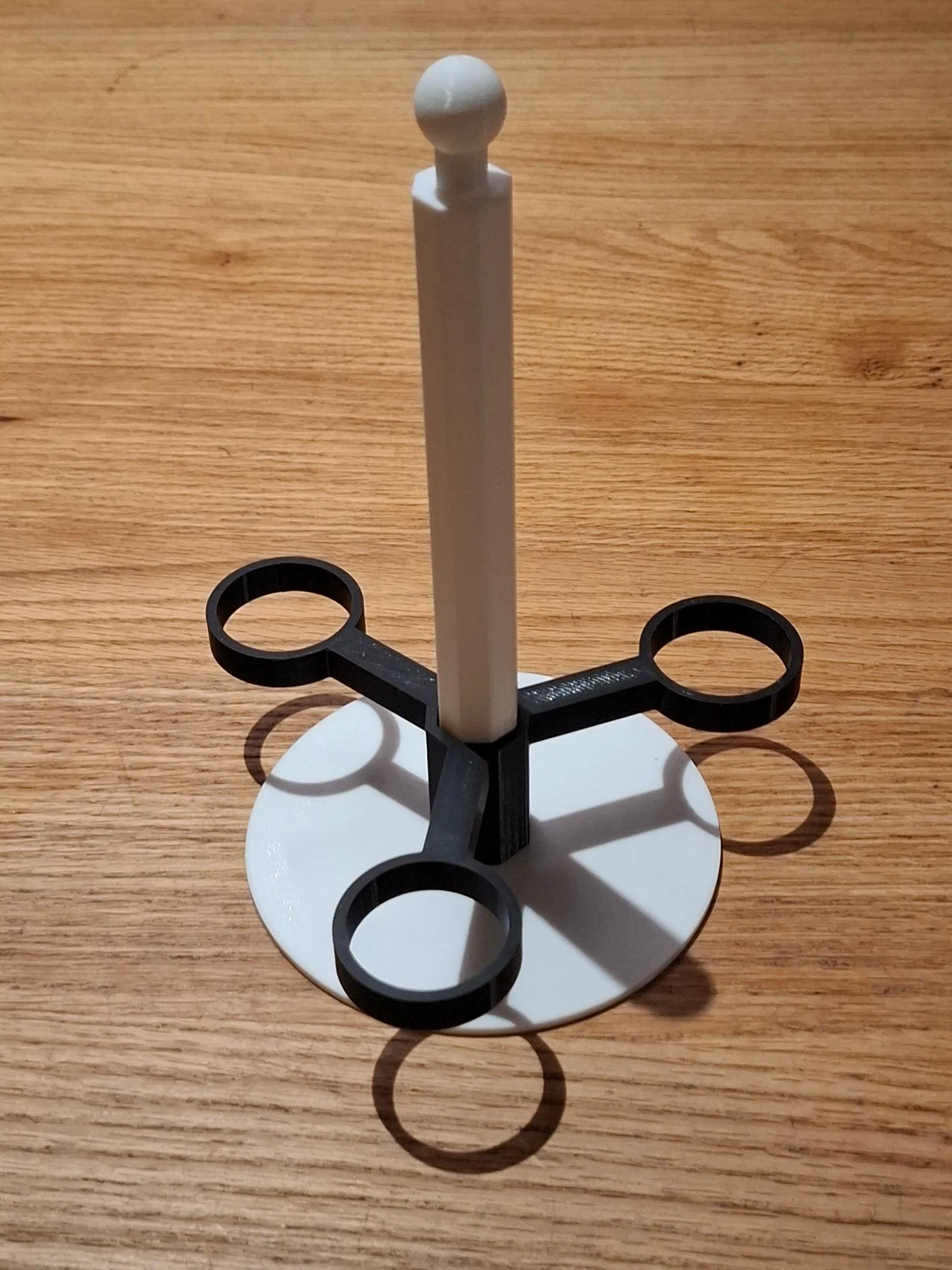

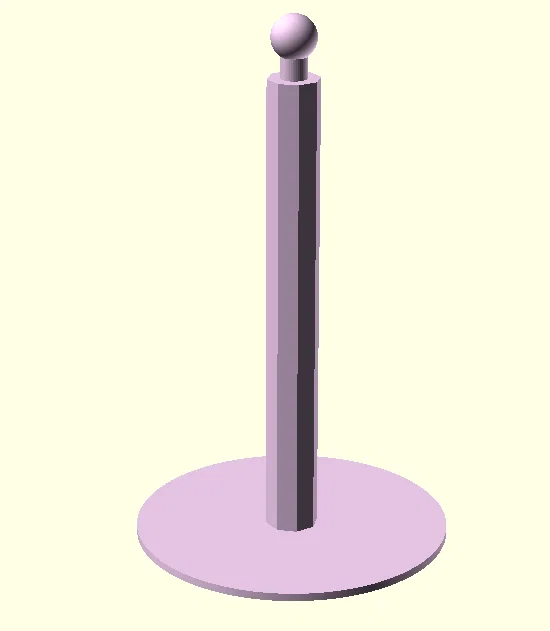

Lưu ý rằng tôi in các giá đỡ kèm theo số thứ tự, vì góc của các cánh tay so với cột trụ là khác nhau! (Cách dễ nhất là in giá đỡ từ 1 đến 4, hoặc 5 nếu muốn cao hơn, rồi xếp chồng chúng theo thứ tự trên trụ).

Tôi thiết kế giá đỡ để dễ in, nhưng thực tế đôi khi trứng sẽ lọt qua giá đỡ, khiến lớp dưới cùng không nằm hoàn toàn trên vòng tròn. Để khắc phục, bạn có thể bắt đầu với miếng đệm (spacer), hoặc làm giống tôi là lật ngược giá đỡ lại (khi đó hãy xếp từ 4, xuống 3, 2, 1).

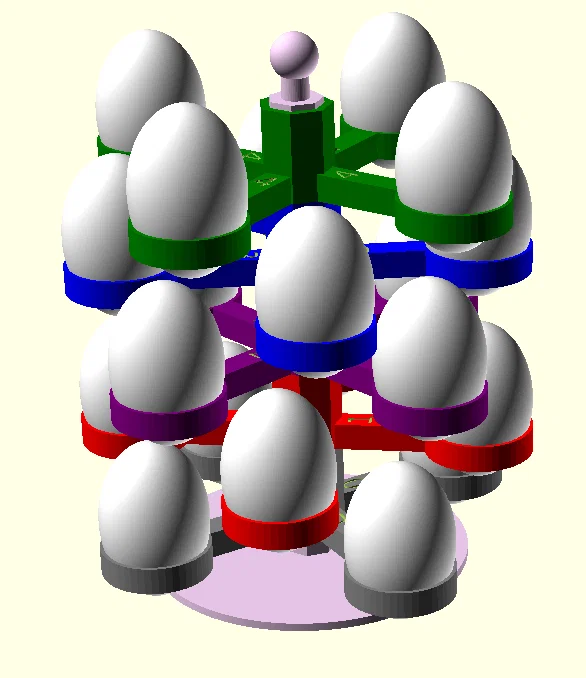

Cập nhật ngày 6 tháng 4: Tôi đã sửa một số lỗi trong tập tin SCAD. Ngoài ra còn thêm một biến thể trong thư mục con với cột trụ 7 cạnh và 4 giá đỡ trứng mỗi tầng. Việc chỉnh thông số để các quả trứng không bị cấn vào nhau hoặc cấn vào giá đỡ khác đòi hỏi một chút thử và sai (trial and error).
