Ròng rọc gắn sào sơn (Painter Pole Pulley) dùng cho dây thừng

Mình thiết kế cái này cho cây sào sơn (painter pole) vì mình đang có một cây sào dài 8m (27') dùng để gắn ăng-ten ham radio, kiểm tra hoặc sửa chữa thiết kế ăng-ten. Mình không tìm được mẫu nào ưng ý trên mạng nên tự vẽ trên Solidworks luôn.

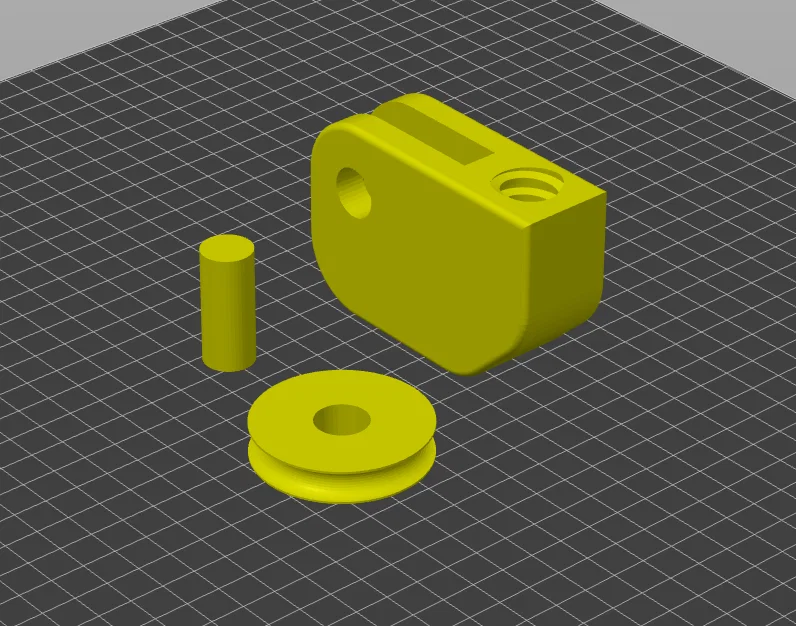

Để in, mình đặt các chi tiết như trong ảnh để hạn chế tối đa phần support. Mình có dùng tree support cho các vị trí cần thiết. Phần support ở trong lỗ ren có thể hơi khó gỡ nếu máy in của bạn không được căn chỉnh tốt cho các chi tiết in liền khối (print in place). Mình đã gỡ được phần support và vặn ren ra bình thường. Bạn có thể thử in không cần support ở đó, nhưng có lẽ sẽ phải vệ sinh lại ren để vặn vào sào cho mượt.

Mình in bằng nhựa ASA để dùng bền hơn, nhưng mình cũng không để ngoài trời quá vài ngày đâu. Mình cài đặt 3 lớp vỏ (walls) để đảm bảo độ cứng và 25% infill, kết quả rất ổn, không bị gãy vỡ gì cả. Bạn có thể dùng loại nhựa khác nhưng độ bền và tuổi thọ sẽ tùy thuộc vào chất liệu bạn chọn.

Lỗ trên ròng rọc hơi rộng hơn một chút để không bị kẹt vào chốt, nhưng phần vỏ thì là dạng ép vừa (press fit). Mình dùng búa nhỏ gõ nhẹ vào để cố định, nhớ đặt ròng rọc vào khe trước rồi mới gõ để tránh làm nứt mẫu. Phần dư ra ở hai bên chốt mình canh cho đều là được. Mình dùng dây thừng 7mm (1/4") luồn qua ròng rọc rất mượt, khi sào kéo hết cỡ vẫn có thể kéo dây ăng-ten lên xuống mà không cần phải thu ngắn sào lại.

Mình sẽ cập nhật thêm ảnh chụp thực tế trên sào sau và xóa đoạn này đi, nhưng vì có nhiều bạn đang đợi file nên mình tải lên chia sẻ trước cho mọi người.

Cảm ơn các bạn và chúc mọi người in ấn thành công!
