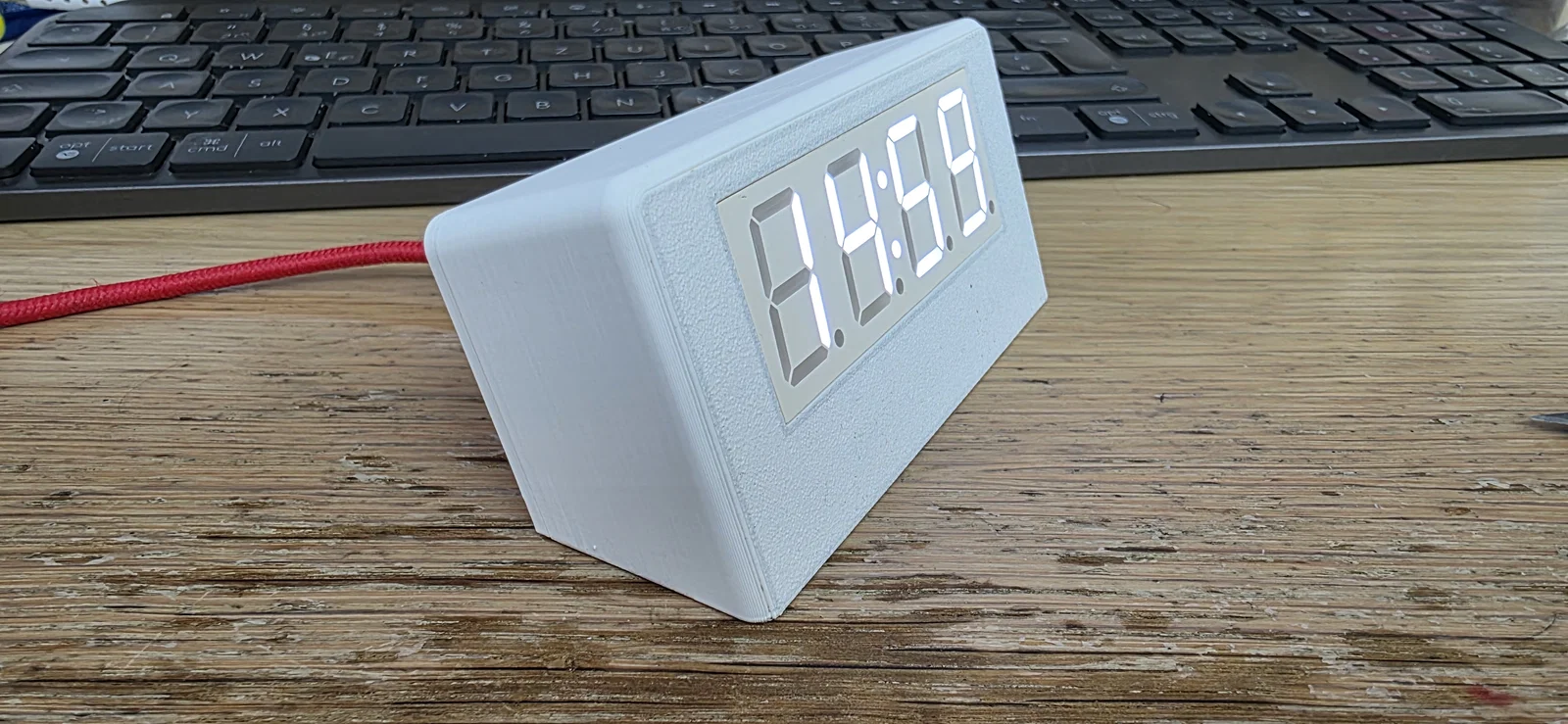

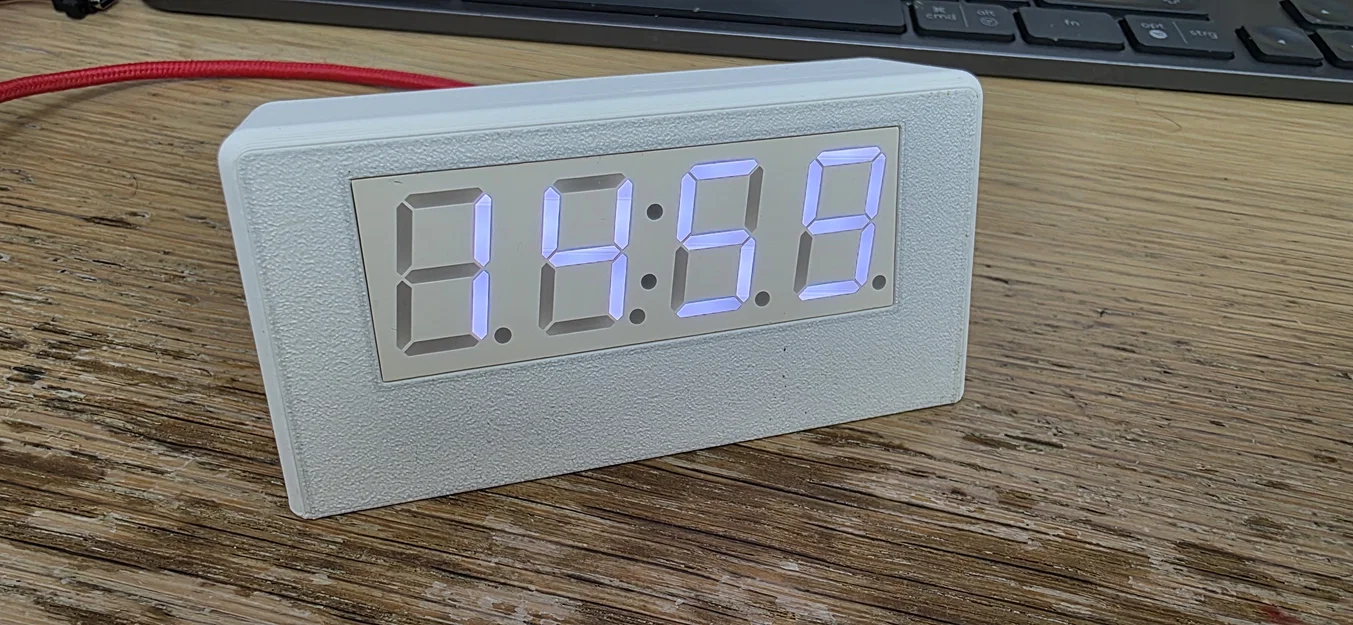

XY-Clock WiFi / Sinilink Clock - Phiên bản để bàn

Bạn sẽ cần chuẩn bị các linh kiện sau:

1x Bộ đồng hồ https://s.click.aliexpress.com/e/_c3QOXIxb https://s.click.aliexpress.com/e/_c3wPSZcp https://s.click.aliexpress.com/e/_c2vxBwkV

2x Ốc M2.5x 10mm, đầu bằng (Countersunk) 7x Ốc M2.5x 8mm, đầu bằng (Countersunk) 2x Ốc M2.5x 5mm, đầu bằng (Countersunk)

Bộ tua vít lục giác (Hex drive) https://s.click.aliexpress.com/e/_c4kBzxfJ

Bộ tua vít sao (Torx drive) https://s.click.aliexpress.com/e/_c3qnP3i9

Nguồn điện yêu cầu là 5V qua cổng USB, lưu ý là củ sạc USB-C "thông minh" sẽ không hoạt động (do thiếu tính năng kích nguồn), bạn cần dùng cáp USB-A sang USB-C.

1x Cổng cái USB-C https://s.click.aliexpress.com/e/_c4sbJ8PT https://s.click.aliexpress.com/e/_c3OADhPf

Hướng dẫn lắp ráp:

1. Cấp nguồn và cấu hình theo hướng dẫn của đồng hồ XY-Clock Sinilink.
2. Hàn cổng USB vào đồng hồ.
3. Gắn hai chân đế chữ L vào đồng hồ, xem hình ảnh minh họa (cần in 2 cái... dùng 2 ốc 8mm).
4. Gắn cụm đồng hồ đã có chân vào đế (dùng 2 ốc 10mm).
5. Gắn giá đỡ đồng hồ phía trên (dùng 1 ốc 8mm).

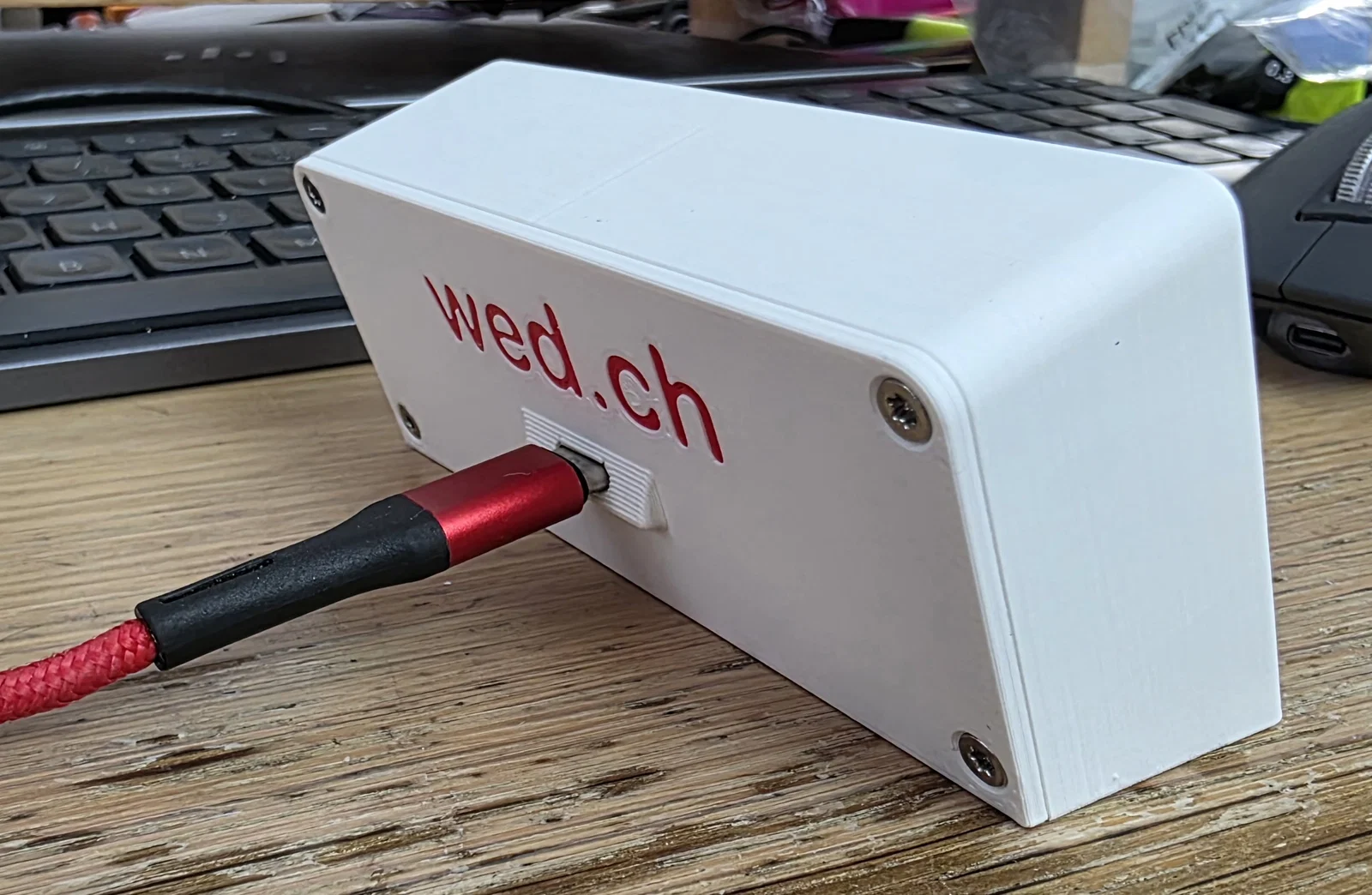

6. Gắn cổng USB-C vào tấm ốp lưng (dùng 2 ốc 5mm).
7. Gắn tấm ốp lưng (dùng 4 ốc 8mm).
8. Hoàn thành.

Lưu ý: Nếu bạn cần một cổng USB-C thực thụ, mình sẽ thiết kế riêng cho bạn.

Lưu ý: Các khớp nối khá khít, nếu có chỗ nào lắp không vừa, hãy báo cho mình biết để mình chỉnh sửa file cho phù hợp. Mình đã thử nghiệm với hai loại đồng hồ khác nhau và đều hoạt động tốt, nhưng chất lượng linh kiện có thể thay đổi tùy nơi bán.

Lưu ý: Có một viên pin nhỏ bên trong đồng hồ - bạn có thể tháo bỏ vì nó không cần thiết khi đồng hồ đã tự cập nhật thời gian qua internet. Mình đã tháo nó ra để tránh bị chảy pin.
