Kẹp giữ tấm ốp máy hút mùi Ikea Luftig/Whirlpool

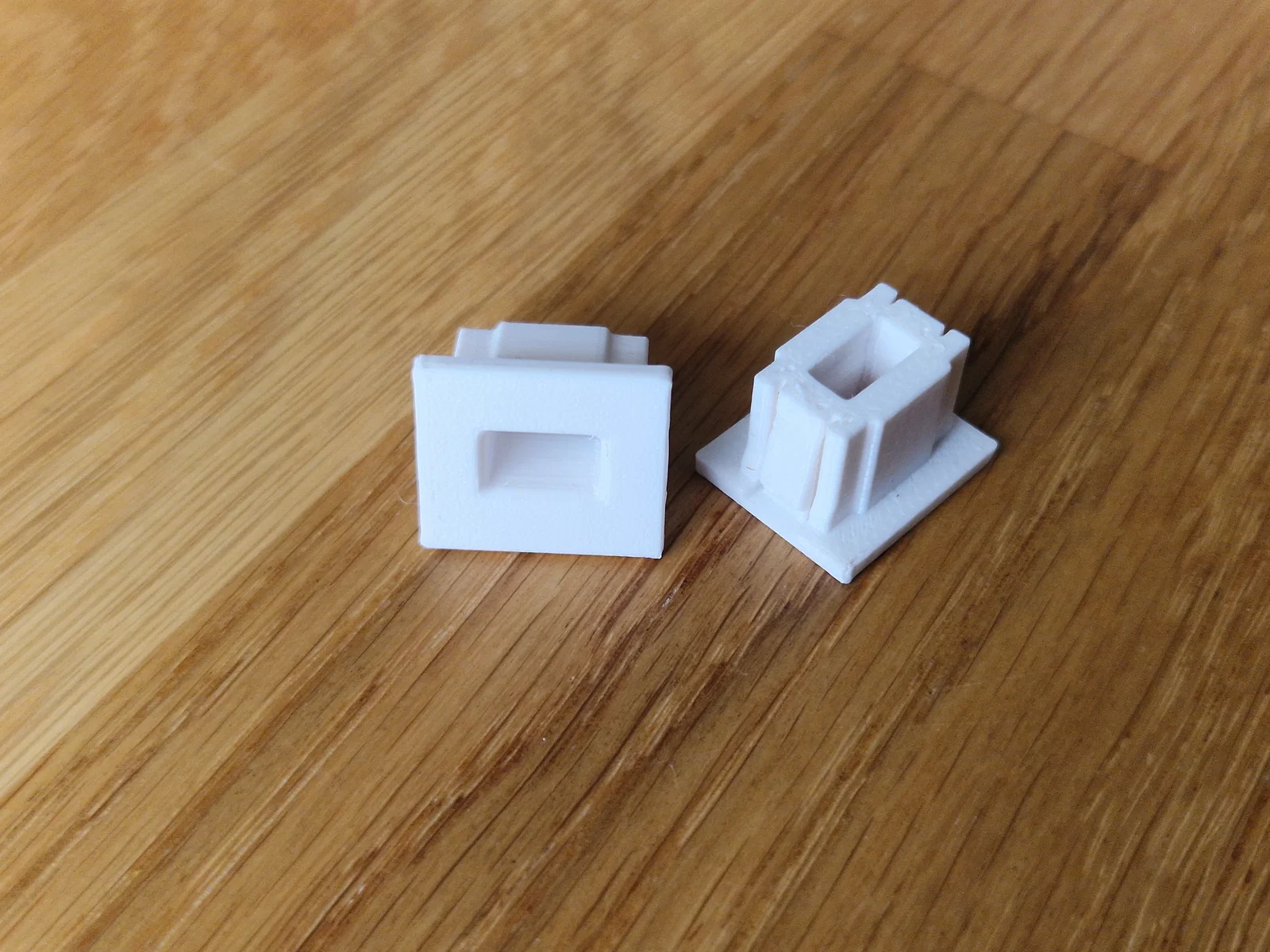

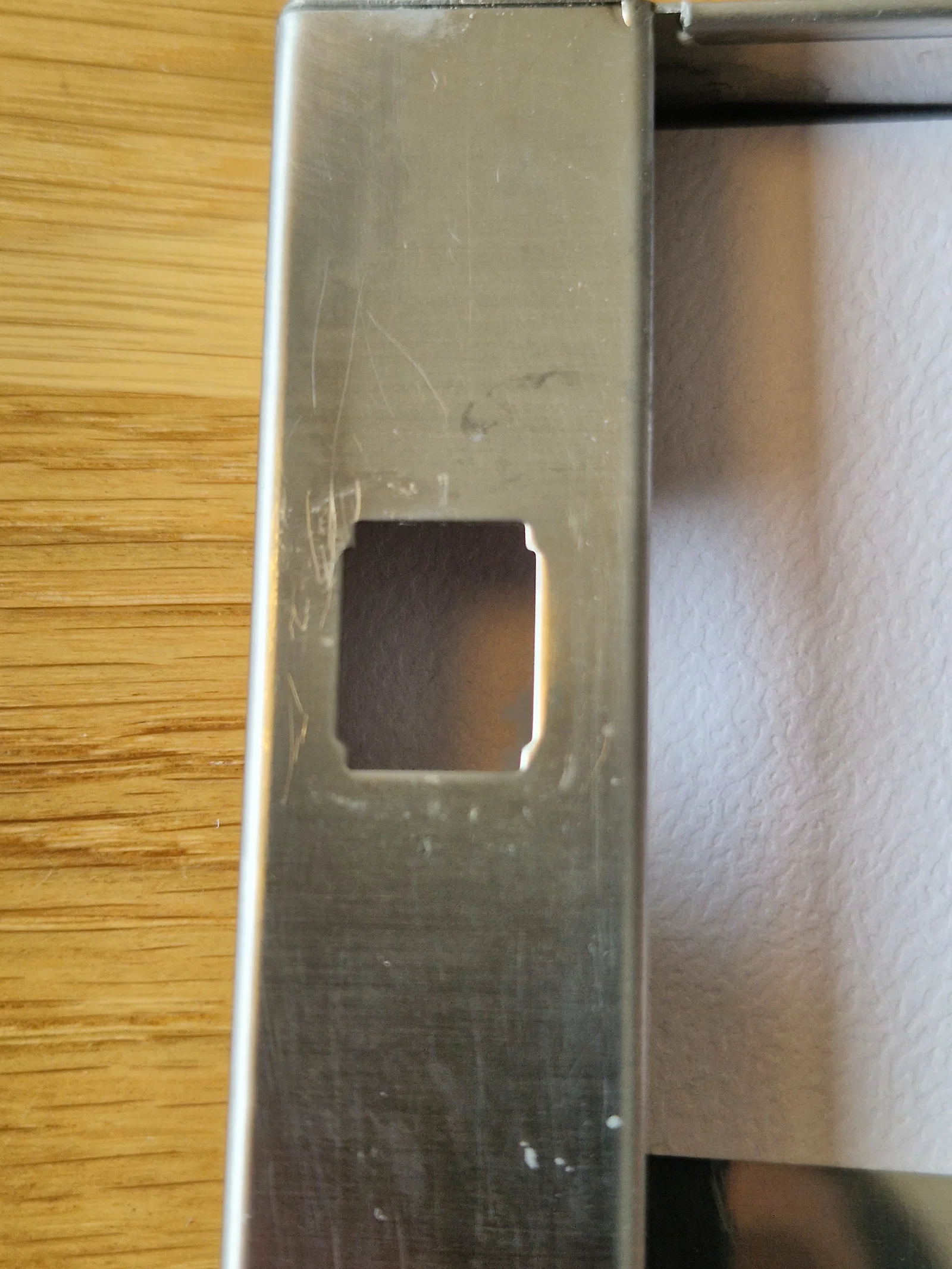

Đây là mẫu kẹp thay thế cho tấm ốp (nằm bên trên hoặc dưới tùy cách lắp đặt) che bộ lọc dầu mỡ trên máy hút mùi Ikea Luftig và các dòng máy hút mùi khác do Whirlpool sản xuất. Đây chính là tấm kim loại lớn mà bạn thấy khi nhìn thẳng lên từ bếp. Một nhà cung cấp địa phương hét giá ~€40 cho một bộ hai cái, nên mình đã dành cả buổi chiều để thiết kế mẫu thay thế này vì cảm thấy... không phục.

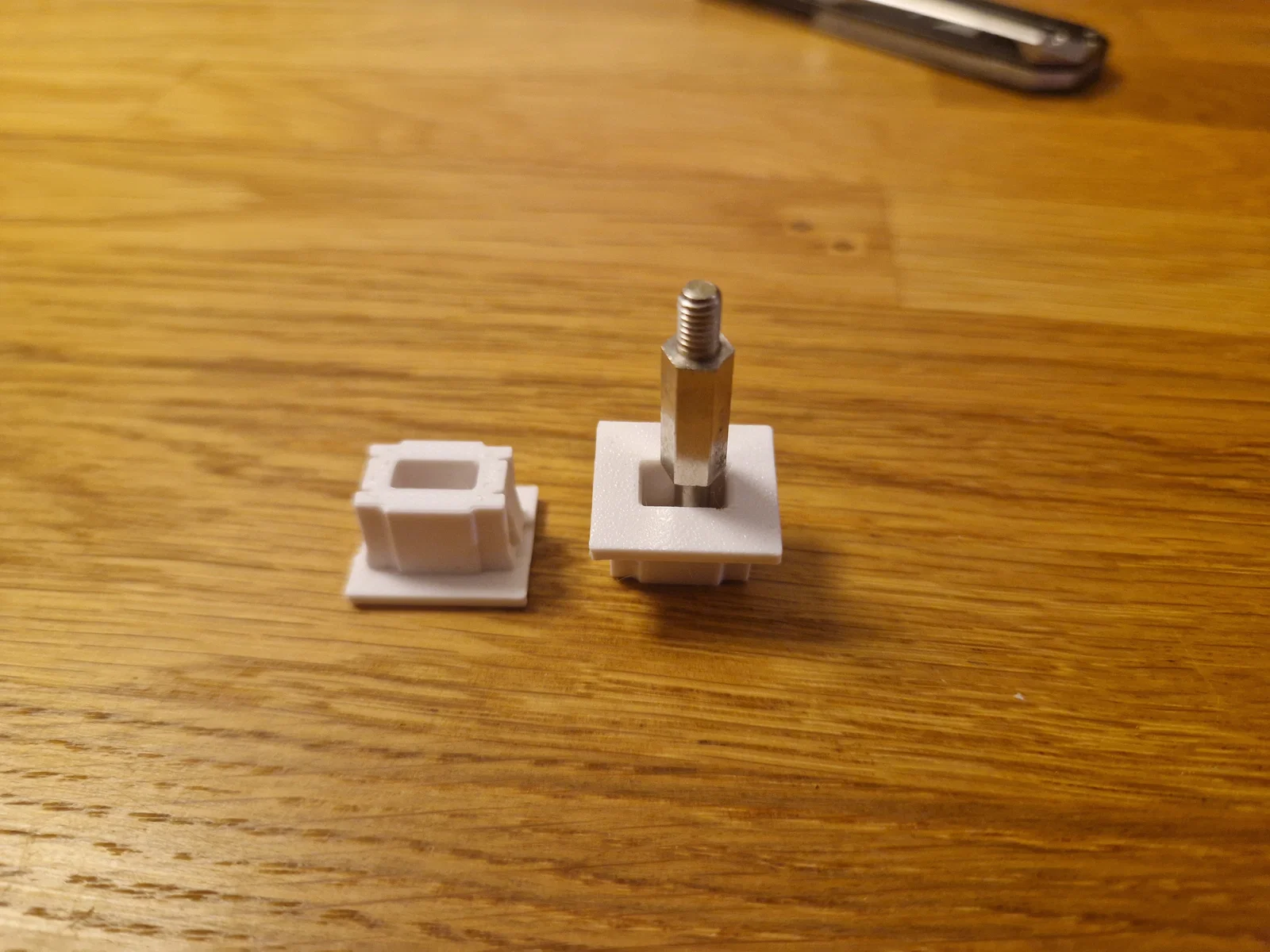

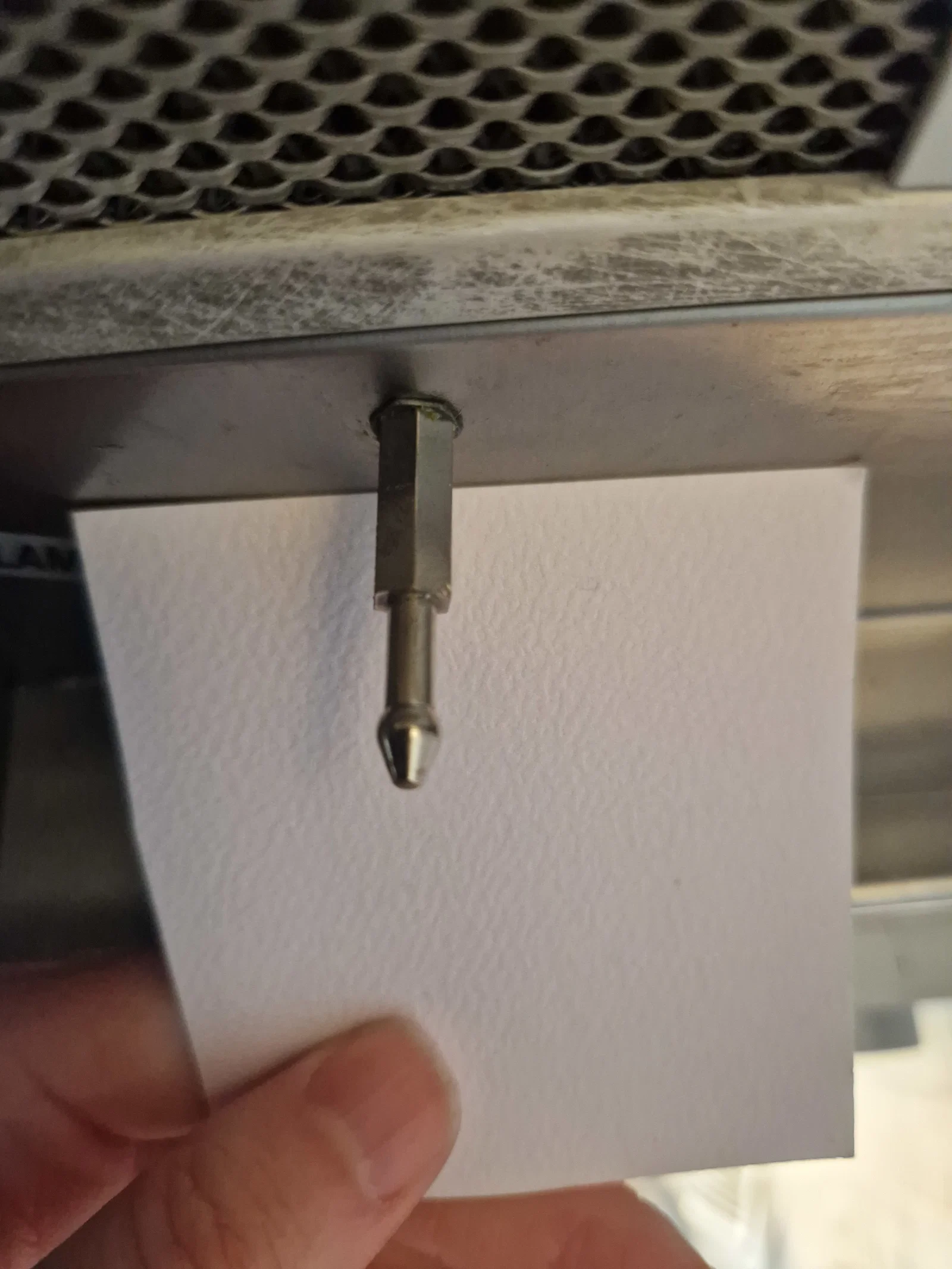

Kẹp này dùng để giữ vào đầu chốt hình cầu có đường kính 5mm.

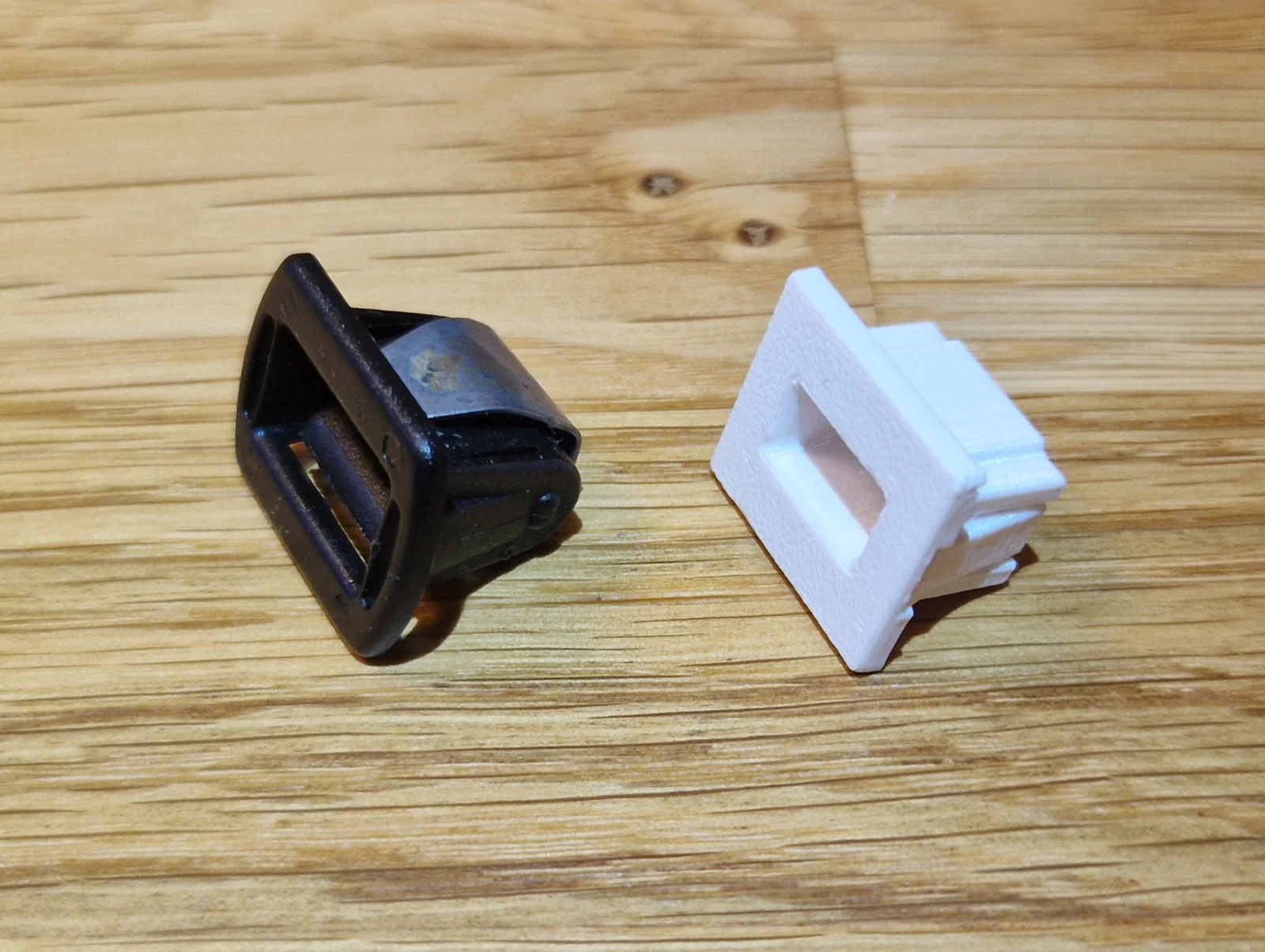

Kẹp gốc có lò xo rất cứng nhưng phần còn lại được làm bằng nhựa rất mỏng. Điều này khiến nó vừa cần nhiều lực để thao tác, vừa khá giòn và dễ gãy. Mẫu thay thế này cần ít lực hơn. Mình thấy kẹp này dùng thích hơn nên đã thay cả hai cái dù chỉ có một cái gốc bị hỏng.

Mình in bằng nhựa PETG nhưng không chắc nó sẽ bền được bao lâu. PETG có thể ổn với bếp từ, nhưng có lẽ không chịu nổi nhiệt từ bếp gas. Kẹp này có lẽ sẽ không giữ được mãi mãi (nhựa sẽ bị biến dạng quanh chốt làm giảm lực giữ), nên bạn cứ in dư ra vài cái khi đã ưng ý với kích thước vì một cặp chỉ tốn chưa tới 10g nhựa. Mình sẽ cập nhật thêm thông tin về độ bền (và khả năng chịu nhiệt của PETG) sau khi dùng thử.

In phẳng trên mặt bích và không cần hỗ trợ (support).

Độ dung sai vị trí chốt

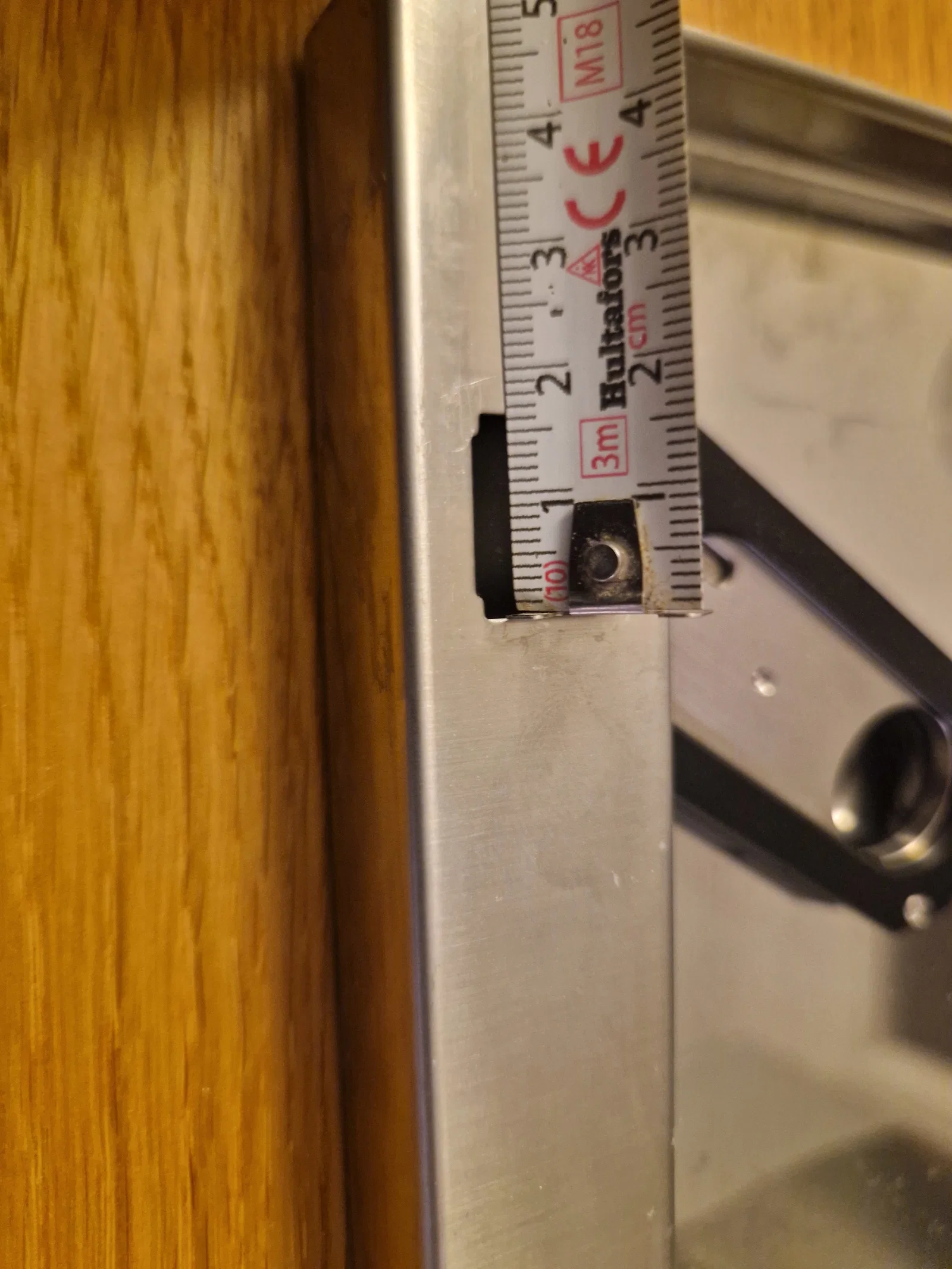

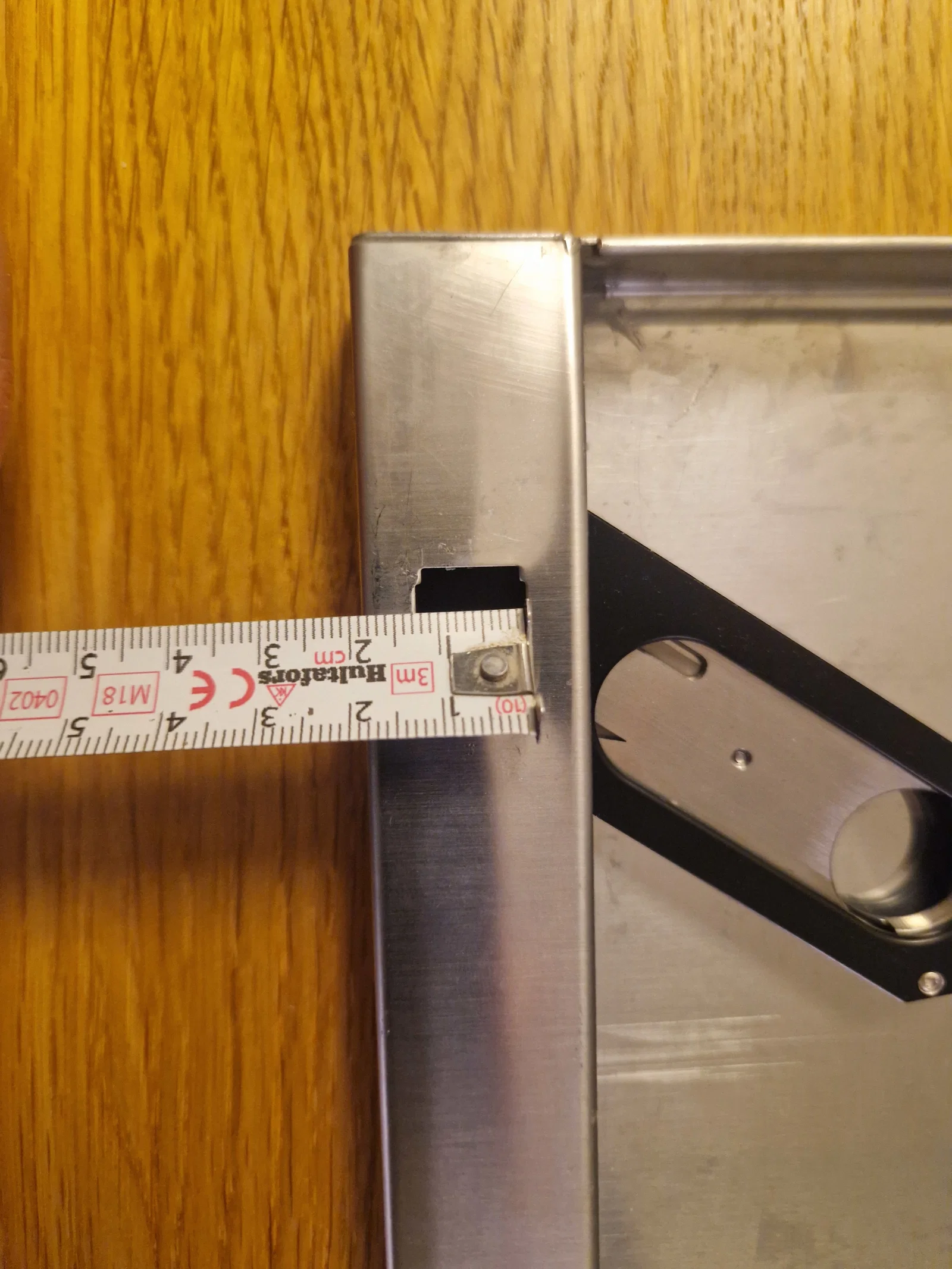

Khe rãnh (giống như bản gốc) cung cấp dung sai vài mm theo chiều dọc. Kẹp của mình cũng được thiết kế để có thể trượt +-1 mm theo chiều vuông góc với khe rãnh. Nhờ đó, chốt có thể bị lệch 1 mm ở bất kỳ hướng nào mà vẫn lắp vừa.

Lẫy giữ (Retaining Tab)

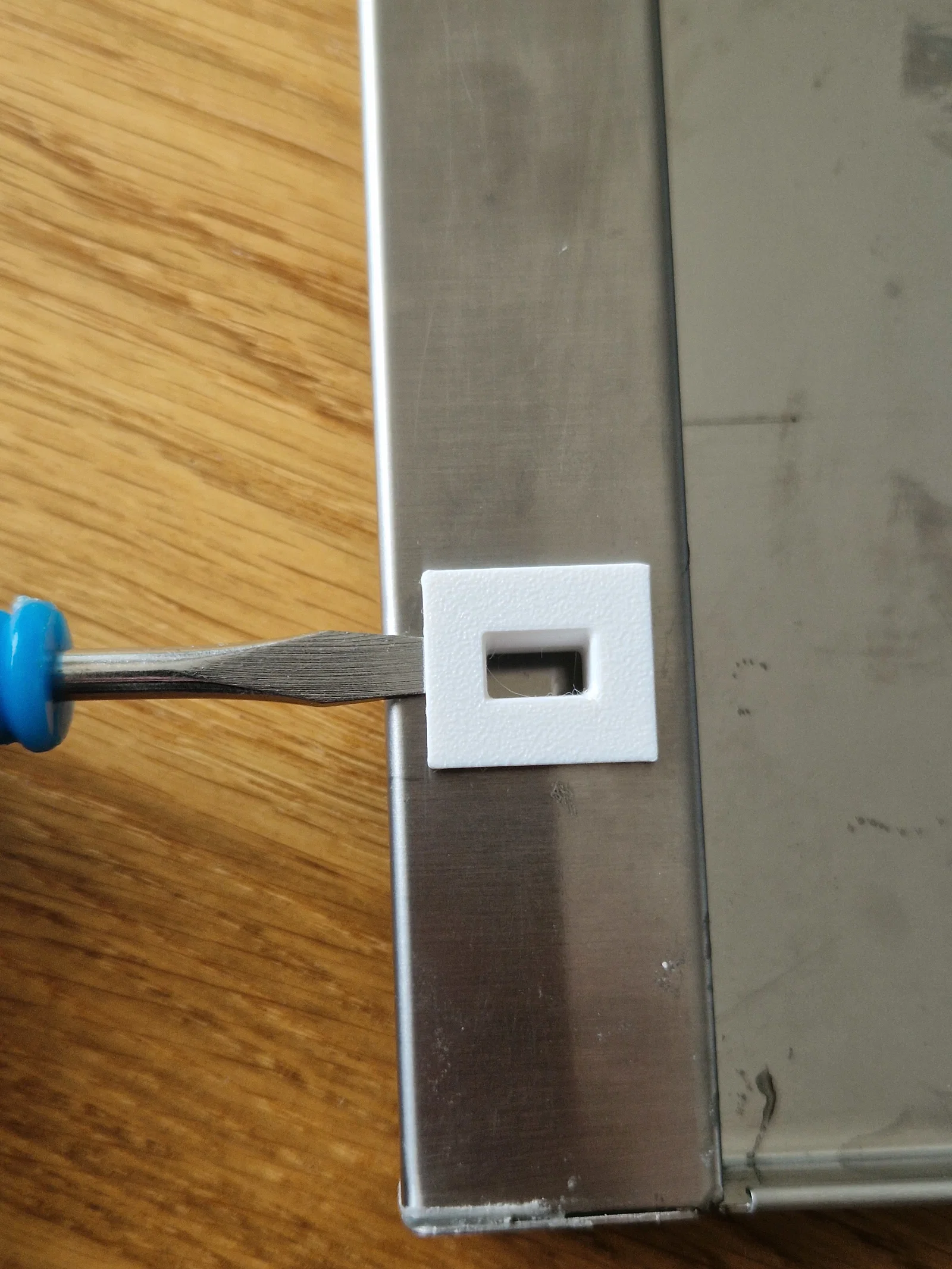

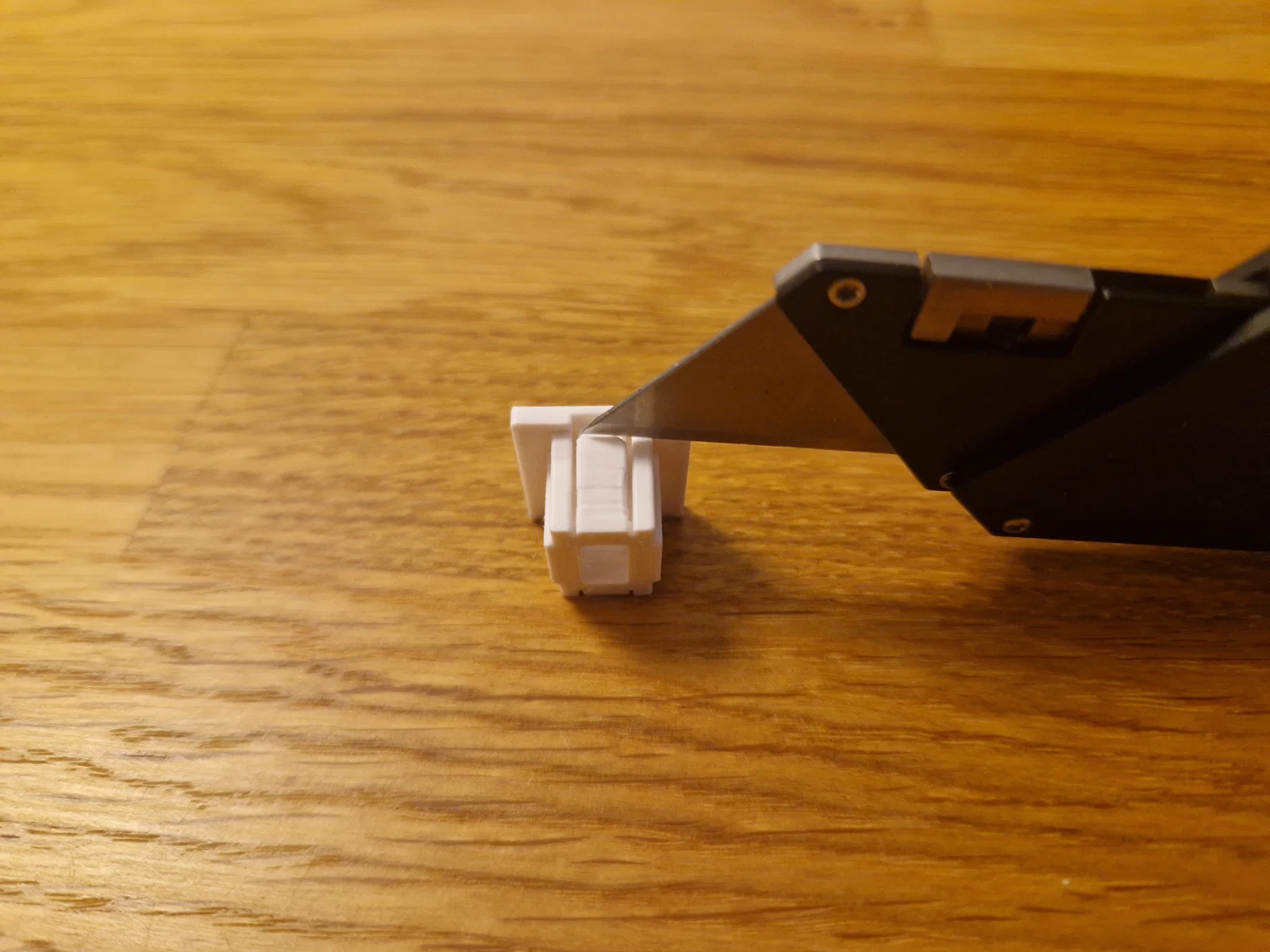

Lẫy giữ là một phần 'lò xo' mỏng. Phần gờ là phần nhô ra không có hỗ trợ. Đừng dùng support ở đây, cứ để nó võng xuống một chút rồi dùng dao gọt lại sau khi in (cid:image_4). Để tháo kẹp ra khỏi tấm kim loại, hãy dùng tua vít dẹt ấn mạnh vào khe rãnh nhìn thấy ở mặt cạnh ngắn (cid:image_5). Cách này sẽ làm gãy lẫy theo đường layer và tháo được kẹp ra. Kẹp sẽ bị hỏng sau khi tháo.

Mô hình tham số (Parametric Model)

Có khả năng bạn cần điều chỉnh mô hình cho phù hợp với nhu cầu thực tế (chốt, tấm ốp...) và máy in của mình. Mình đã cung cấp file FreeCad tham số. Hãy tìm khối biến số có tên 'dim'. Lưu ý rằng nếu bạn tăng độ sâu giữ chốt (pin_depth) lên trên 5mm thì cũng cần tăng độ sâu thân kẹp (clip_depth). Nếu chốt bị lỏng, hãy giảm pin_size. Nếu chốt quá dễ rút ra, hãy tăng pin_squeze.

Ngoài ra cũng có file step kèm theo.

Mình nghĩ mã linh kiện của Whirlpool là C00938301.
