Dụng cụ tạo hốc bánh xe (Wheel Wells) cho ván trượt

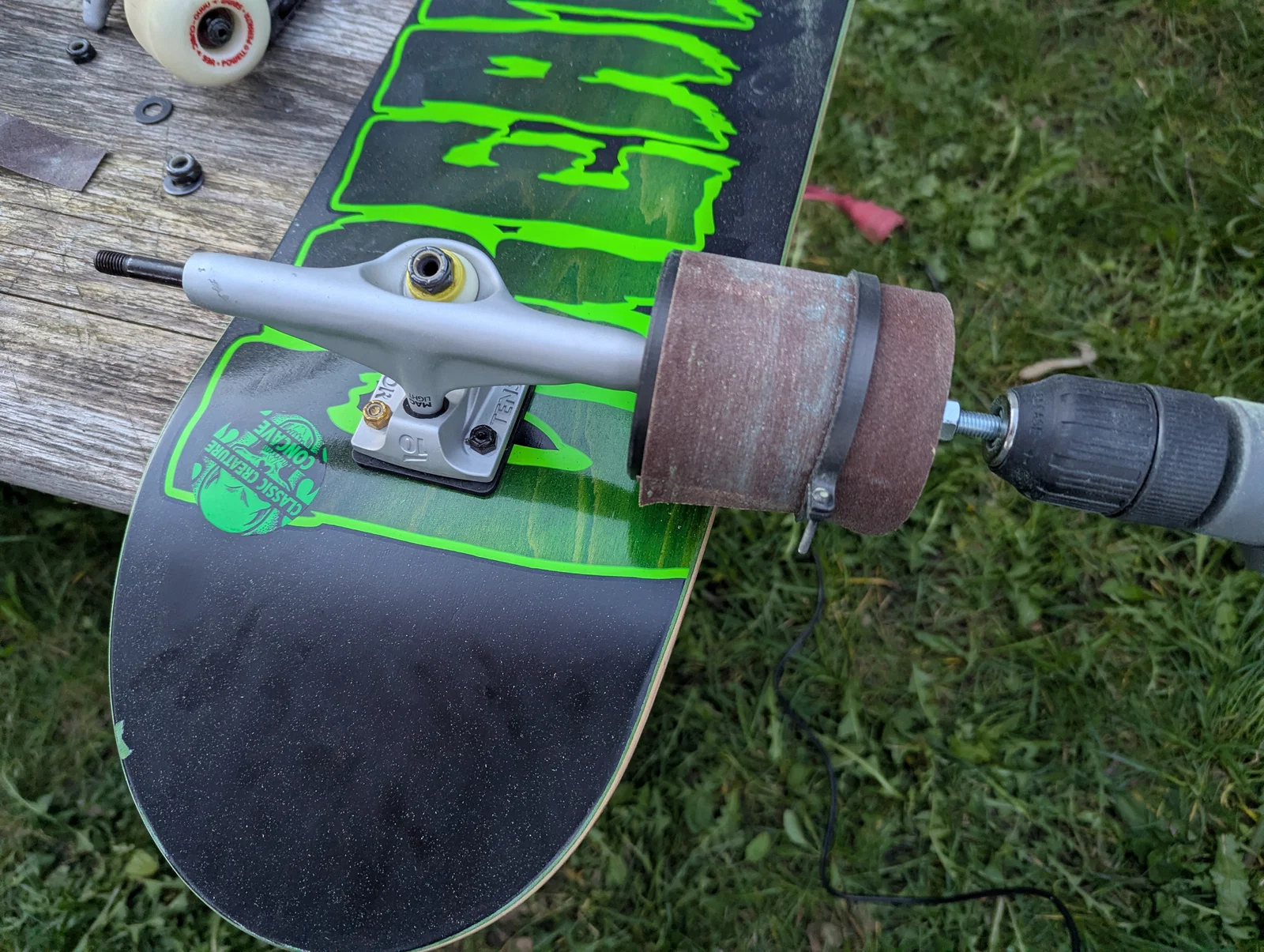

Đây là một dụng cụ hỗ trợ tạo hốc bánh xe (wheel wells) hoàn hảo cho bất kỳ ván trượt nào chỉ trong vài phút. Dụng cụ này được gắn vào trục (truck) và cho phép kết nối với máy khoan ở phía bên kia.

Kích thước dụng cụ lý tưởng nên lớn hơn đường kính bánh xe khoảng 30mm. Tôi đã cung cấp hai phiên bản:

• 80mm cho các bộ ván đường phố (bánh xe 50-59 mm)
• 100mm cho ván cruiser/longboard (bánh xe 60-75 mm)

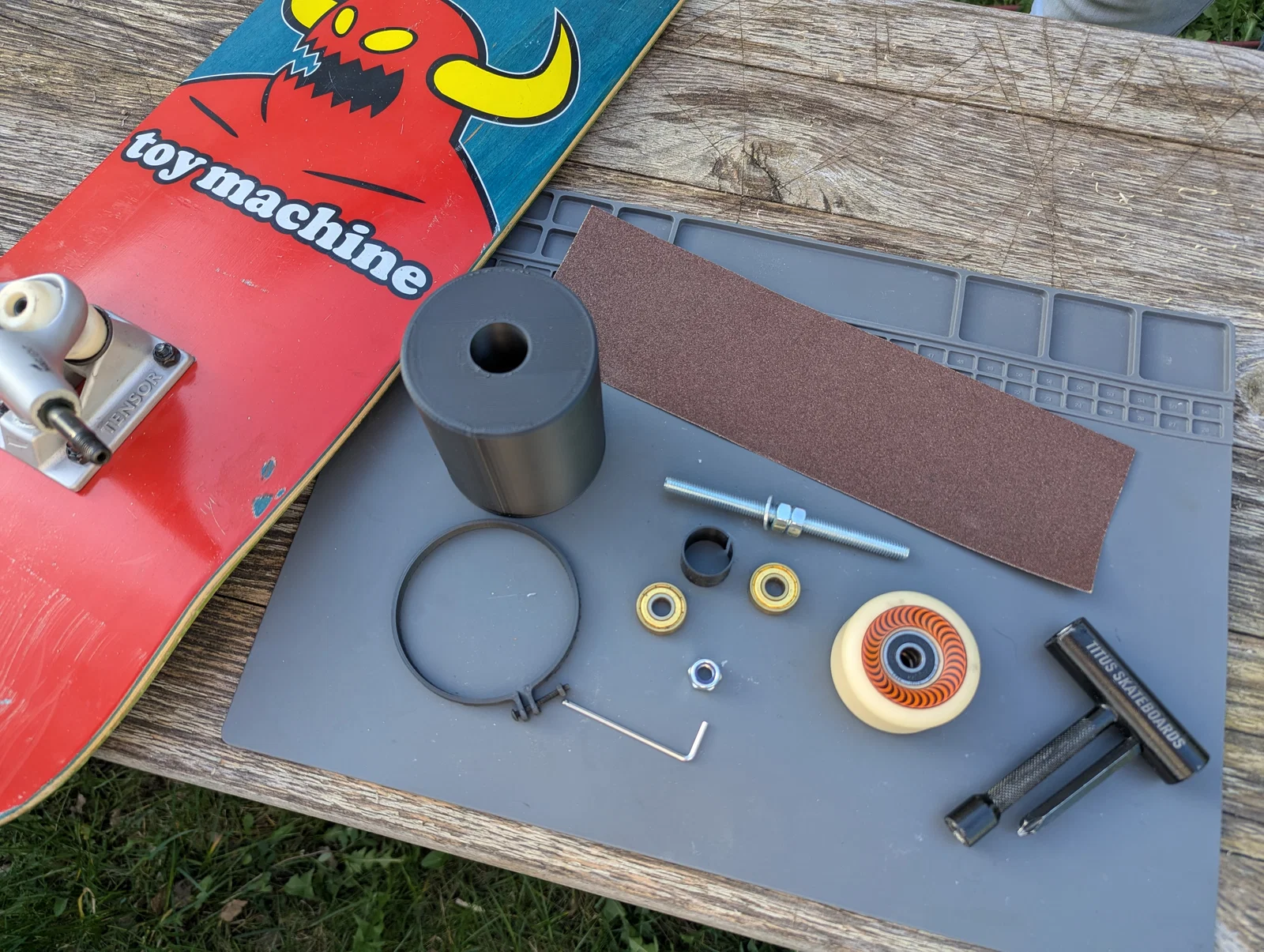

Phần cứng cần thiết:

• Thanh ren M8 dài khoảng 100 mm
• 2 đai ốc M8 + 1 đai ốc nylock M8 (hoặc đai ốc thường vẫn ổn)
• 2 vòng bi ván trượt cũ (608)
• Đối với phần kẹp, cần một vít và đai ốc M3
• Một miếng giấy nhám (khuyên dùng độ nhám 100 grit)
• 3 chi tiết in 3D: thân dụng cụ, kẹp và miếng đệm.

Các lựa chọn thay thế theo hệ inch cho M3 và M8 vẫn có thể dùng được (chưa kiểm chứng).

Bạn cũng có thể chuẩn bị thêm sơn mài gỗ hoặc dầu để bảo vệ bề mặt ván.

Hướng dẫn lắp ráp

Cách lắp dụng cụ:

1. Chèn đai ốc M8 vào hốc và vặn thanh ren từ phía dưới cho đến khi bằng mặt đai ốc. Vặn một đai ốc khác từ phía dưới và siết chặt. Sử dụng đai ốc thứ ba để khóa chặt đai ốc thứ hai tại chỗ.

2. Chèn một vòng bi ván trượt từ trên xuống, tiếp theo là miếng đệm in 3D, sau đó đến vòng bi thứ hai. Lưu ý: bạn có thể sẽ không tháo được vòng bi phía dưới ra khỏi dụng cụ sau khi sử dụng.

3. Cắt giấy nhám theo kích thước và cố định xung quanh dụng cụ bằng kẹp. Nên để phần giấy nhám chồng lên nhau một khoảng nhỏ khoảng 5 mm khi quấn quanh dụng cụ.

Cách sử dụng:

1. Tháo tất cả bánh xe. Nới lỏng trục tối đa có thể. Bạn thậm chí có thể muốn tháo cả chén đệm (bushing cups) nếu việc đẩy trục xuống quá khó khăn.

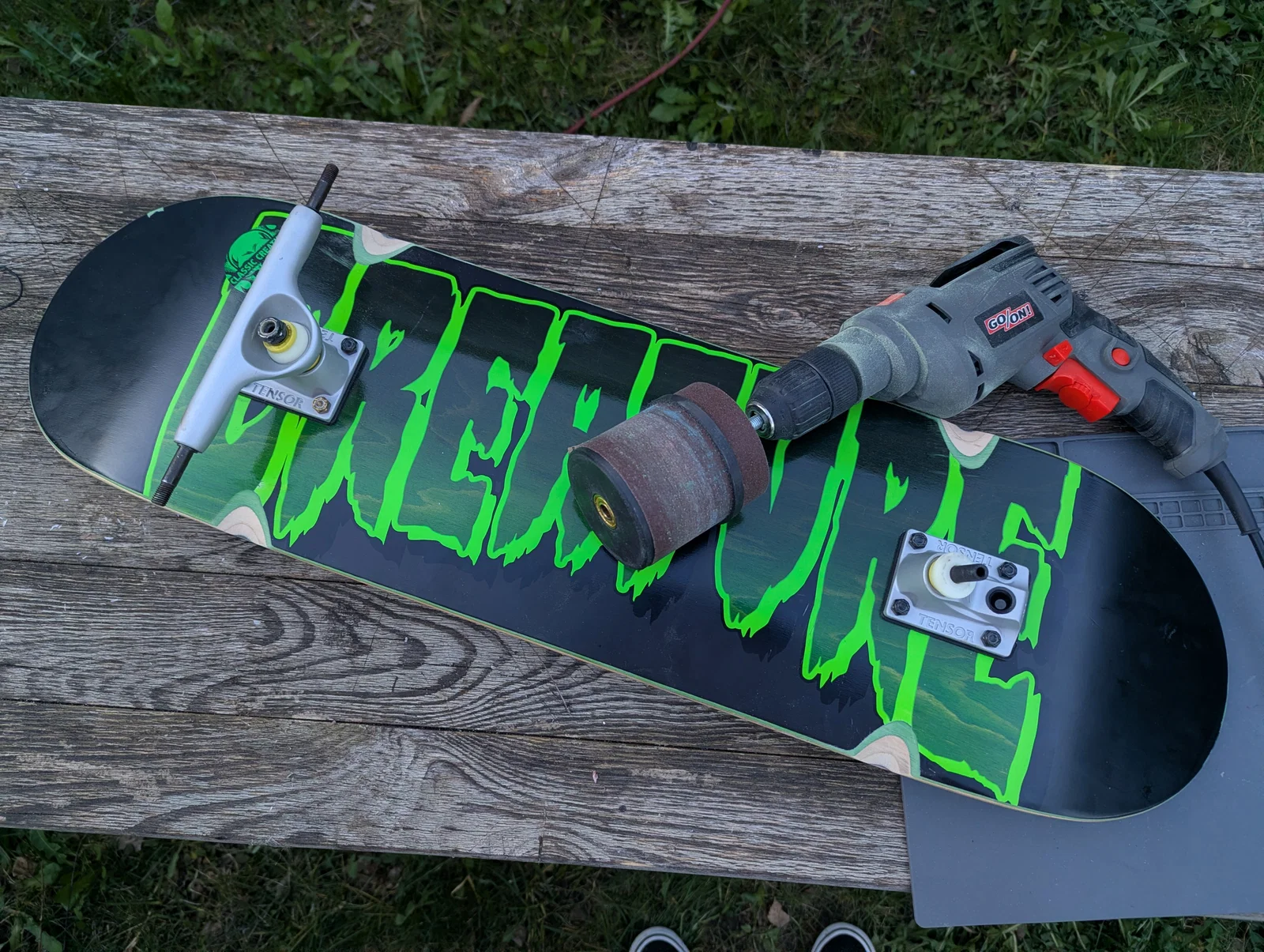

2. Gắn thanh ren vào đầu kẹp máy khoan và siết chặt.

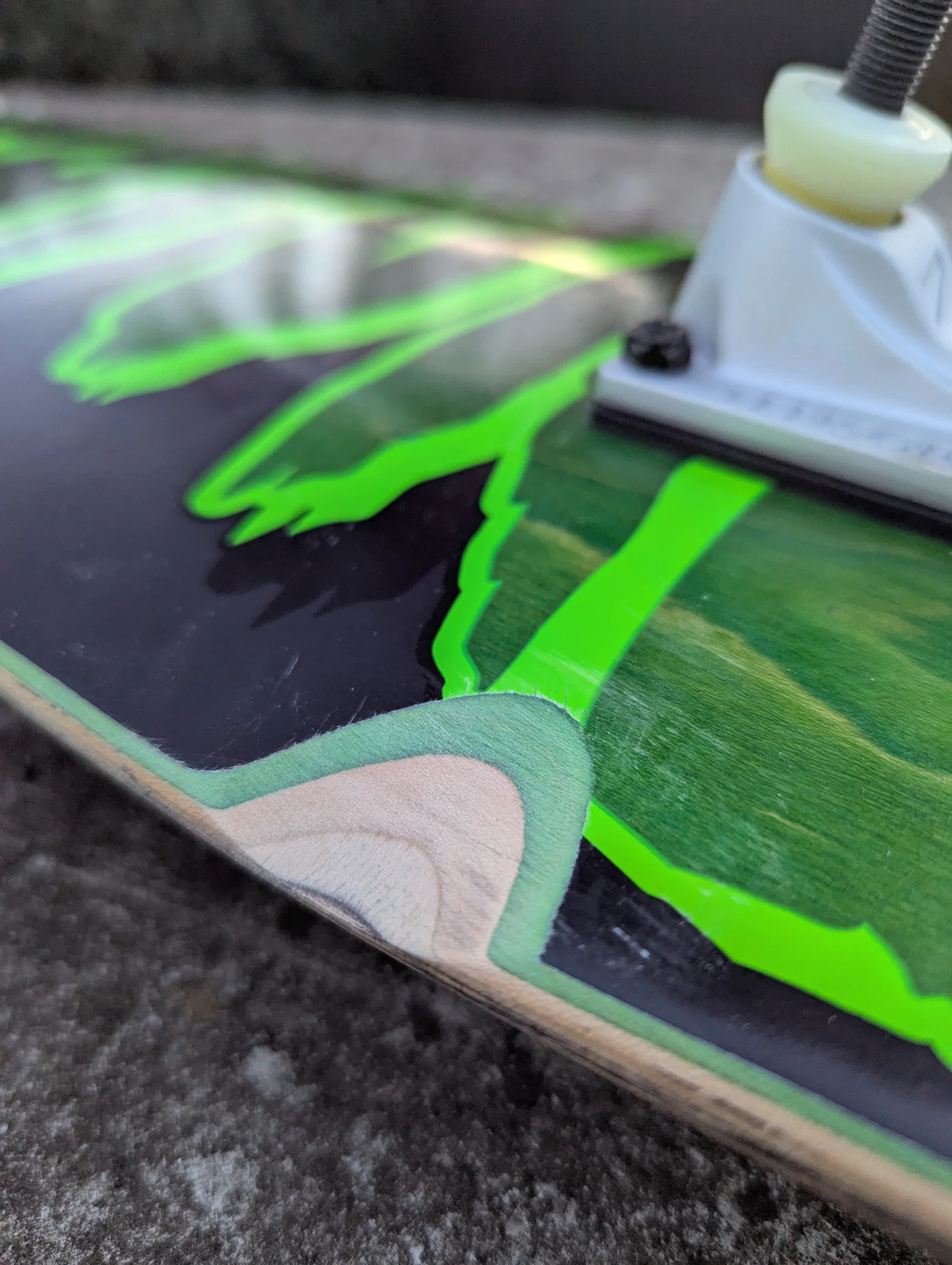

3. Chạy máy khoan ở tốc độ vừa phải và hạ thấp dần xuống ván. Bạn nên chà nhám cho đến khi vừa chạm tới lớp gỗ giữa (thường được nhuộm màu trên nhiều tấm ván trượt đường phố) và hoàn thiện bằng tay, tốt nhất là dùng giấy nhám mịn hơn. Tham khảo hình ảnh, lớp giữa trên ván Creature là màu đen.

4. Thực hiện tương tự cho cả 4 hốc bánh xe.

Cảnh báo: bạn phải giữ nguyên các miếng đệm (bushings) và đai ốc trục chính (kingpin nut) khi sử dụng dụng cụ. Điều này giúp quá trình thực hiện đồng nhất bằng cách ngăn chặn chuyển động sang hai bên! Nếu các miếng đệm quá cứng khiến bạn khó sử dụng, hãy đổi sang loại mềm hơn.

Thông số in

Được in bằng máy VORON v0 của tôi với các cài đặt sau:

• Nhựa in: Generic PLA
• Chiều cao lớp in: 0.4 mm
• Đầu phun: 0.4 mm
• Tường ngoài (perimeters): 3
• Độ đặc (infill): 25% rectilinear

Xin gửi lời cảm ơn đến người dùng Reddit u/WendyArmbuster, người đã mô tả công cụ này trong một bình luận trên Reddit.
