Đế nâng Line6 Helix (Line6 Helix Riser)

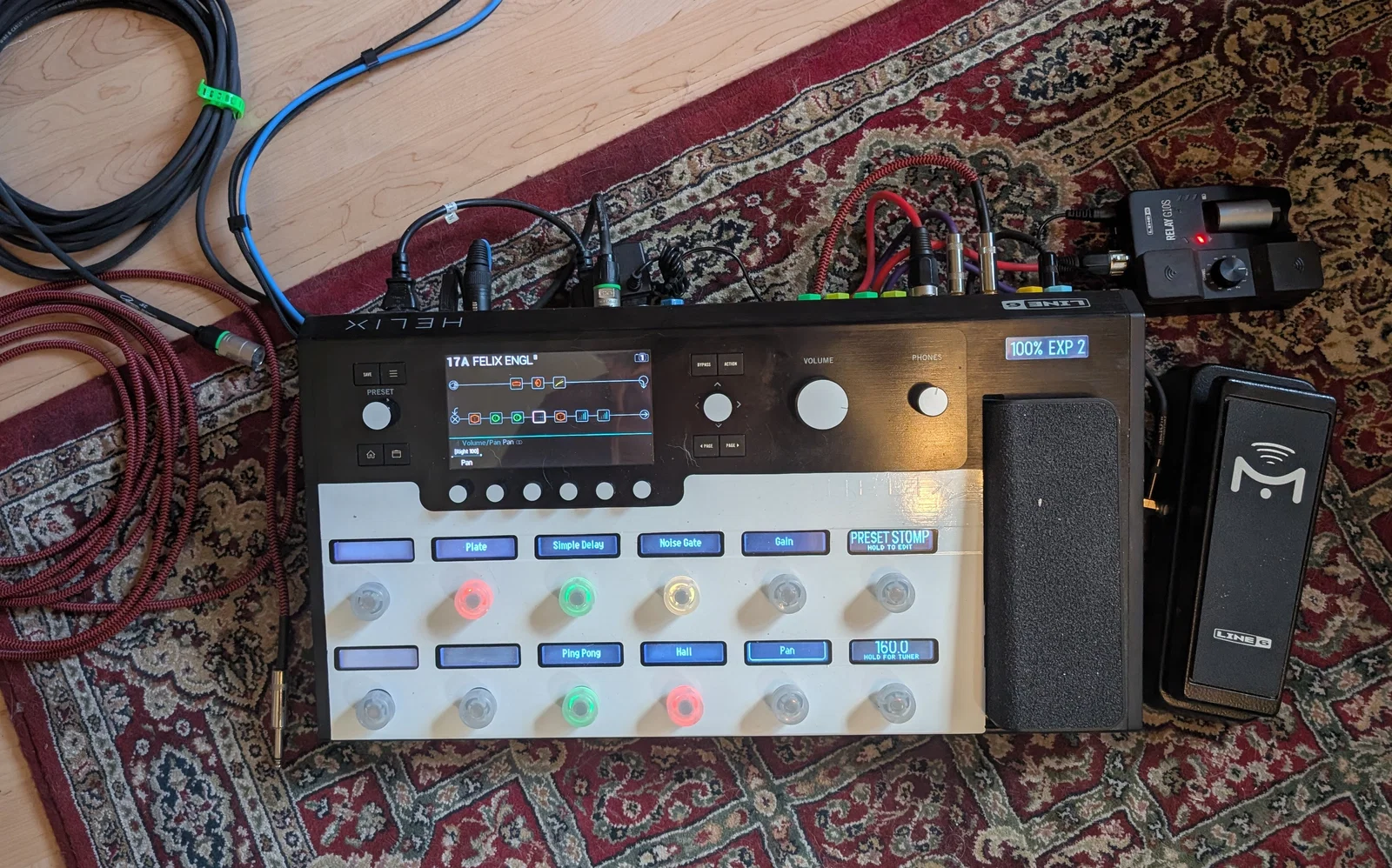

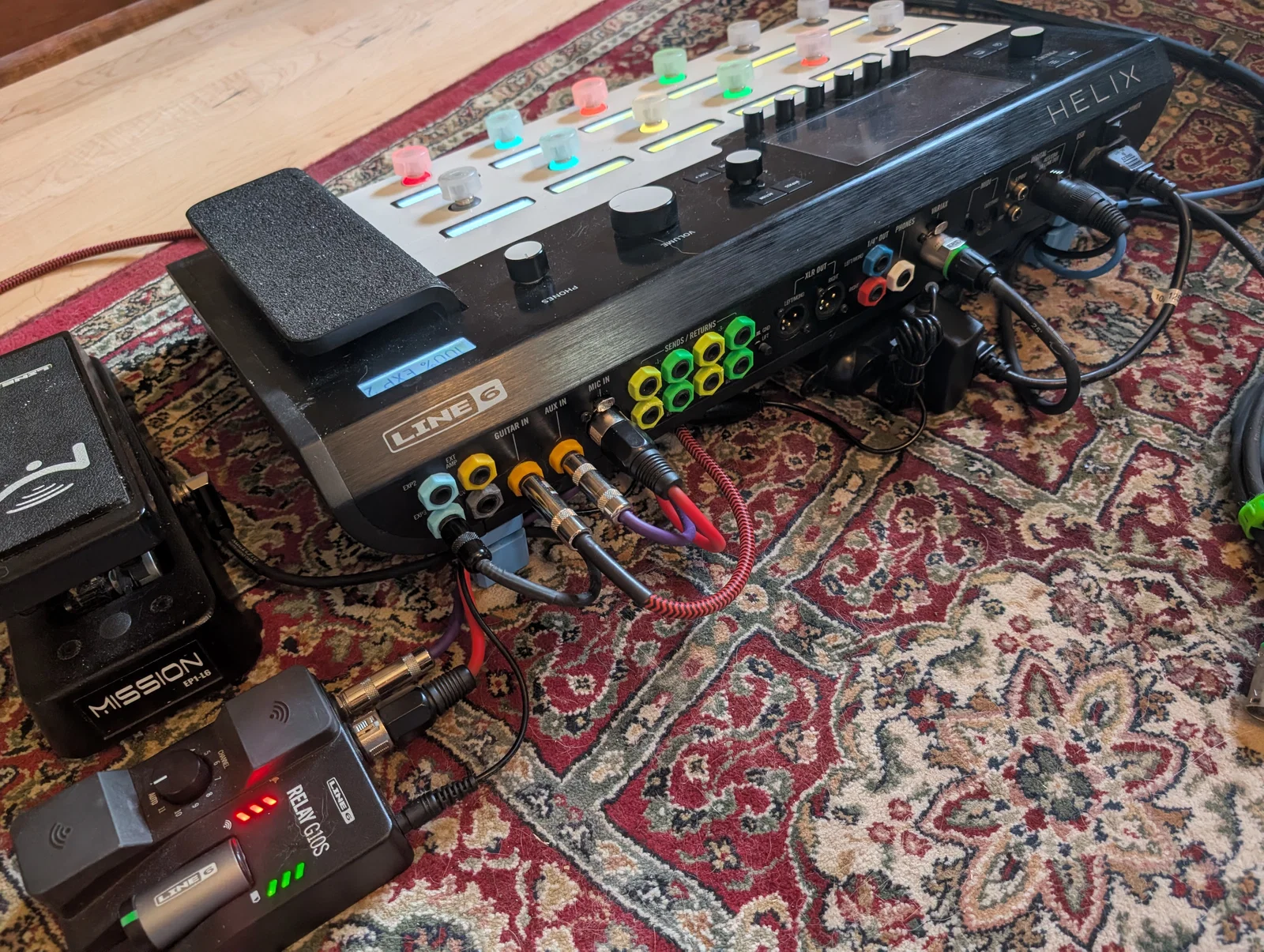

Tôi thiết kế phần đế nâng (riser) này để cố định chiếc Helix của mình và giữ cho dây cáp gọn gàng hơn. Tôi thích đặt Helix ở một góc nghiêng nhẹ để dễ dàng thao tác với hàng nút thứ hai hơn. Dù đã thấy nhiều mẫu khác trên mạng nhưng tôi muốn một thiết kế khác biệt hơn. Tôi cũng muốn tận dụng không gian bên dưới Helix để giấu dây thừa. Nếu các bạn thích bản in này và muốn quản lý cáp tốt hơn, hãy tìm các mẫu 'TPU cable binders' hoặc kẹp dây cáp khác của tôi bằng cách tìm từ khóa 'Snarky' trên trang này nhé.

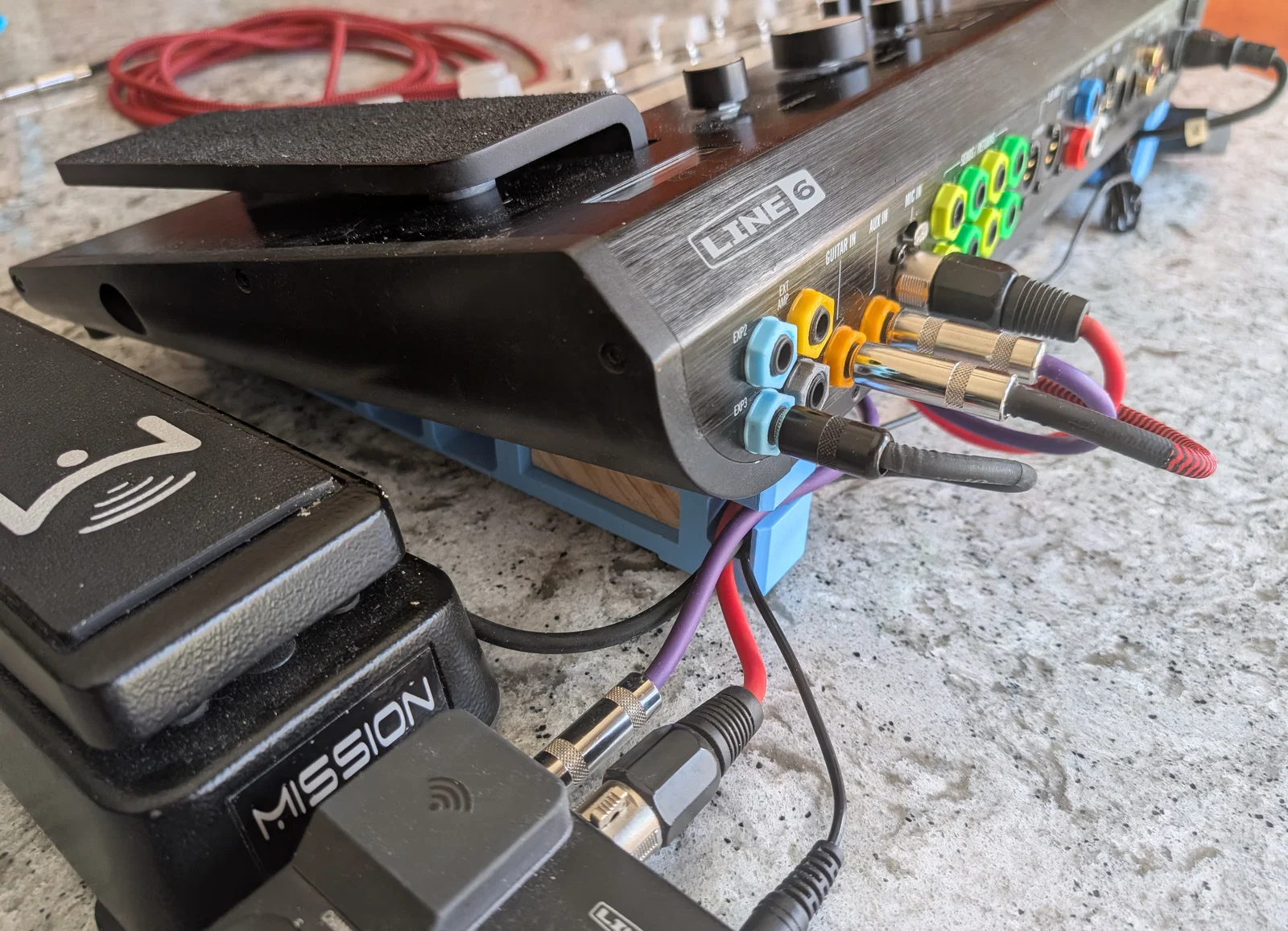

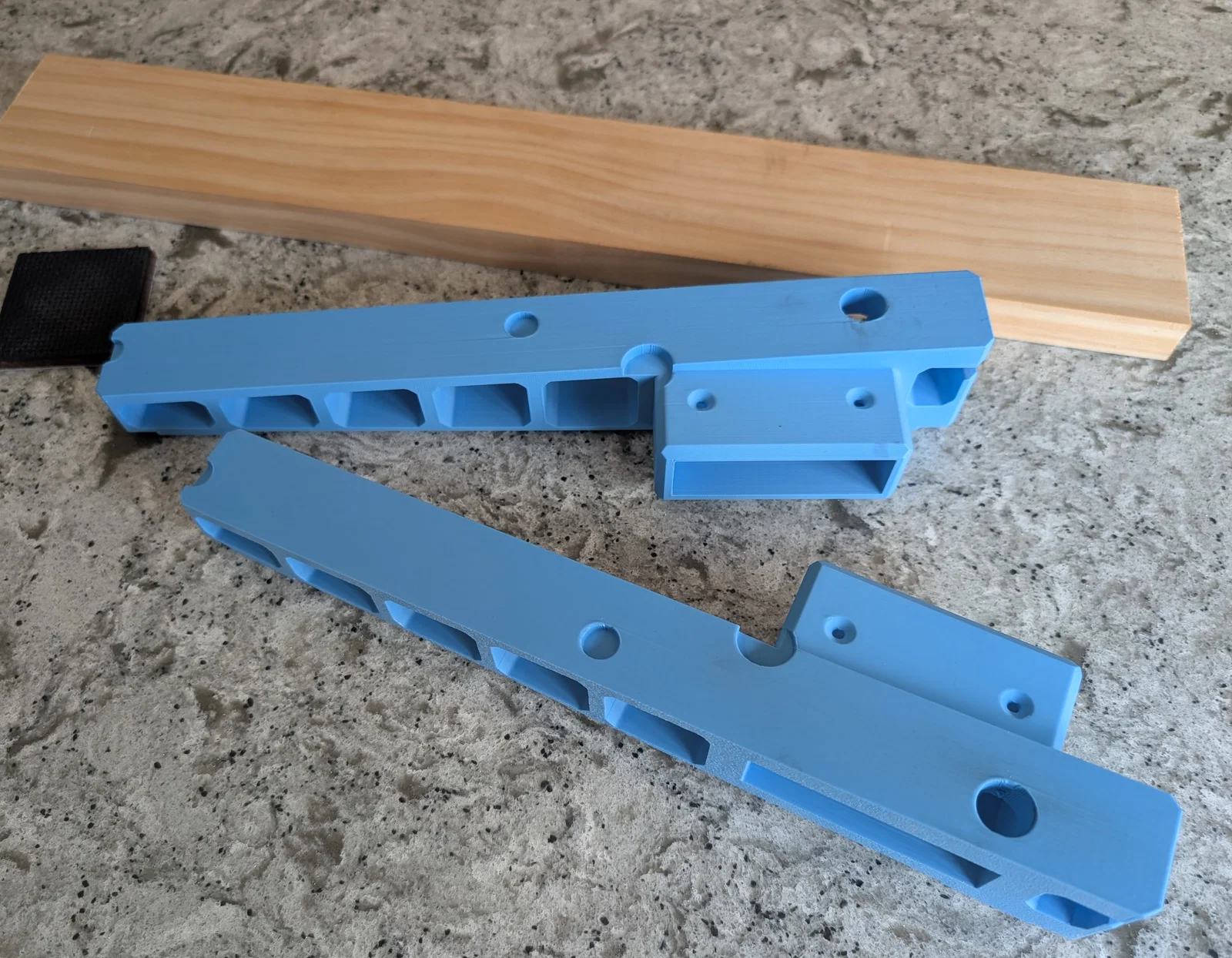

Phần riser bên phải được thiết kế để vừa với các miếng đệm dưới của bàn đạp expression, còn bên trái là bản sao đối xứng. Ở mặt sau của mỗi bên đều có khe để giữ dây cáp.

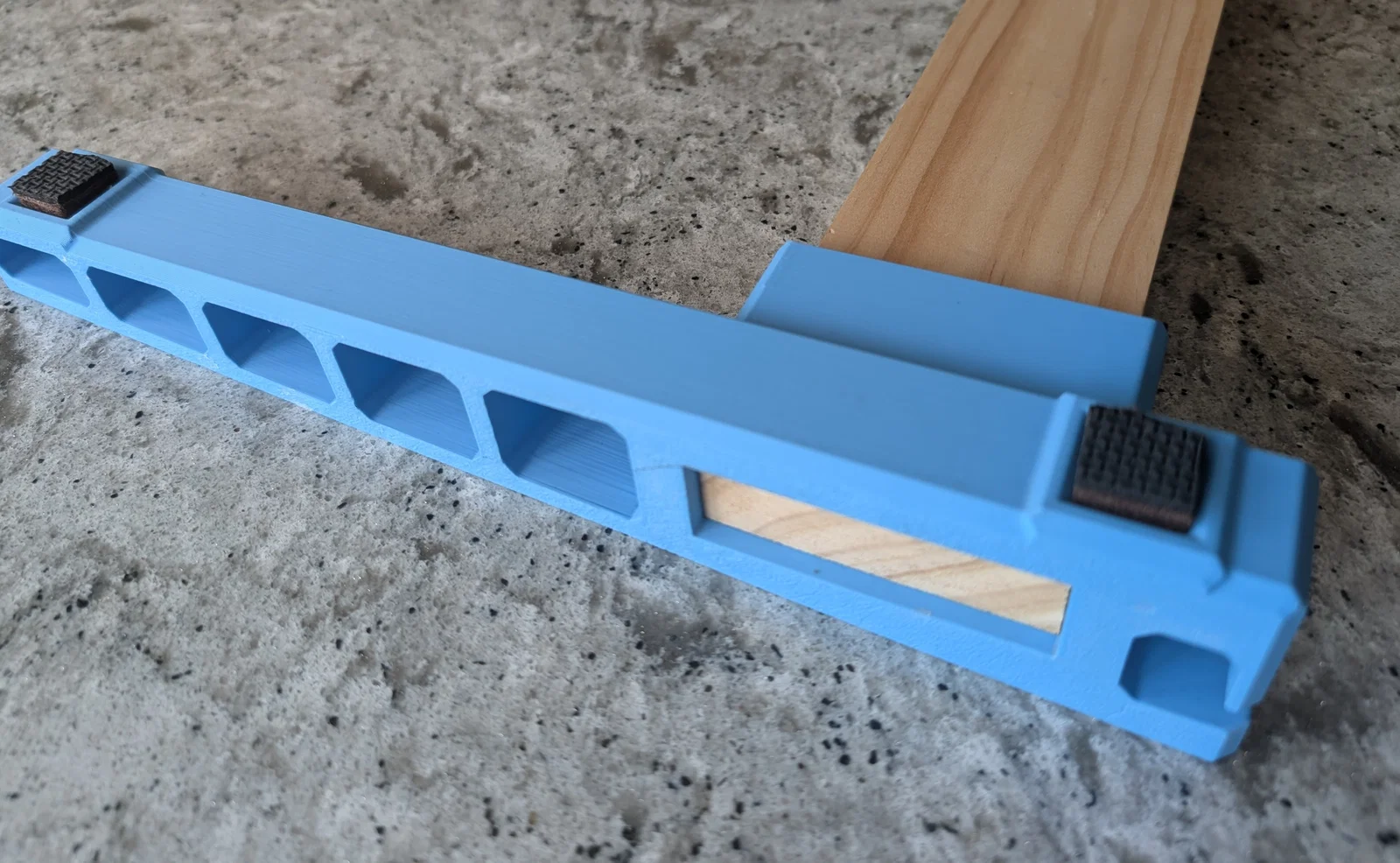

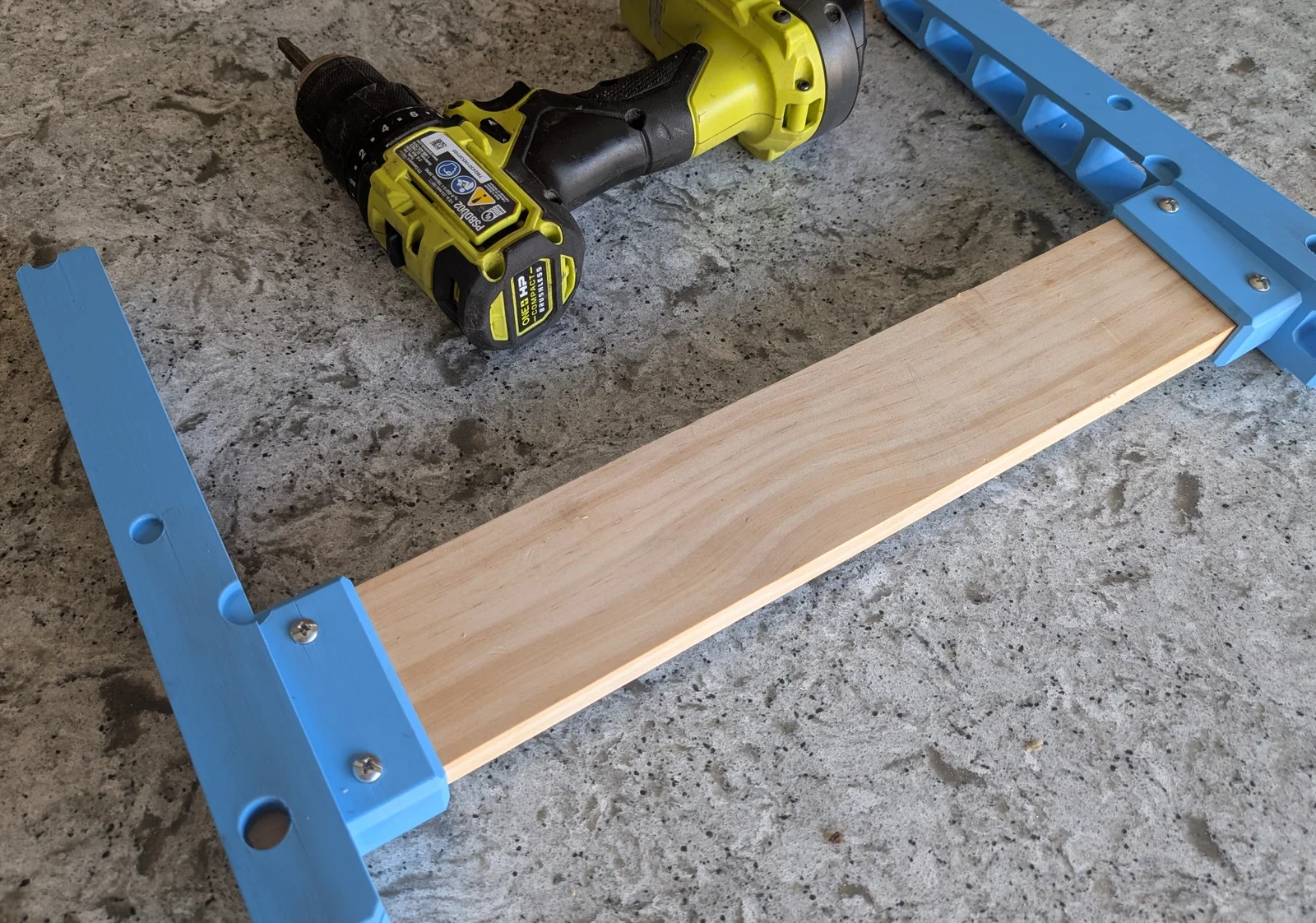

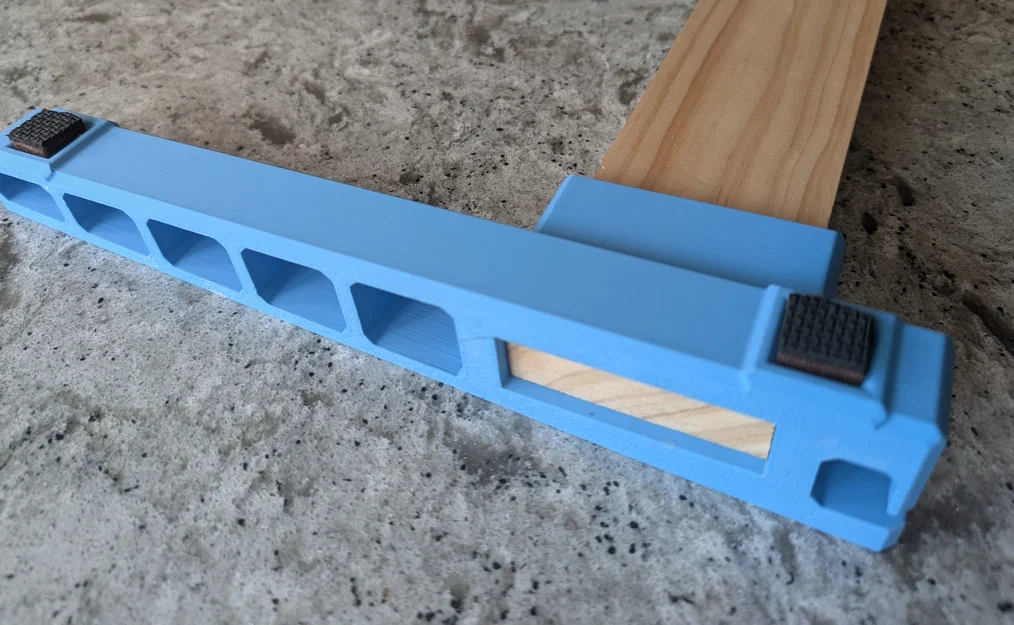

Hai bên riser được nối với nhau bằng một thanh gỗ thông 1x4 (3.5" x 3/4"), bạn có thể dễ dàng tìm thấy ở các cửa hàng vật liệu xây dựng với giá dưới 5$. Độ dài thanh gỗ nên từ 16" đến 17-½" (loại đầu kín) hoặc 18" (loại đầu hở), cố định bằng 2 vít gỗ mỗi bên. Helix sẽ nằm chắc chắn nhờ vào 2 miếng đệm dưới đuôi máy. Khi bắt vít, tôi khuyên bạn nên lật ngược Helix lại, đặt riser vào vị trí để đảm bảo khớp hoàn toàn trước khi vặn.

Phần đáy cũng có các vị trí để bạn gắn thêm miếng đệm cao su nếu cần. Hoặc nếu muốn cố định lên pedalboard, bạn có thể dùng vít dài xuyên qua thanh gỗ ngang.

Bản in này không cần hỗ trợ (support), bạn có thể dùng PLA, PETG hay bất cứ loại nhựa nào mình có. Tôi đã dùng PLA cho bản mẫu và thấy nó rất cứng cáp. Tôi in với độ phủ (infill) cubic 15%. Tôi in trên máy BambuLab P2S (256mm²) nhưng đã thiết kế để các chi tiết có thể đặt chéo vừa vặn trên bàn in 220mm².

Tôi đã cố gắng làm nó thật chắc chắn mà vẫn tiết kiệm nhựa, dù kỹ năng thiết kế của tôi vẫn còn hạn chế... 🫤

Hy vọng mẫu này sẽ hữu ích cho các anh em đang sử dụng Helix!
