Vỏ case cho RAK WisBlock 19007 và pin dùng cho Meshtastic

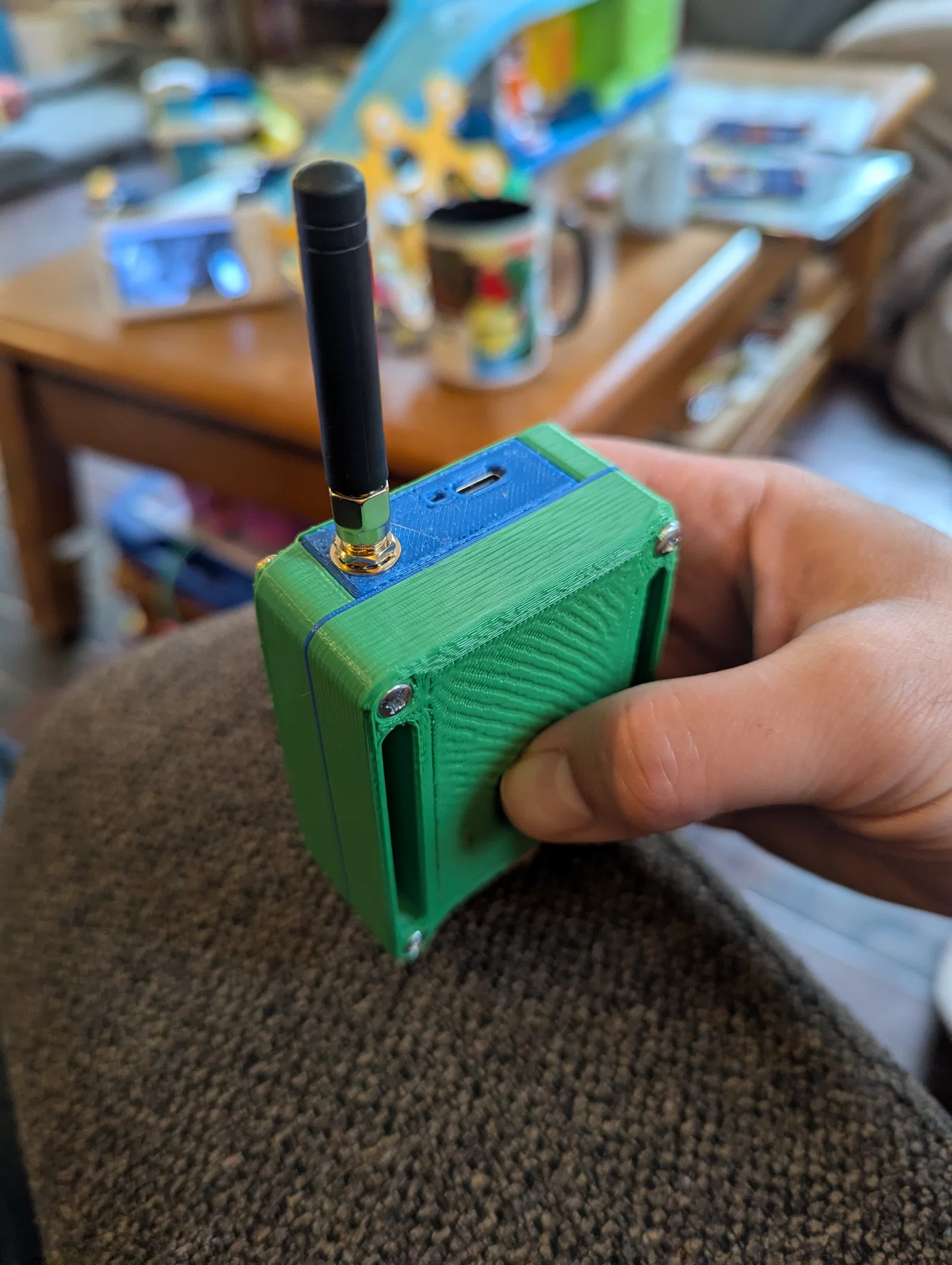

Mình vừa mua một bộ Meshtastic starter kit cho RAK19007 WisBlock (và RAK4631) kèm viên pin 12x40x65mm, nhưng khổ nỗi là tìm mãi không ra cái case nào vừa với viên pin đó. Thế nên mình đã tự thiết kế cái này để giải quyết vấn đề đó.

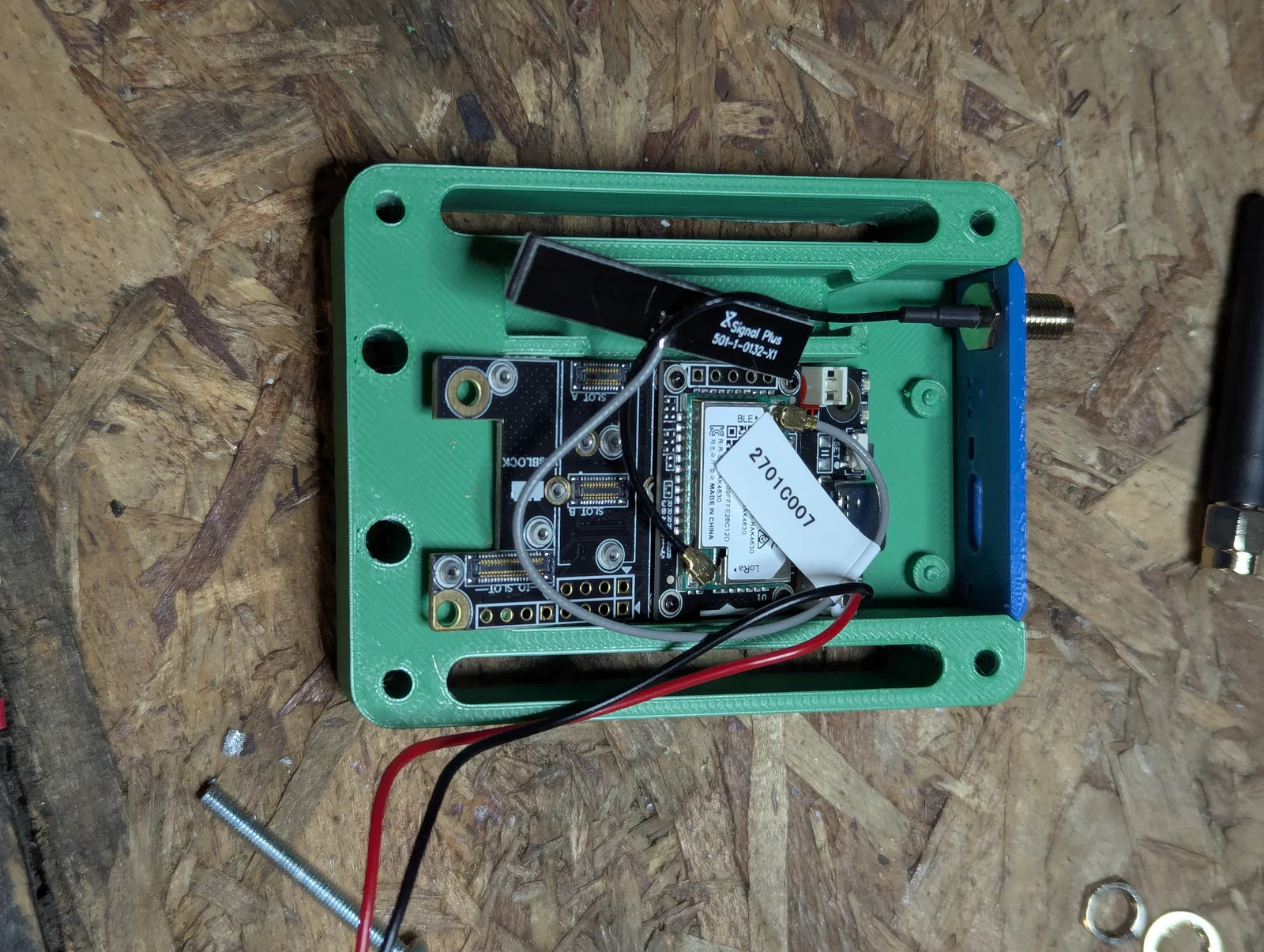

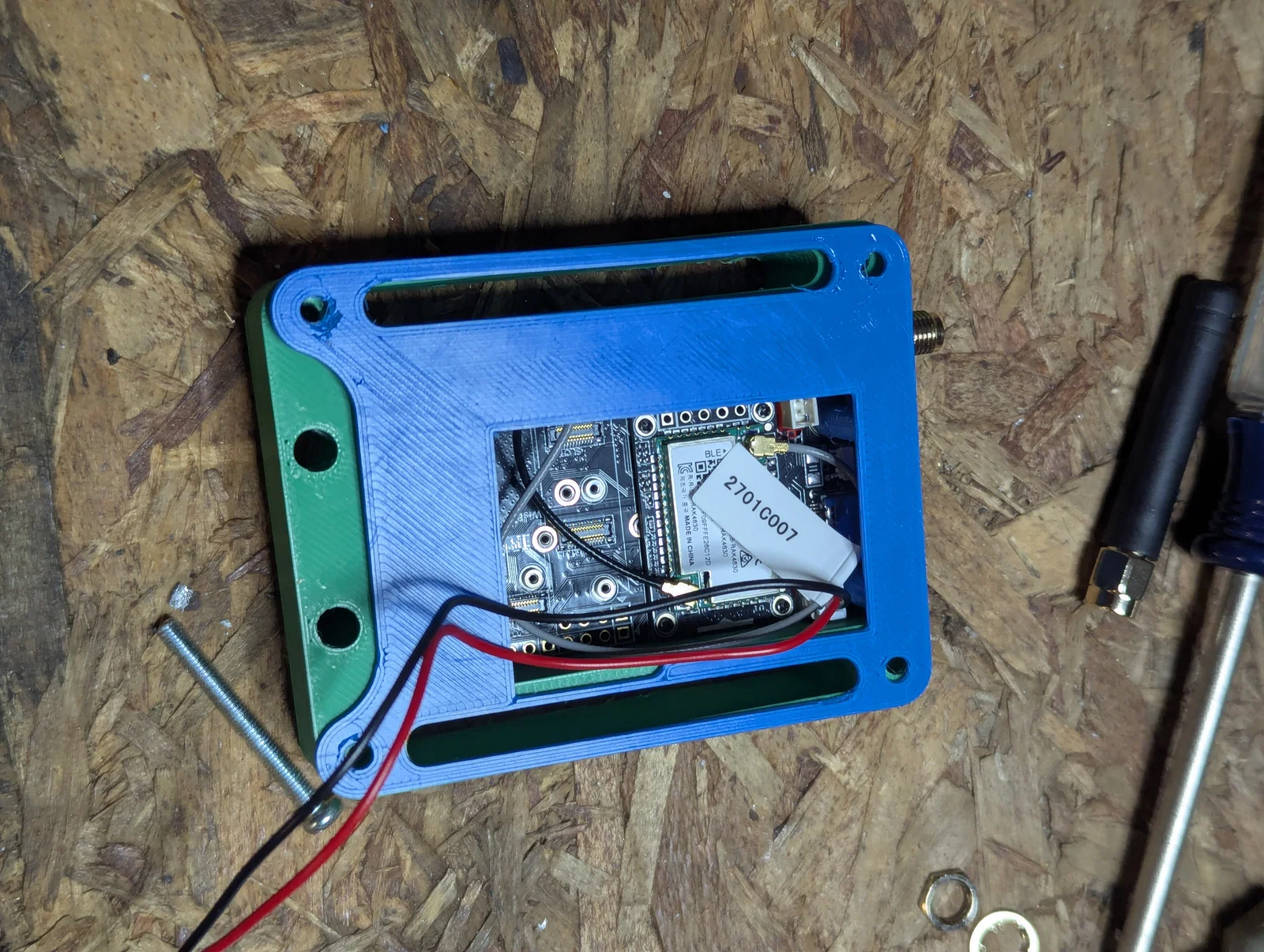

Case này được thiết kế với các phần mỏng ngay phía trên đèn LED để bạn có thể nhìn thấy ánh sáng xuyên qua nhựa PLA. Lưu ý là case không chống nước đâu nhé. Mình có chừa sẵn các khe và lỗ xung quanh viền để bạn tiện gắn lên bất cứ đâu nếu cần. Bạn nhớ lắp tấm ốp cuối (đã gắn sẵn đầu nối SMA) vào trước khi đặt bảng mạch RAK19007 vào nhé. Các chốt trên tấm trung tâm sẽ giữ cố định bảng mạch và ăng-ten bluetooth.

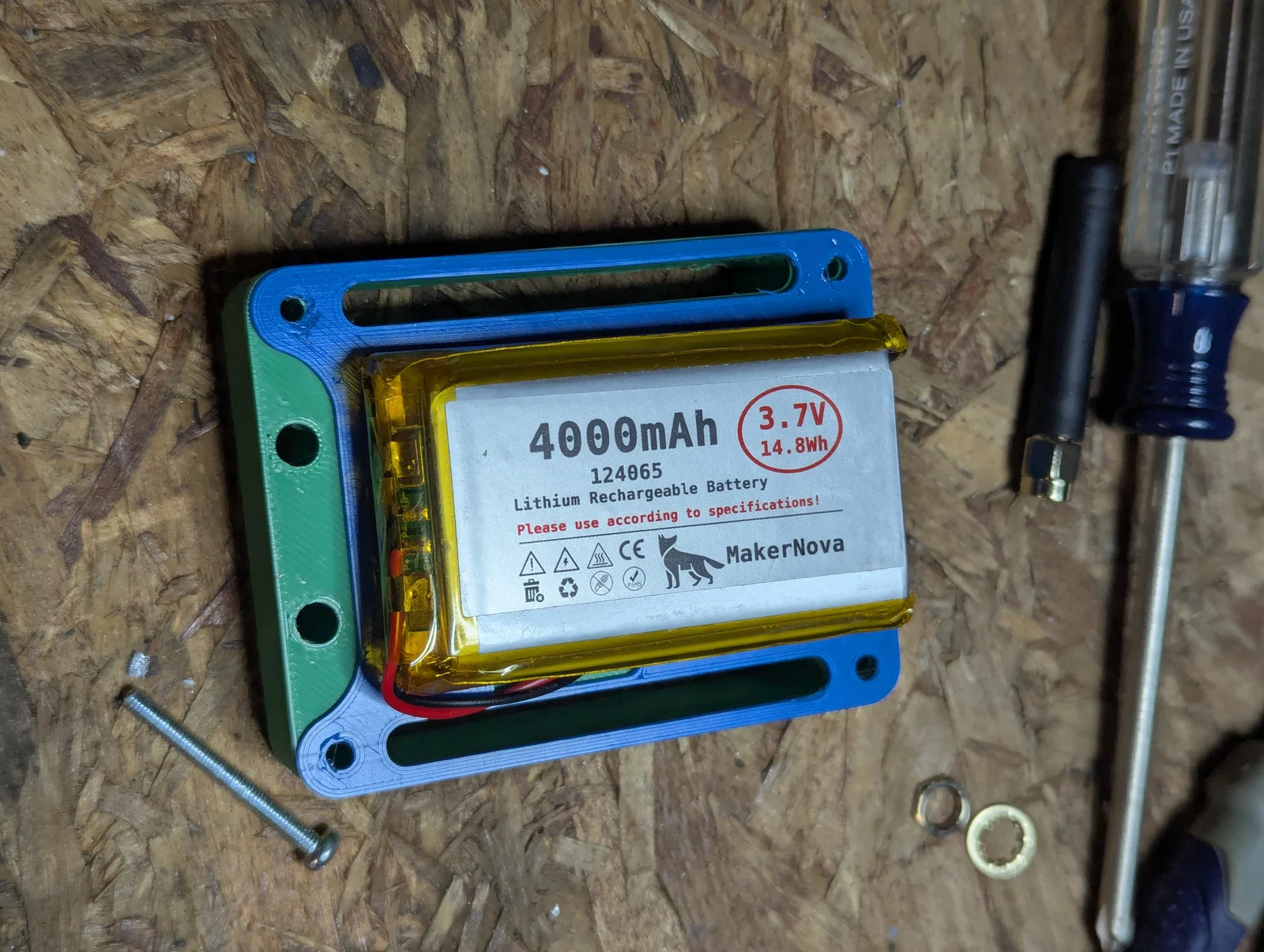

Mình đã mua bộ kit này: https://store.rokland.com/products/rak-wireless-wisblock-meshtastic-starter-kit, phiên bản kèm pin 4000mAh. (Lưu ý: Mình cũng có đính kèm file STL cho loại pin nhỏ hơn là 12x36x67mm, 3000mAh. Tuy nhiên mình chưa có viên pin đó và cũng chưa in thử các file này, nên nếu bạn có in thì phản hồi cho mình biết xem nó vừa vặn không nhé).

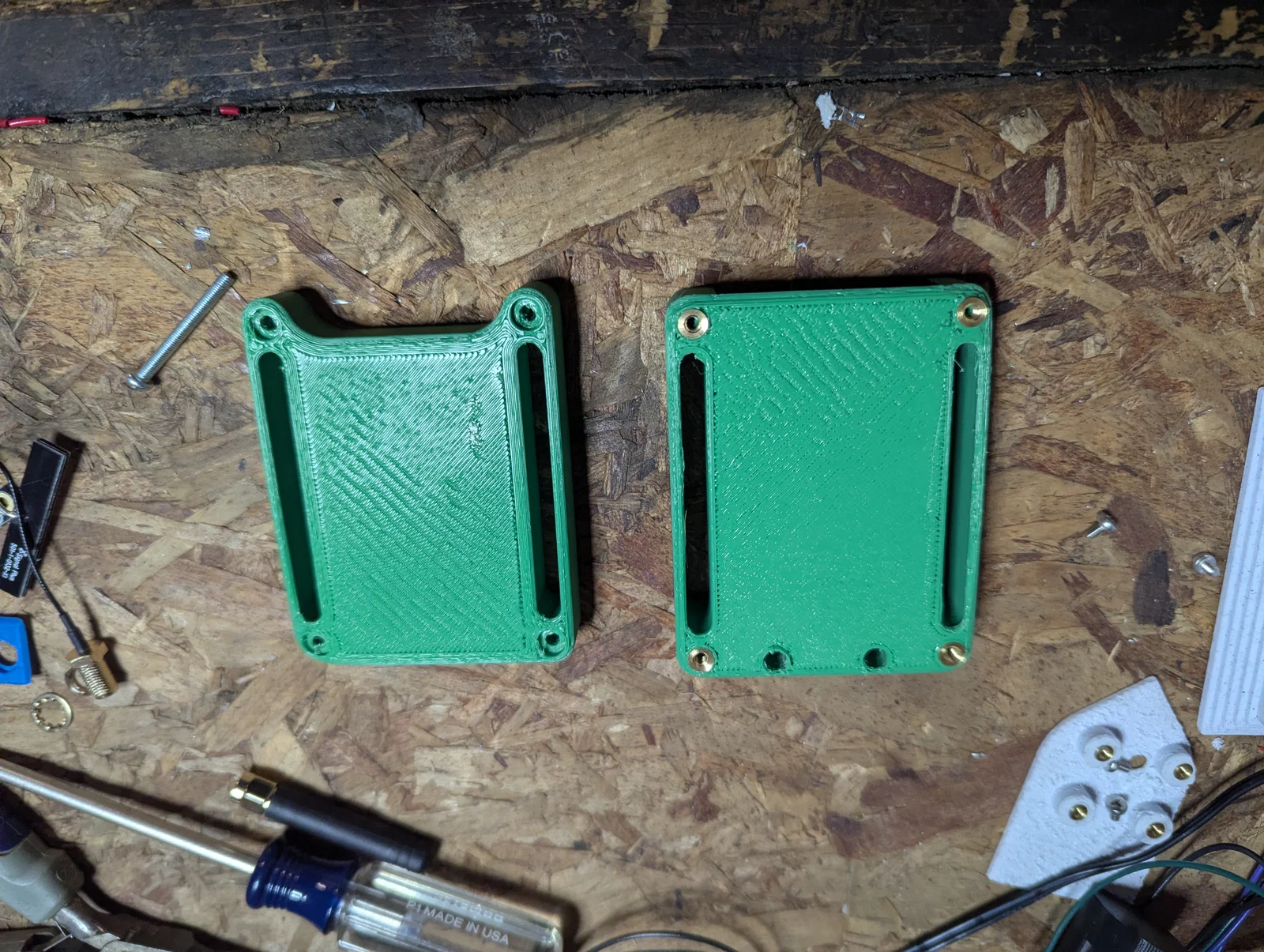

Để lắp ráp, bạn cần dùng 4 ốc vít M3x30mm và 4 miếng đệm nhiệt (heat set inserts) M3. Các lỗ dành cho miếng đệm nhiệt nằm ở phần nửa case được đánh dấu "bottom" (đáy) - còn lỗ ở phần "top" (nắp) được thiết kế để vừa với đầu ốc vít.

• Heat set inserts: https://www.mcmaster.com/94180A331/
• Screws: https://www.mcmaster.com/92000A132/
