Bộ Whoop Kit cho Jeno 3"

Bộ Whoop Kit cho Jeno 3"

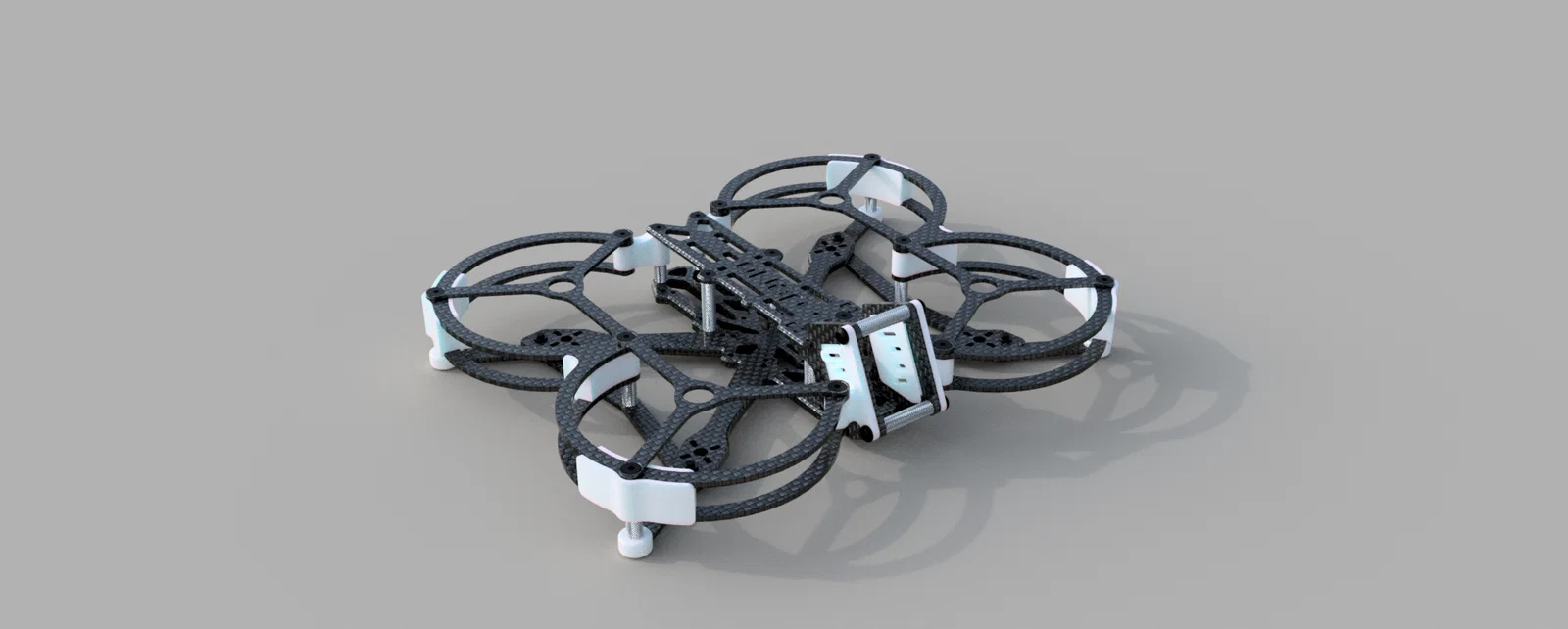

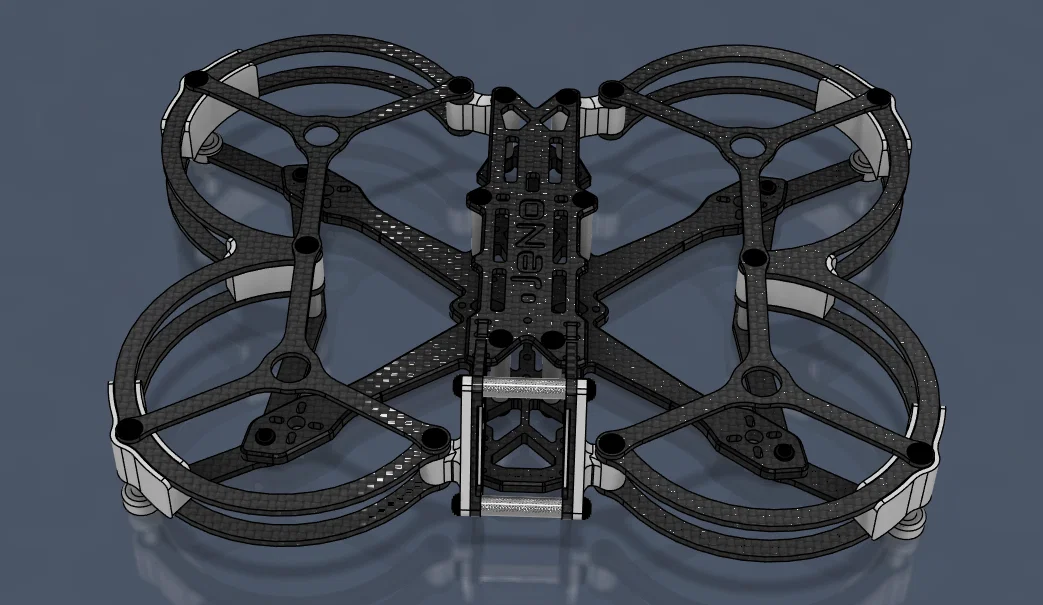

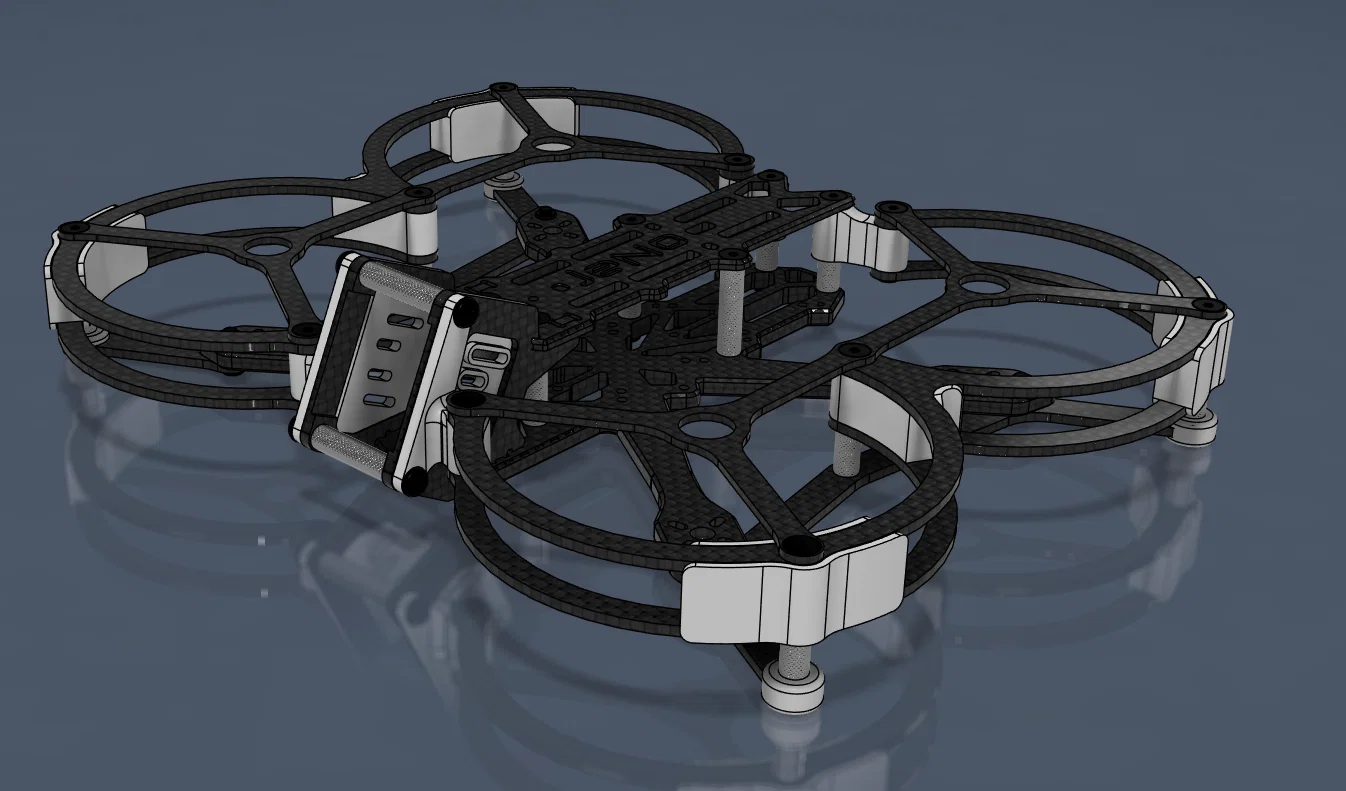

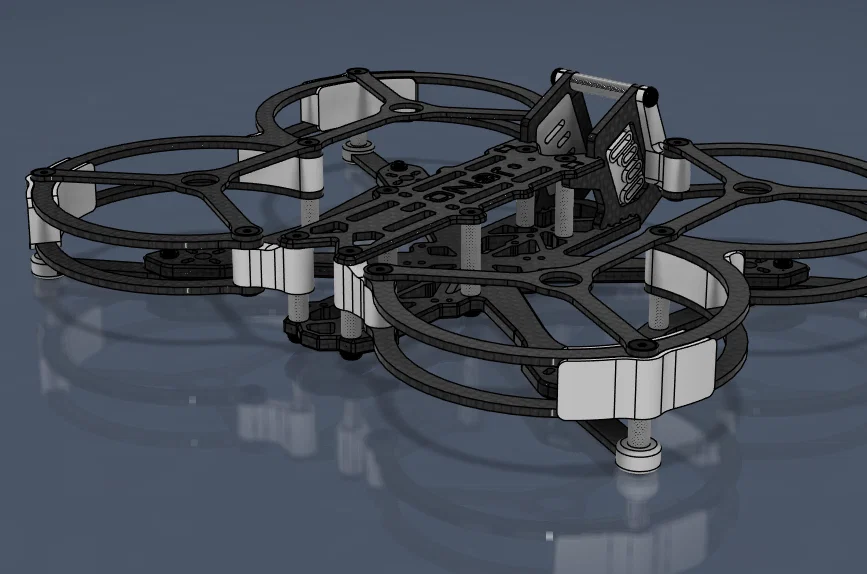

Đây là bộ kit cho phép bạn chuyển đổi chiếc Jeno 3 thành một chiếc drone dạng whoop.

Giới thiệu

Bộ kit bao gồm nhiều linh kiện cần được in ấn như sau:

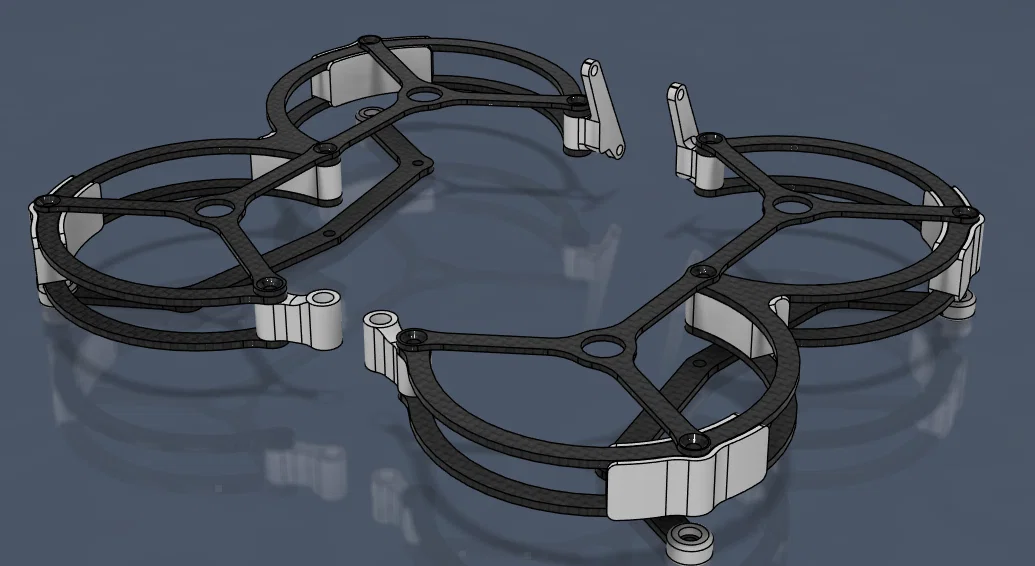

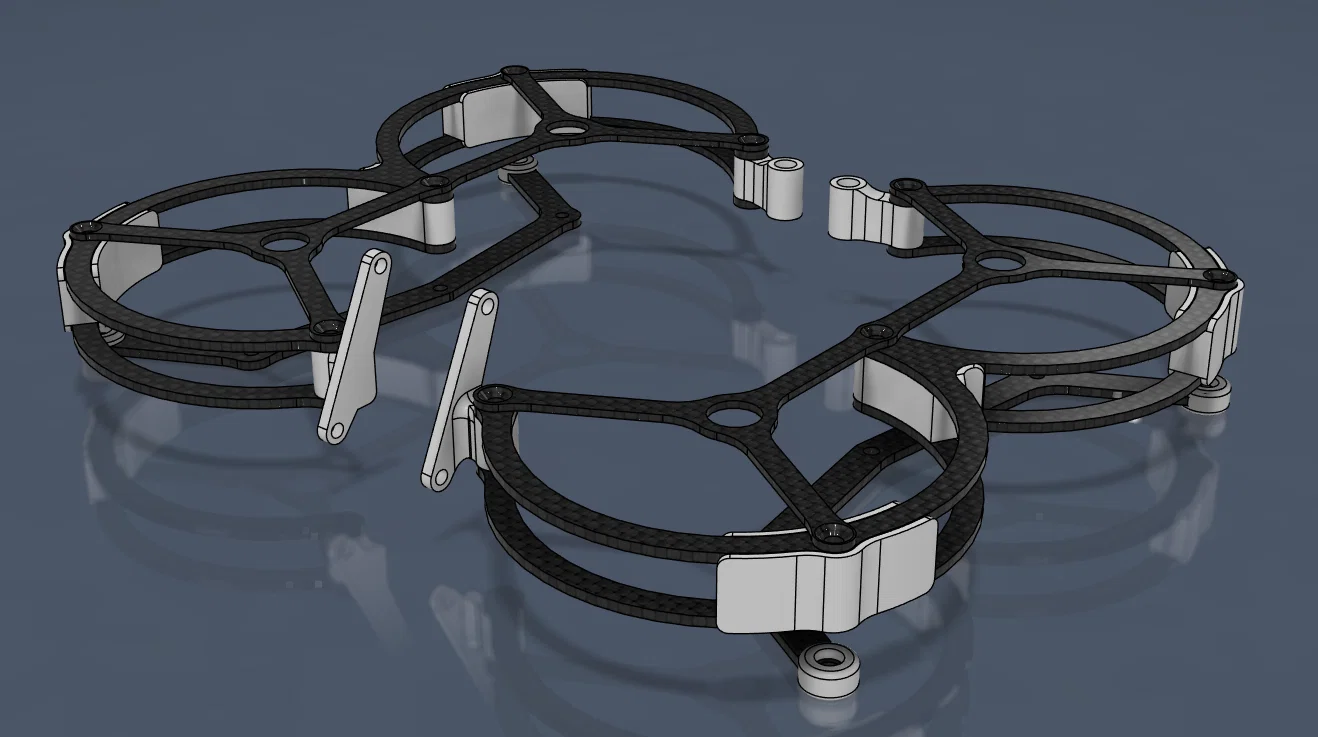

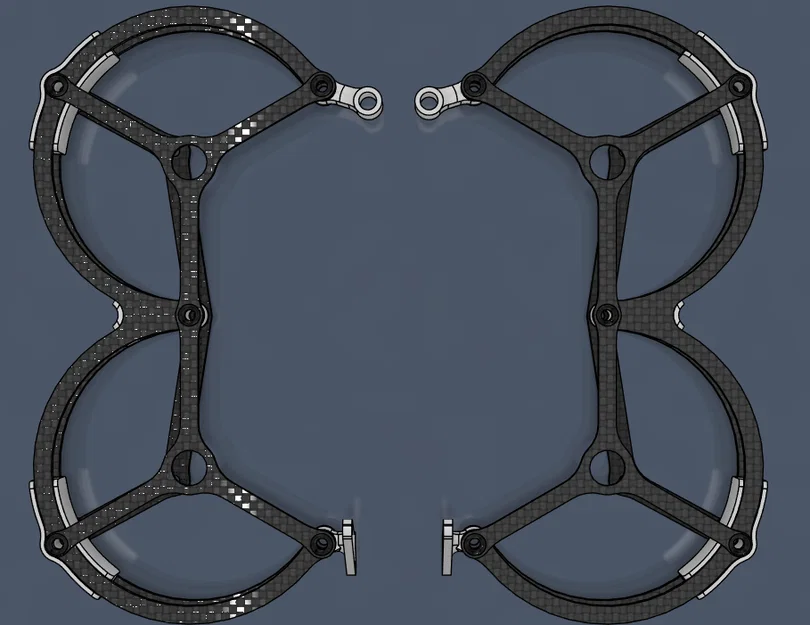

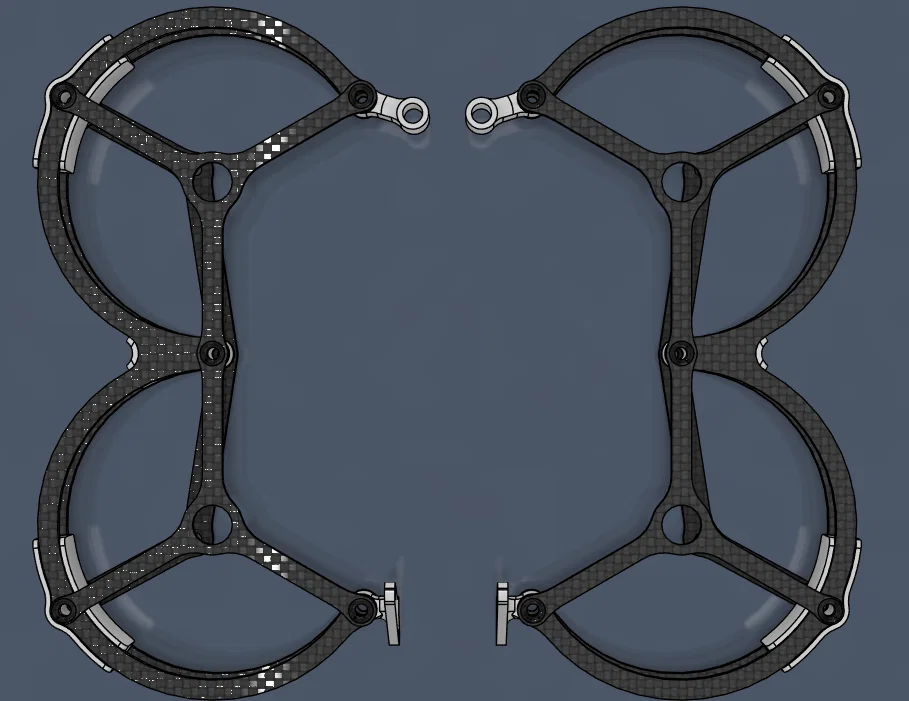

Chi tiết khung

Từ trên xuống dưới (các bộ phận bằng carbon)

• Thanh gia cố: Đây là phần chính hỗ trợ toàn bộ hệ thống ống dẫn.
• Ống dẫn dưới: Phần ống carbon bên dưới, dùng để giữ các linh kiện TPU, ống dẫn trên và bộ phận bảo vệ.
• Ống dẫn trên: Phần này chắc anh em nhìn là hiểu ngay.
• Bảo vệ trên: Tùy chọn nhưng rất khuyến khích nếu bạn muốn khung cứng cáp và bảo vệ cánh quạt tối đa.

Lưu ý quan trọng: Ống dẫn trên và dưới không giống nhau, phần dưới được thiết kế để gắn tán nhấn (pressnuts).

Các bộ phận TPU

• Giá đỡ ống dẫn: Giữ hai ống dẫn cố định với nhau.
• Chân đế: Miếng đệm TPU nhỏ để bảo vệ khung khi tiếp đất.
• TPU mặt trước: Gắn vào tấm camplate và giữ cố định các ống dẫn.
• TPU mặt sau: Gắn vào các miếng đệm (spacers) phía sau của khung.
• Giá đỡ ống dẫn giữa: Giữ các ống dẫn bằng ốc vít ở chính giữa.

Phần cứng bổ sung

Bạn sẽ cần thêm phụ kiện để lắp ráp khung:

• Ốc M3x6 (x14)
• Ốc vát M3x6 (x10)
• Tán nhấn M3 (x8)

Các phiên bản:

V1.1 - Bổ sung thêm một file bị thiếu trước đó. V1 - Đăng tải lần đầu.
