Khung gắn Raspberry Pi 4 chuẩn 1U cho tủ rack

Khung gắn Raspberry Pi 4 chuẩn 1U của russross qua https://www.thingiverse.com/thing:4125055

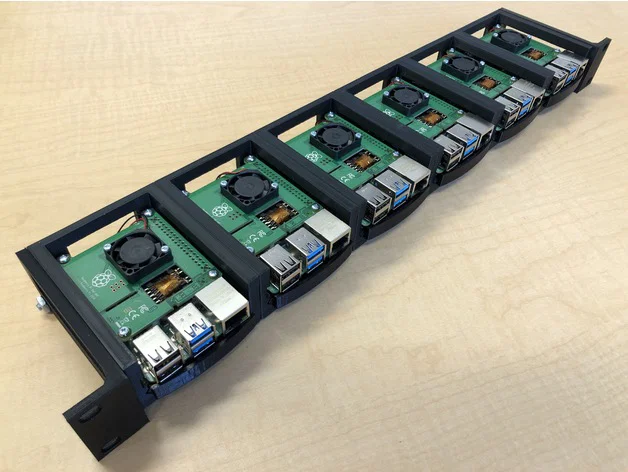

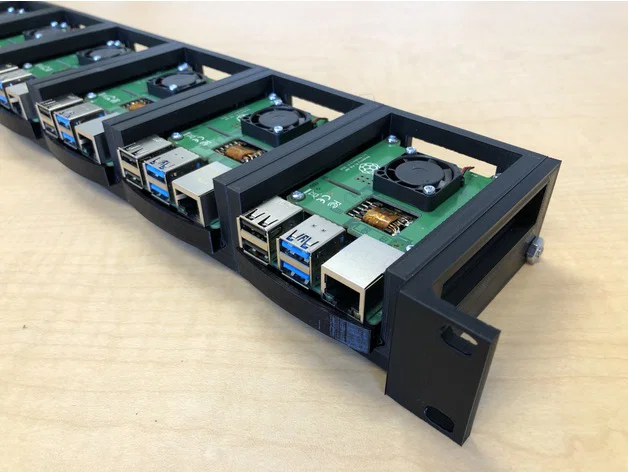

Đây là khung gắn giúp lắp Raspberry Pi 4 vào tủ rack tiêu chuẩn 19-inch. Thiết kế này hỗ trợ gắn 6 chiếc RPi 4 sử dụng Power Over Ethernet (PoE) trong không gian 1U, tạo ra một hệ thống cluster rất gọn gàng. Mình dùng PoE hat chính hãng từ Raspberry Pi Foundation có giá khoảng $20.

Đây là phiên bản biến thể từ khung 2U mình từng làm trước đây:

• Khung gắn Raspberry Pi 4 chuẩn 2U

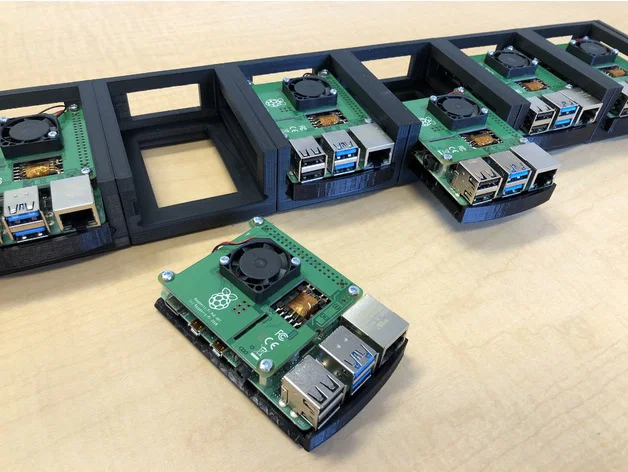

Vì dùng chung thiết kế khay nên bạn có thể dễ dàng di chuyển các máy giữa hai loại khung này. Thiết kế 1U này cho phép bạn mở rộng dần dần, tuy nhiên mình vẫn thích bản 2U hơn và khuyên dùng nó thay vì lắp 2 cái rack 1U nếu bạn định chạy hơn 6 máy.

Đây là các thành phần bạn cần để hoàn thiện cluster 6 chiếc Pi:

Cần in:

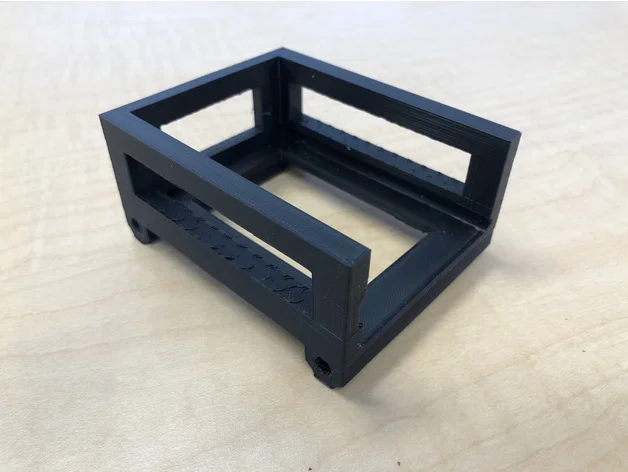

• 6 phần khung (frame)
• 6 phần khay (tray)

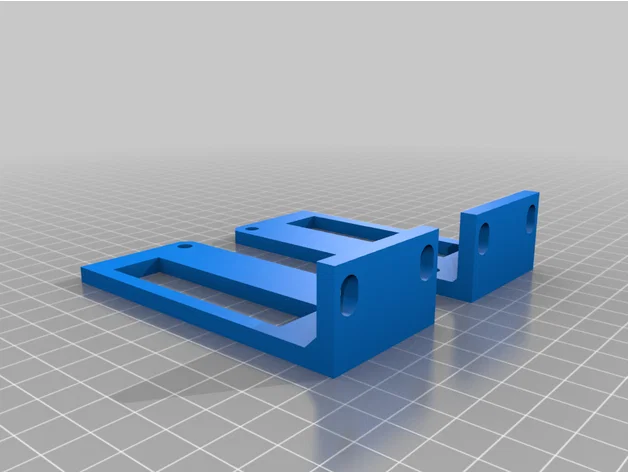

• 1 cặp phần tai gắn (cả hai tai nằm trong cùng một file)

Phần cứng khác:

• 2 thanh ren cắt dài 17 5/8 inch (khoảng 44.7 cm). Bạn nên mua thanh 36-inch để cắt làm đôi. Có thể dùng cưa sắt hoặc máy cắt cầm tay. Kích thước #10 (Mỹ) là vừa, nếu dùng hệ mét thì M5 sẽ tương đương (bạn cần tải file OpenSCAD để chỉnh kích thước lỗ).
• 4 đai ốc (hex nuts) vừa với thanh ren.
• 24 ốc vít M2.5 x 12 (4 con cho mỗi chiếc Pi).

Các linh kiện còn lại (đệm, ốc) đã có sẵn trong bộ PoE hat. Bạn sẽ thừa ra 4 con ốc từ mỗi bộ PoE hat khi thay thế bằng ốc M2.5 x 12 nêu trên.

Cuối cùng, bạn cần một bộ chuyển mạch PoE và cáp Ethernet cho mỗi chiếc Pi.

File nguồn OpenSCAD được đính kèm để bạn dễ dàng tùy chỉnh:

• Thay đổi kích thước thanh ren hoặc ốc gắn rack 19-inch.
• Điều chỉnh độ khít của khay trượt vào khung tùy theo máy in và loại nhựa bạn dùng (mình dùng nhựa PLA).

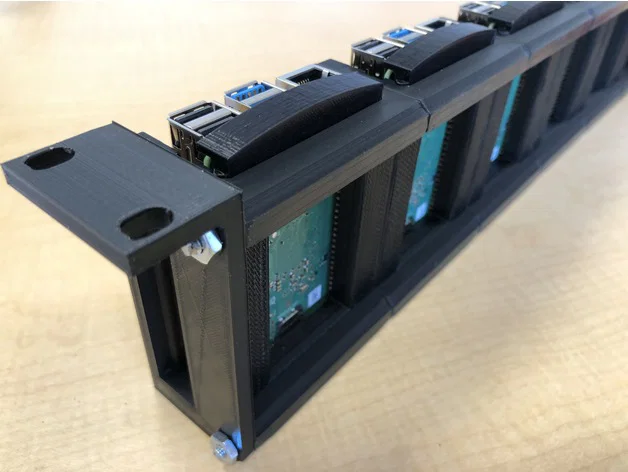

• Điều chỉnh độ lùi (setback) của khung so với mặt rack để tránh đai ốc ở đầu thanh ren bị cấn vào ốc rack.
