Pestle Rotational Bowden

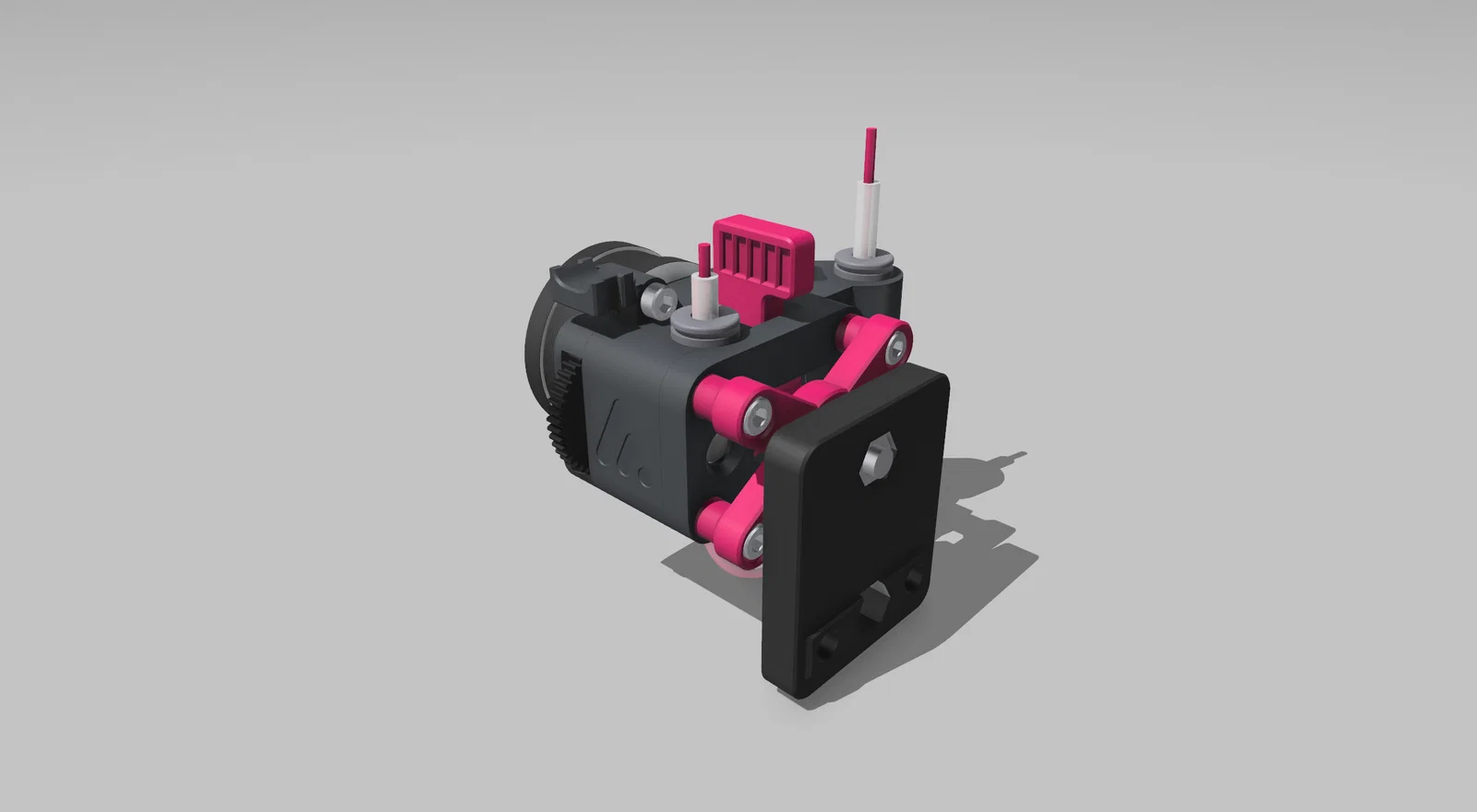

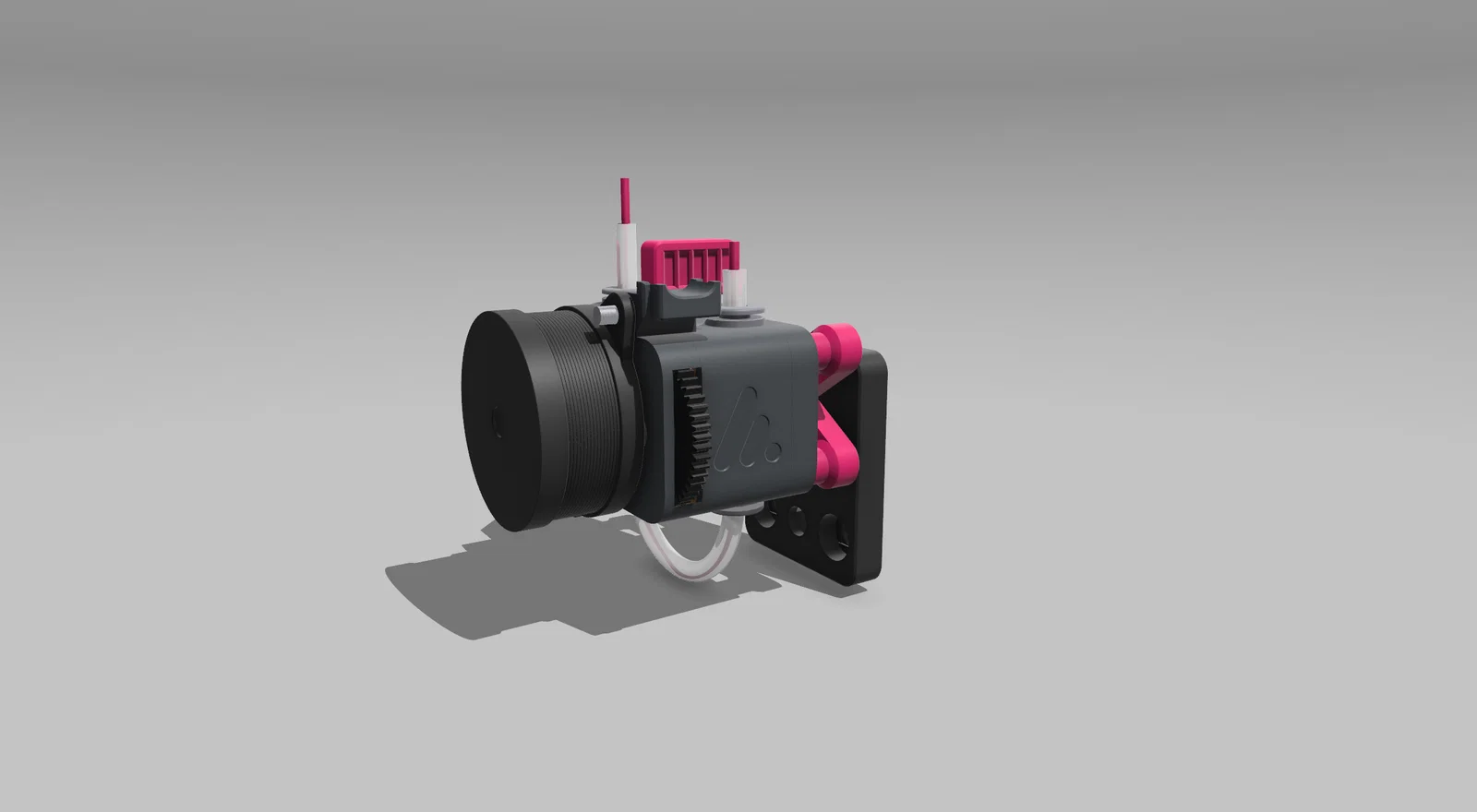

Bộ extruder này được gắn trực tiếp trên trục X-gantry và có khả năng xoay linh hoạt. Vị trí lắp đặt mới này giúp cắt giảm khoảng 50% chiều dài ống Bowden. Đồng thời, khả năng xoay giúp giảm bớt độ cong của đường dẫn ống PTFE, kết quả là chiều dài ống Bowden giảm từ 50-60% so với các phương pháp lắp đặt truyền thống. Mình đang phát triển thêm nhiều loại ngàm để thích ứng hệ thống này với nhiều dòng máy in khác, từ Ender cho đến Prusa.

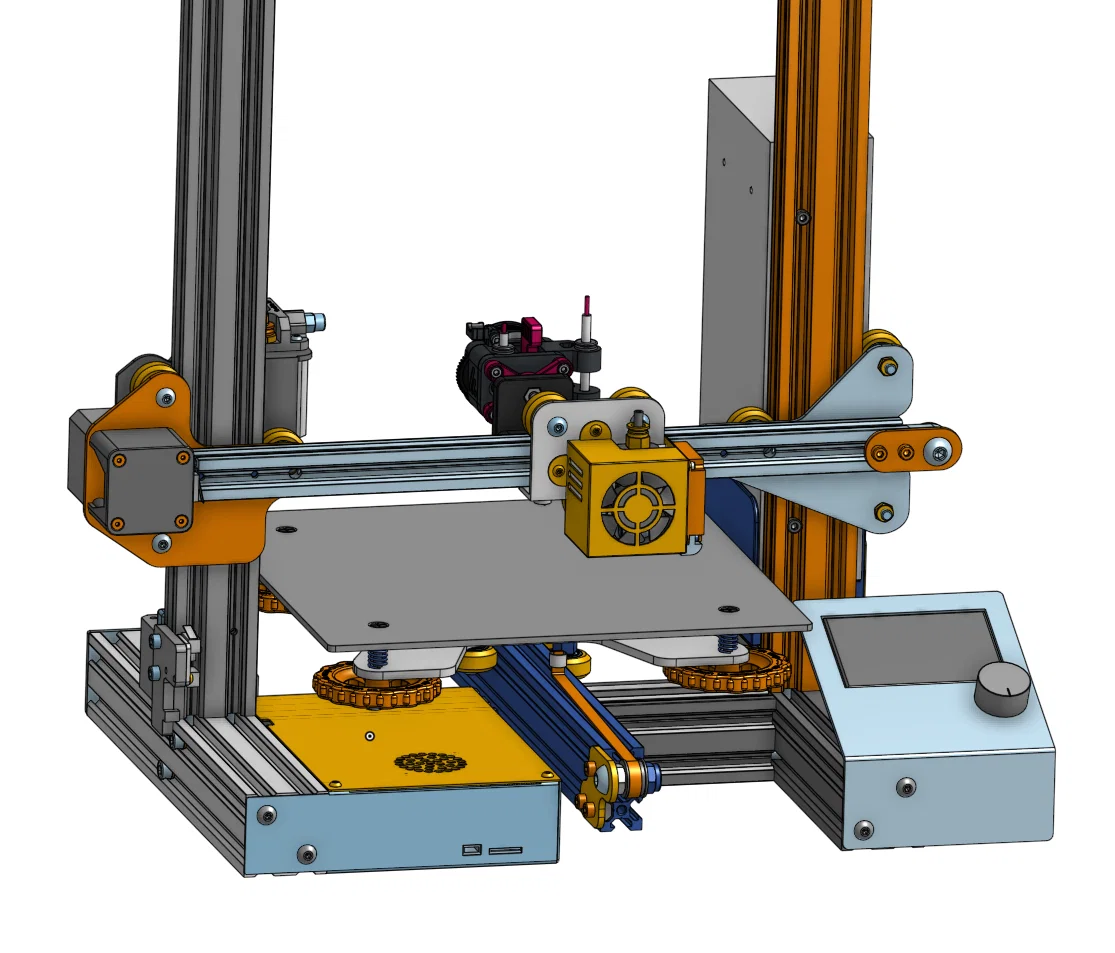

Ví dụ: Tổng chiều dài ống Bowden trên Ender 3 sẽ dưới 200mm.

Để được hỗ trợ hoặc theo dõi các dự án khác, mời các bạn tham gia Discord hoặc ghé thăm Github bên dưới.

https://discord.gg/aE49DW2xXe

https://github.com/Alchemical-3D/BETA_Pestle_Rotational_Bowden/blob/main/README.md

Đừng quên chia sẻ thành phẩm của bạn nhé!

THÔNG SỐ IN

Chất liệu - ABS/ASA (Lưu ý: Các bộ phận được thiết kế dựa trên độ co ngót của ASA & ABS, các loại nhựa khác có thể không hoạt động tốt).

Chiều cao lớp in (Layer Height) - 0.20

Độ rộng đường in (Extrusion Width) - Bắt buộc 0.4mm

Độ phủ (Infill) - 40%+

Loại Infill - Grid, Honeycomb, Triangle, hoặc Cubic

Số lớp vỏ trên/dưới (Top/Bottom Wall) - 4

Số vòng vách (Perimeter) - 4

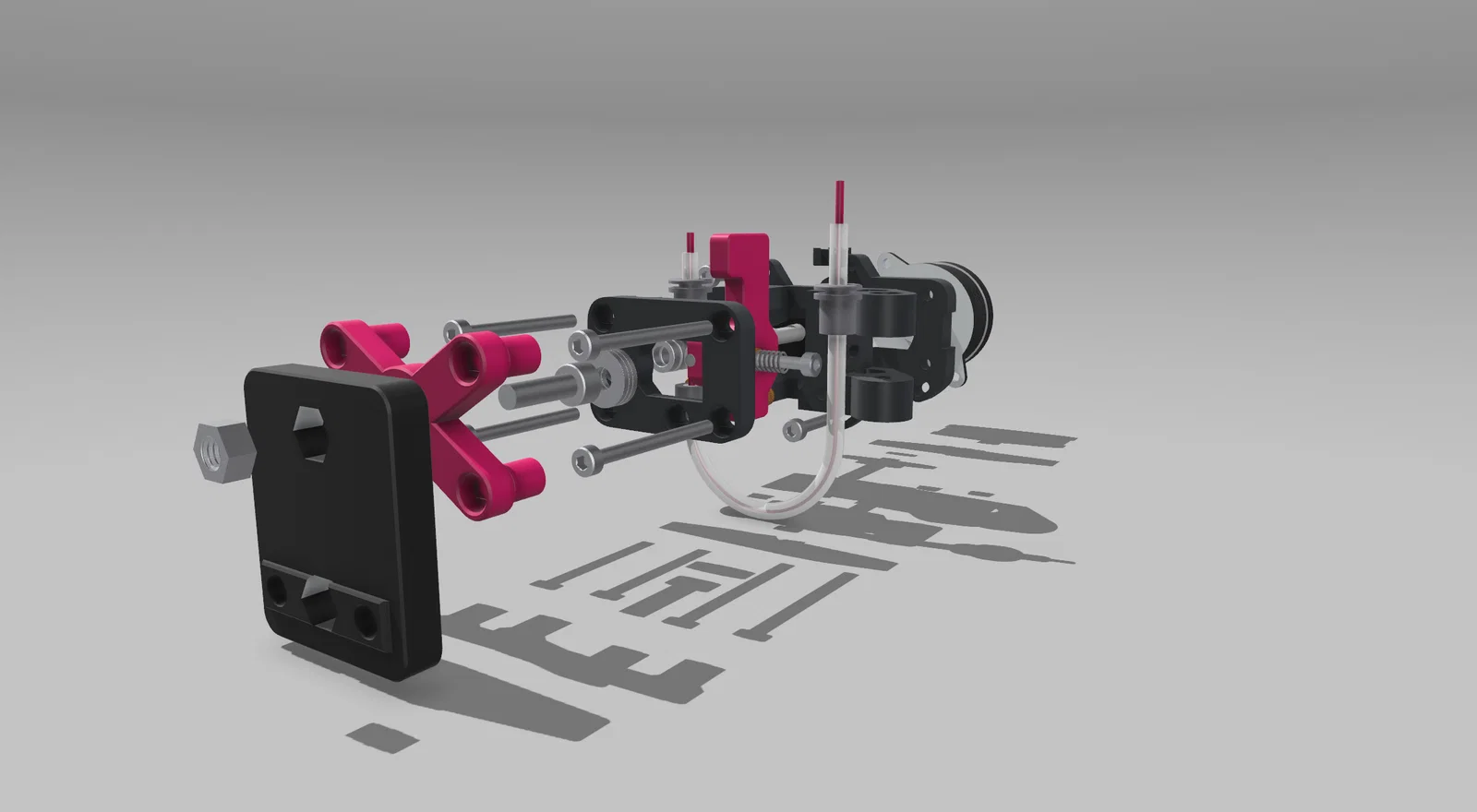

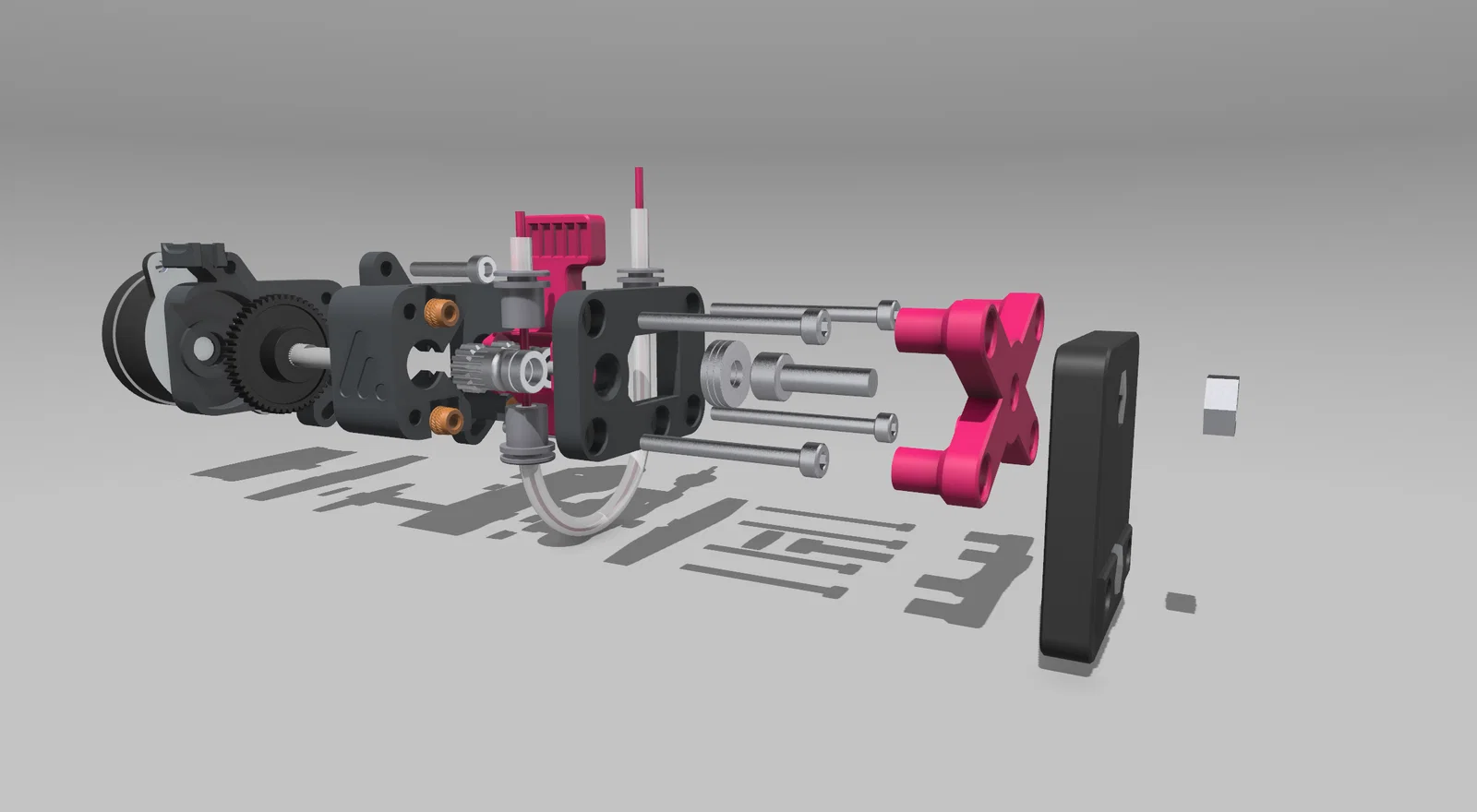

DANH MỤC LINH KIỆN (B.O.M.)

KB-3D và Alchemical-3D đã hợp tác tạo ra các bộ kit có thể tùy chỉnh để mua mọi thứ cần thiết cho Pestle. Nếu bạn không có sẵn hoặc không muốn mất công tìm kiếm từng linh kiện, bạn có thể mua trọn bộ tại đây chỉ với vài cú nhấp chuột!

Bộ kit tùy chỉnh cho Pestle Bowden qua KB-3D

Lưu ý: Đây là những linh kiện tối thiểu, tốt nhất bạn nên chuẩn bị dư ốc vít/ốc nhiệt, v.v.)

1. Số lượng 7 - M3x5x4 Heatsets (Hãy chắc chắn chọn loại có bề mặt khía cạnh, không lấy loại trơn)
2. Số lượng 2 - Thrust Bearing 5mm ID
3. Số lượng 1 - M3x16 SHCS (Ốc lục giác đầu trụ)
4. Số lượng 1 - M3x20 SHCS (Ốc lục giác đầu trụ)
5. Số lượng 2 - M3x30 SHCS (Ốc lục giác đầu trụ)
6. Số lượng 2 - M3x35 SHCS (Ốc lục giác đầu trụ)
7. Số lượng 3 - PC4-M6 Bowden Connector
8. Số lượng 1 - Bộ ruột Extruder BondTech BMG (Một số dòng clone cũng có các linh kiện phù hợp cho bản dựng này)
9. Số lượng 1 - Động cơ bước Nema 14 chịu nhiệt

Các mục khuyến nghị cao bên dưới

1. Số lượng 1 - Keo khóa ren (Loctite Blue hoặc loại có độ bám tương đương, cần lưu ý là keo khóa ren SẼ làm hỏng ASA/ABS nếu tiếp xúc trực tiếp, hãy cẩn thận khi bôi chỉ để keo dính trên các chi tiết kim loại thôi nhé.)
