Bộ cấp phát lon súp tích hợp đế Gridfinity

Đây là bản remix từ thiết kế soup can dispenser tuyệt vời của brdenos, nhưng mình đã chỉnh sửa một chút để nó tương thích hoàn hảo với hệ thống Gridfinity. Mình muốn dùng phần lưu trữ lon súp làm đế cho các ngăn và khay Gridfinity bên trên, và thiết kế gốc của brdenos là một khởi đầu rất tốt vì:

• Kích thước vốn đã rất gần với chuẩn Gridfinity
• Gọn gàng và tối ưu không gian cho các lon súp
• Vừa vặn với không gian của mình (đặc biệt là độ sâu rất khớp với nhu cầu)
• Tiết kiệm nhựa và thời gian in hơn so với các thiết kế khác

Để làm được điều đó, mình đã thêm vào một phiên bản đã cắt gọt của Stackable Gridfinity Baseplate từ Jufy111, giúp các hộp nhỏ không bị lọt vào phần chứa lon bên dưới. Kết quả là...

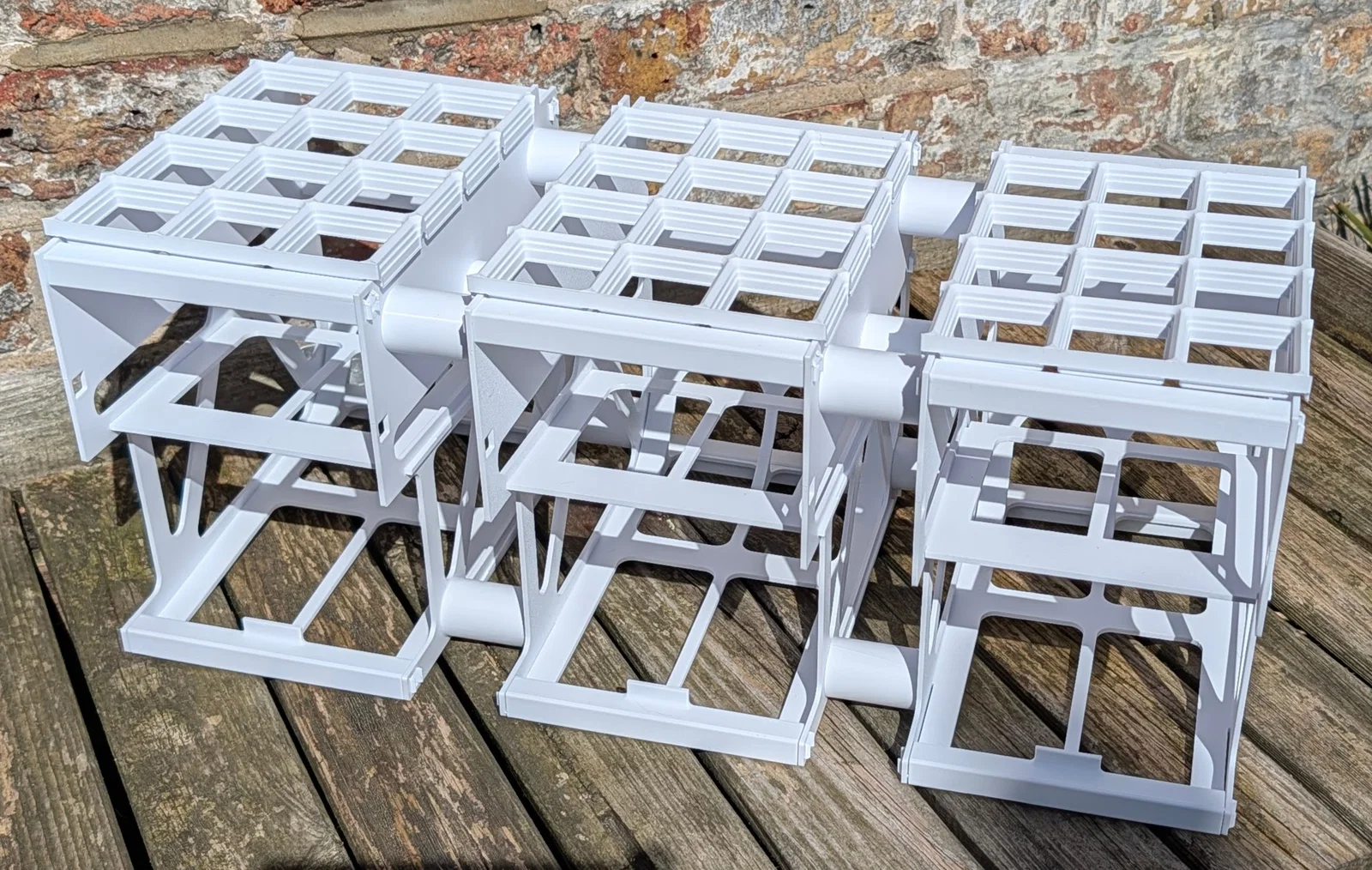

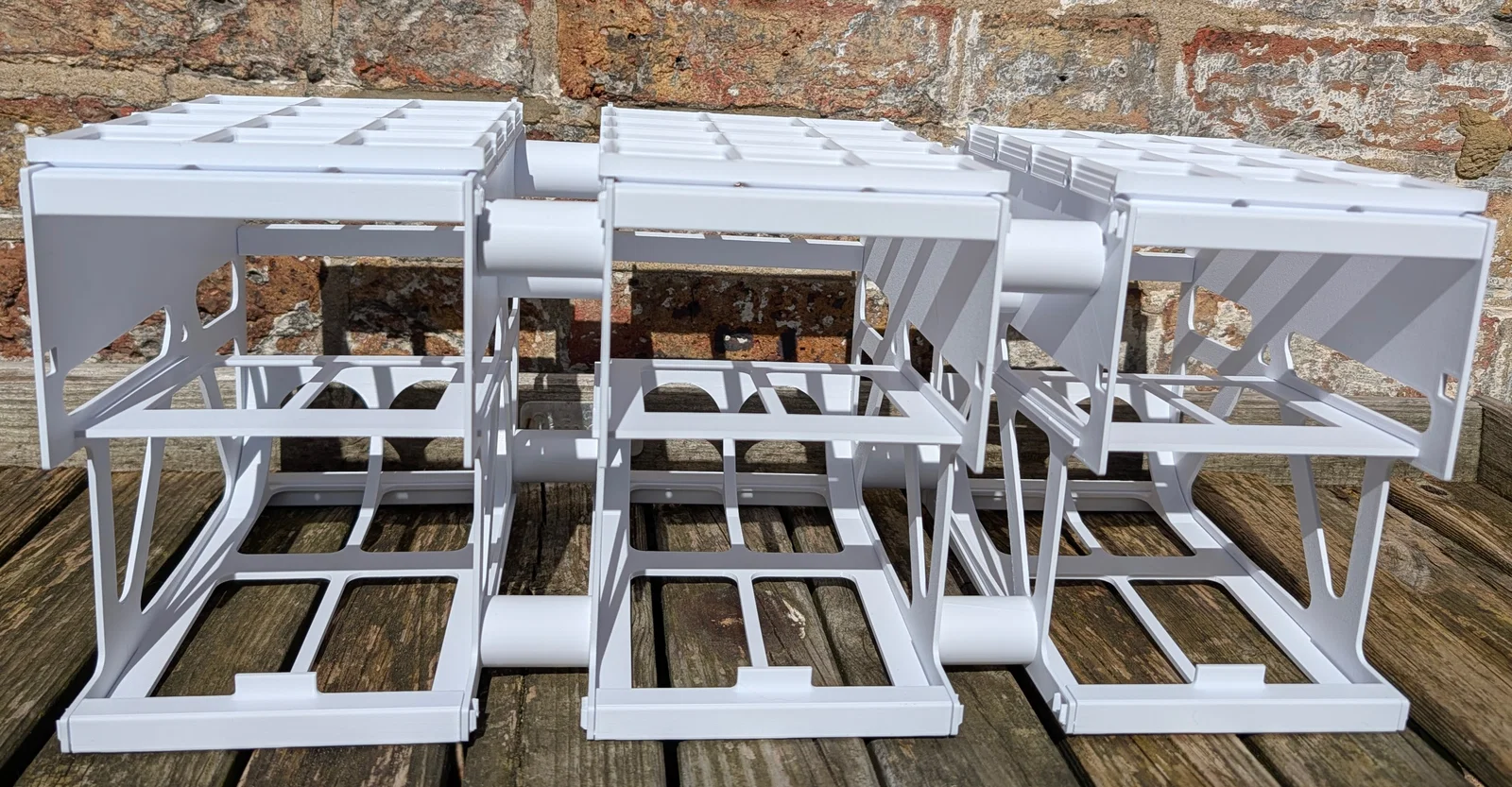

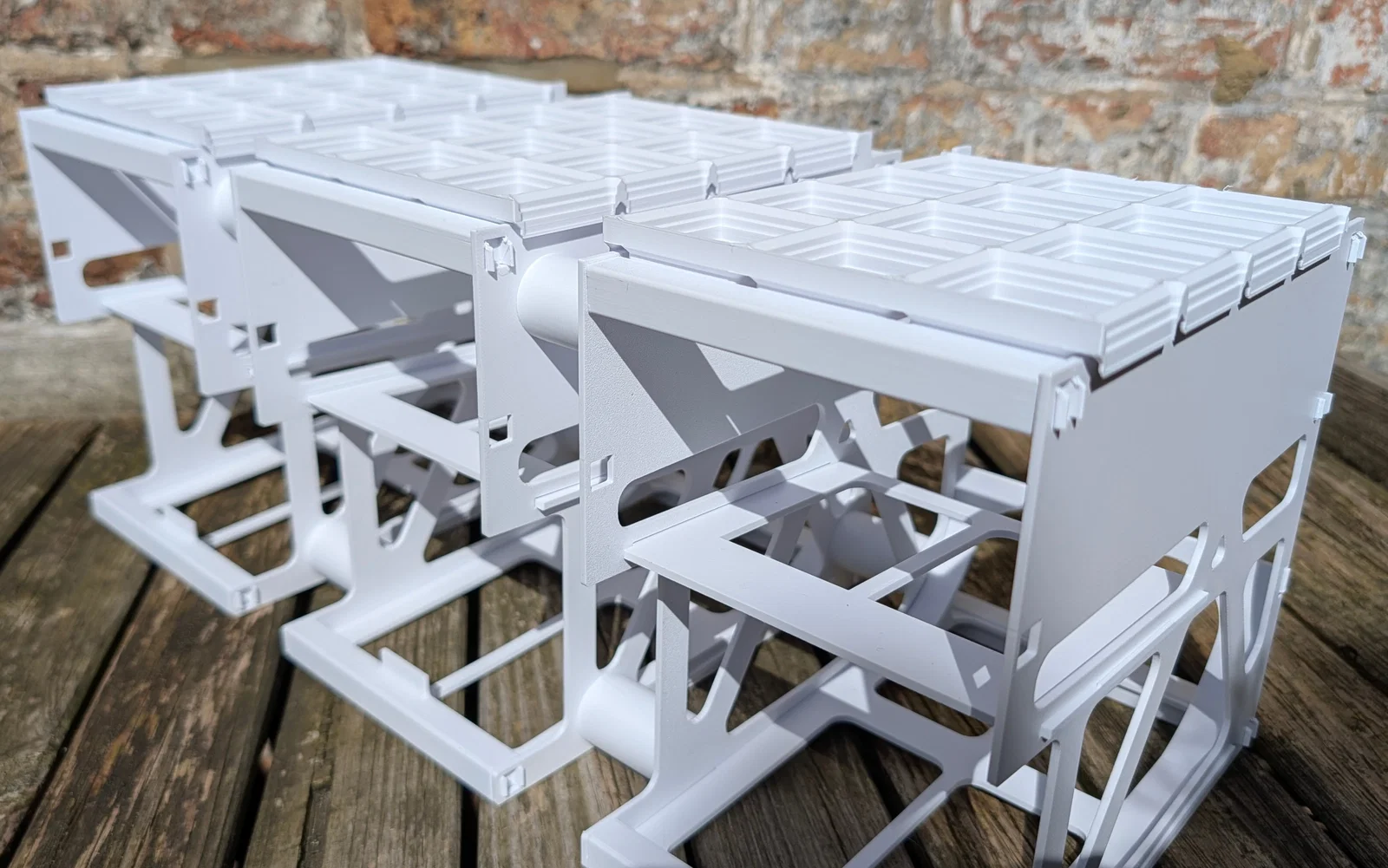

Mình hơi lười nên chỉnh sửa trực tiếp trên phần mềm slicer thay vì dùng CAD, nhưng thành quả thì cực kỳ chắc chắn! Các đặc điểm chính:

• Mặt trên của bộ cấp phát là đế Gridfinity 3x5
• Khoảng cách giữa các module là 1x5 Gridfinity
• Cải thiện độ cứng cáp so với mẫu gốc (vốn đã rất cứng cáp dù các mảnh ghép khá mỏng!)

Điểm trừ nhỏ là lon hơi bị kẹt giữa thanh đỡ phía trước và kệ chứa lon phía trên khi nhét vào. Mình cứ coi đó là tính năng để đảm bảo lon không bị rơi ra ngoài nhé :)

BOM (Danh sách vật liệu cần in):

• 2x tấm hông (end side panel)
• Cho mỗi module:
  • 1x giá đỡ lon dưới (bottom can rest)
  • 1x giá đỡ lon trên (top can rest)
  • 1x nắp đế (baseplate cap)
  • 4x đầu nối (connector)
  • 1x đầu nối chặn lon (can stop connector)
• Cho mỗi module -1 (tức là với mỗi module được ghép thêm):
  • 1x mối nối module - trái
  • 1x mối nối module - phải
  • 5x miếng đệm mối nối module
