Tấm ốp lưng Rook MK2 tích hợp vị trí gắn SKR3EZ và LDO LCP300-24D5

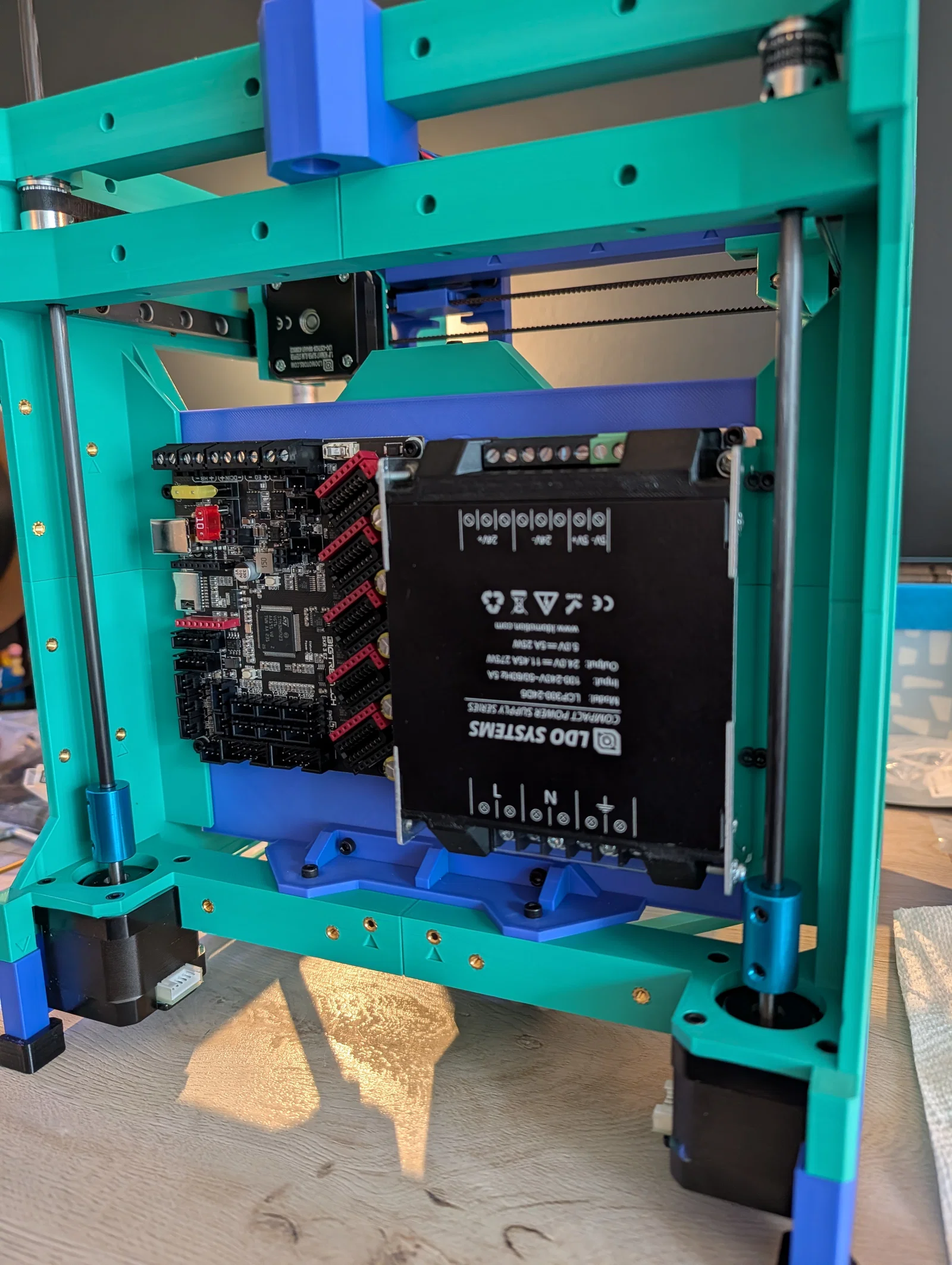

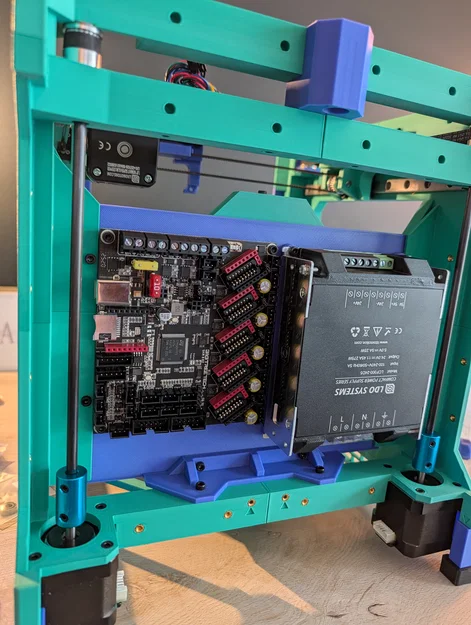

Tấm ốp lưng tùy chỉnh dùng để gắn bo mạch BTT SKR3EZ và bộ nguồn LDO LCP300-24D5 vào mặt sau của máy in 3D Rook MK2 của Rolohaun. Tấm ốp gốc được thiết kế để gắn các giá đỡ bằng keo nến, nhưng sau khi tự làm giá đỡ cho các thiết bị này, mình gặp vấn đề về việc căn chỉnh không được ưng ý. Việc tích hợp sẵn các vị trí bắt ốc ngay trên tấm ốp giúp mình cố định thiết bị chắc chắn và gọn gàng hơn nhiều so với dùng giá đỡ rời. Phần lớn là do mình muốn nhồi nhét mọi thứ vào trong máy và muốn thử nghiệm chạy RRF thay vì Klipper.

Các vị trí gắn bộ nguồn sử dụng ốc nhiệt (heat set inserts) để đảm bảo độ chắc chắn do bộ nguồn khá nặng.

Các linh kiện cần thiết:

• 4x ốc nhiệt m3x5x4
• 8x ốc vít m3x6
• Bộ nguồn LDO LCP300-24D5 (Link mua hàng)
• Bo mạch điều khiển BTT SKR3EZ
• Rook MK2
• Bộ sưu tập ngàm của Kanrog
