Tuốc nơ vít lực có thể điều chỉnh (Adjustable Torque Screwdriver)

Một chiếc tuốc nơ vít lực (torque screwdriver) dành cho các lực siết nhỏ. Tương thích với các đầu vít lục giác (hex bits) 1/4 inch. Bạn có thể dán thêm một viên nam châm nhỏ vào bên trong lỗ lục giác để giữ các đầu vít chắc chắn hơn.

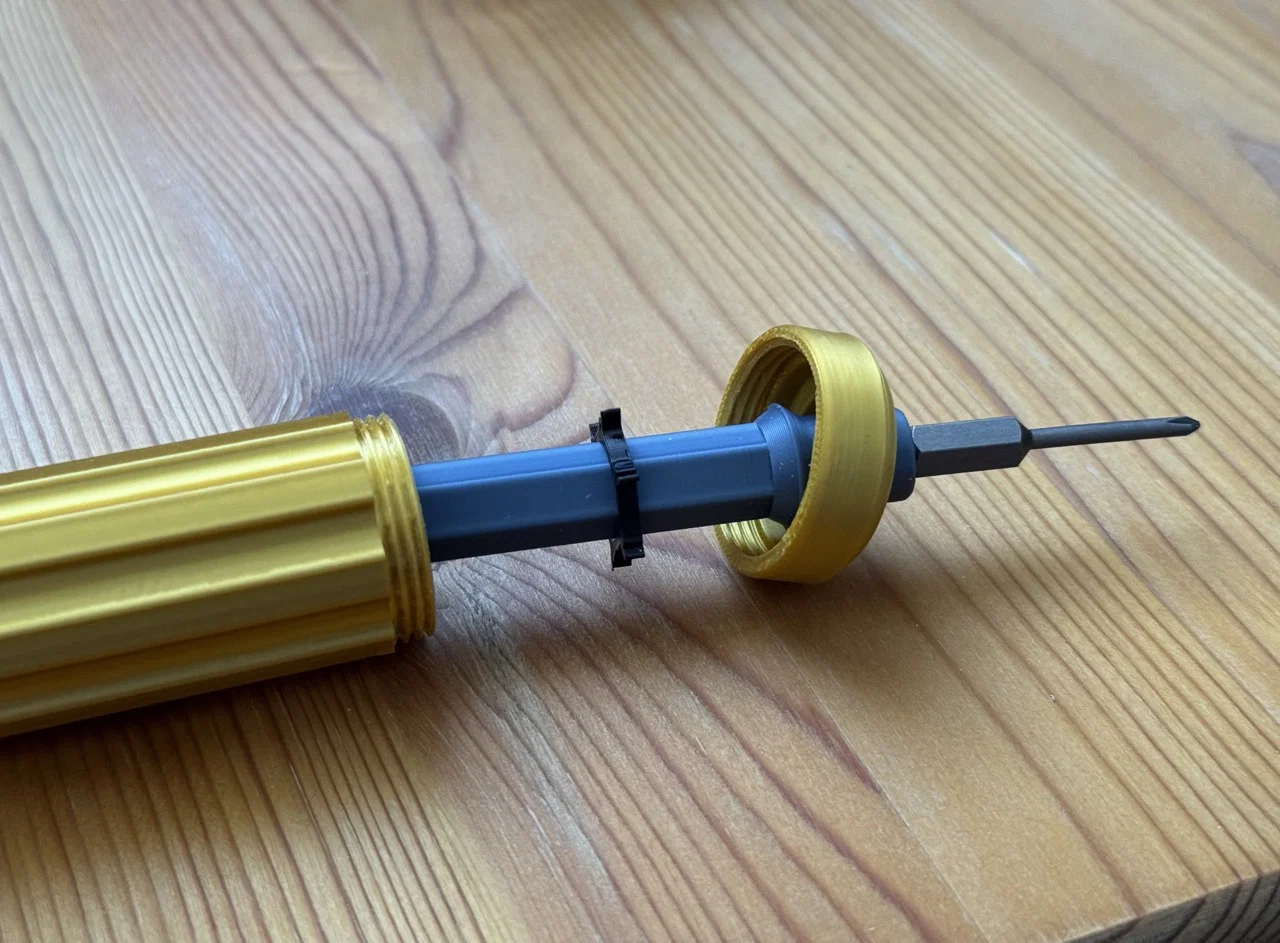

Giới hạn lực siết được điều chỉnh bằng cách thêm hoặc bớt các miếng chèn (inserts) làm bằng nhựa TPU vào trục chính. Khi đạt đến giới hạn lực, các cánh nhựa sẽ biến dạng và tuốc nơ vít sẽ trượt kèm theo một tiếng click nhẹ.

Tôi đã thử nghiệm thành công công cụ này ở mức khoảng 1Nm. Nếu bạn muốn in 3D một chiếc tuốc nơ vít hoặc cờ lê lực cho các mức cao hơn, tôi khuyên bạn nên tìm kiếm các giải pháp cờ lê cồng kềnh hơn (ví dụ: hãy xem rất xuất sắc của tác giả A_R_B, xử lý từ 1-3Nm).

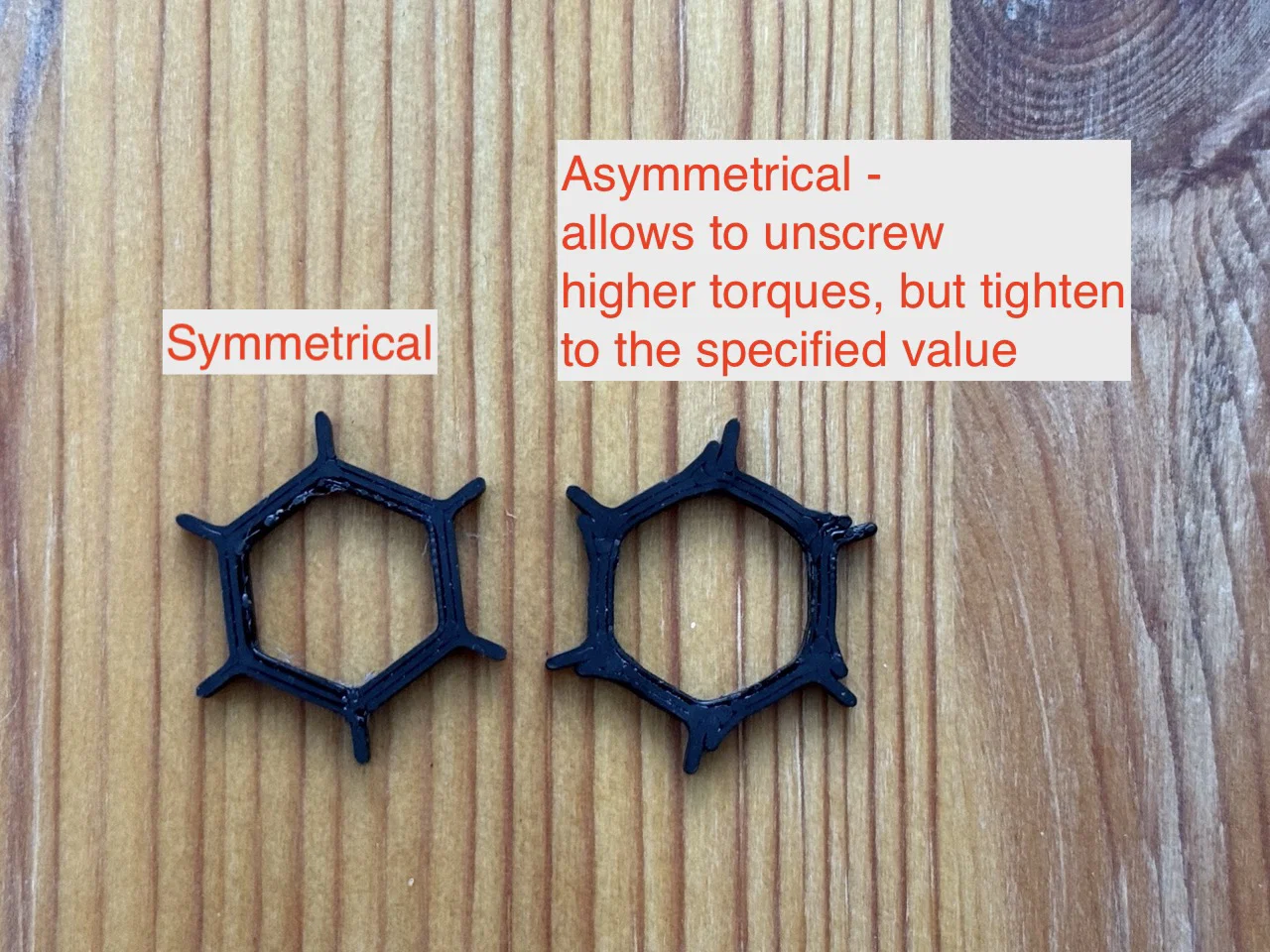

Các miếng chèn TPU có 2 loại: hai mặt và một mặt:

• Loại hai mặt có tính đối xứng (lực siết như nhau khi xoay theo chiều kim đồng hồ hoặc ngược chiều).
• Loại một mặt có tính bất đối xứng, cho phép giá trị lực siết cao hơn ở một chiều. Điều này rất hữu ích cho các trường hợp bạn cần tháo vít đã được siết chặt ở một mức lực cao hơn một chút. Ví dụ: miếng chèn TPU 0.1Nm sẽ trượt ở mức 0.1Nm theo một chiều và ở một giá trị cao hơn chưa xác định theo chiều còn lại.

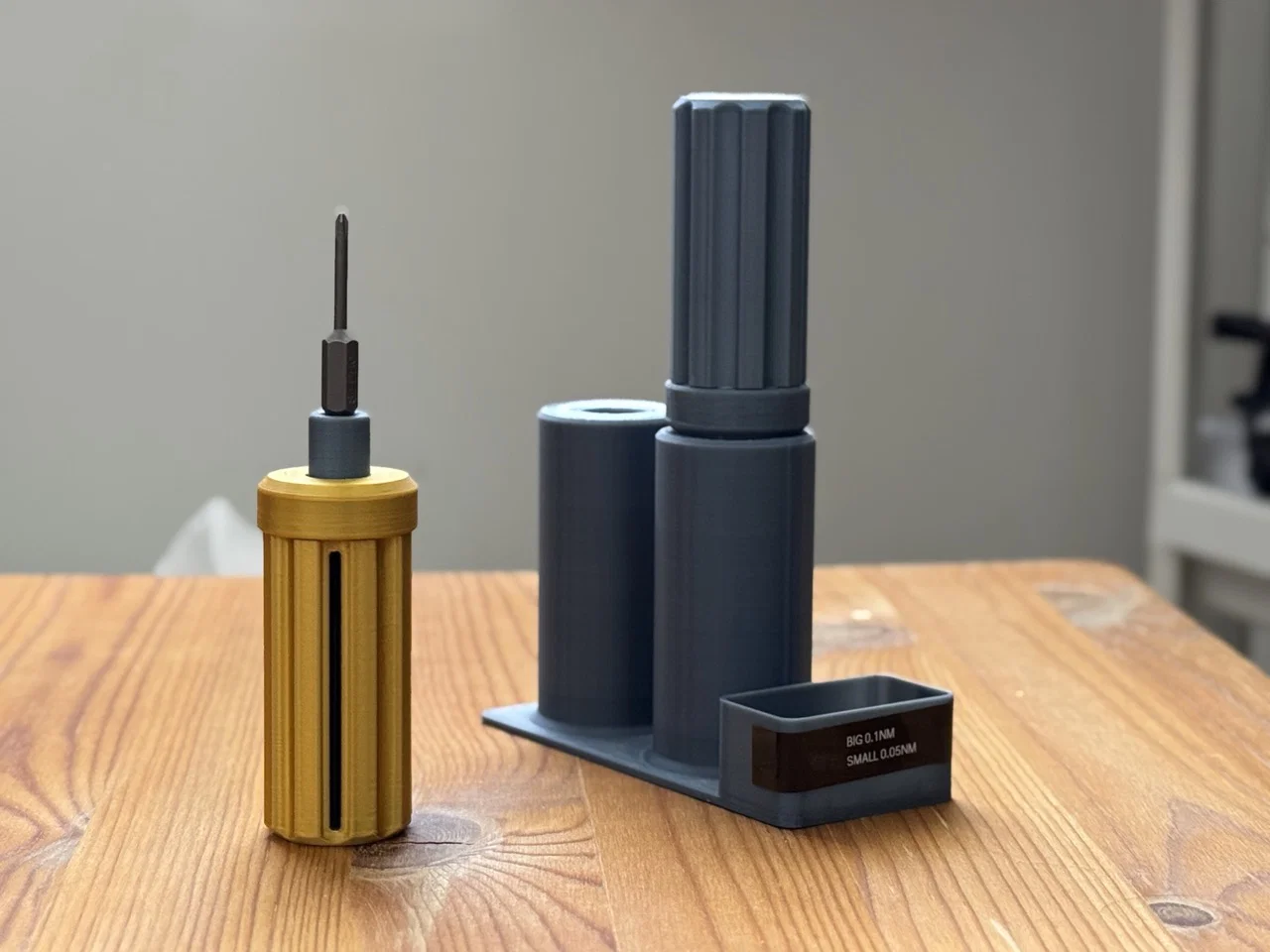

Bạn có thể in thêm một đế cắm để giữ được 2 chiếc tuốc nơ vít.

❗Lưu ý quan trọng❗

• Giải pháp in 3D này không cung cấp các giá trị lực siết cực kỳ chính xác, nhưng trong nhiều trường hợp, nó là một giải pháp giá rẻ, tùy chỉnh tốt để đạt được lực siết đồng nhất.
• Trục chính được in theo chiều dọc khá dài, nhưng nó giúp việc xoay trơn tru hơn khi sử dụng. Tôi biết hướng lớp in (layer direction) không phải là lý tưởng nhất cho loại tải này, nhưng với mức lực thiết kế, điều này hoàn toàn không phải là vấn đề.

Hiệu chuẩn (Calibration)

Bạn có thể thay đổi chiều cao của các miếng chèn TPU để đạt được các giá trị lực tùy chỉnh hoặc điều chỉnh cho phù hợp với loại vật liệu bạn dùng.

Tôi đã in các miếng chèn bằng nhựa TPU 95A và đo lực siết, kết quả thu được như sau:

• Chiều cao 2.4mm: 0.05 Nm
• Chiều cao 4.8mm: 0.1Nm

Bạn cũng có thể xếp chồng các miếng chèn lên nhau để có giá trị lực tổng cộng.

Lưu ý khi in

• Không cần hỗ trợ (supports).
• Nên thêm lớp lót (brim) cho phần trục bên trong.

Nhật ký cập nhật

• 2026-04-06: Phát hành phiên bản đầu tiên.
