Quạt Hút Khói Hàn Tối Giản (Minimalist Soldering Fan Extractor)

Mô tả

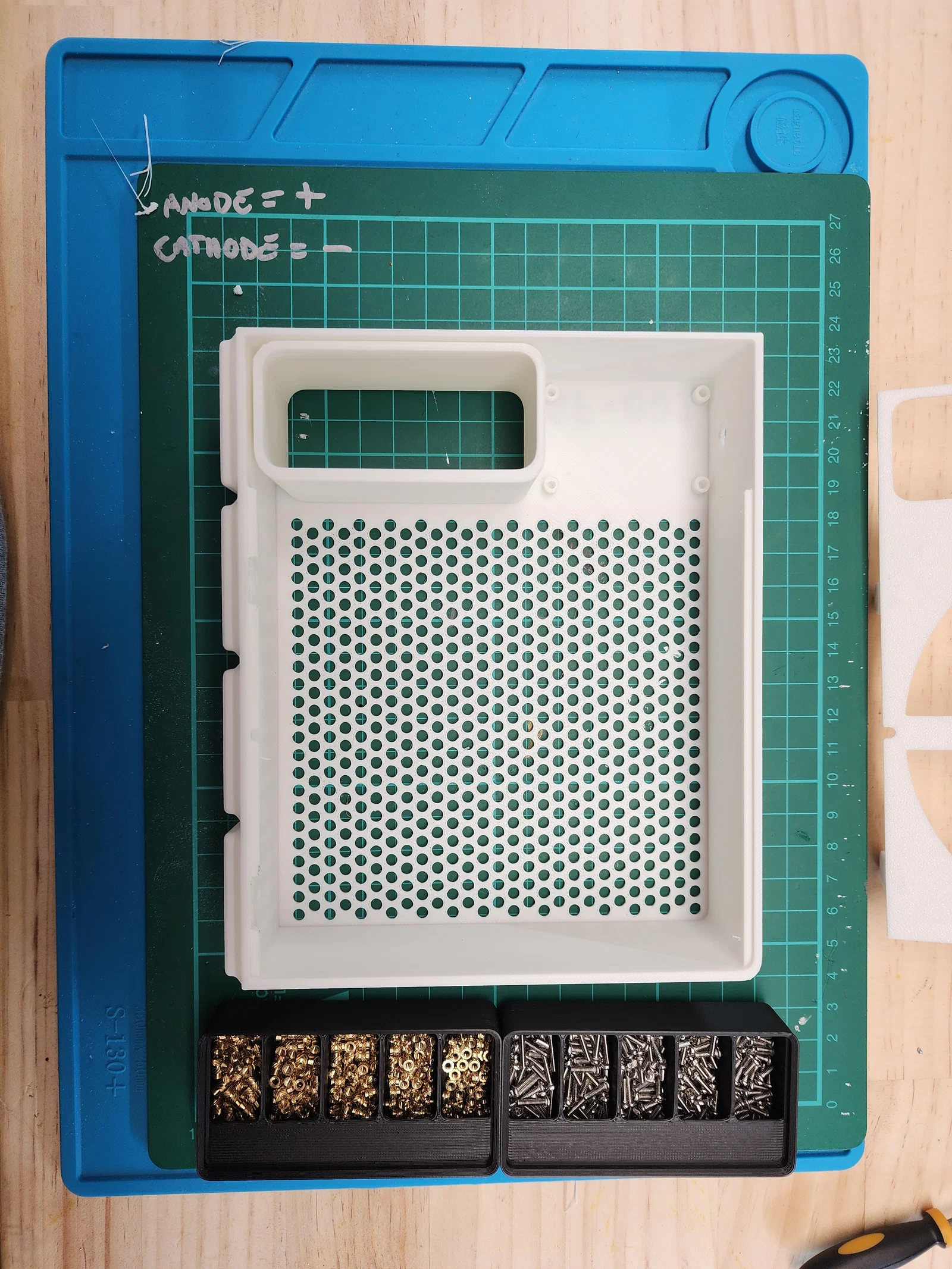

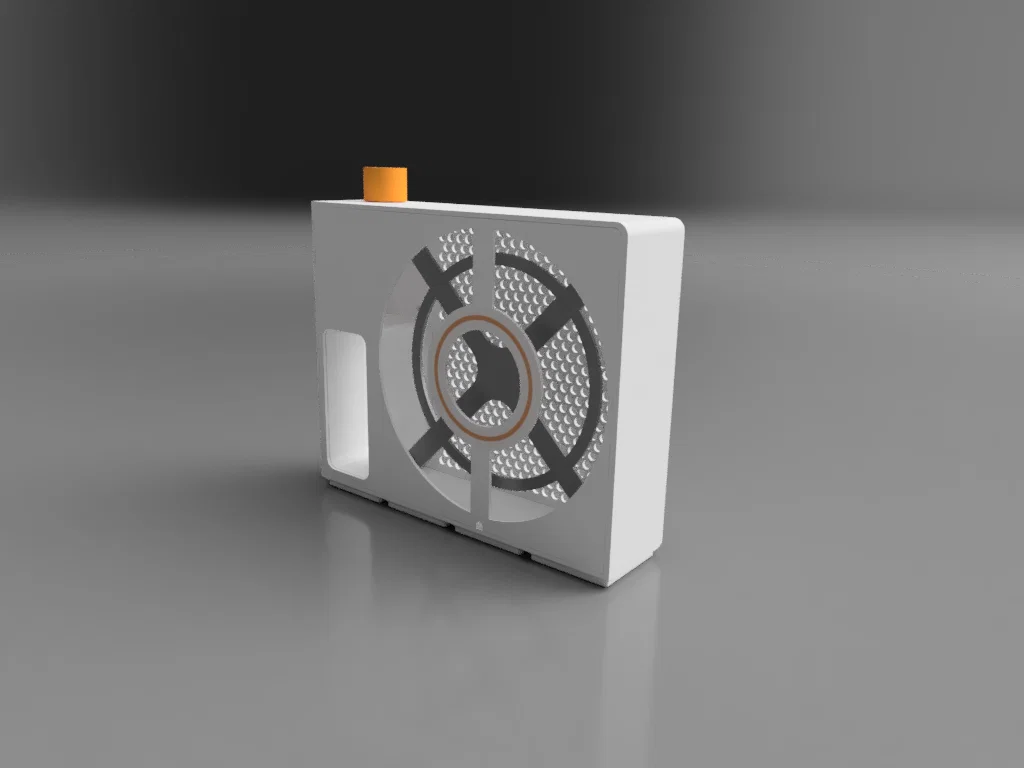

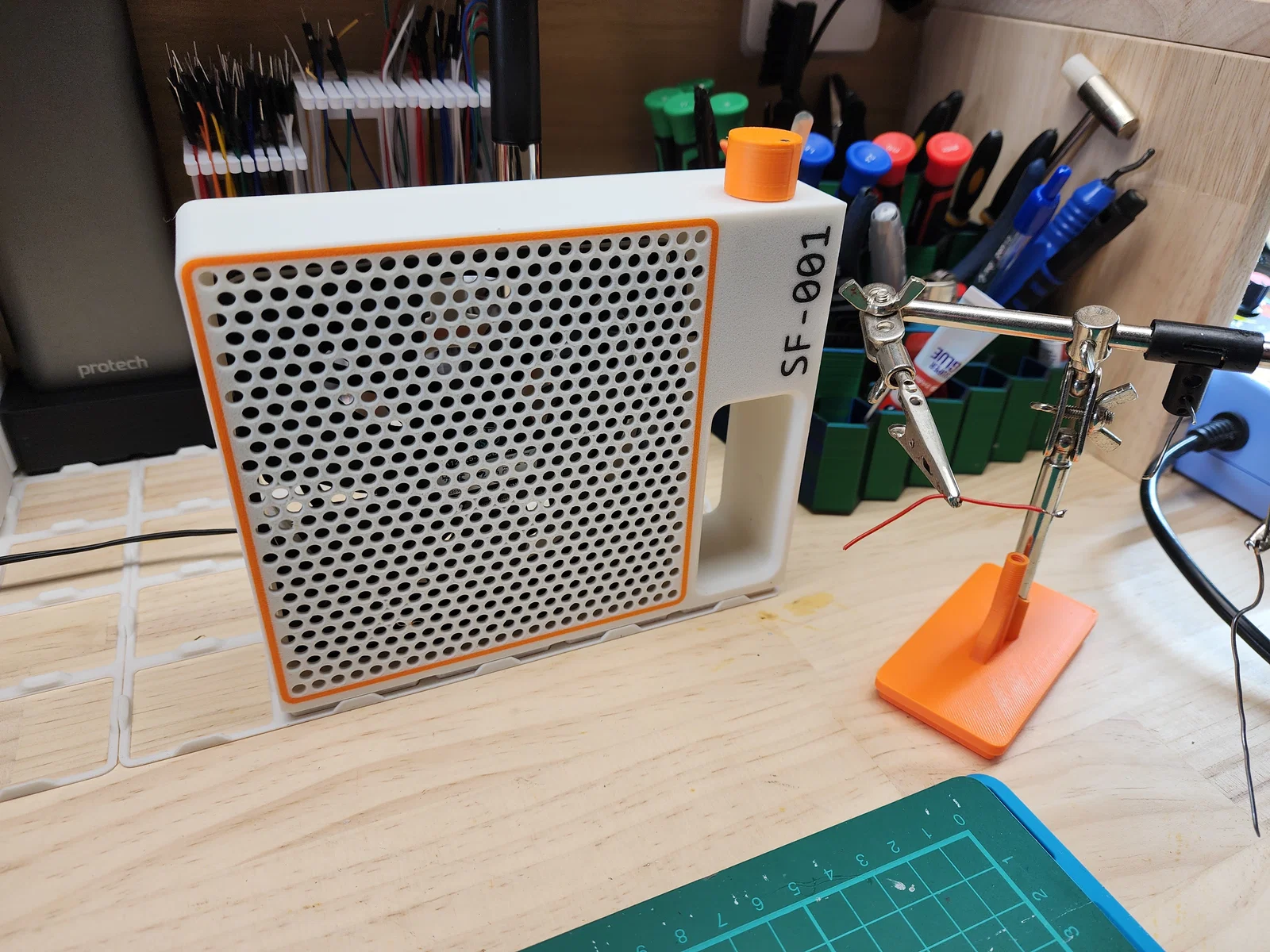

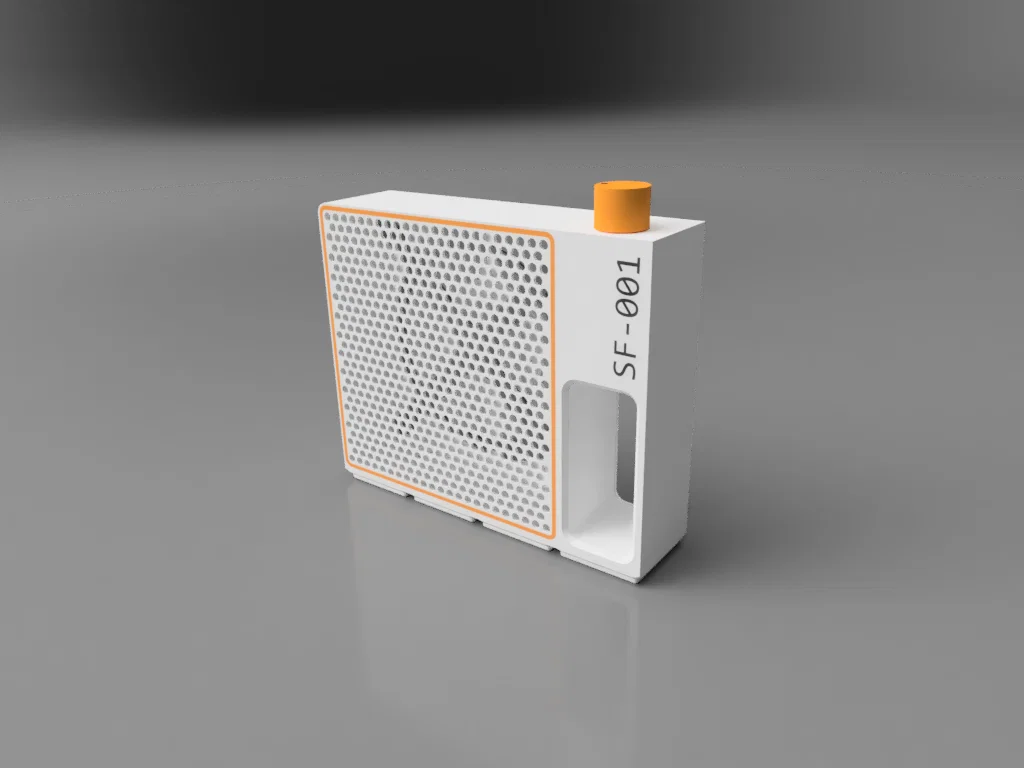

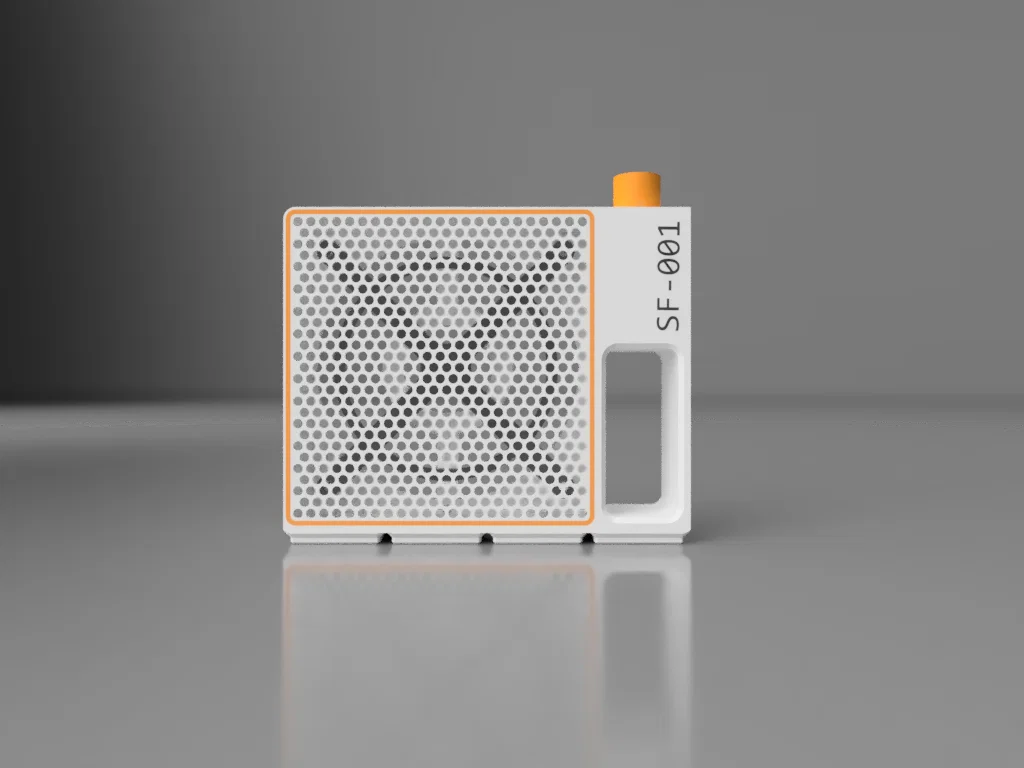

Đây là chiếc quạt hút khói hàn của mình. Mình muốn tạo ra một thiết kế theo phong cách tối giản, có thể lắp vừa vặn trên đế Gridfinity và không chiếm diện tích quá khổ về chiều rộng cũng như chiều sâu so với tiêu chuẩn Gridfinity. Nhờ đó, bạn có thể sắp xếp các vật dụng khác xung quanh mà không lo bị vướng víu.

Danh sách linh kiện (BOM)

• Quạt máy tính 120mm tiêu chuẩn.
• Bộ điều khiển tốc độ mô tơ PWM 12v (loại như cái này: https://www.aliexpress.com/i/4000768252734.html).

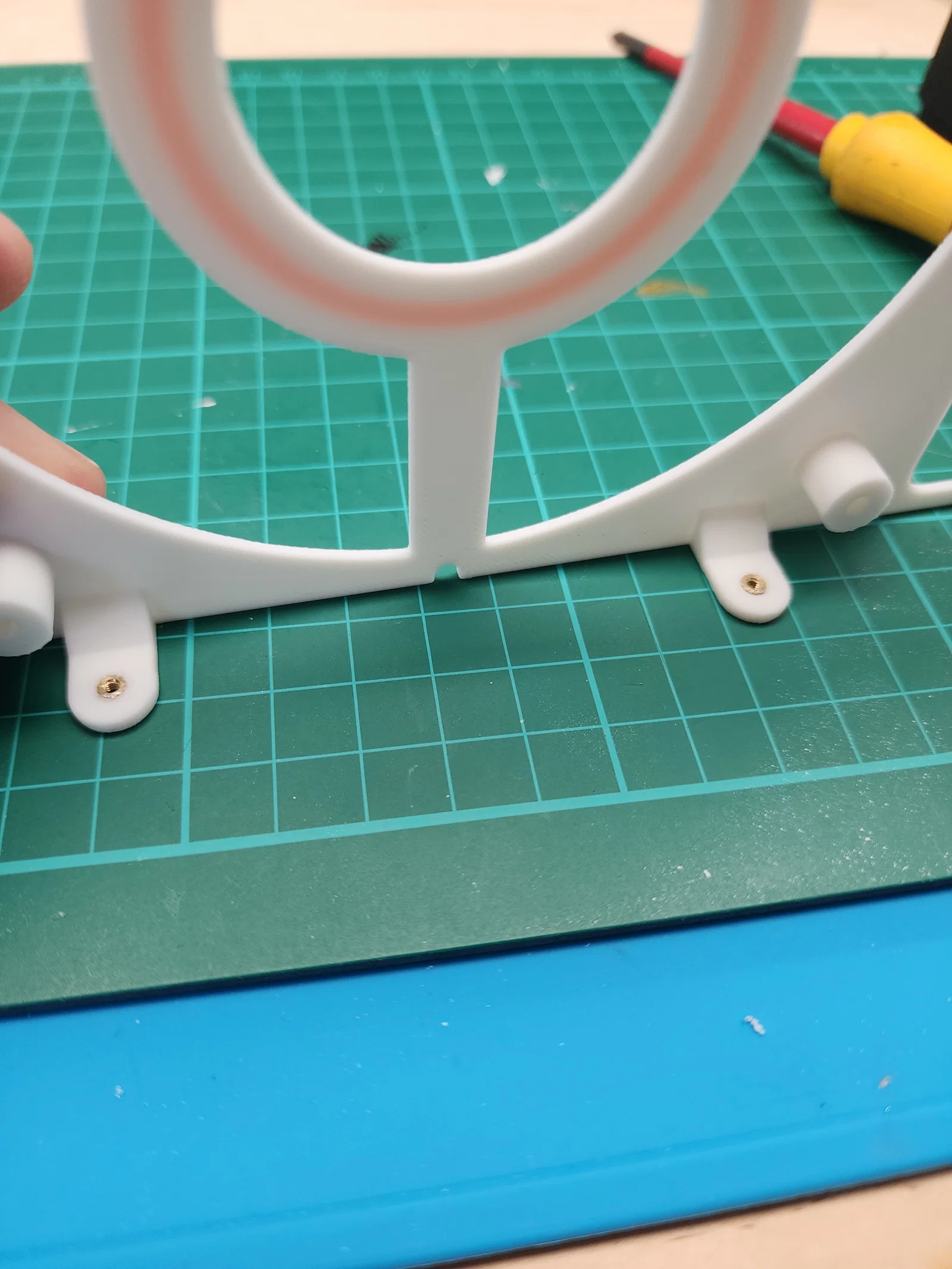

• 2 x ốc chèn nhiệt (heat insert) 3mm và vít 10mm tương ứng.
• 4 x vít tự ren 3mm x 5mm.
• Bộ đổi nguồn 12v.
• Tấm lọc than hoạt tính dày 10mm.

Hướng dẫn lắp ráp

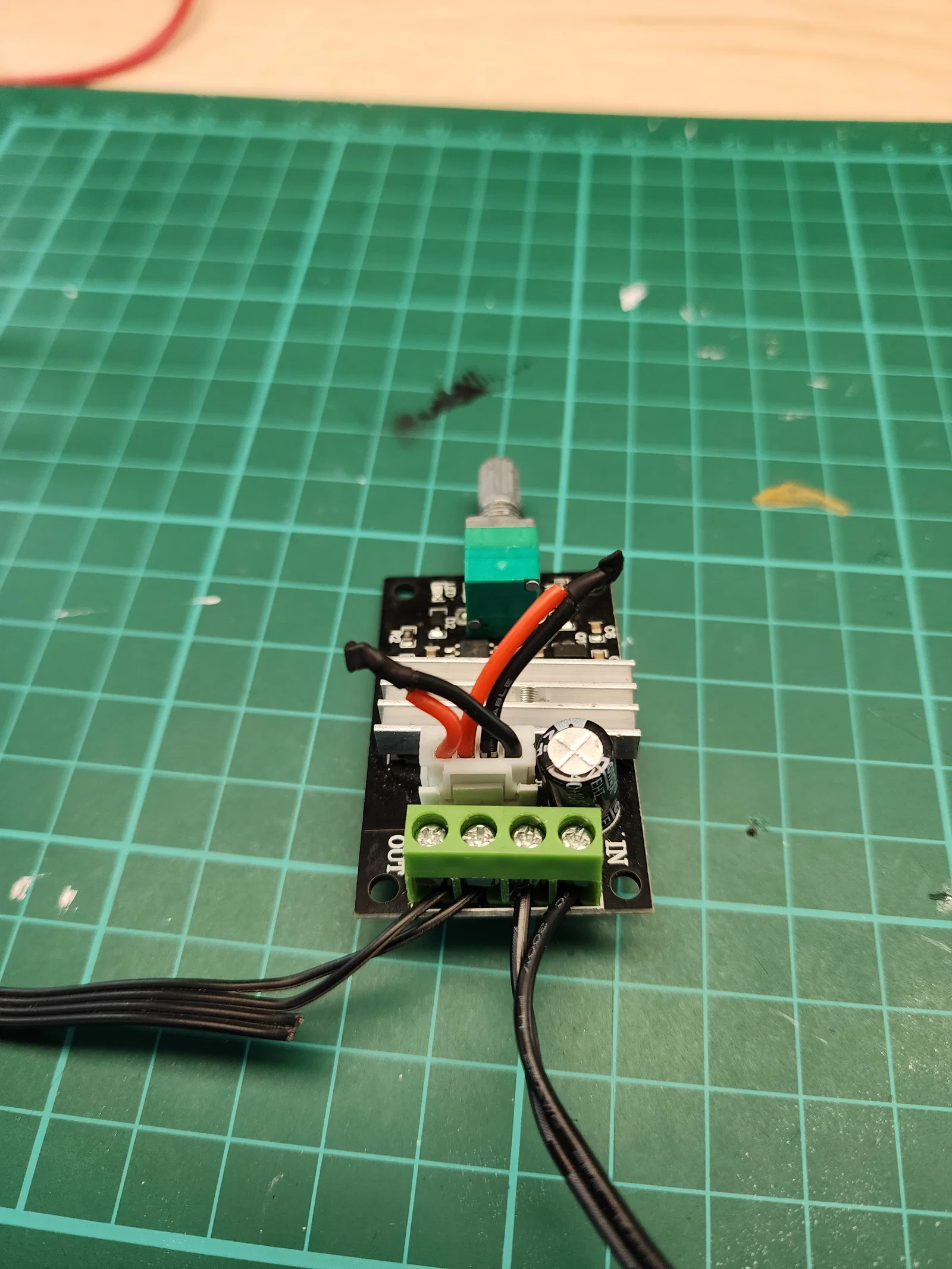

Việc lắp ráp khá đơn giản. Vì bộ điều khiển PWM mình dùng được thiết kế để đảo chiều mô tơ, mình đã đấu tắt công tắc như hình minh họa để quạt chỉ chạy theo một chiều duy nhất. Ngoài ra, bạn chỉ cần đấu nguồn 12v vào bộ điều khiển và nối quạt vào đầu ra của bộ điều khiển là xong. Nếu thiết kế này nhận được sự quan tâm, mình sẽ cập nhật thêm các bước chi tiết hơn về quá trình hoàn thiện.
