Võng cho mèo (Mô hình thử nghiệm)

Lời bộc bạch: "Nó có vẻ ổn, ngay cả con mèo nhà tôi vẫn chưa phá nổi... ít nhất là đến lúc này."

Chúng tôi mang đến cho bạn một mô hình được ra đời ngay trong phòng thí nghiệm tại gia, dưới sự giám sát nghiêm ngặt của một "kỹ sư" phá hoại đầy lông lá. Chiếc võng này được tạo ra để sử dụng cá nhân trên máy in có bàn in 180×180 mm. Và vâng, bản mẫu này thực sự chịu được độ nghịch của mèo (dù nó luôn tin rằng sứ mệnh của đời nó là phải phá bằng được mọi thứ).

Tại sao đây là mô hình "thử nghiệm"?

Vì nó hoạt động tốt, nhưng lại khá "cá tính". Một vài chi tiết có thể cần bạn phải tỉ mỉ căn chỉnh đôi chút, nhưng chúng tôi tin là bạn làm được. Bạn có thể dùng tệp 3MF có sẵn (đã thiết lập trong Bambu Studio) và nó sẽ chạy tốt với loại vải phù hợp.

Điểm cộng lớn nhất:

Bạn không cần biết may vá hay phải là bạn thân với máy khâu. Chỉ cần lấy một miếng vải dày, không co giãn (như vải bò, vải bạt, hay mấy món đồ denim cũ bỏ đi) rồi cắt tỉa tại chỗ là xong. Chẳng cần mẫu rập hay đường kim mũi chỉ nào cả.

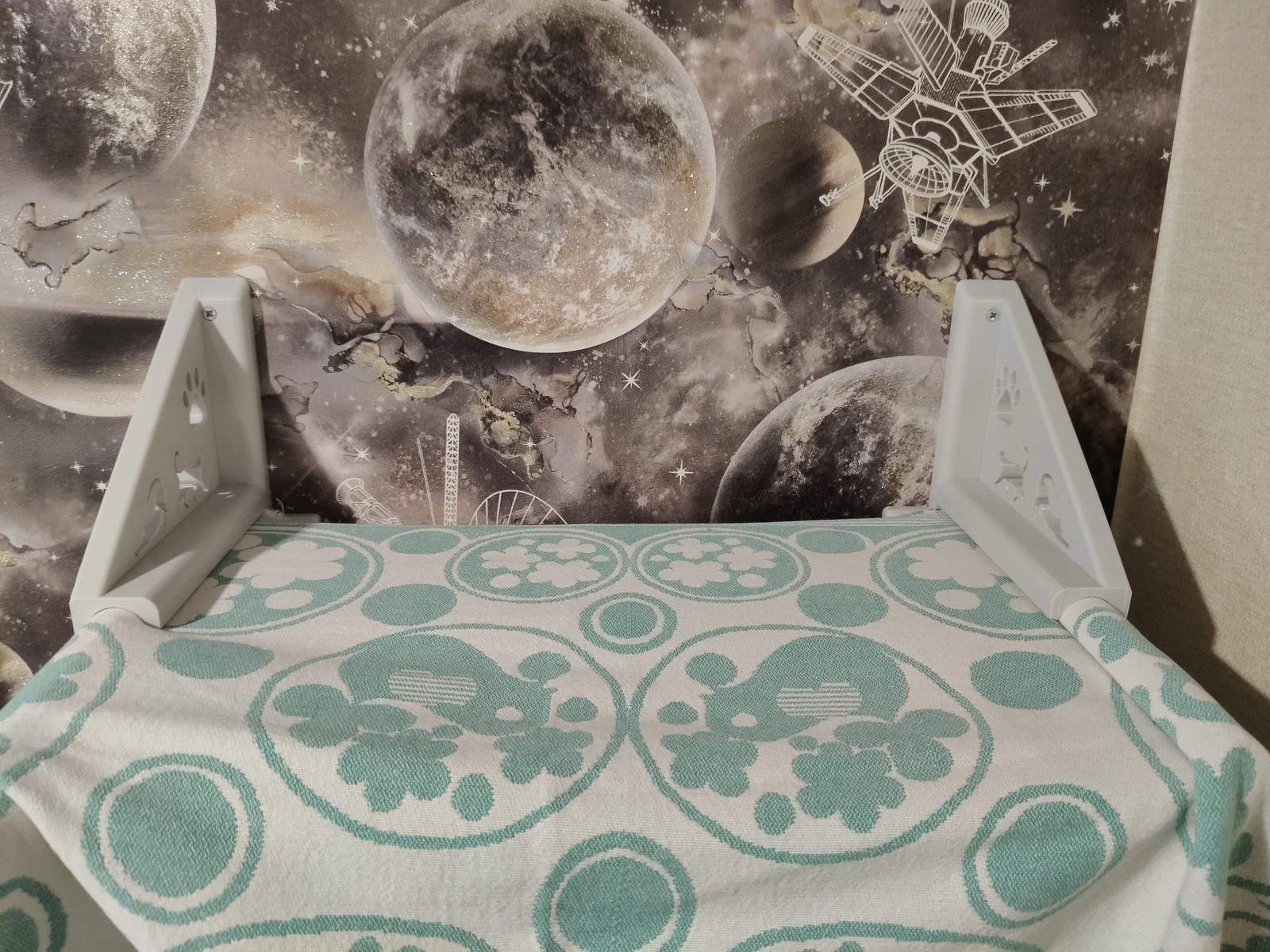

Kết quả thử nghiệm thực tế:

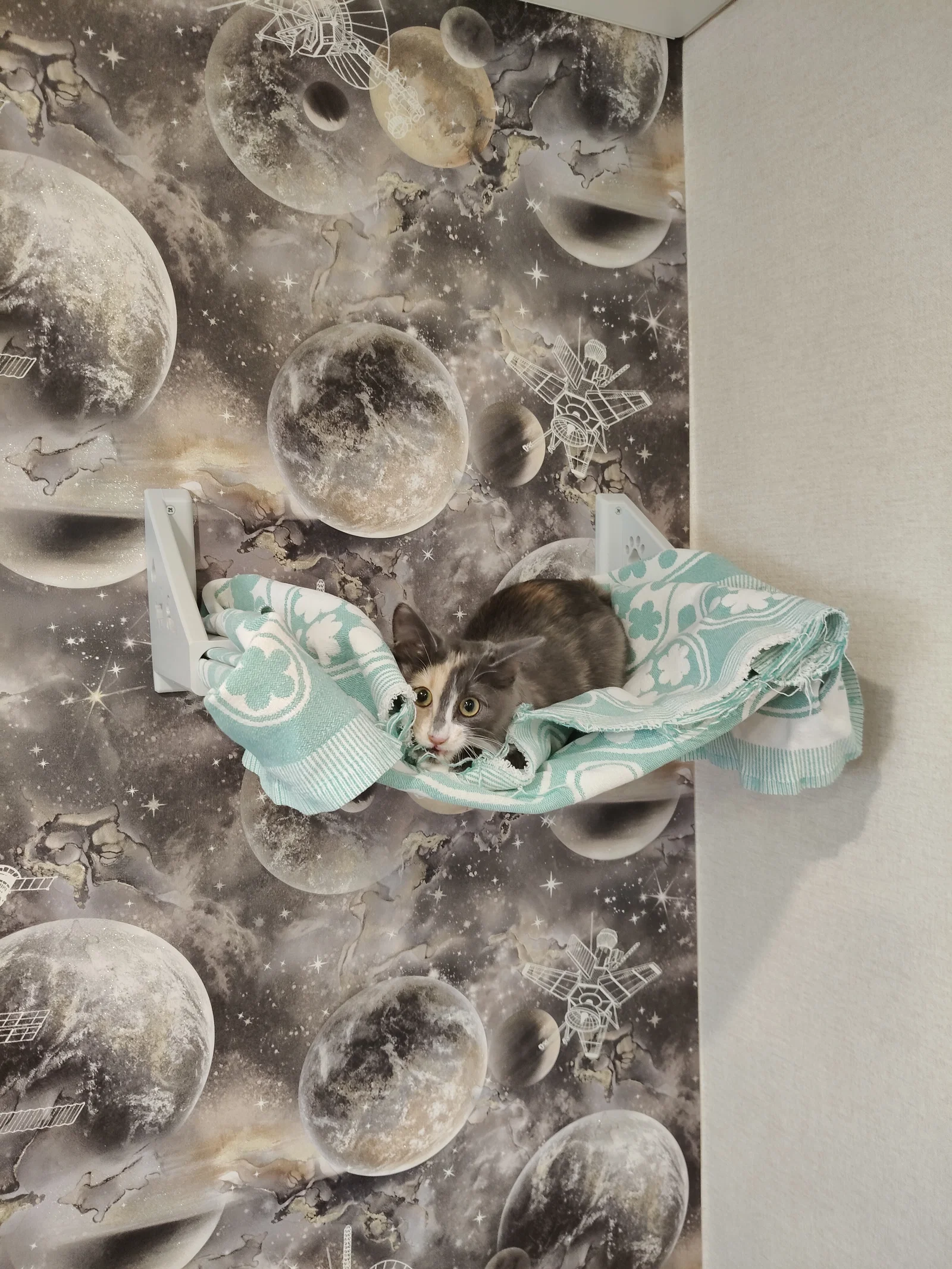

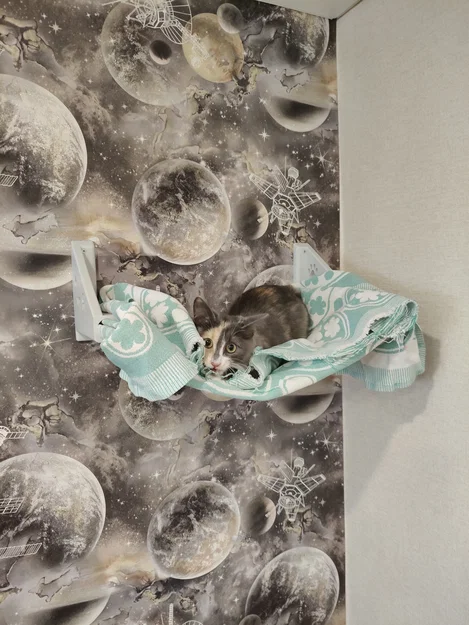

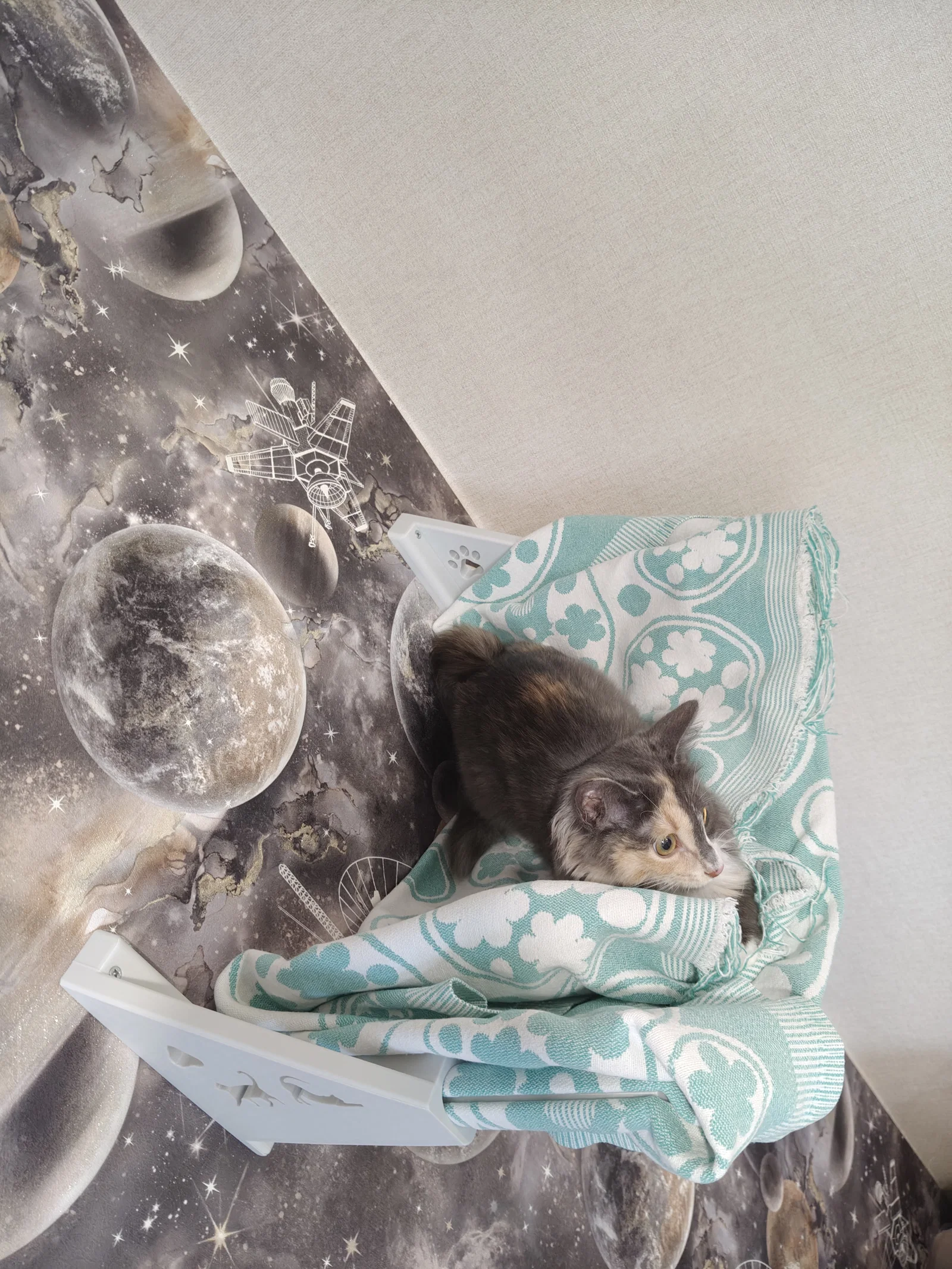

Chiếc võng đã trải qua vài tháng trong "vùng nguy hiểm", dưới sự giám sát của một con mèo luôn cố gắng tổ chức các bài kiểm tra va đập. Spoiler: Chiếc võng vẫn trụ vững. Hạn chế duy nhất là đôi khi bạn cần chỉnh lại độ căng của vải một chút.

LƯU Ý QUAN TRỌNG TRƯỚC KHI IN (đừng bảo là chúng tôi không cảnh báo):

Thiết kế thử nghiệm nghe thì kêu, nhưng nghĩa là bạn có thể cần thêm giũa và một tách cà phê để căn chỉnh. Một vài chi tiết có thể cần tùy biến.

Cách cố định vải là một thử thách nhỏ. Hãy xem kỹ cơ chế trong mô hình. Có lẽ kích thước các con lăn cần được điều chỉnh tùy theo độ dày và độ "lầy" của loại vải bạn chọn.

Hãy in thử các chi tiết nhỏ trước. Kiểm tra độ bền, độ khớp và xem chúng chịu đựng được những cú "động đất" từ mèo cưng thế nào.

Hãy chia sẻ các bản cải tiến và câu chuyện thành công của bạn nhé! Nếu mèo của bạn chịu nằm ngủ trên võng thay vì cố gắng đốt nó bằng ánh mắt, chúng tôi rất muốn thấy điều đó. Mô hình này chỉ là điểm khởi đầu cho những ai thích cải tiến. Phần còn lại là sự sáng tạo của bạn cộng với chút kiên nhẫn.

Cứ in, cứ thử, cứ cười nếu thất bại và tự hào về thành quả. Nhớ rằng: nếu mèo không phá nổi, nghĩa là bạn đã làm rất đúng.

Gói tệp bao gồm hai phần:

• Tài liệu FreeCAD (.FCStd): Chứa mô hình ý tưởng và cấu trúc hình học cơ bản. Tệp này giúp bạn hiểu về cách lắp ráp và có thể dùng làm nền tảng để tùy chỉnh thêm.

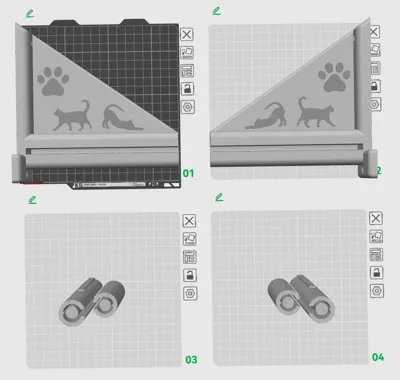

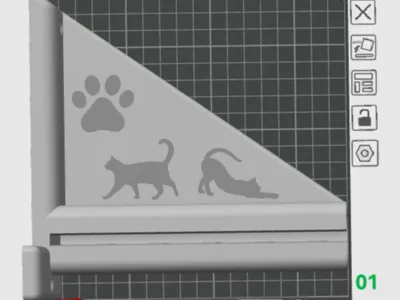

• Tệp 3MF (dùng cho Bambu Studio): Chứa profile in đã được tùy chỉnh và phiên bản hình học cuối cùng. Các thay đổi cần thiết đã được thực hiện và bổ sung thêm so với bản FreeCAD gốc.

Khuyên dùng cho cài đặt in ấn:

Nếu máy in của bạn có bàn in lớn hơn 180×180 mm (khuyên dùng từ 300×300 mm trở lên), các con lăn nên được in thành một khối duy nhất thay vì chia nhỏ. Điều này giúp tăng độ bền cơ học và lắp ráp đơn giản hơn.

Phương pháp cố định vải mà tôi đã sử dụng.

Hướng dẫn lắp đặt độ căng vải:

1. Chuẩn bị cuộn vải chính: Cuộn vải quanh trục nhỏ, dàn đều vải trên bề mặt. Đảm bảo lớp cuộn thật chặt và thẳng.

2. Lắp trục lớn: Đưa cuộn vải đã cuộn vào trục lớn. Căn phần vải thừa vào khe trên trục. Đảm bảo vải không bị xê dịch và luôn khớp với khe.

3. Lắp khung chính: Đặt cụm đã lắp (trục lớn kèm vải) vào khung chính. Một lần nữa, kiểm tra xem vải có khớp với khe của vỏ không. Điều chỉnh nhẹ nếu cần.

4. Điều chỉnh độ căng: Xoay trục lớn theo hướng mong muốn. Đồng thời, kéo bớt phần vải thừa để đạt độ căng đồng đều. Kiểm tra độ căng: Vải phải căng, không bị nhăn hay chùng. Lặp lại tương tự ở phía đối diện để đảm bảo độ căng cân xứng.

Lưu ý quan trọng: Thao tác cẩn thận, tránh các cử động mạnh làm hỏng vải. Tại mỗi bước, hãy đảm bảo vải thẳng hàng với khe - điều này rất quan trọng để cơ chế hoạt động đúng. Khi chỉnh độ căng, hãy đảm bảo sự cân bằng ở cả hai phía.
