HURRICANE V2.4 / EasyThreed K10 - Bản nâng cấp đầu in

Giới thiệu:

Bản độ này là bước phát triển tiếp theo từ phiên bản cũ. Nói thẳng ra thì bản cũ còn khá nhiều lỗi thiết kế: vị trí lỗ bắt ốc không khớp, kích thước lỗ sai lệch, và thao tác lắp đặt thì khá bất tiện. Ngoài ra, nó trông cũng không đẹp mắt lắm và còn dễ gãy ở vài chỗ. Trước đây, mình từng làm bản tùy biến đầu in CR-10 cho máy K10 và không định đụng tới nó nữa. Tuy nhiên, nhờ sự góp ý và hỗ trợ từ nhiều người dùng, mình đã tạo ra được phiên bản cải tiến này. Vì vậy, công lao lớn nhất phải thuộc về họ.

Về bản độ:

Danh sách linh kiện cần thiết:

1) Ốc vít:

1. Để gắn "base" (đế) vào "carriage" (bàn trượt), cũng như gắn "fan mount" (giá đỡ quạt) vào "base", hãy dùng ốc DIN 912 loại 6mm hoặc 8mm (cả hai đều vừa cho các lỗ này).

2. Để gắn quạt 3010, hãy dùng ốc DIN 7985 12mm.

3. Để gắn quạt 4020t, hãy dùng ốc DIN 7985 20mm.

2) Linh kiện:

1. 1 cái: Quạt 4020t 12V <--- (lưu ý kỹ thông số này — quạt phải đúng chính xác như yêu cầu!)

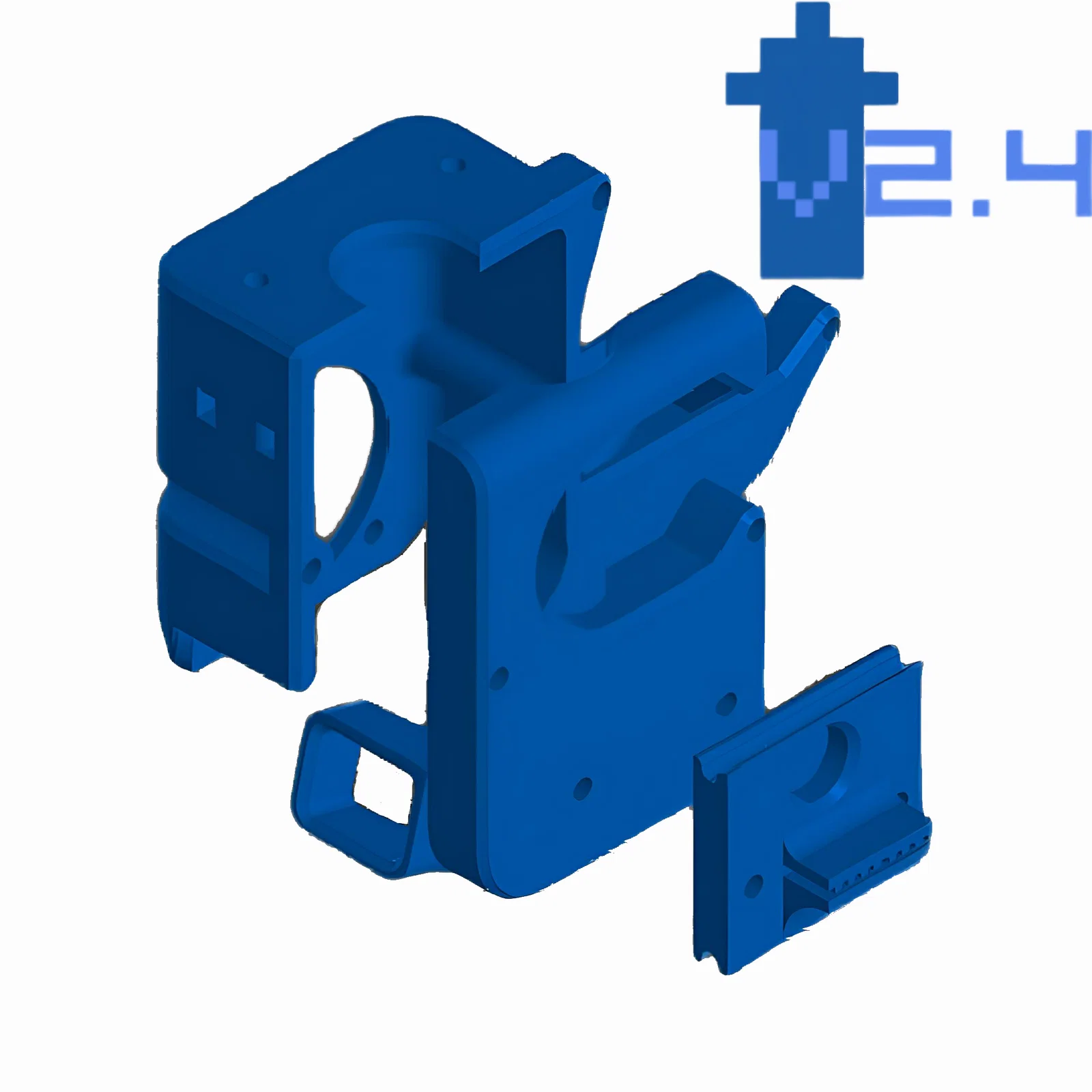

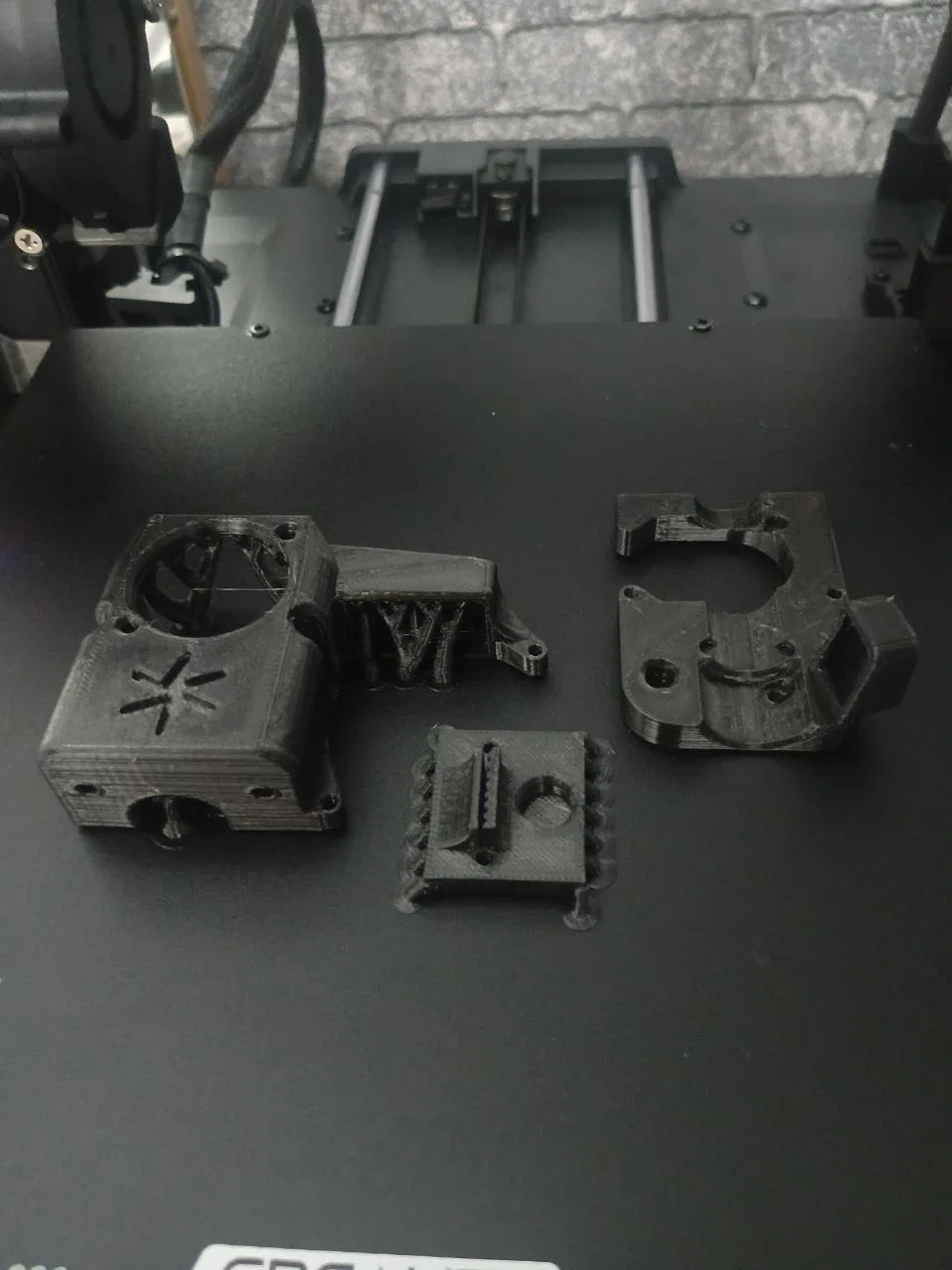

2. 3 cái: Các bộ phận in 3D

Lắp đặt:

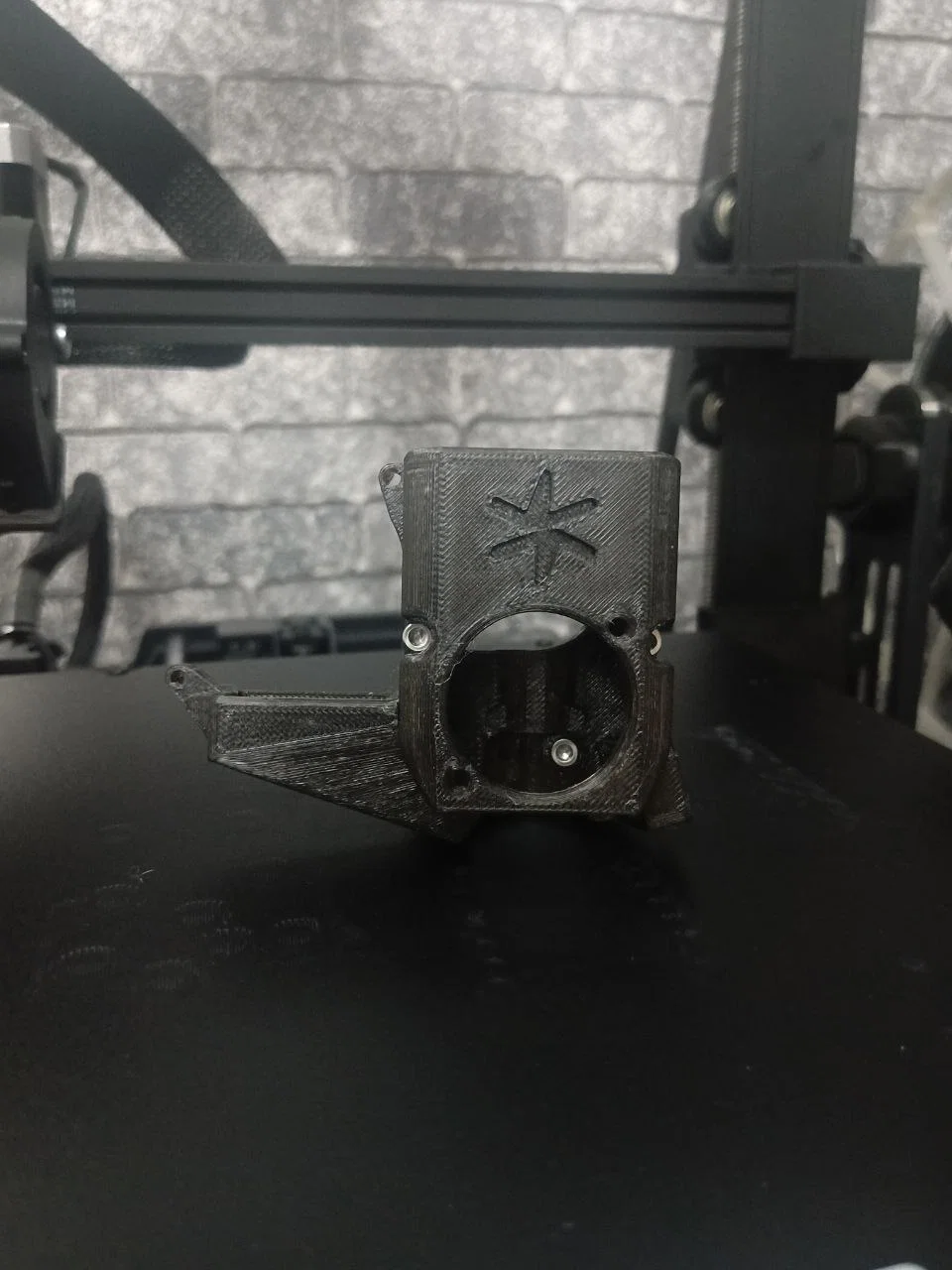

1) Lắp các bộ phận đã in:

1. Lắp "carriage" vào rãnh nhôm, rồi siết dây đai.

2. Lắp bộ đùn (extruder) vào "base" bằng chính ốc vít zin của máy.

3. Gắn các loại quạt lên "fan mount".

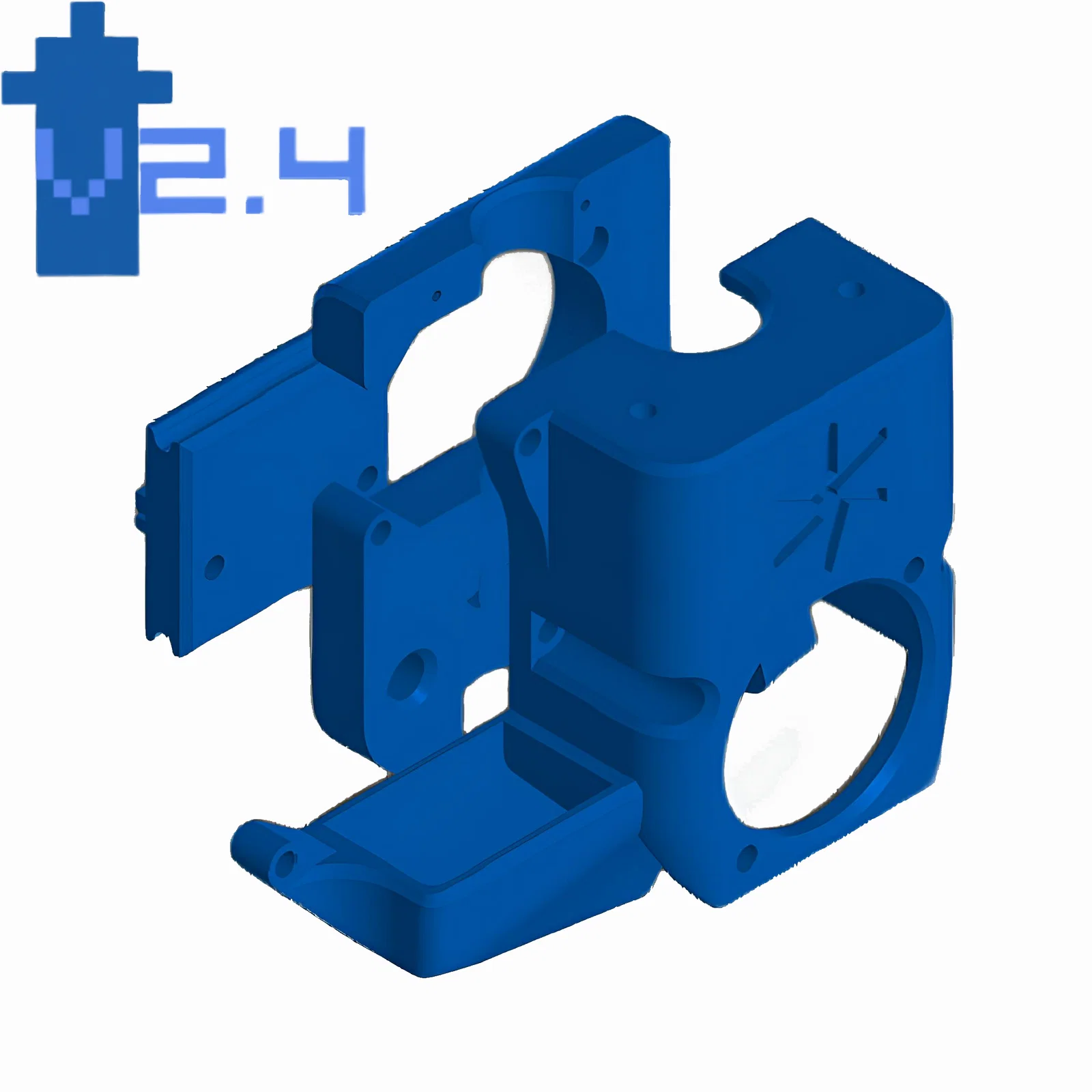

4. Lắp ráp mọi thứ theo thứ tự:

        **"carriage" <--- "base" <--- "fan mount."**

2) Đấu nối:

Quạt 4020t được cắm vào cổng "fan" còn trống trên board điều khiển (nhớ kiểm tra đúng cực âm dương!). Quạt này sẽ được điều khiển bằng thiết lập tốc độ quạt làm mát trên phần mềm slicer.

Không cần thay đổi bất cứ điều gì trong file .cfg vì máy không có thiết lập liên quan tới phần này.
