Mô hình xe tăng Tiger tỉ lệ 1/20

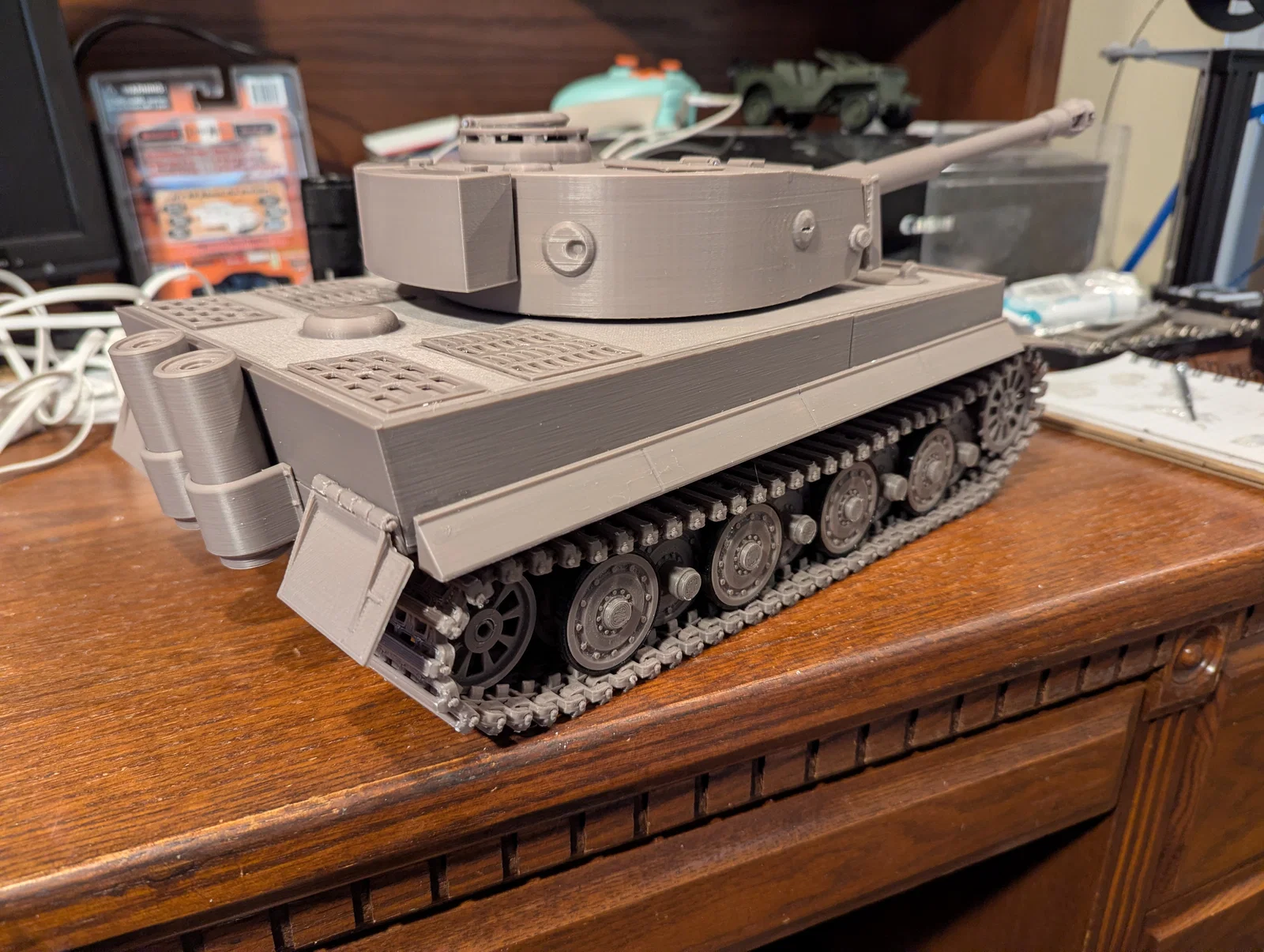

Đây là mô hình xe tăng Tiger tỉ lệ 1/20. Mình không cố gắng tạo ra một mô hình chính xác hoàn toàn về mặt lịch sử, mà chỉ muốn làm một chiếc xe lắp ráp cho vui, nhìn ổn áp và không cần phải chạy ra tiệm kim khí mua thêm phụ kiện. Như thường lệ, mình tạo ra mô hình này từ những bản vẽ miễn phí mà mình tìm được trên mạng rồi tùy chỉnh tỉ lệ lại.

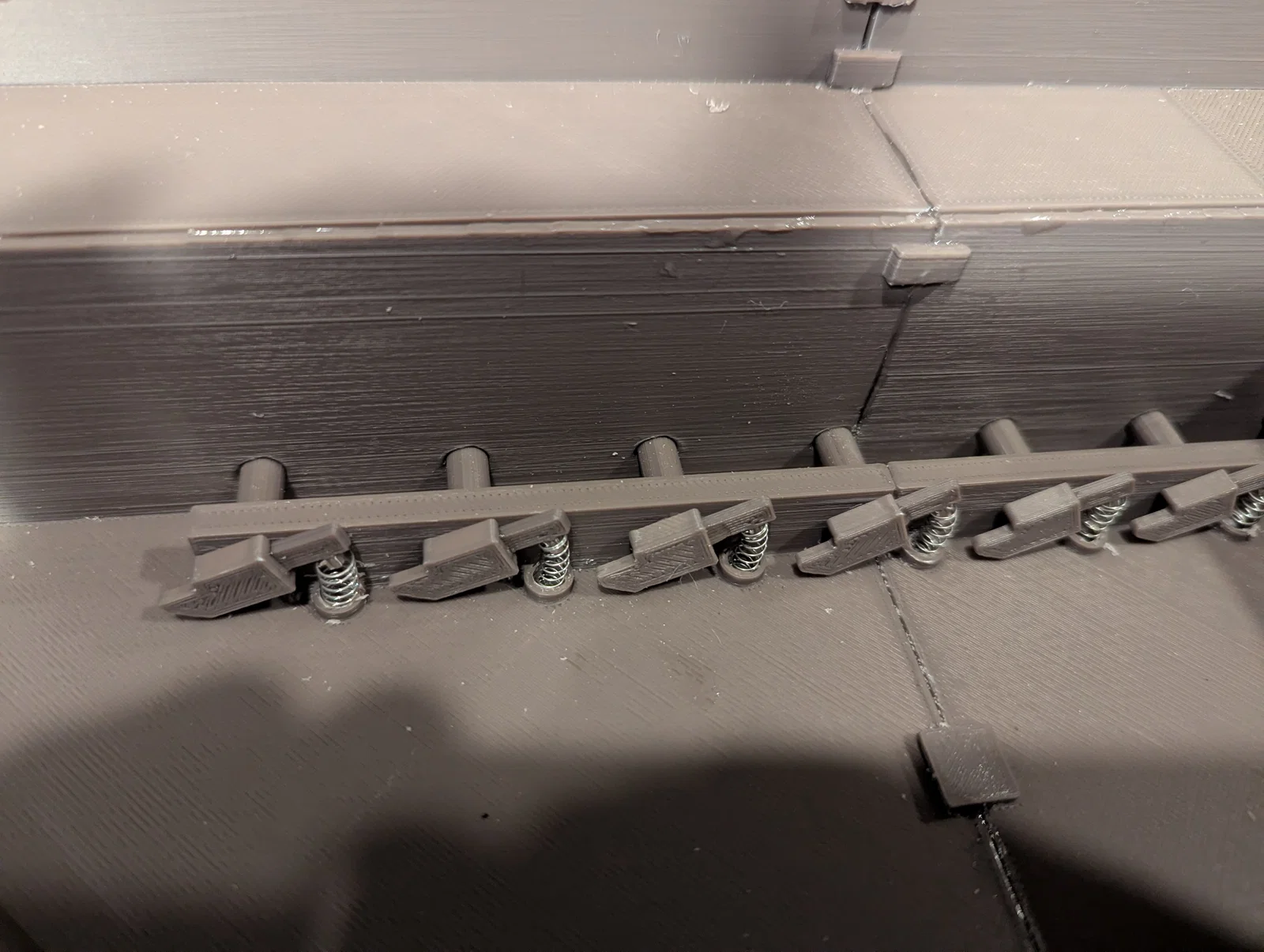

Mọi chi tiết cần để lắp ráp đều có thể in được, ngoại trừ keo dán (epoxy loại khô nhanh) và lò xo cho hệ thống treo. Bạn có thể bỏ qua lò xo nếu muốn dán cố định các tay đòn treo để làm mô hình tĩnh. Xích xe được kết nối bằng chốt in sẵn hoặc bạn dùng sợi nhựa in (filament) cũng được. Nên có vài cái kẹp để cố định các bộ phận vì nhựa in đôi khi bị cong vênh. Ngoài ra, bạn cần bộ dụng cụ làm sạch bản in thông thường và một cái giũa tròn 1/4 inch để làm sạch các lỗ, giúp xe chạy mượt mà hơn.

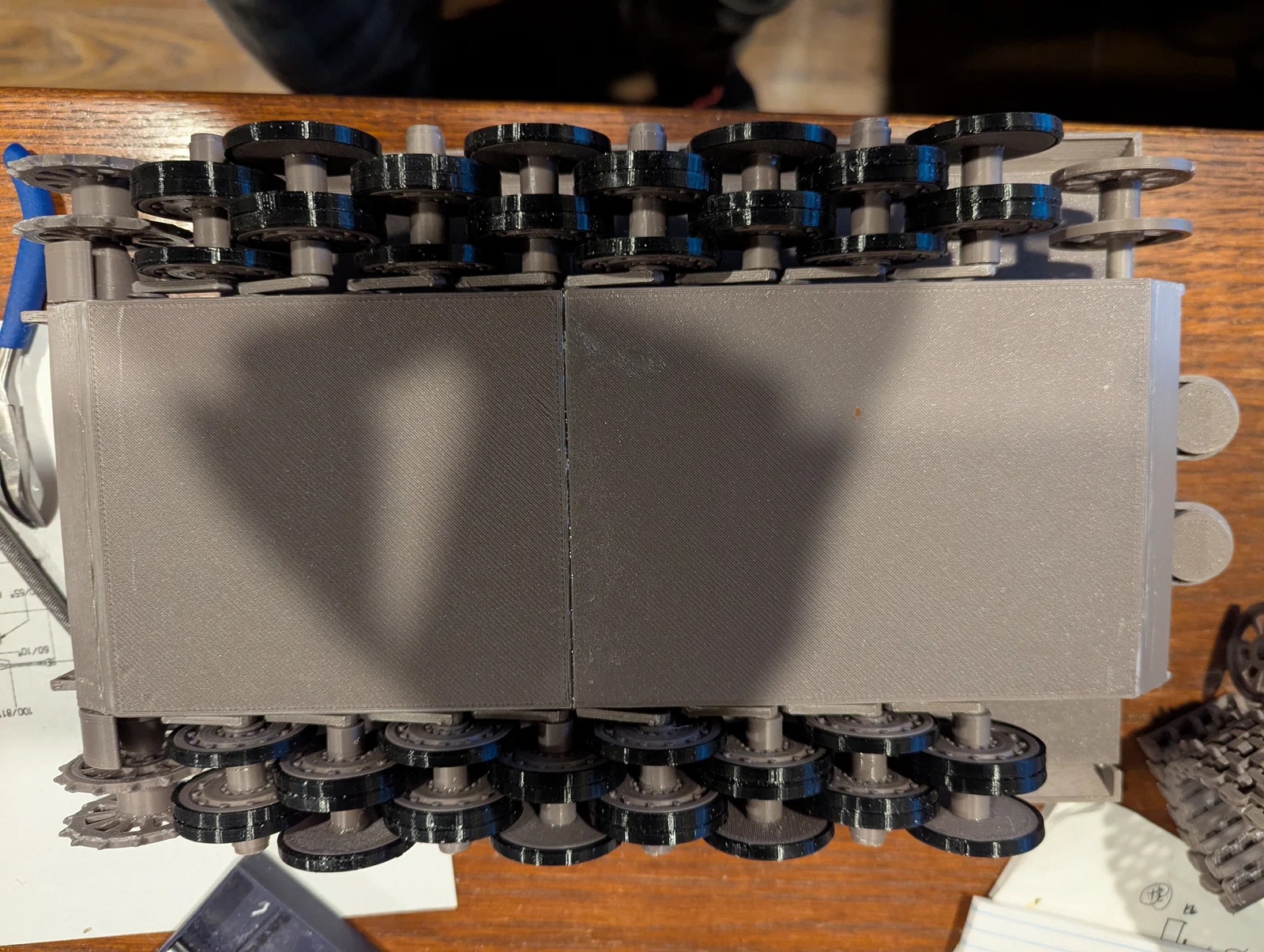

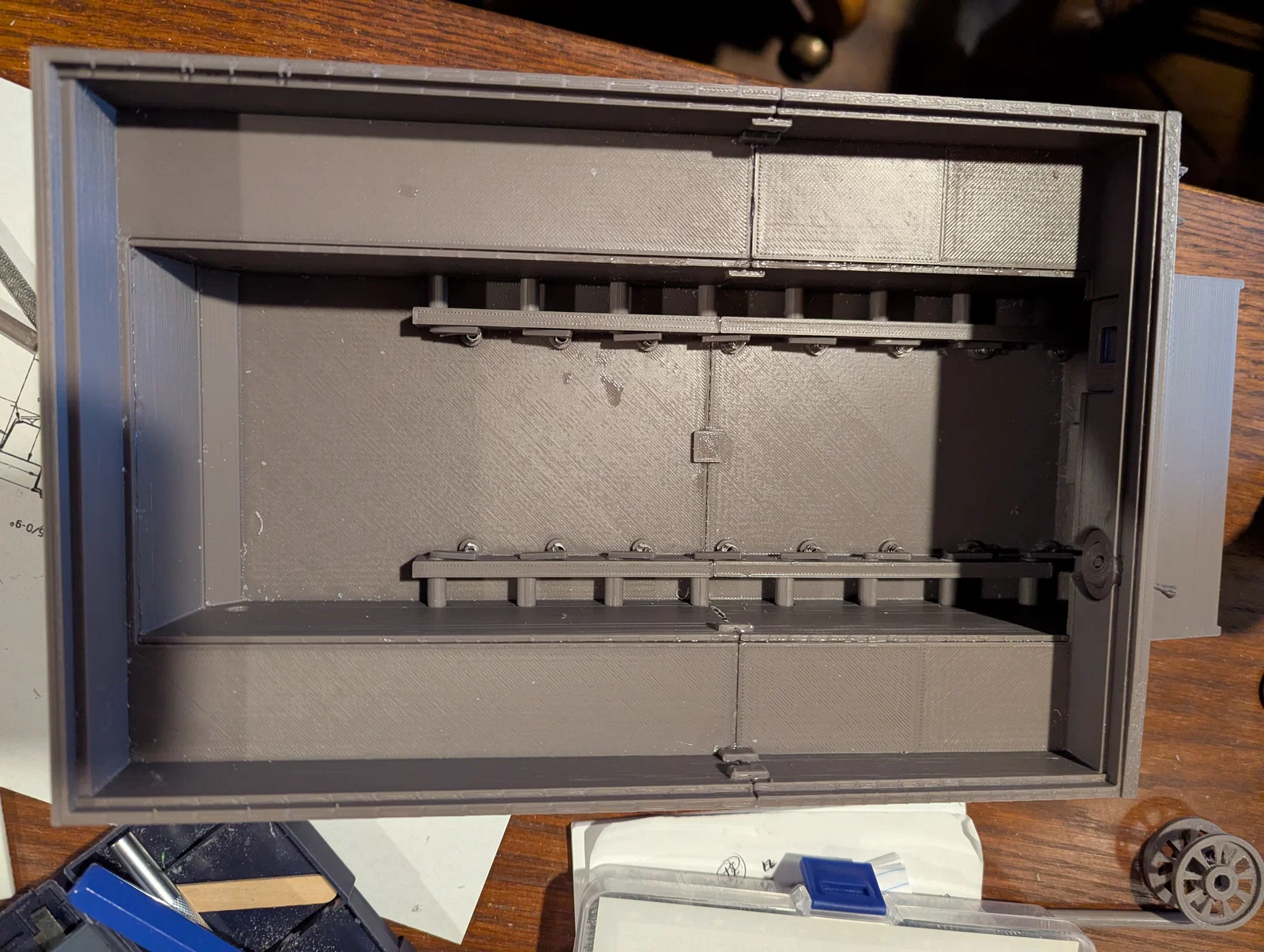

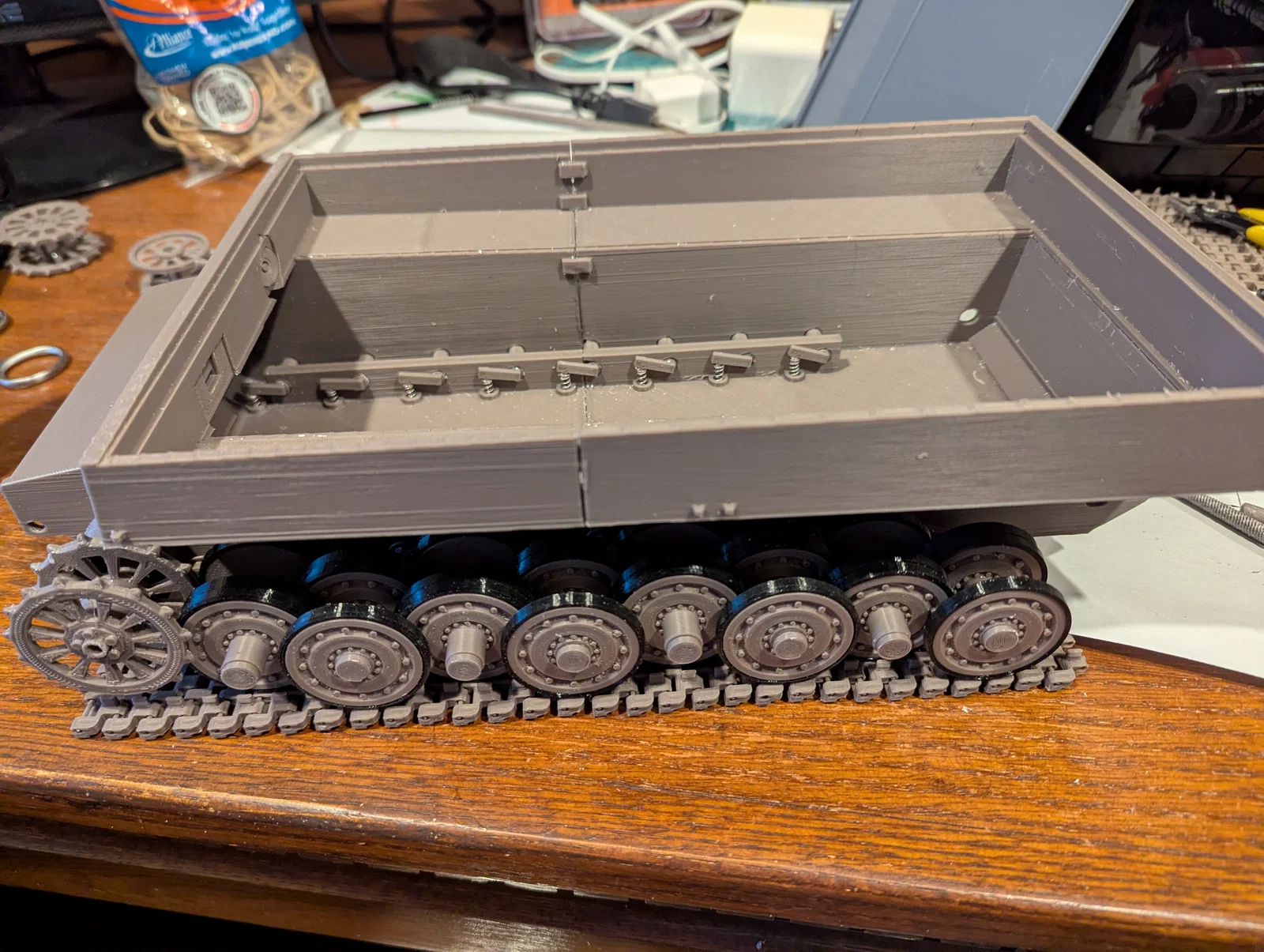

Đây là mô hình khá lớn với khoảng 350 chi tiết và tốn hơn 1kg nhựa. Mình ưu tiên thiết kế các chi tiết đơn giản nhưng cần lắp ráp nhiều để giảm bớt độ phức tạp khi in. Kết quả là mô hình có chất lượng khá tốt, chuyển động lăn êm ái và hệ thống treo hứa hẹn sẽ hoạt động tốt nếu sau này bạn muốn nâng cấp lên điều khiển từ xa (RC). Có lẽ mình sẽ phải in lại phần thân dưới khi bắt đầu giai đoạn RC vì trọng lượng của pin và linh kiện điện tử sẽ ảnh hưởng đến cân bằng của xe, cần chỉnh lại lò xo và giá đỡ.

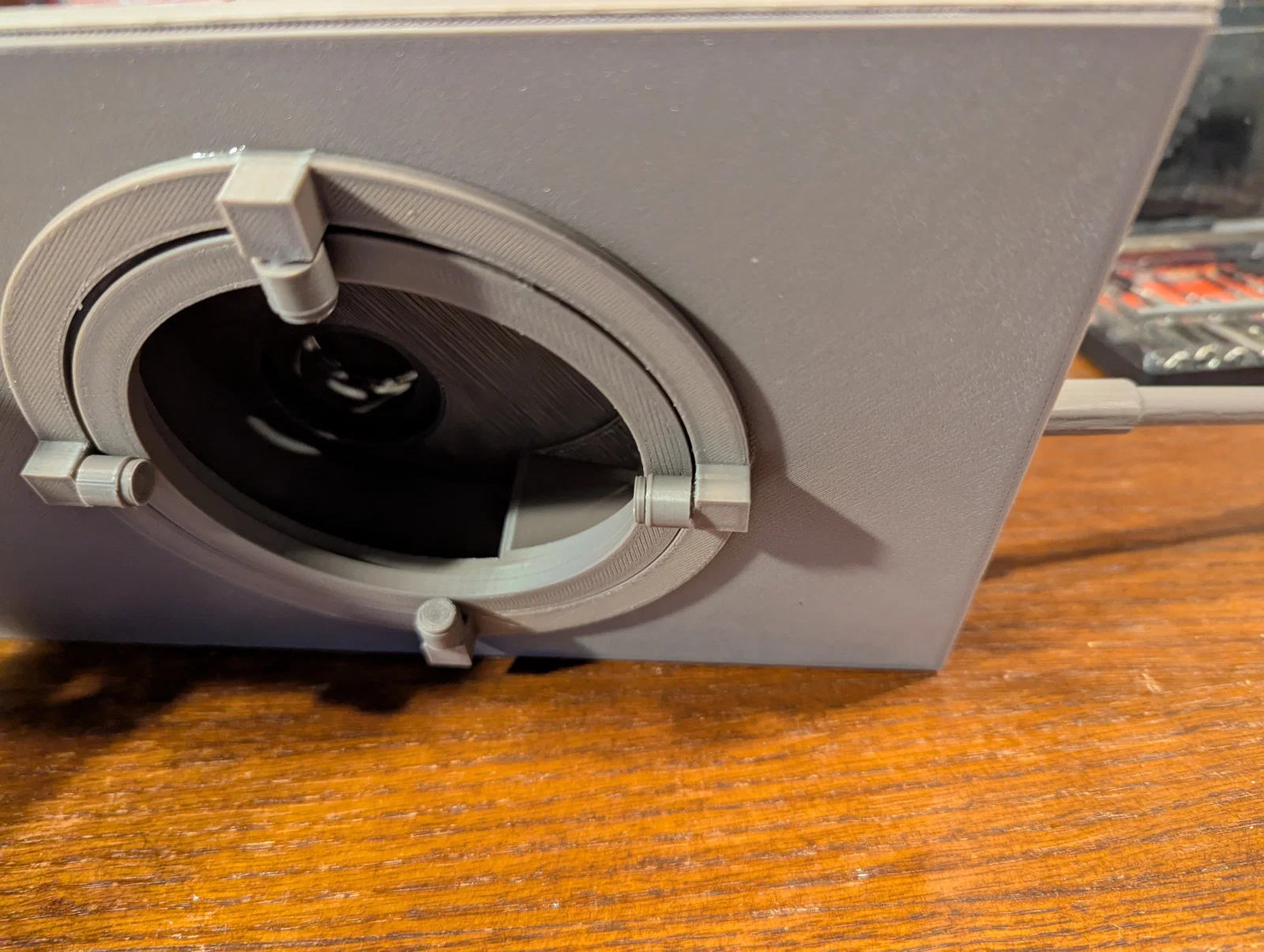

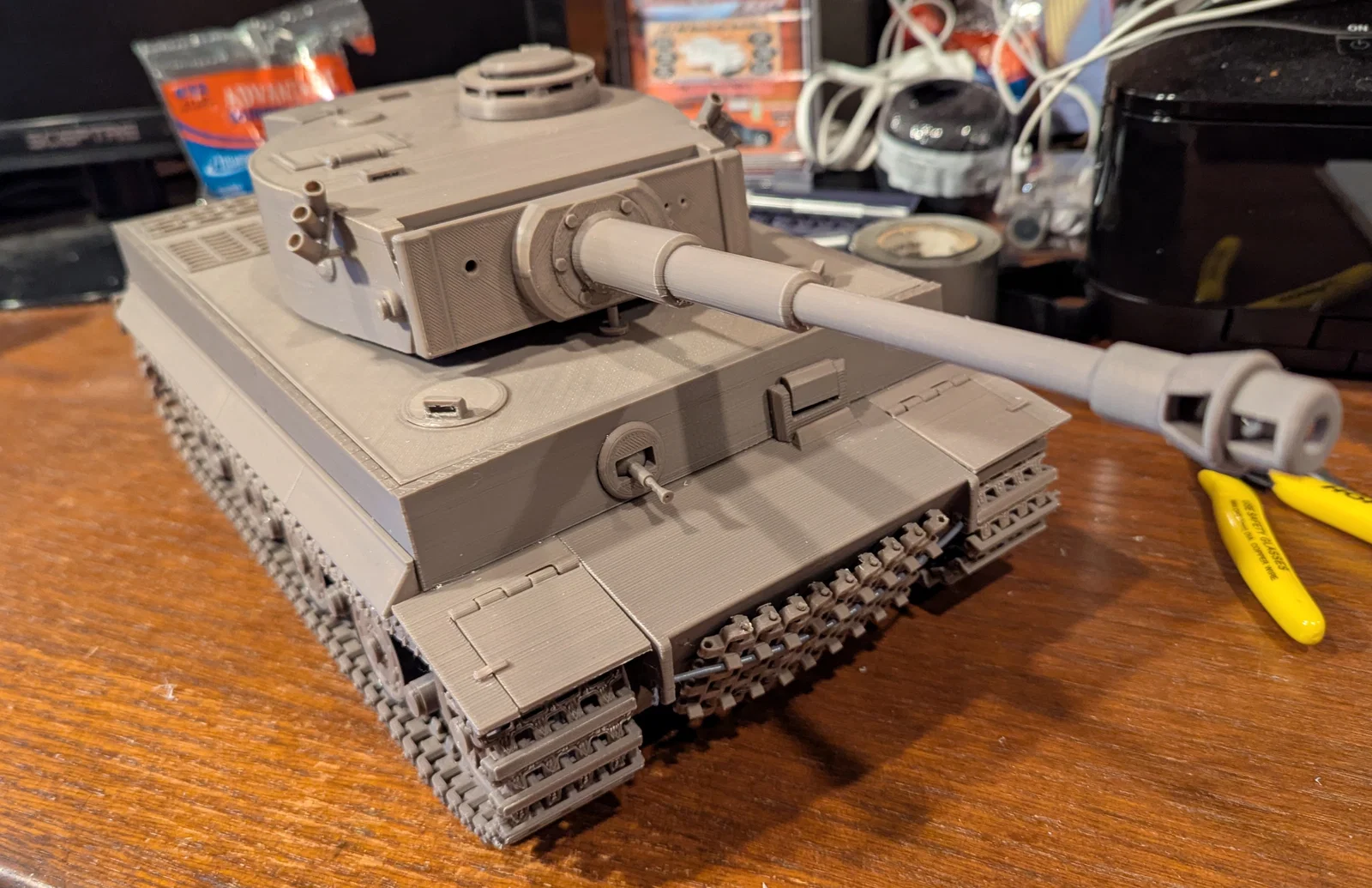

Đã cập nhật tháp pháo và phần che súng (mantlet) vì biên dạng phía trước bị quá rộng.

Mẹo in ấn

Đây không phải là quy tắc bắt buộc vì mình cũng không phải chuyên gia, nhưng hy vọng vài gợi ý này sẽ giúp ích cho bạn. Mình in hầu hết bằng nhựa PLA+ với chiều cao lớp 0.16mm và sử dụng support khi cần thiết. Khi dùng support, mình đặt góc overhang là 75% để máy in không chèn support vào các lỗ 6mm gây khó làm sạch. Hầu hết các chi tiết chỉ cần support ở phần tiếp xúc với bàn in, nhưng tháp pháo và phần đáy thân trước thì chắc chắn cần full support. Dùng lớp đệm support cách bề mặt in 0.3mm giúp bản in sạch hơn và dễ tách support hơn.

Hướng dẫn lắp ráp

(Mời xem thêm chi tiết trong bản gốc để đảm bảo độ chính xác khi dán keo và mài giũa lỗ trục bằng giũa 1/4 inch để đảm bảo các khớp chuyển động trơn tru).
