Bộ cổng kết nối USB-Aux
Đây là các linh kiện cổng USB-Aux và ổ cắm dẫn dây cho hệ thống A.I của mình. Mình thiết kế riêng để các bạn dễ dàng sử dụng cho các dự án cá nhân. Bộ này bao gồm nhiều tùy chọn linh hoạt để lắp ráp theo ý muốn.
Mô tả

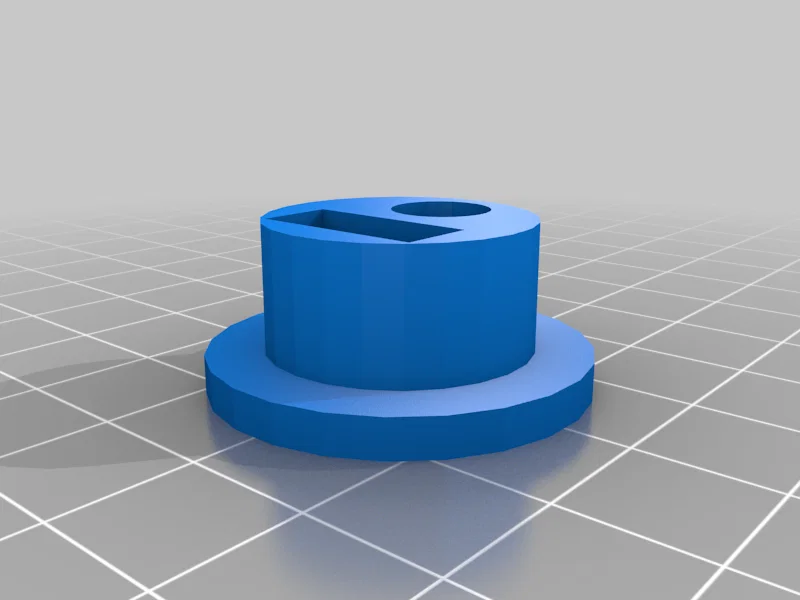

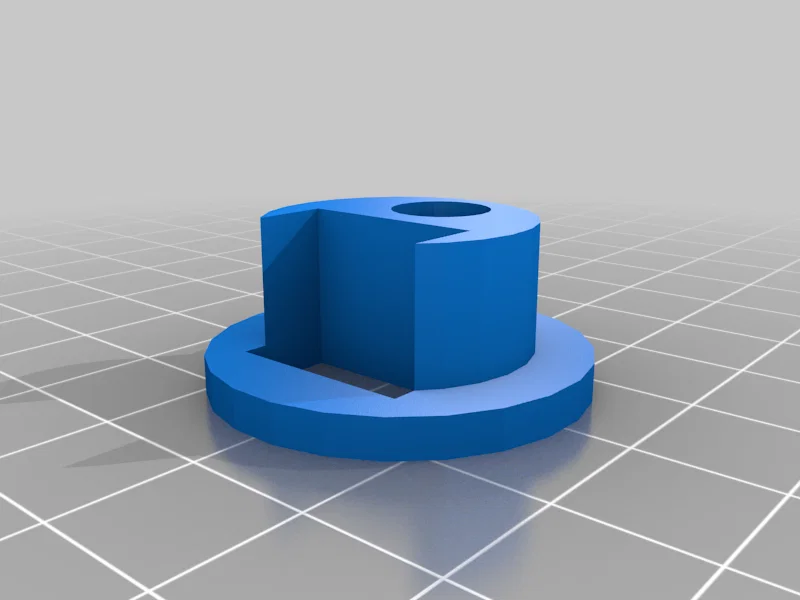

Đây là một linh kiện nằm trong hệ thống A.I tùy chỉnh/Central Command Hub V.3 của mình. Các bộ phận này bao gồm một cổng/ổ cắm USB-Aux và một ổ cắm dẫn dây (để đi các dây phụ hoặc dây tạm thời).
Mình nghĩ là nên chia sẻ riêng các bộ phận này để nếu ai đó cần thì sẽ dễ tìm hơn (vì bản thân mình trước đây cũng đã rất vất vả khi tìm kiếm loại này nên quyết định tự thiết kế luôn).
Hy vọng các bạn thấy những linh kiện này hữu ích. Chúc các bạn in vui vẻ!
Thông số in ấn
Máy in:
Artillery
Rafts:
Không cần thiết
Supports:
Không
Độ phân giải:
200
Infill:
10
Chất liệu nhựa:
Bất kỳ
Ghi chú:
Không cần support. Bạn có thể in với Infill 10%, nhưng mình khuyên nên dùng từ 40% trở lên để đảm bảo độ cứng cáp.
Các bộ phận có ký hiệu (O-#) ở cuối là các tùy chọn. Trong đó O là Option (tùy chọn) và số là số thứ tự của tùy chọn (bạn hoàn toàn có thể kết hợp các linh kiện với nhau).

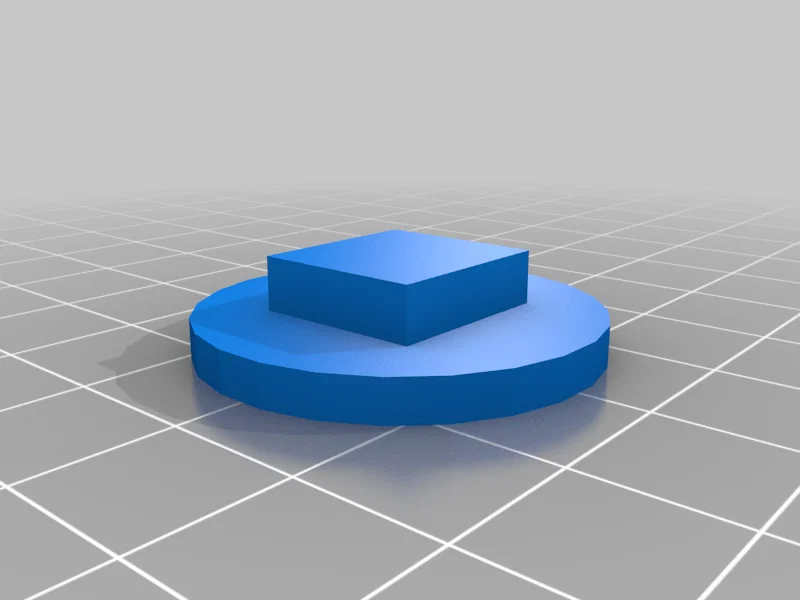

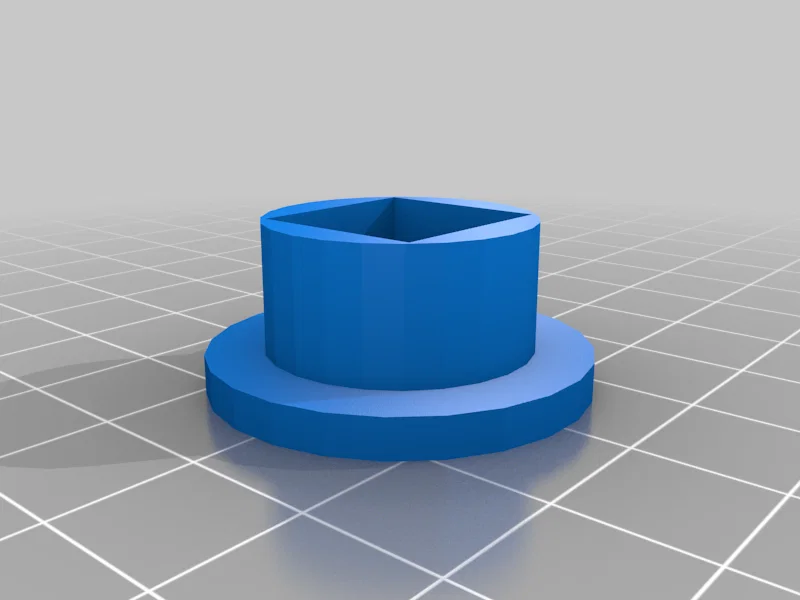

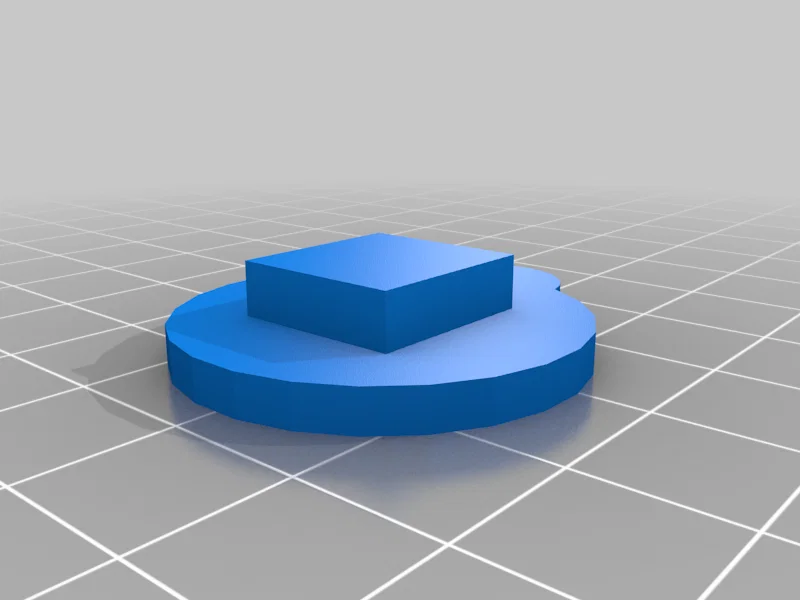

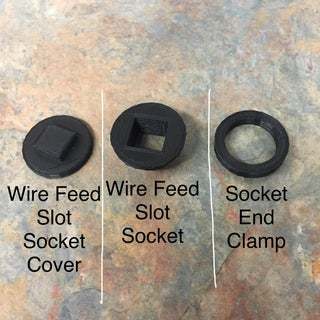

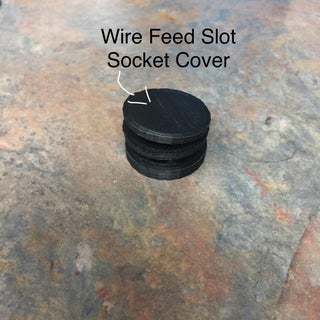

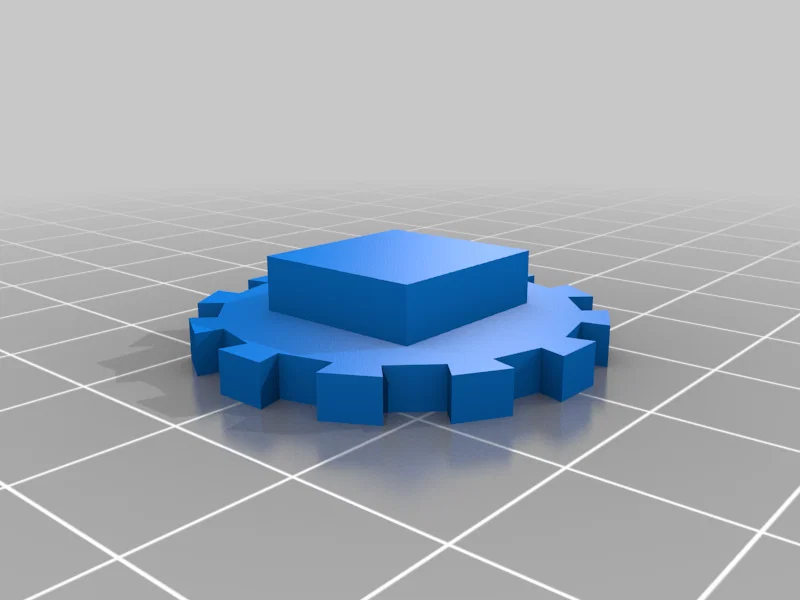

Ví dụ: "Wire Feed Slot Socket Cover (O-2)" có nghĩa là nắp đậy ổ cắm dẫn dây (Tùy chọn 2) và "Wire Feed Slot Socket Cover (O-3)" là tùy chọn 3. Cả (O-2) và (O-3) đều tương thích với "Wire Feed Slot Socket".

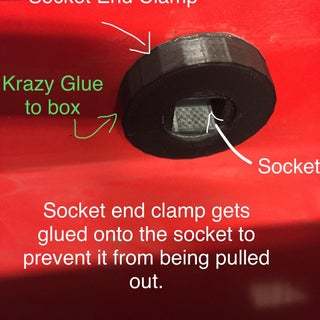

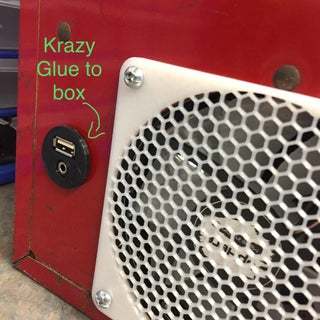

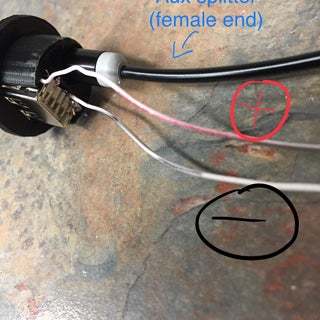

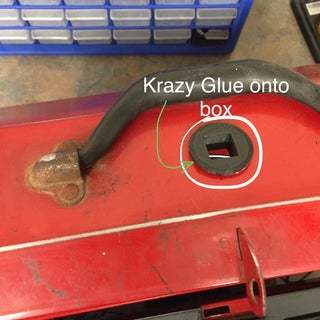

Lưu ý thêm, có thể bạn sẽ cần dán cố định cổng USB cái vào vị trí và hơ nóng lỗ cắm cổng Aux cái. Lý do là vì kích thước các loại cổng này trên thị trường có thể khác biệt so với loại mình đã sử dụng.

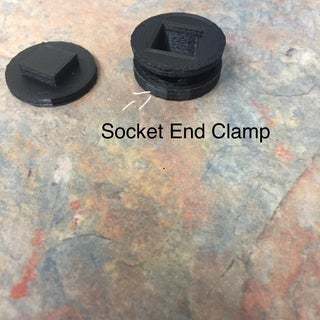

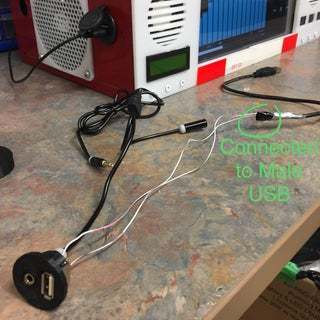

Mời bạn xem qua các hình ảnh phía trên để biết cách lắp ráp nhé.
