Giá đỡ Gridfinity cho cảm biến nhiệt độ AiXun DT01

[Cảnh báo: Giá đỡ này được tạo theo cách khá thô sơ, chỉ sử dụng khay Gridfinity từ PerplexingLabs kết hợp với các khối âm, nên nó thiếu các đường vát và bo tròn. Đừng kỳ vọng một thiết kế quá hoàn mỹ như dòng iHolder.]

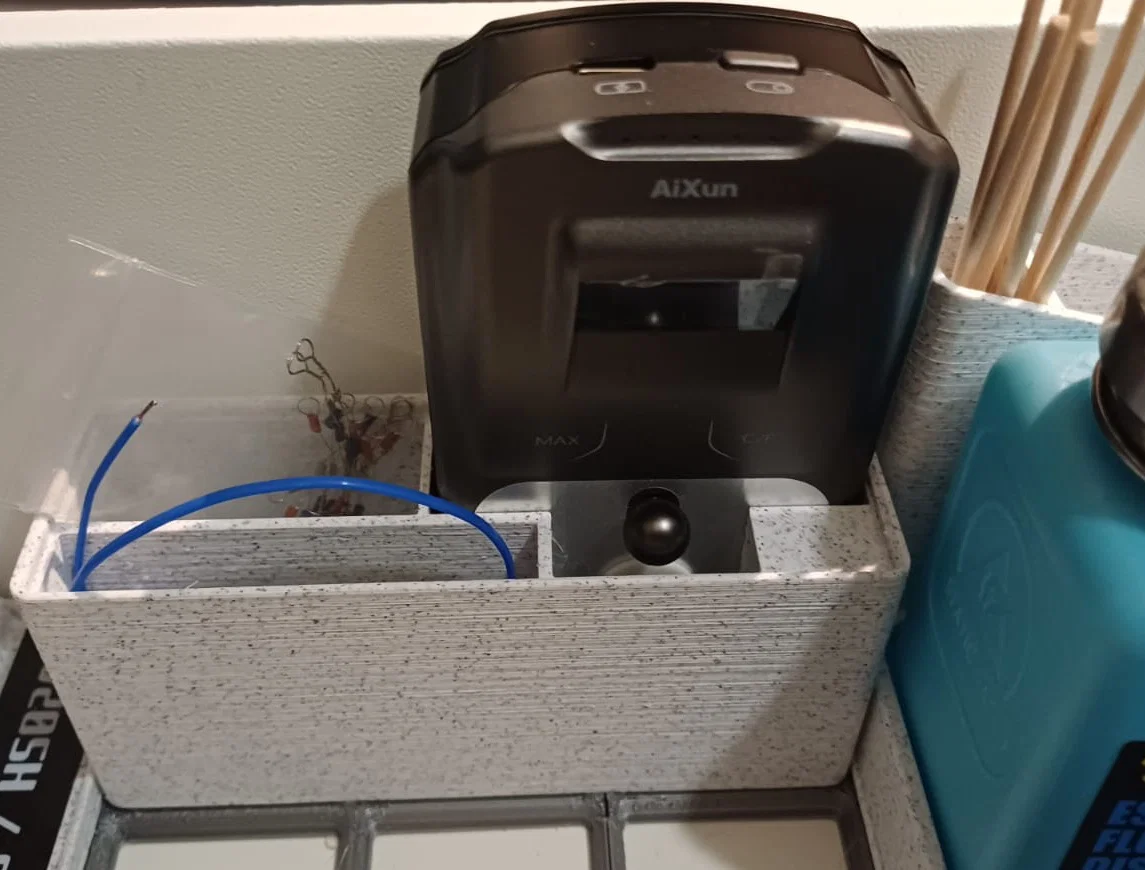

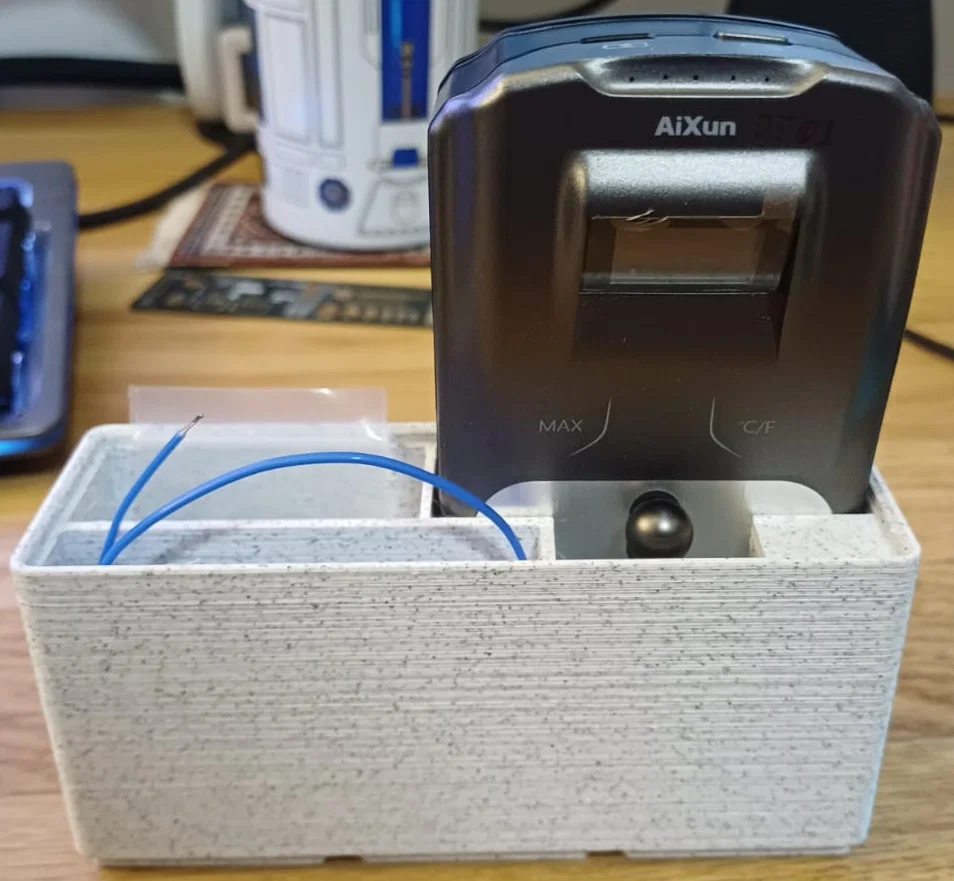

Đây là giá đỡ Gridfinity kích thước 1x2x8U/1x3x8U dùng để cất giữ cảm biến nhiệt độ máy hàn AiXun DT01 theo phương thẳng đứng; giá đỡ bao gồm các ngăn để chứa đầu dò nhiệt loại K và/hoặc các cảm biến nhiệt dự phòng đi kèm với DT01 (loại có thể mua rời). Khoang chứa cảm biến chính có độ dung sai khoảng 1mm (có thể trượt ra vào dễ dàng mà không bị lỏng lẻo), và đủ sâu để bảo vệ đầu cảm biến cũng như các chân cắm. Tôi cũng cung cấp các phiên bản đối xứng (mirrored) để các bạn linh hoạt sắp xếp bàn làm việc.

Trong thiết kế ban đầu, tôi đặt cảm biến ngược đầu vì nghĩ rằng trọng lượng pin ở phía dưới sẽ ổn định hơn, mặc dù tôi không thích việc để lộ đầu dò ở trên cùng. Tuy nhiên, nếu cất giữ như vậy thì khi trượt cảm biến xuống, nó sẽ vô tình nhấn vào nút nguồn gây hao pin. Dù tôi từng thử tạo phiên bản có hốc lõm 2mm ở khu vực nút bấm để tránh vấn đề này, nhưng sau vài tuần để cảm biến trên bàn, tôi phát hiện ra rằng DT01 kể cả khi đã tắt nguồn vẫn liên tục tiêu thụ pin (khi phát hiện ra, sau khoảng vài tháng không sử dụng, pin của tôi đã tụt xuống còn 0,89V). Vì vậy, giờ đây tôi chỉ sử dụng máy thông qua nguồn USB-C và đã xóa bỏ thiết kế đó.

Tôi đã đính kèm các file STL cơ bản để các bạn in nhanh, đây là thứ mà tôi nghĩ hầu hết mọi người cần. Tôi cũng cung cấp mô hình đơn giản mà tôi đã dùng để tạo khoang chứa cho DT01. Nếu bạn thực sự muốn chỉnh sửa, tôi có gửi kèm file 3MF chứa tất cả các phiên bản giá đỡ cùng với các khối tạo hình, đi kèm các khay trống và mô hình biên dạng của DT01. Các khay Gridfinity cơ bản được tạo bằng trình tạo của PerplexingLabs và có sẵn khe gắn nam châm ở các góc (6,2mm x 2,1mm).
