Fikiri puzzle #001 - Hộp giải đố in 3D dễ lắp ráp

Fikiri #001

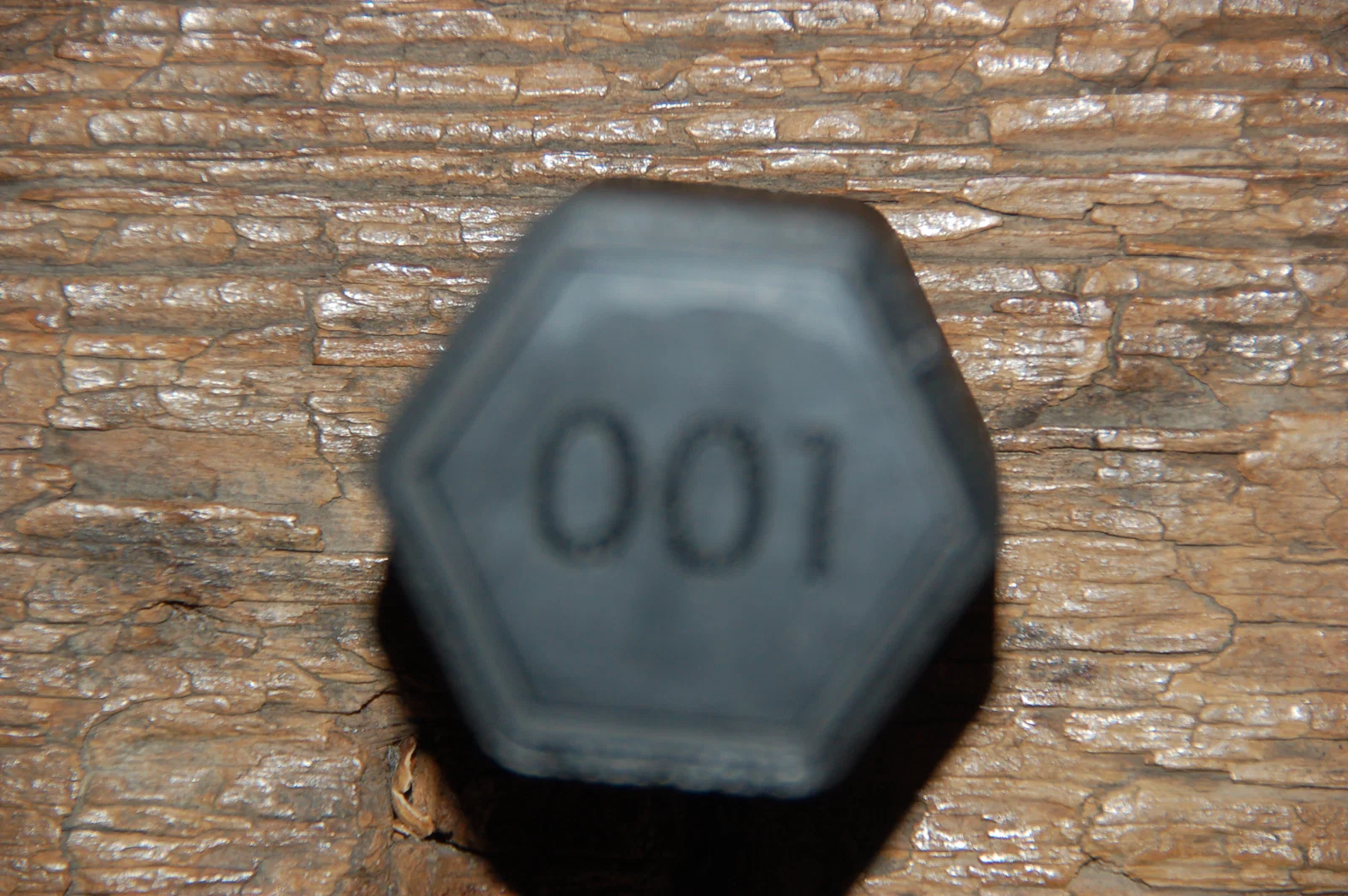

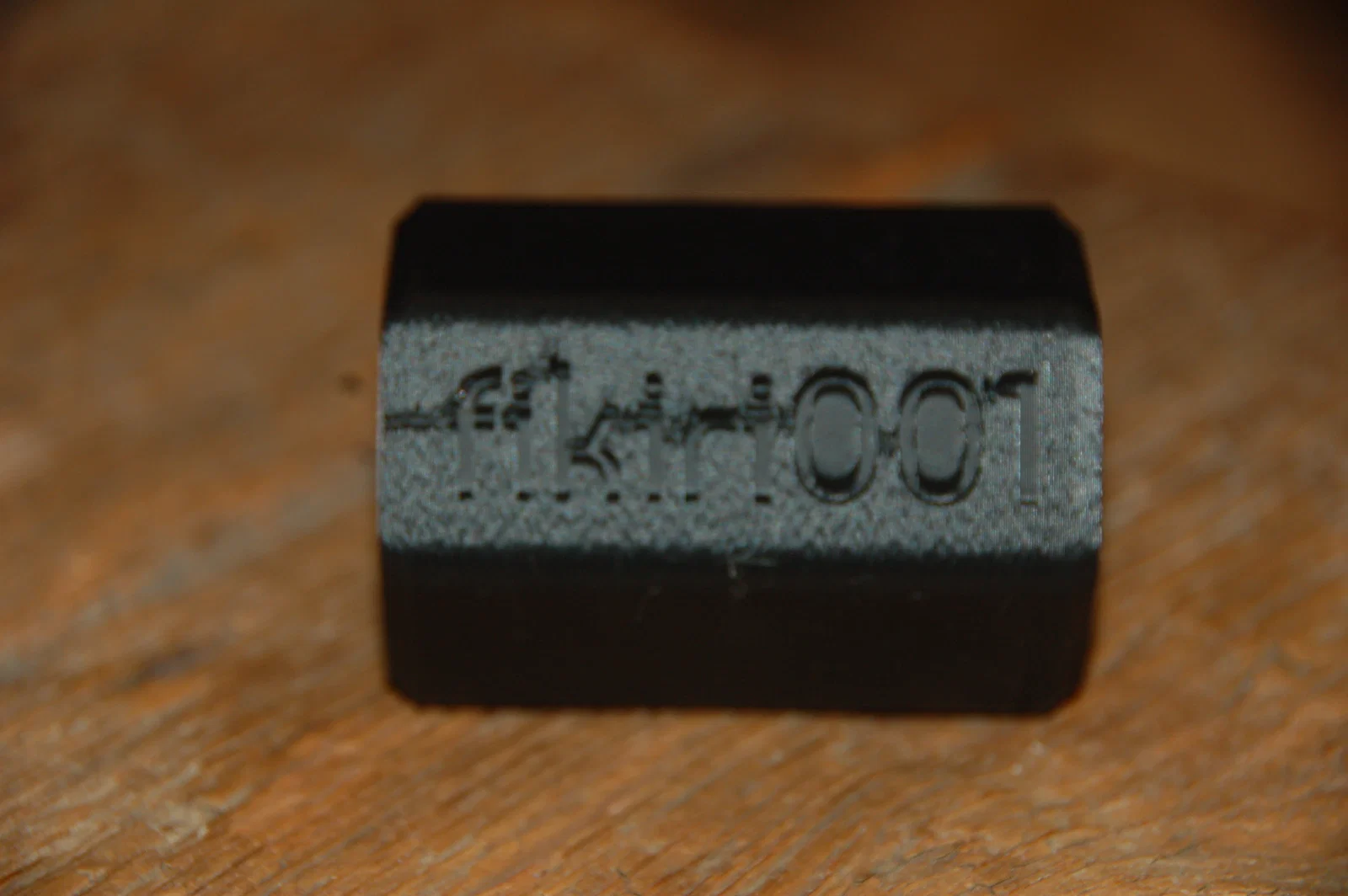

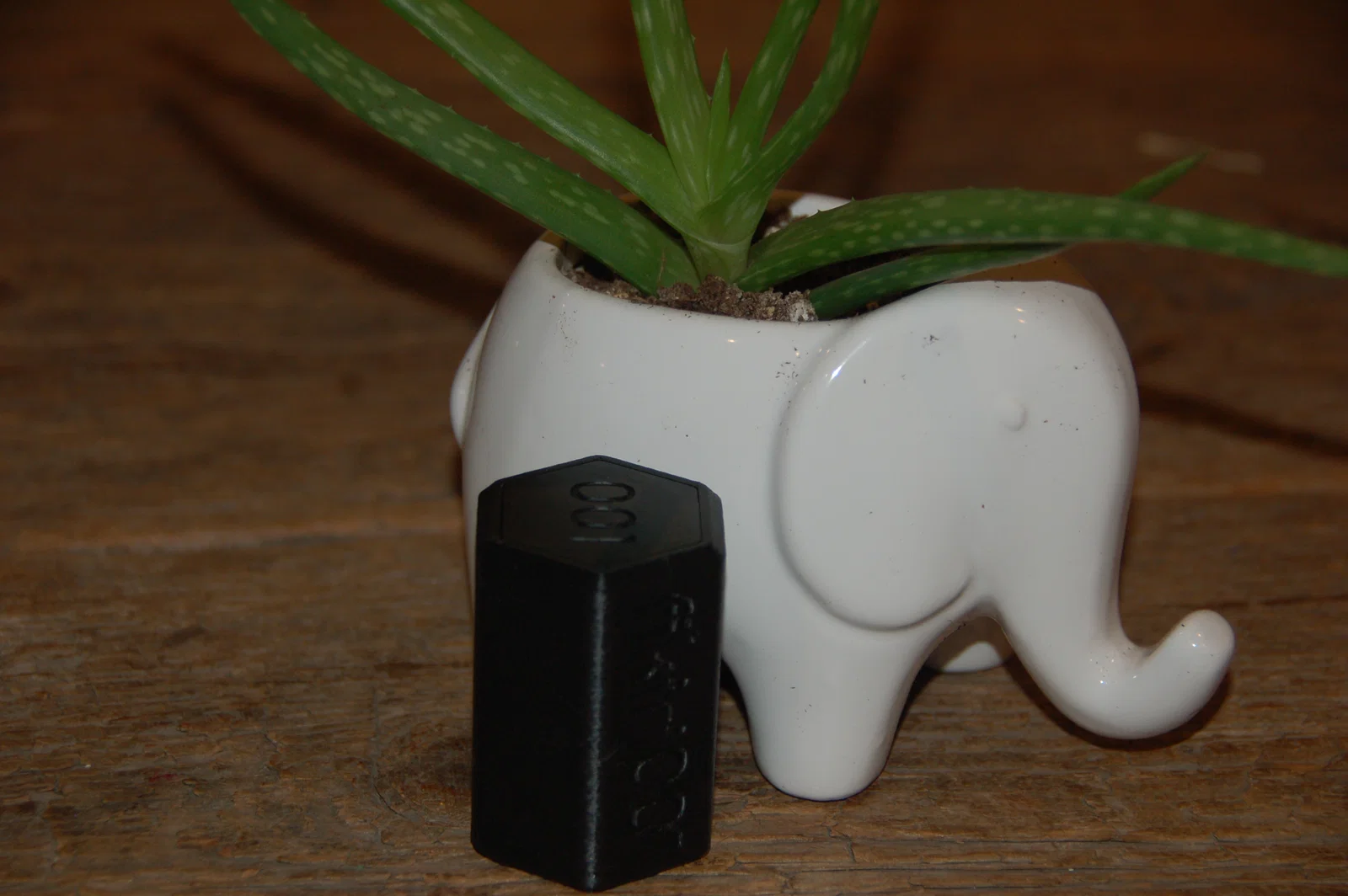

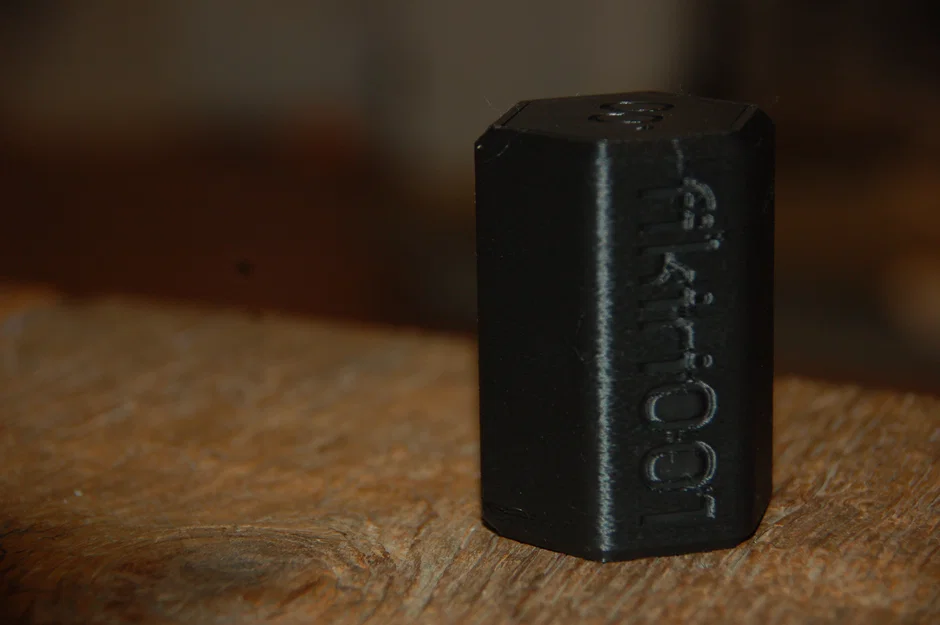

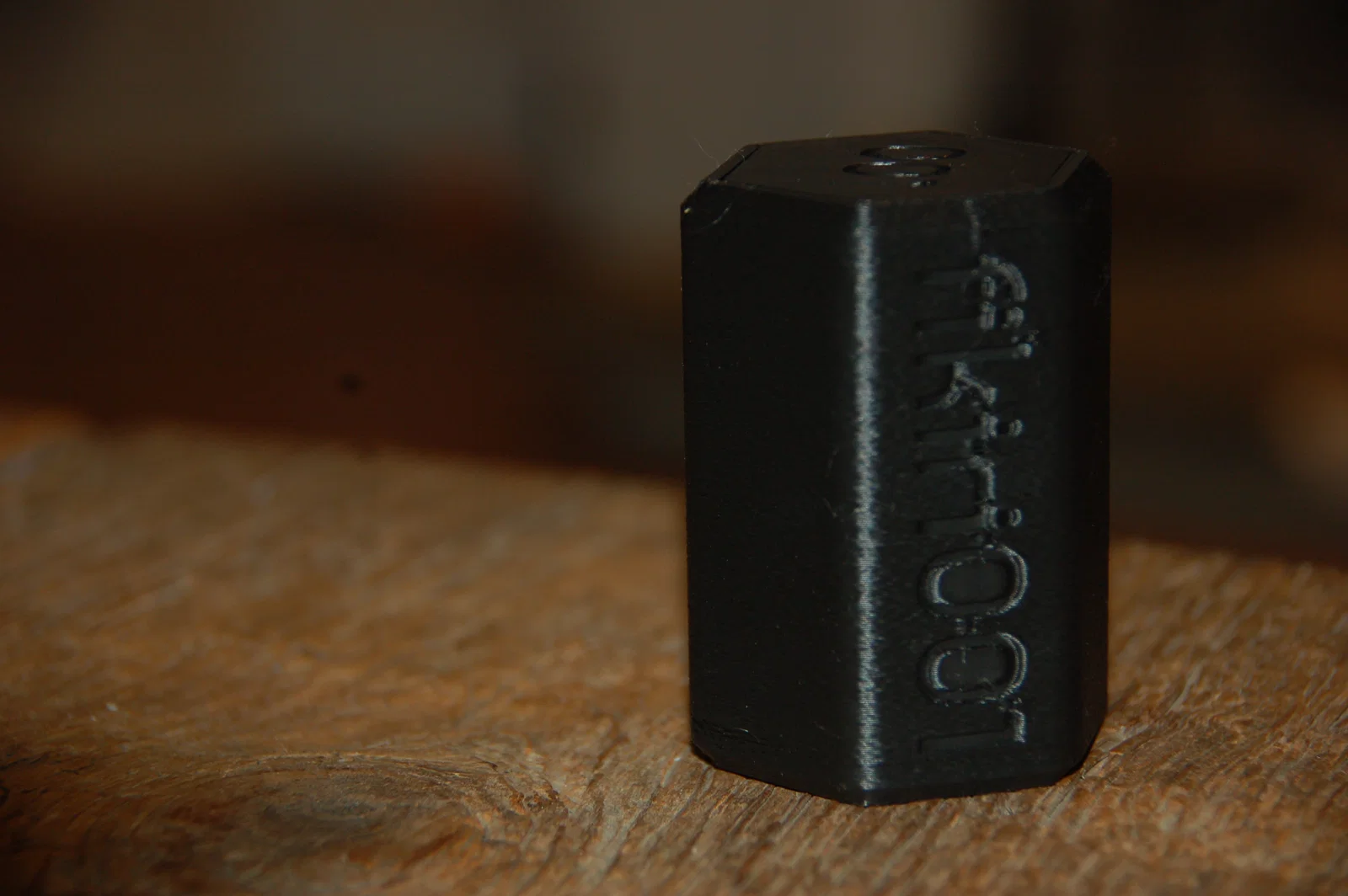

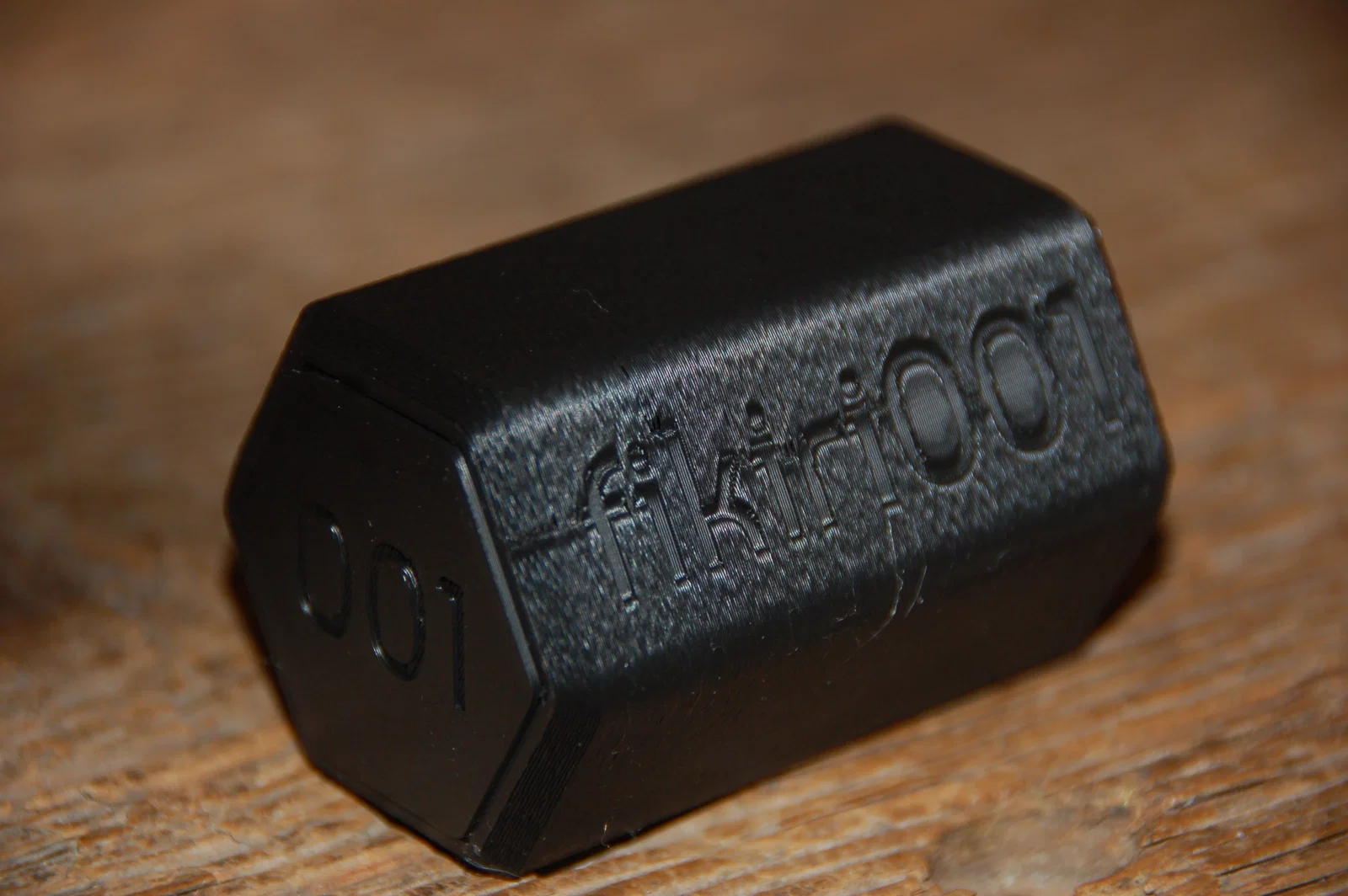

Fikiri #001 là mẫu hộp giải đố nhỏ đầu tiên của mình. Hộp chỉ gồm 5 chi tiết, lắp ráp rất dễ dàng và không cần dùng thêm ốc vít hay phụ kiện nào khác.

In ấn

• Tất cả các chi tiết được in bằng nhựa PLA, chiều cao lớp in 0.2mm, tốc độ tiêu chuẩn và độ đặc (infill) 15%.
• Có thể bật tính năng Ironing trên bề mặt phẳng nếu muốn, dù không bắt buộc.
• Khuyên dùng thêm hiệu ứng fuzzy skin mỏng ở mặt ngoài thân hộp (độ dày 0.1, khoảng cách điểm 0.3).
• Không cần hỗ trợ (support).

Hướng dẫn lắp ráp

1. Đặt chốt (pin flange) vào rãnh trên ngăn kéo.
2. Trượt phần giữ (retainer) vào ngăn kéo. (Nên khớp chặt bằng ma sát, nếu lỏng quá bạn có thể dán keo).
3. Việc này khá trực quan nên mình chưa kèm ảnh, nếu bạn cần thì cứ để lại bình luận nhé.

Lưu ý quan trọng

1. Hãy kiểm tra xem ngăn kéo có trượt ra được bằng trọng lực không trước khi lắp chốt.
2. Đảm bảo các chốt trượt mượt mà khi nghiêng hộp, nếu không giải đố sẽ không hoạt động. Có thể dùng thêm chất bôi trơn nếu cần.
3. Khi lắp ráp, hãy chú ý căn chỉnh các chốt khớp với khe cắm.
4. Nếu gặp vấn đề gì, đừng ngần ngại để lại bình luận phía dưới nhé.

Cảm ơn và chúc mọi người vui vẻ!
