Vỏ Case RAKwireless Mini 19003 MeshCore/tastic cho pin 3.000 mAh

Thông tin nền:

Tôi đã tìm khắp các nơi quen thuộc để kiếm một chiếc vỏ nhỏ gọn cho bộ RAKwireless Mini Meshtastic Starter Kit của mình (sử dụng bo mạch RAK19003 kết hợp với MCU và module radio RAK4630/1).

Dù cũng tìm được vài mẫu, nhưng không có cái nào đáp ứng đủ các yêu cầu của tôi:

• Phải chứa vừa viên pin Li-Po 3.000 mAh.
• Phải khớp nối với nhau (không cần thêm ốc vít hay linh kiện khác).
• Phải nhỏ gọn và tiện lợi nhất có thể.

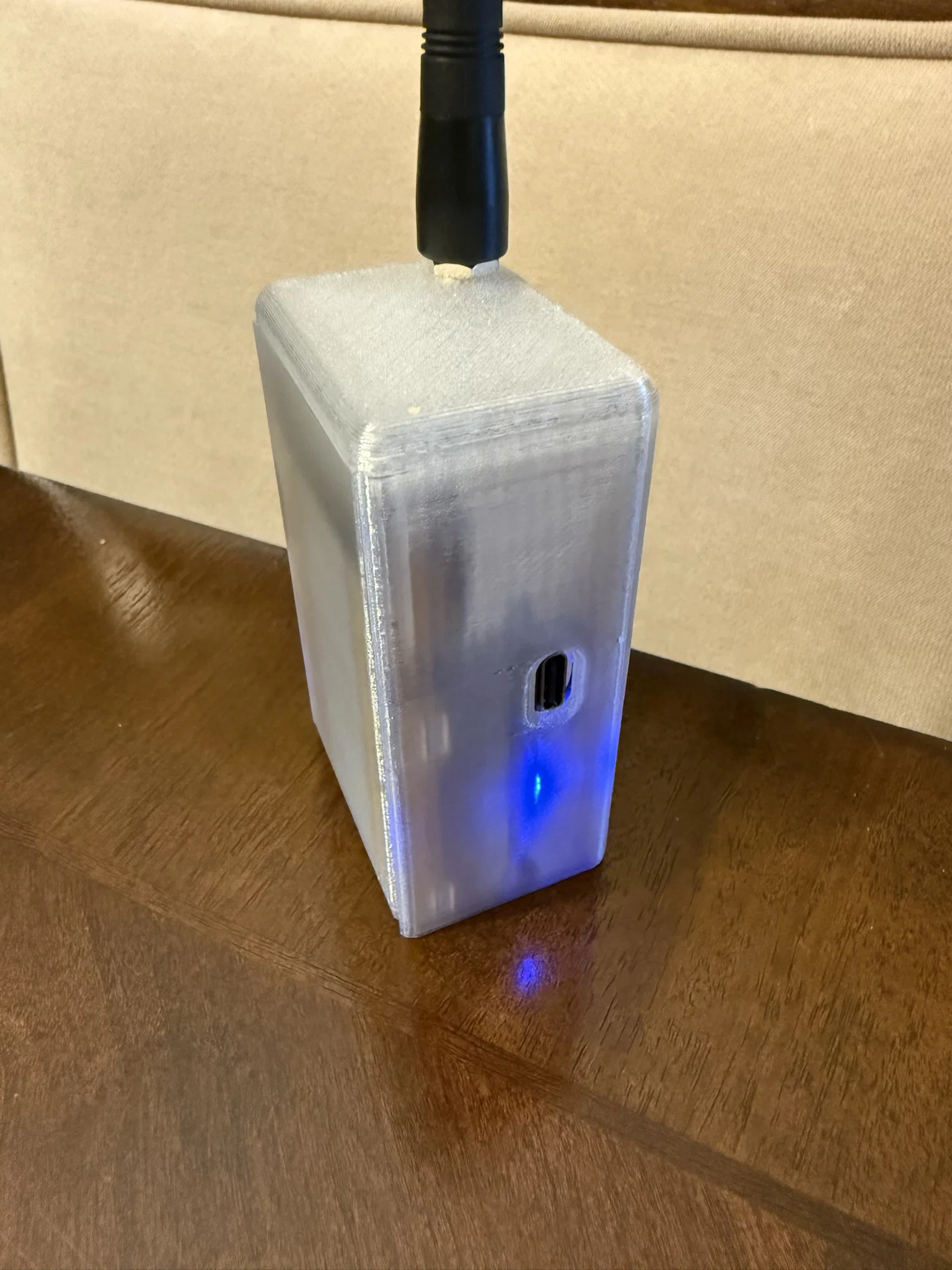

• Phải sạc được mà vẫn giữ được ăng-ten ở tư thế thẳng đứng.
  • Theo kinh nghiệm của tôi, ăng-ten gập sẽ giảm hiệu suất đáng kể khi đặt ở góc 90 độ, nên các thiết kế có cổng USB ở phía dưới đều bị loại.

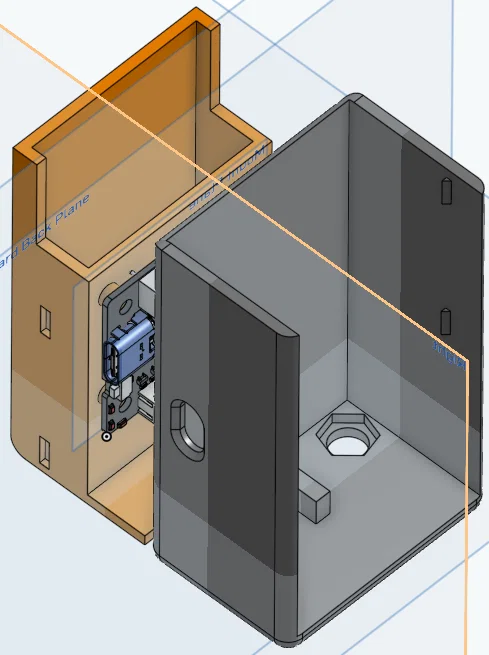

Vì thế, tôi đã quyết định dùng chút "tài nghệ" CAD còn non nớt của mình để tự thiết kế một chiếc vỏ có thể khớp nối lại với nhau, và tôi khá hài lòng với kết quả này.

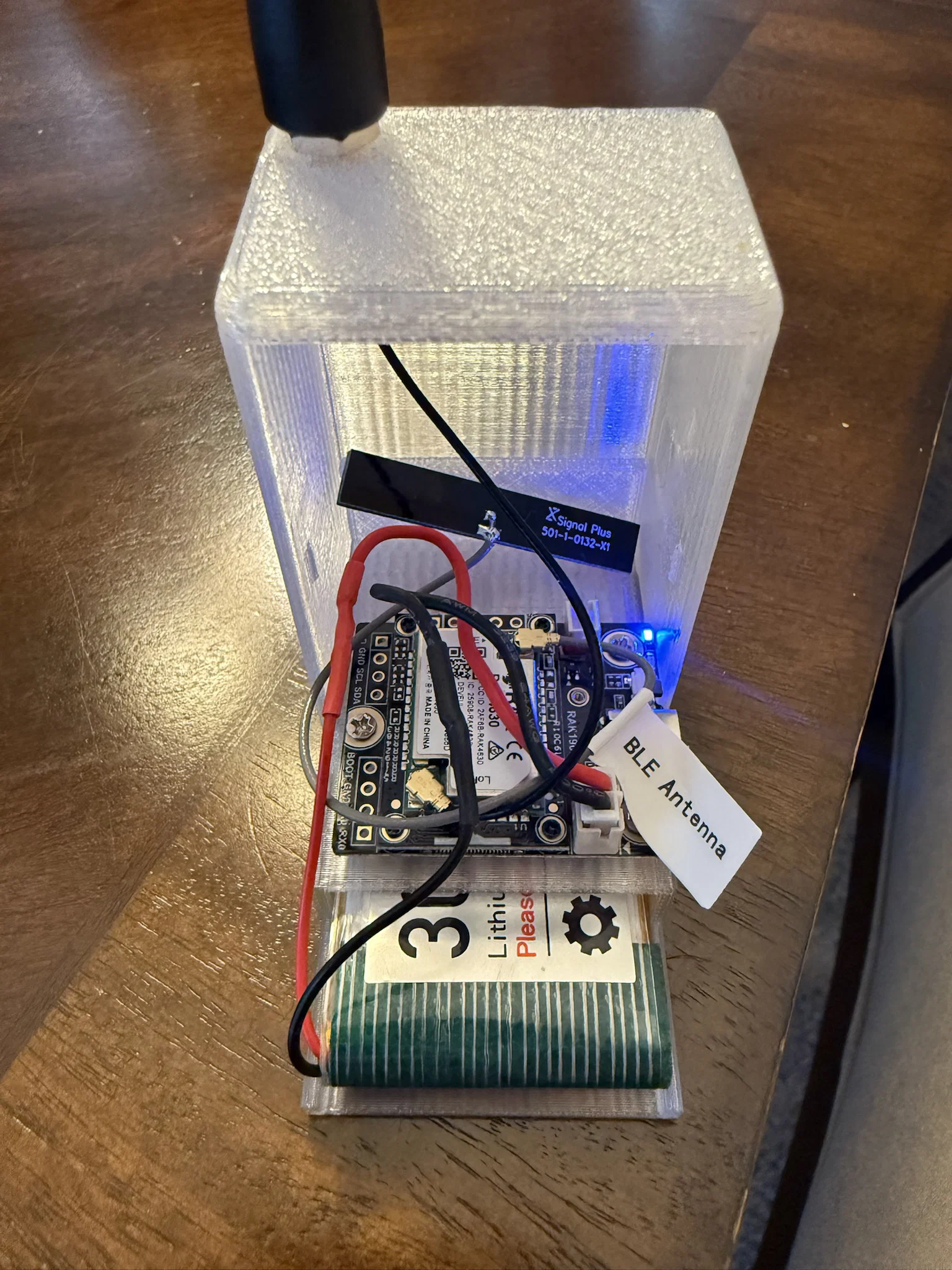

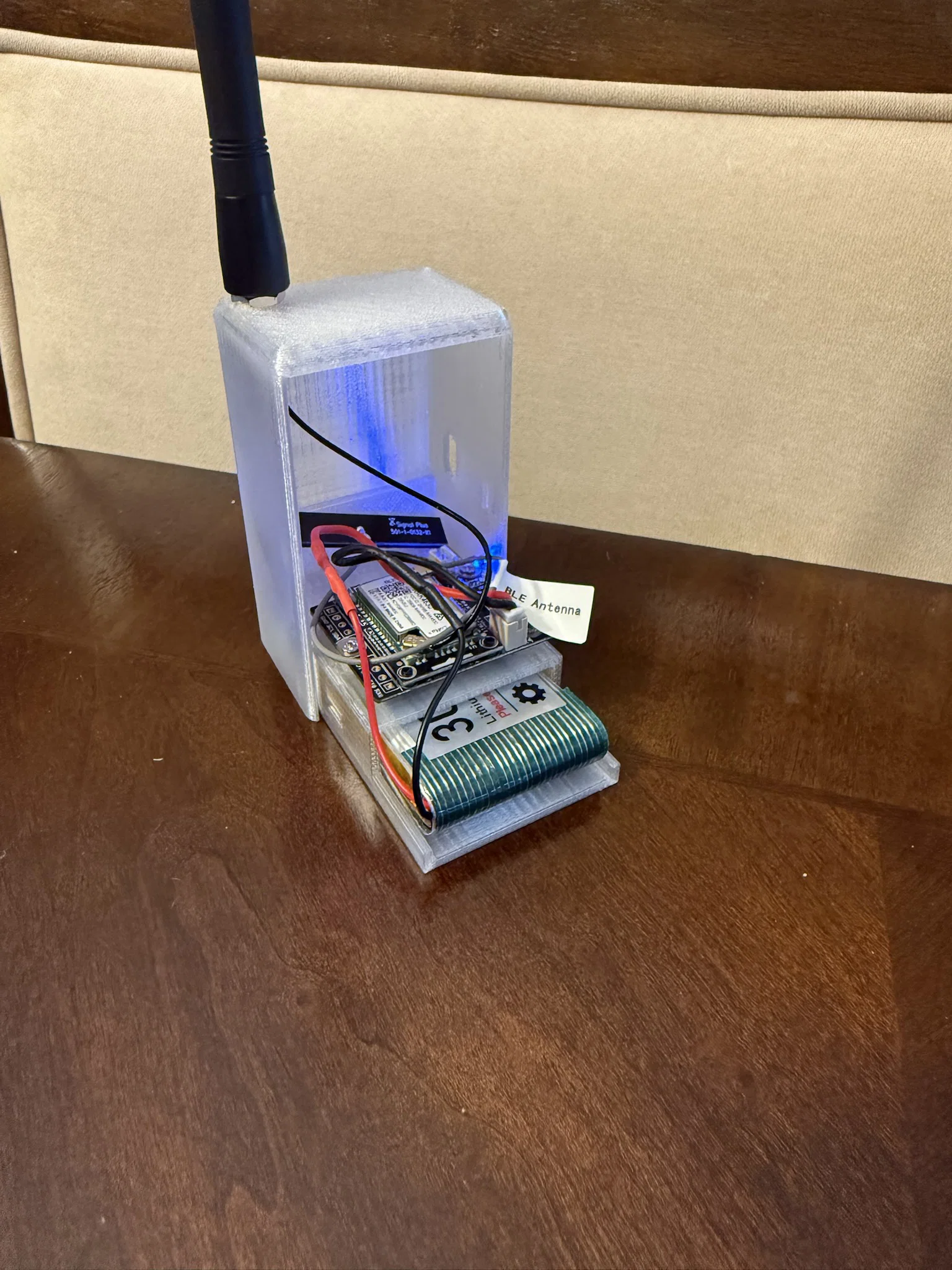

Tôi chọn dùng ốc vít tự ren để gắn bo mạch vào các trụ đỡ của vỏ cho chắc chắn hơn. Tuy nhiên, bạn hoàn toàn có thể dùng ốc vít đi kèm trong bộ kit của RAKwireless nếu không quá mạnh tay. Nếu mọi người quan tâm, tôi có thể làm thêm một bản chỉnh sửa hỗ trợ ốc cấy nhiệt (heat-set inserts), nhưng việc đó sẽ làm vỏ máy dày hơn.

Có thể sau này tôi sẽ làm thêm khe cắm chuyên dụng cho ăng-ten Bluetooth, nhưng thực tế bên trong cũng không có nhiều không gian để nó xê dịch và qua kiểm tra của tôi thì nó vẫn nằm yên. Nếu bạn cẩn thận, chỉ cần dùng băng keo điện hoặc băng Kapton dán lên mối hàn của cáp đồng trục nối vào bảng mạch ăng-ten là đủ để tránh nguy cơ bị đoản mạch.

Thiết lập in ấn:

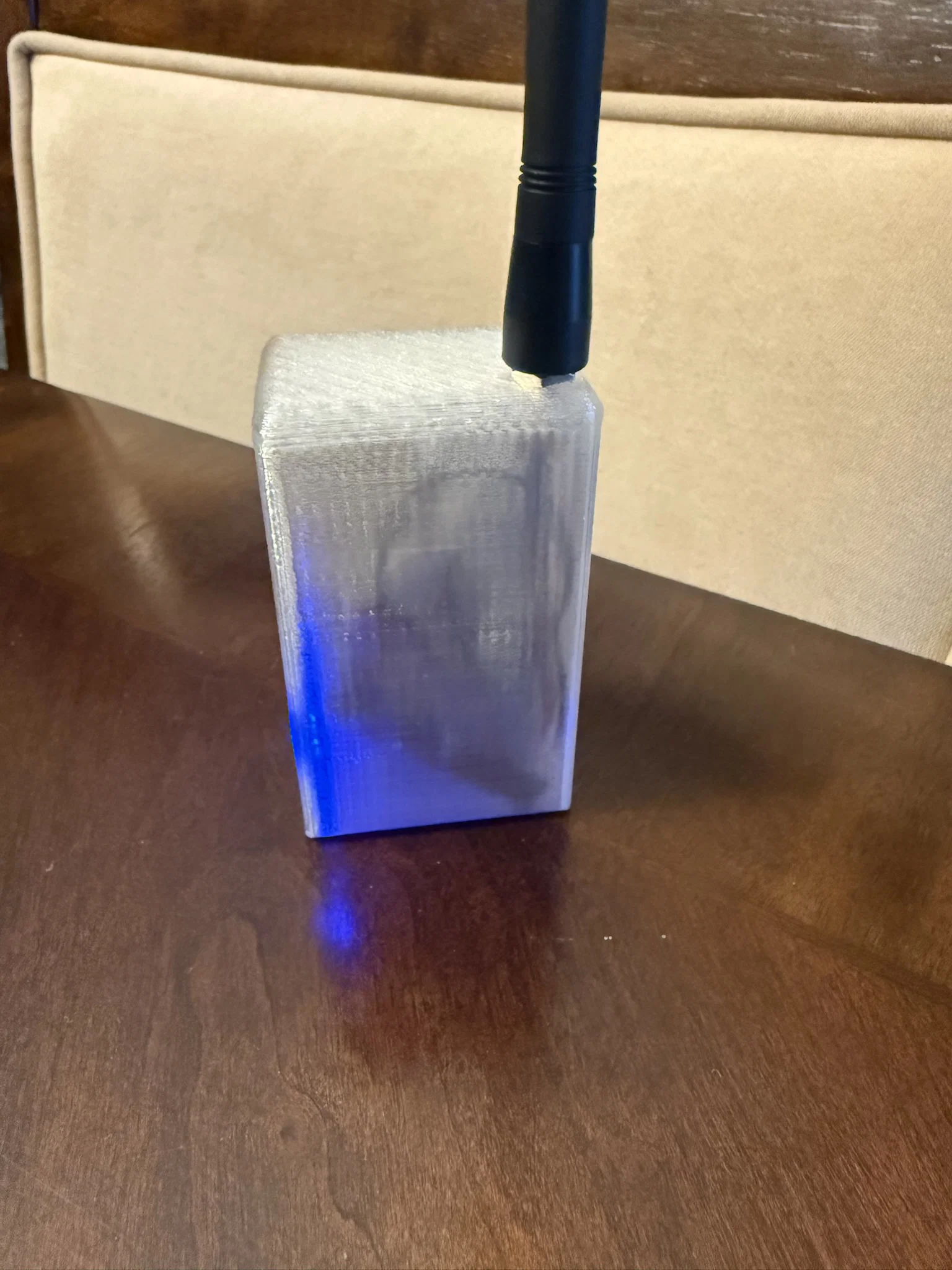

Tôi in vỏ bằng nhựa PETG trong suốt, nhưng dùng PLA cũng hoàn toàn ổn. Cả hai cấu hình "strong" (bền) hay "draft" (bản nháp) đều cho chất lượng ổn, tuy nhiên tôi có bật thêm hỗ trợ (tree supports) để in phần trụ đỡ và phần cắt cổng USB dễ dàng hơn.

Linh kiện bổ sung:

Tôi sử dụng loại pin 3.000 mAh của MakerFocus này. Dựa trên thời lượng pin đã trải nghiệm, tôi ước tính nó có thể trụ được gần 10 ngày cho một lần sạc.

LƯU Ý: Giống như hầu hết các loại pin khác, hãy đảm bảo đảo cực khi nối/bấm đầu nối JST PHR-2 2mm cần thiết để cấp nguồn cho cả ba bo mạch WisBlock hiện nay. Không hiểu sao RAK lại chọn cực ngược với chuẩn công nghiệp (chân âm phải thẳng hàng với hình tam giác màu trắng in trên PCB).

Phản hồi:

Tôi vẫn còn khá mới với CAD và hoàn toàn tự học, nên rất mong nhận được mọi góp ý về thiết kế của mình. Tôi muốn cải thiện kỹ năng hơn nữa!
