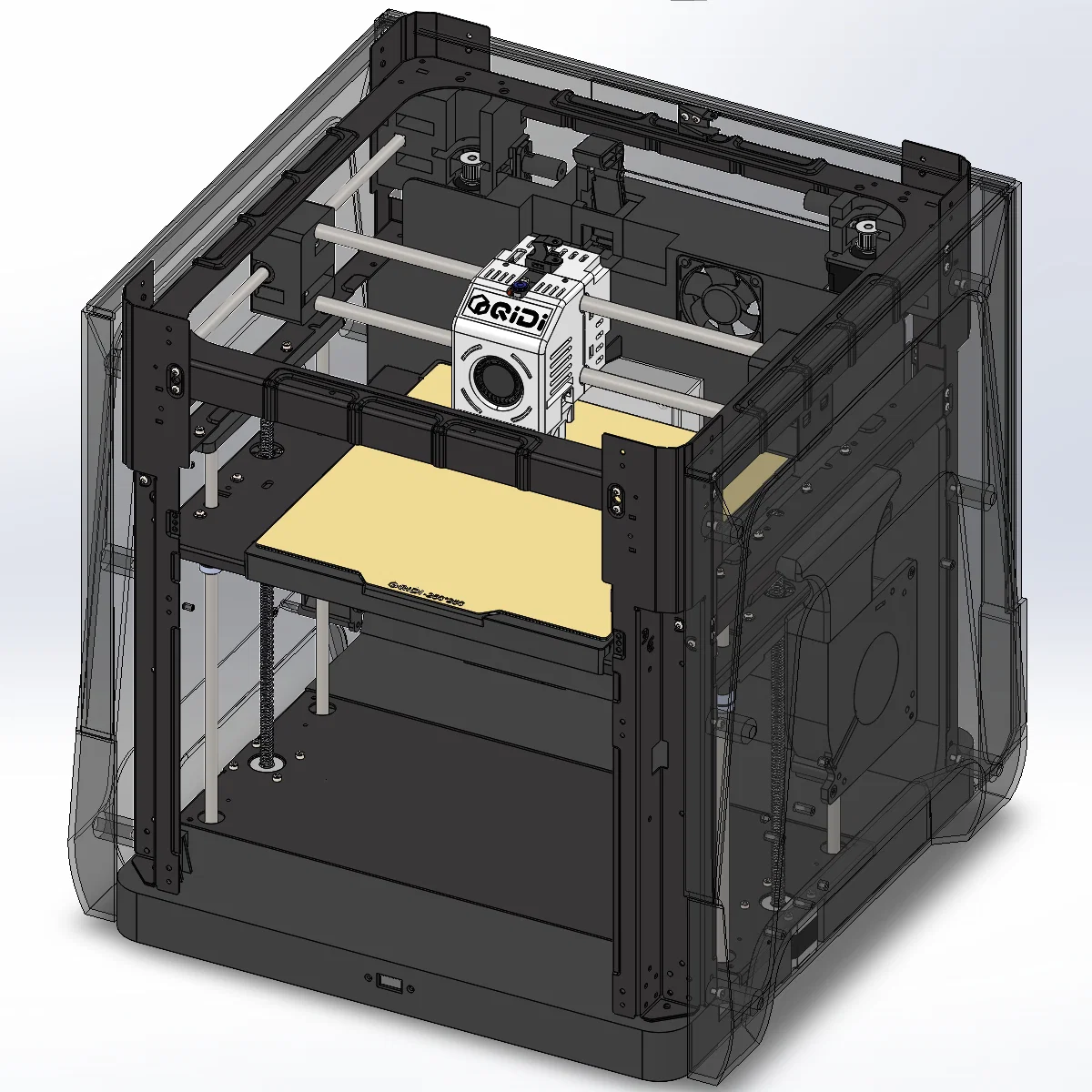

Mô hình CAD lắp ráp Qidi Q1 Pro

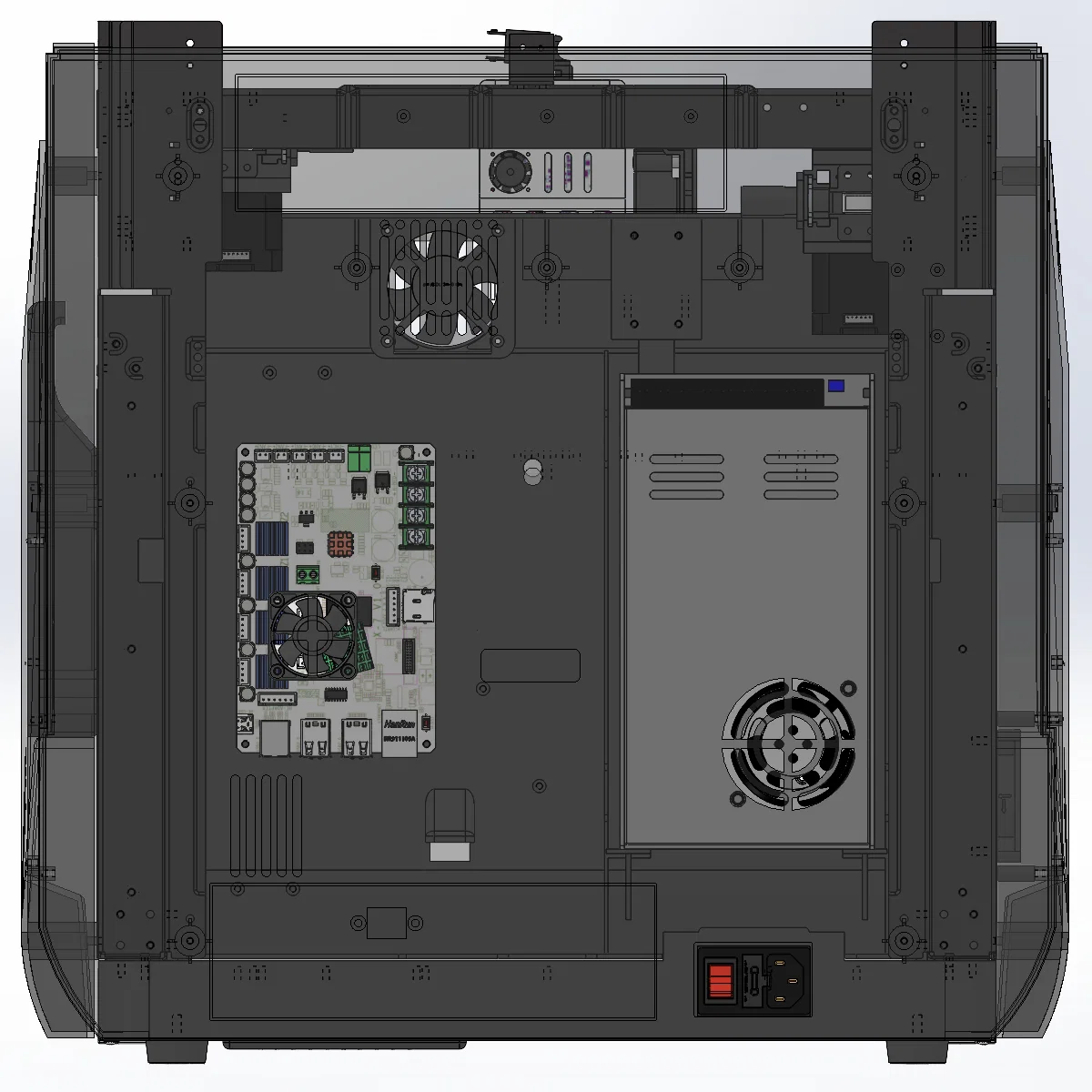

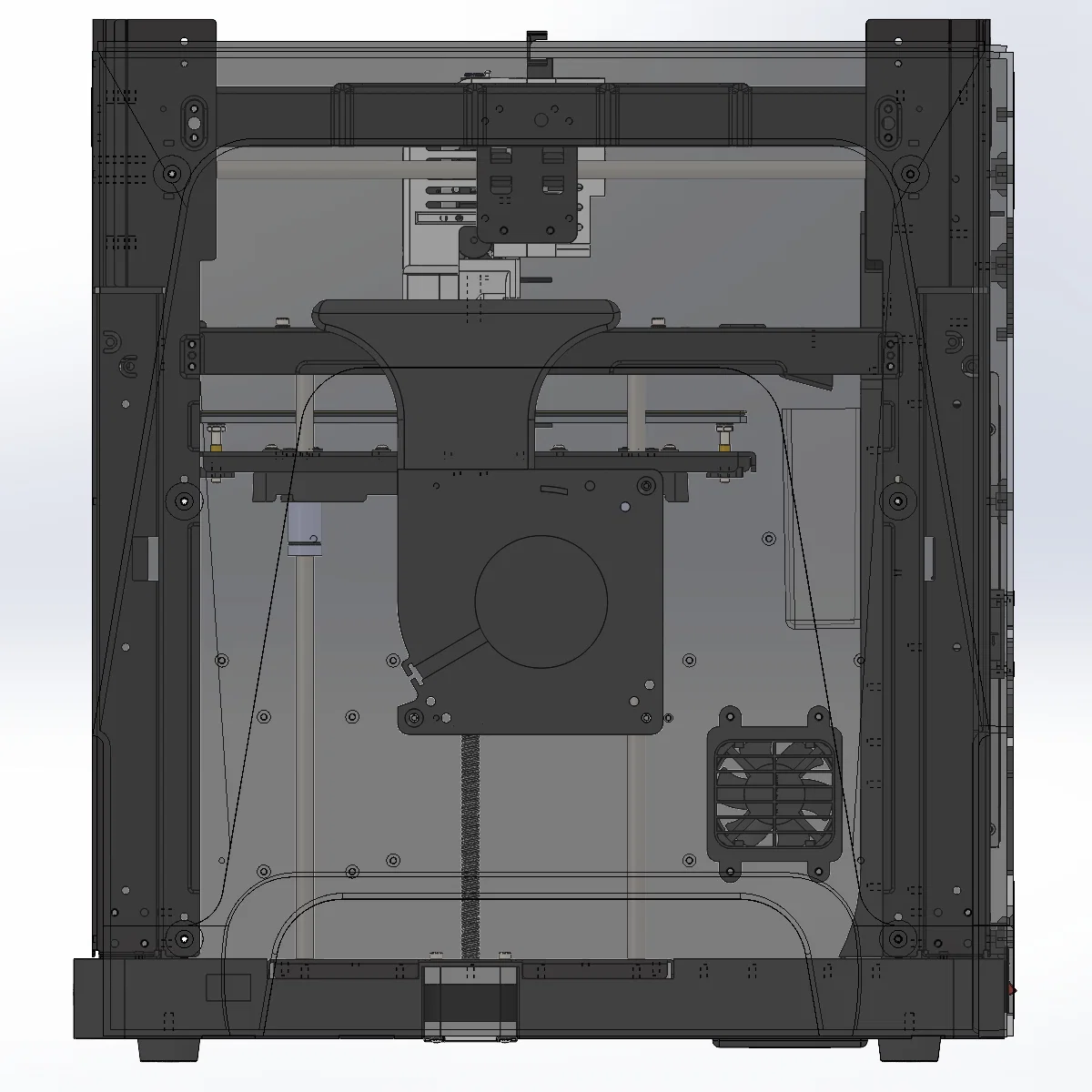

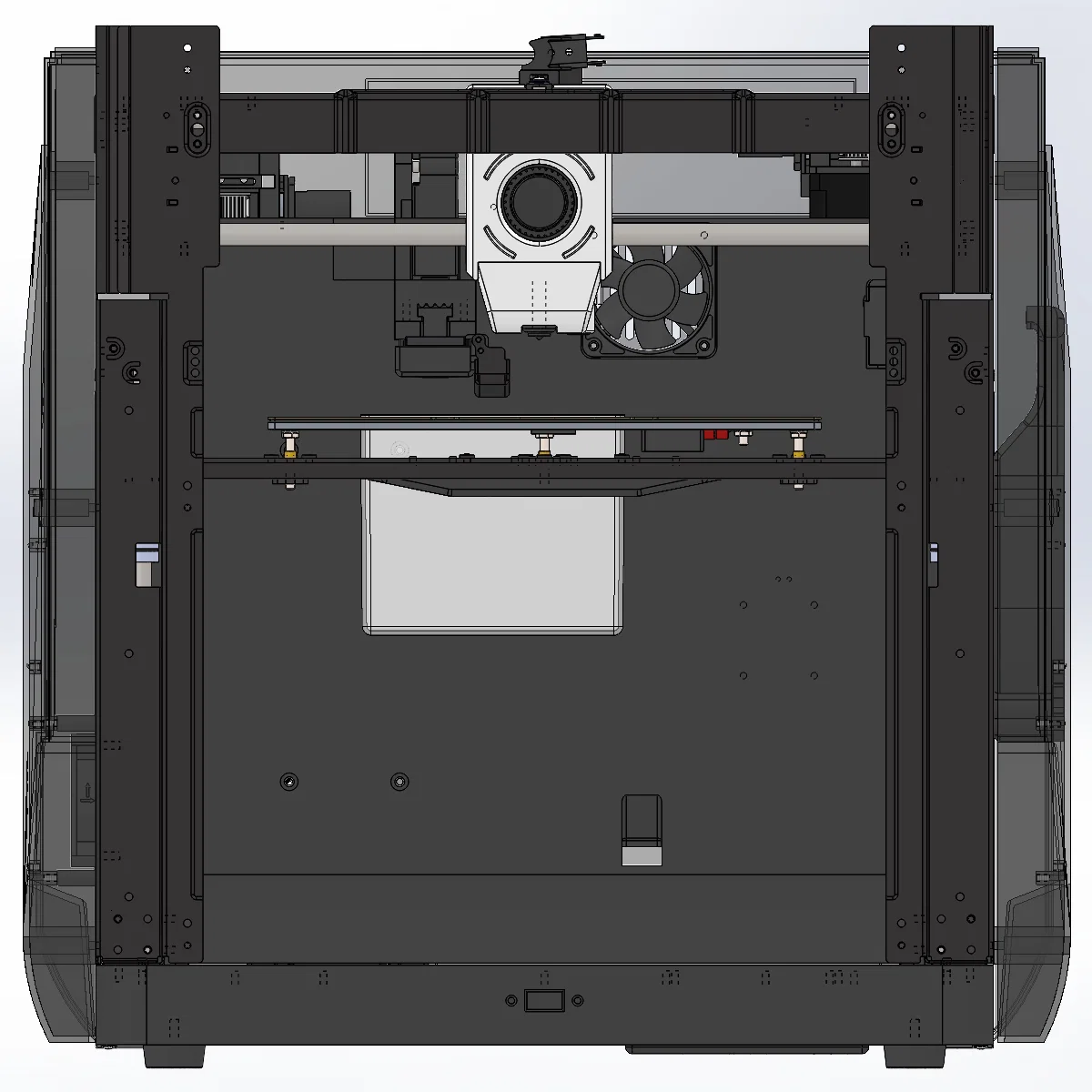

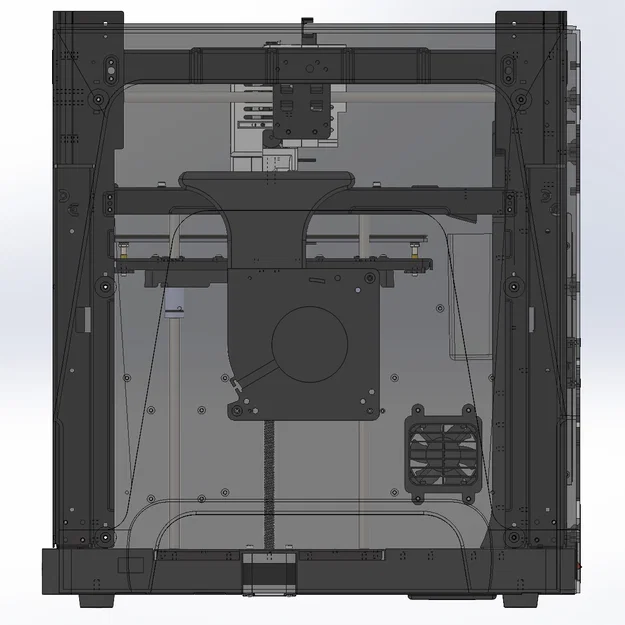

Mô hình CAD lắp ráp Qidi Q1 Pro (không chính thức - được kỹ thuật đảo ngược)

Mô hình này vẫn đang trong quá trình hoàn thiện. Nó vẫn còn một số điểm chưa chính xác và thiếu sót vài tính năng.

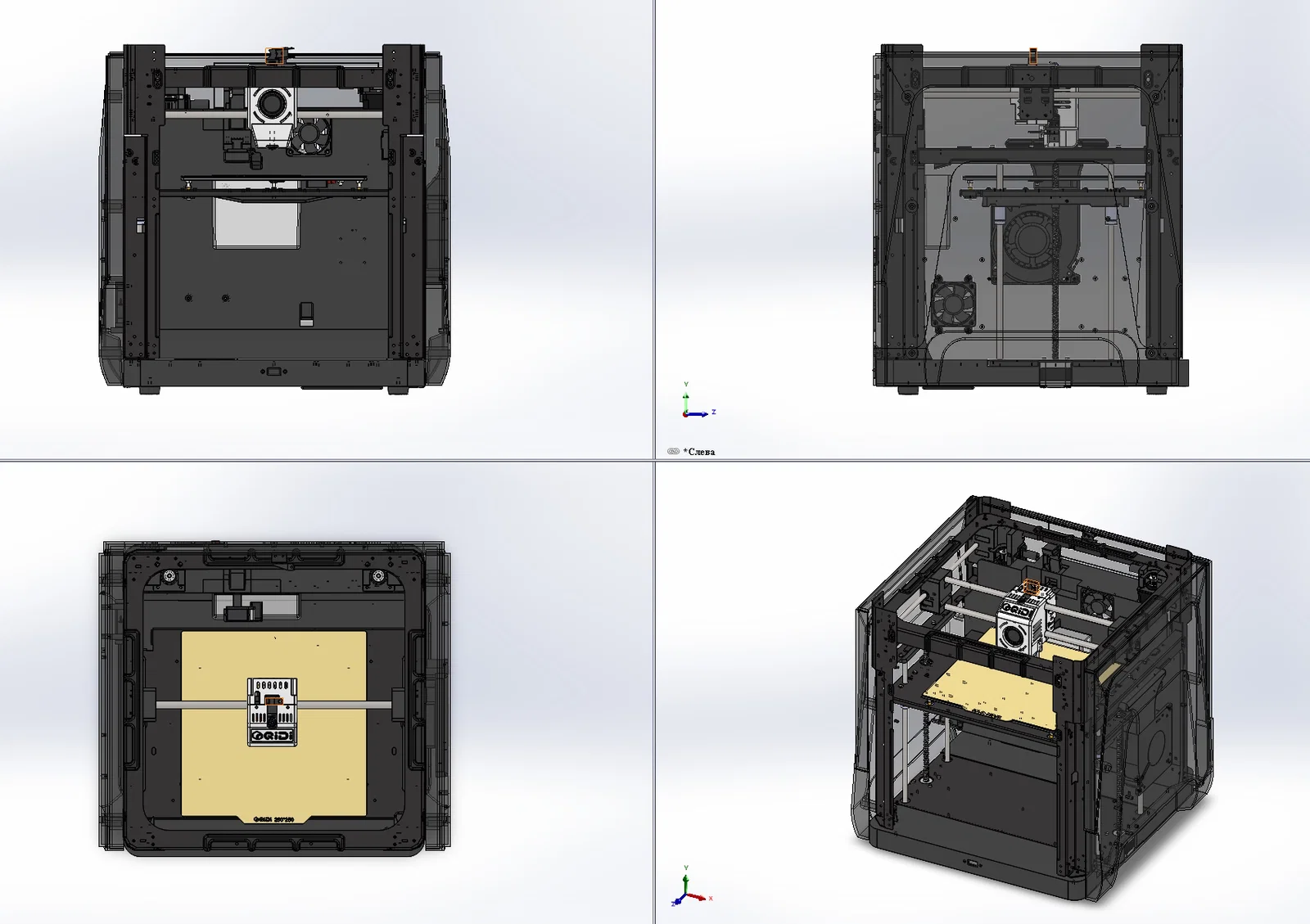

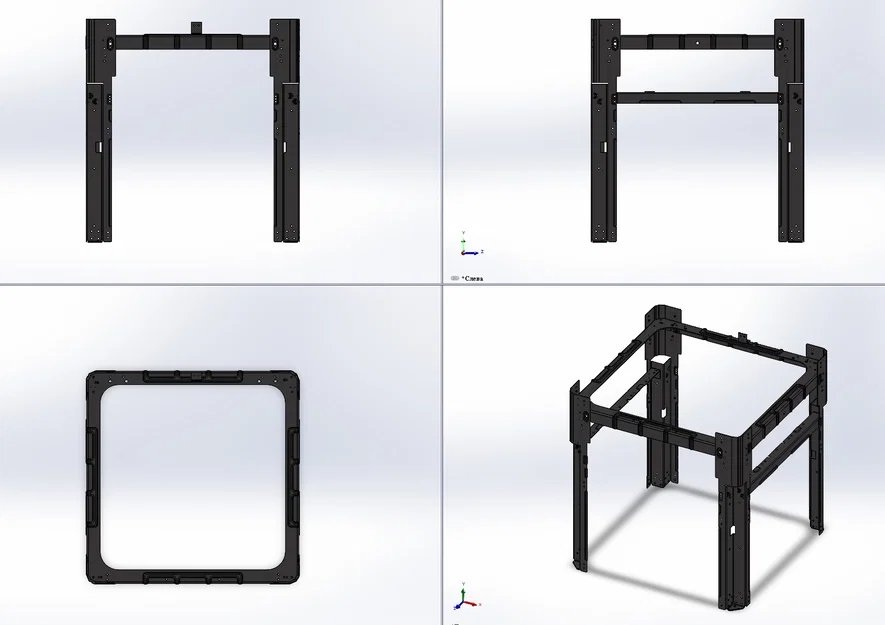

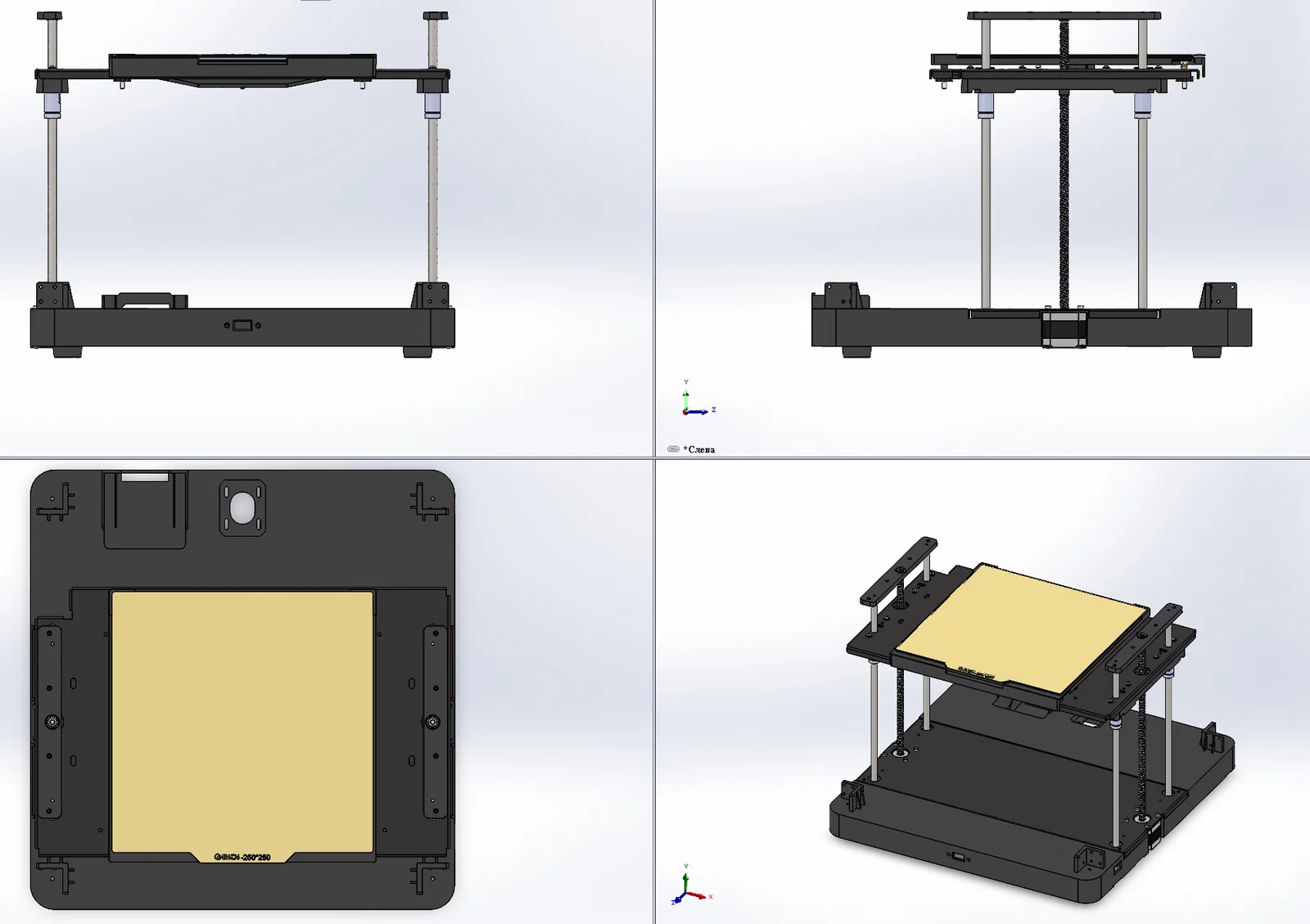

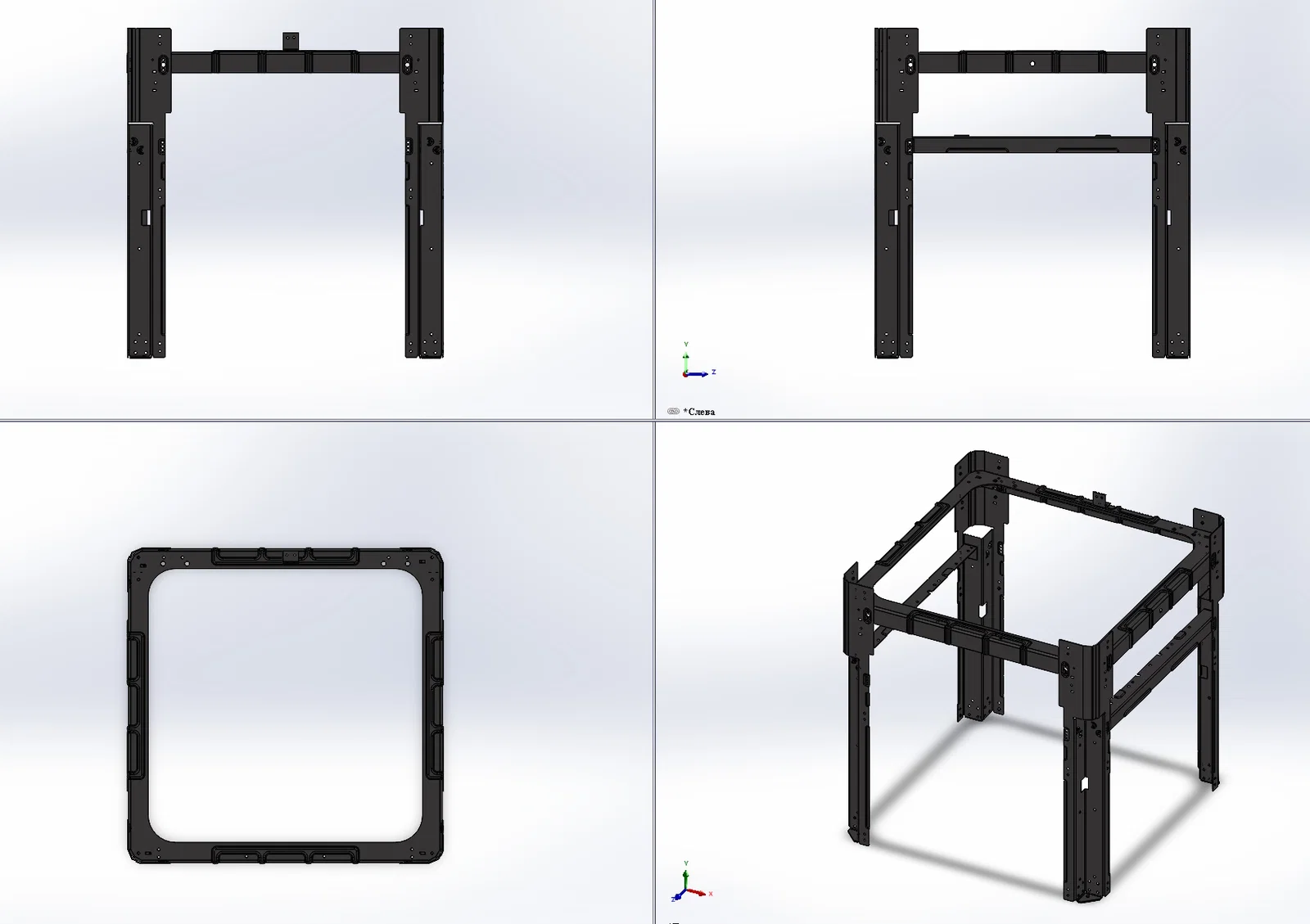

Thiết kế các tấm panel chỉ mang tính sơ đồ. Các kích thước cơ bản, vị trí gắn panel vào khung và điểm lắp đặt cho các thiết bị bổ sung đã được chỉ định.

Tôi không khuyến khích in bất kỳ bộ phận nào từ mô hình này như hiện tại. Chúng chưa được tối ưu hóa cho công nghệ in FDM.

Ghi chú phiên bản v0.1:

Chưa hoàn thiện:

• Tấm panel phía trên cùng với nắp đậy và cảm biến sợi nhựa.
• Tấm panel phía trước cùng với cửa và màn hình.
• Các loại ốc vít như vít tự ren và lò xo.

Ghi chú phiên bản v0.2:

Những thay đổi chính:

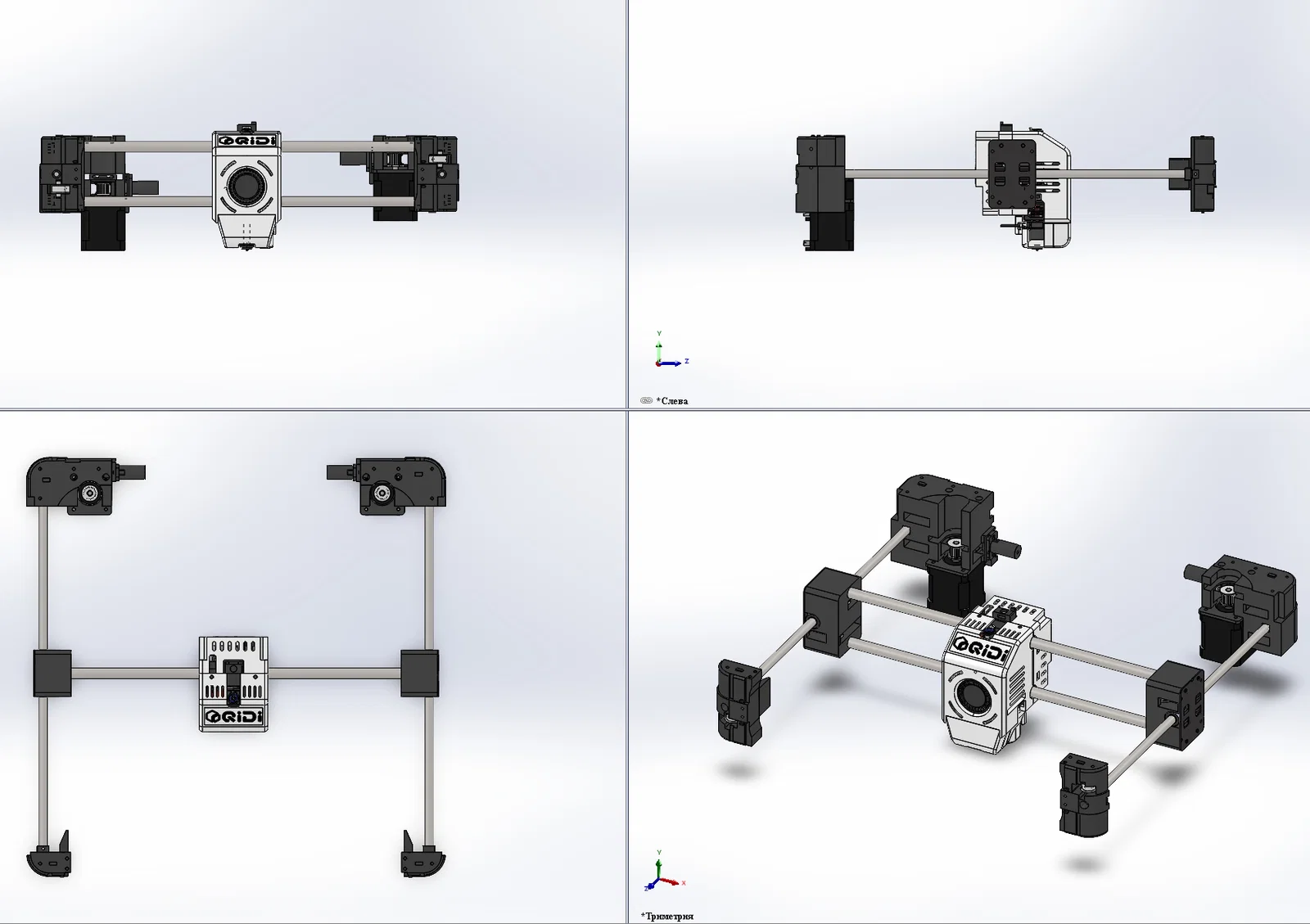

• Đã thêm các cụm lắp ráp cùng các linh kiện đi kèm: Pulley tì trơn (Smooth idler), khối pulley tăng đai (Tension idler pulley block).

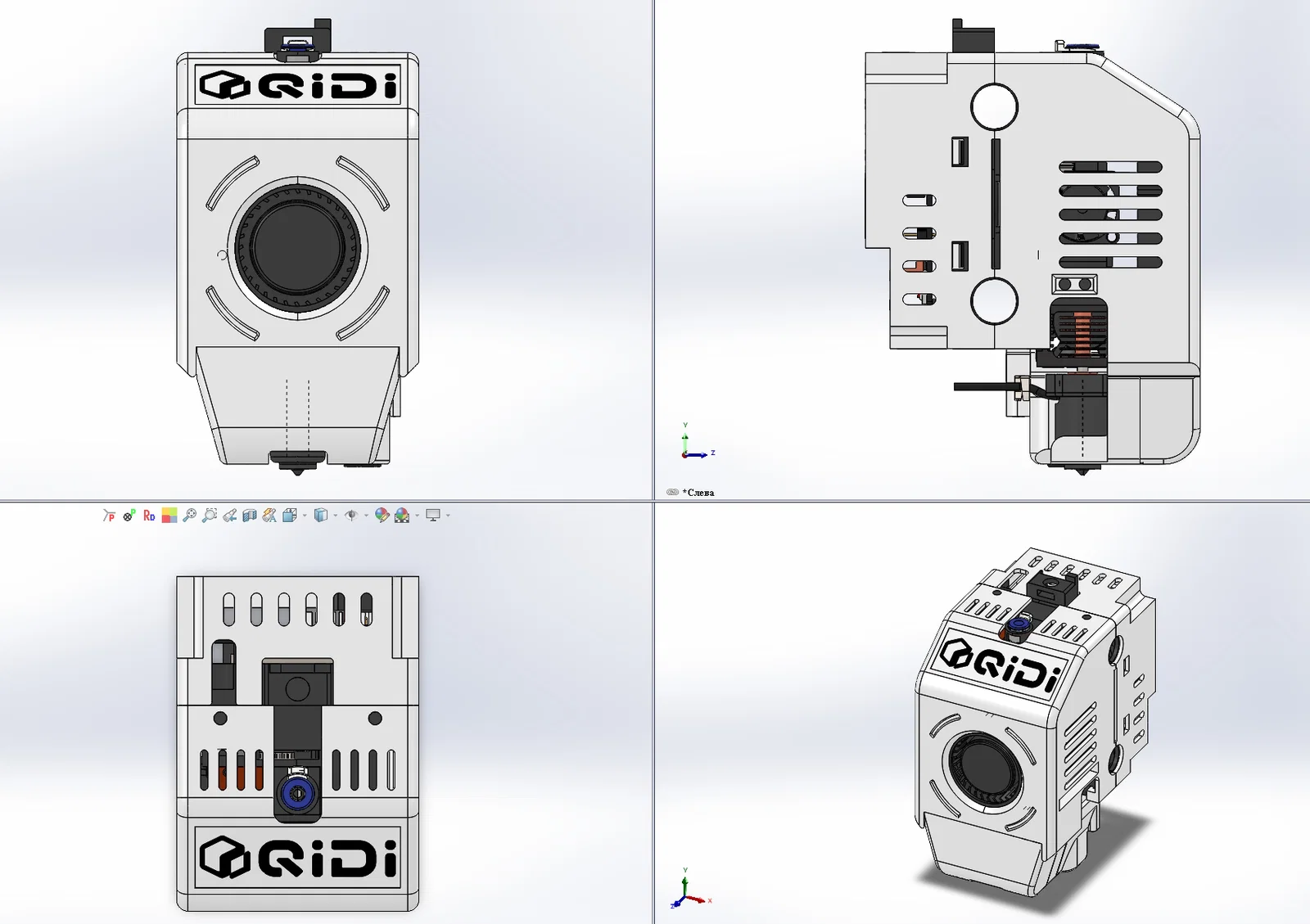

• Đã thêm các bộ phận: Thân bộ phận gia nhiệt (Heater body).
• Đã sửa lỗi: Ngàm gắn động cơ bước (stepper mount) bên trái và bên phải trục XY.
• Tên gọi của các linh kiện và bộ phận bán lẻ đã được điều chỉnh cho đồng bộ với tên gọi trong cửa hàng QIDI trên AliExpress.
