Bộ phận giảm lực căng cho dây cáp (Strain relief)

LƯU Ý: Tôi không chịu trách nhiệm cho bất kỳ hư hỏng hoặc thiệt hại nào xảy ra khi sử dụng mô hình này. Chỉ nên thực hiện các thao tác liên quan đến điện khi bạn thực sự hiểu rõ mình đang làm gì.

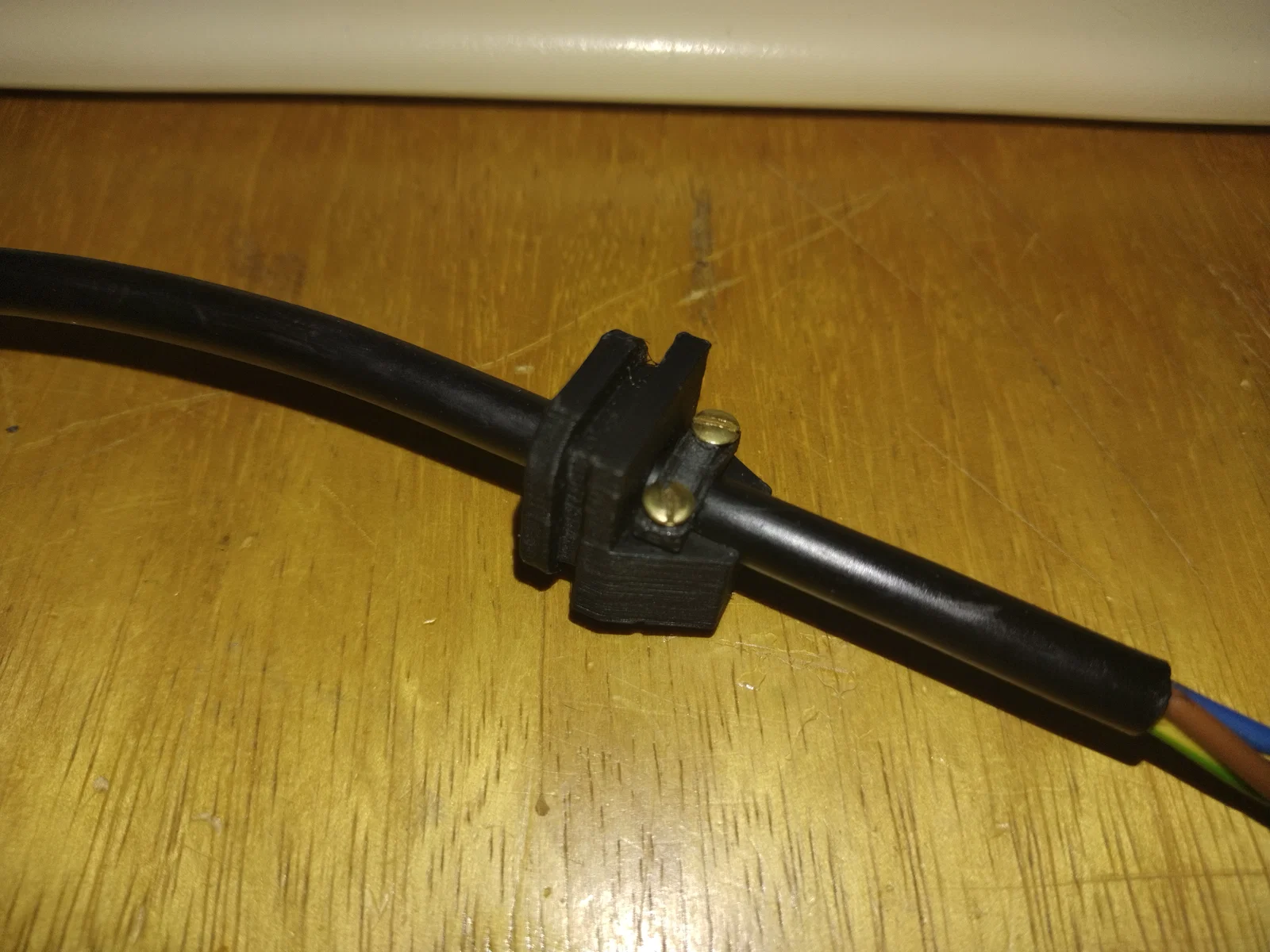

Đây là một mô hình đơn giản chỉ tốn khoảng 3 gram nhựa (và không cần hỗ trợ/support!) để cố định cáp vào vách của thiết bị... Hãy đảm bảo bạn đã cố định cáp bằng kẹp và hai ốc vít đi kèm.

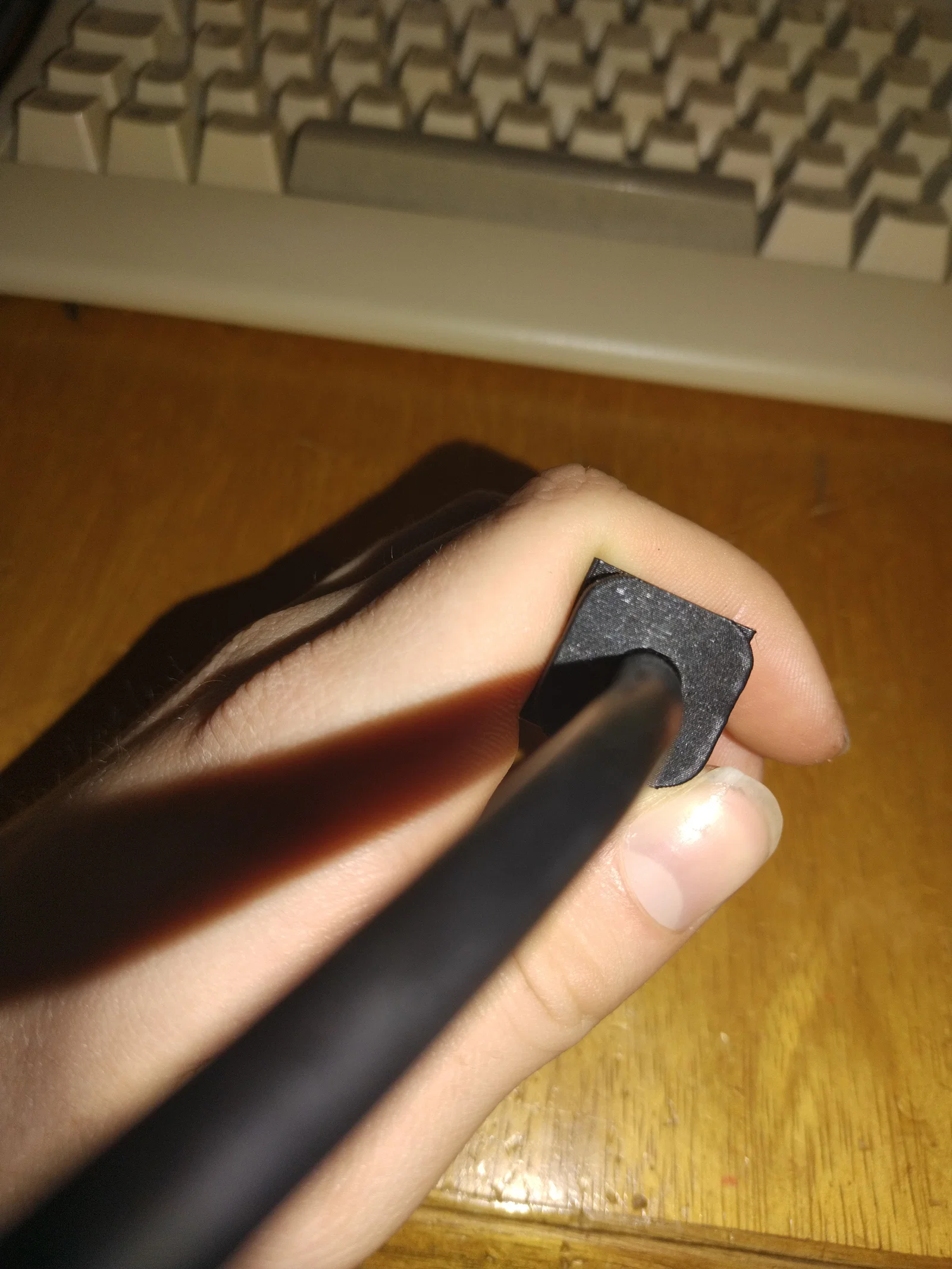

Tôi đã in mẫu này trên máy Ender 3 V3 SE bằng chất liệu PLA, và bản thân tôi cũng không đủ sức để giật đứt dây cáp ra bằng cách kéo mạnh đâu...

File STL được cung cấp mặc định cho loại cáp có đường kính 7 mm và độ dày vách thiết bị khoảng 2.5 mm. Tuy nhiên, bạn có thể dễ dàng thay đổi các thông số này bằng cách chỉnh sửa bảng tính bên trong dự án FreeCAD. Tôi thường khuyên mọi người nên đặt đường kính lỗ lớn hơn đường kính cáp đo được khoảng 0.5 mm.

Xin lưu ý rằng tôi vẫn là người mới làm quen với CAD, nên cách tôi sử dụng FreeCAD có thể còn hơi vụng về!
