Đầu chuyển Camlock cho máy cưa đĩa (Parkside PTSS 1200, Walter, Güde...)

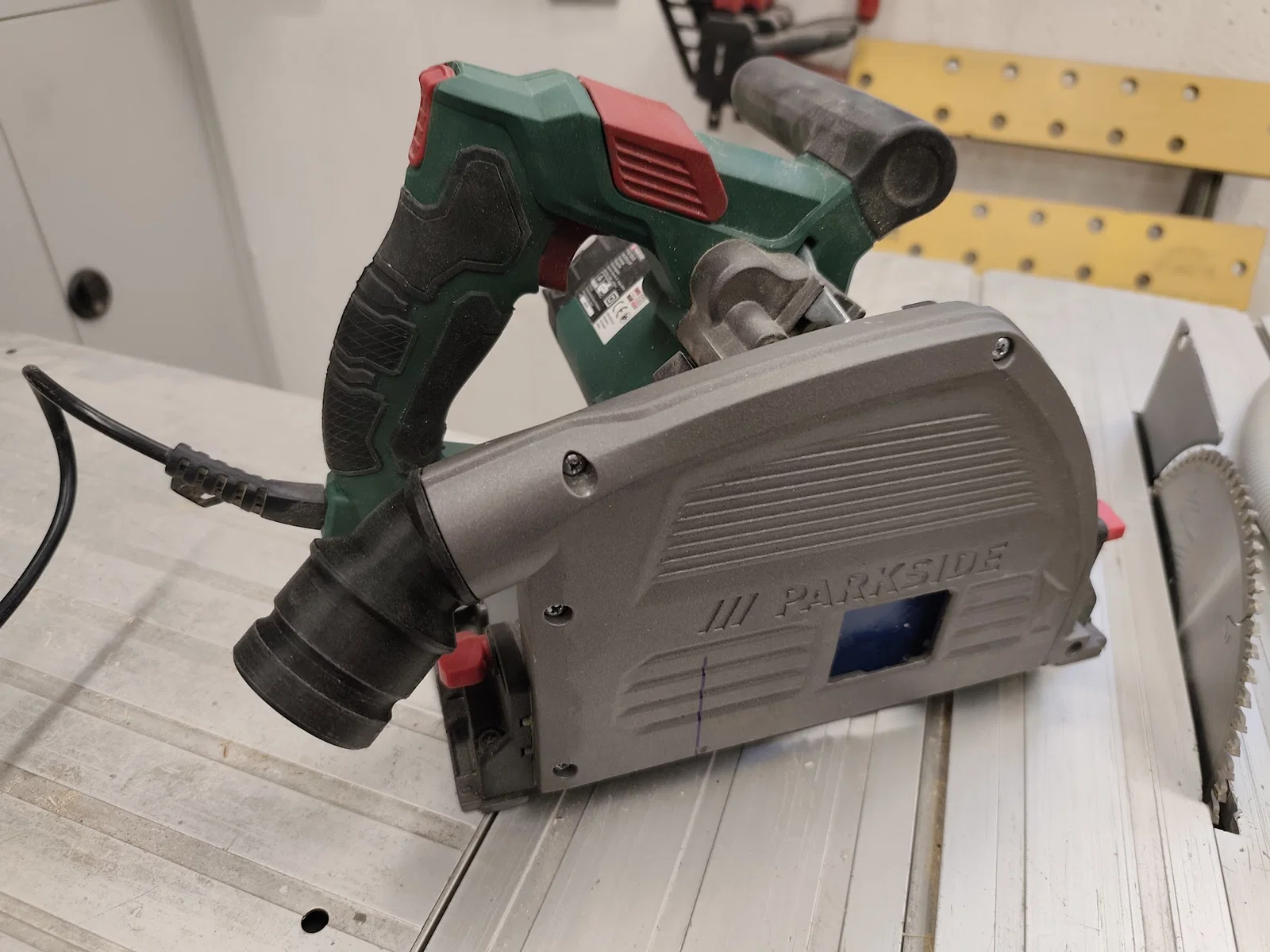

Do mình đang dùng máy cưa đĩa (plunge saw) Parkside PTSS và đã chuyển sang hệ thống hút bụi Camlock, nên mình muốn độ lại phần hút bụi để không phải dùng thêm các đầu chuyển đổi cồng kềnh, vốn hay bị lỏng lẻo và rơi ra ngoài.

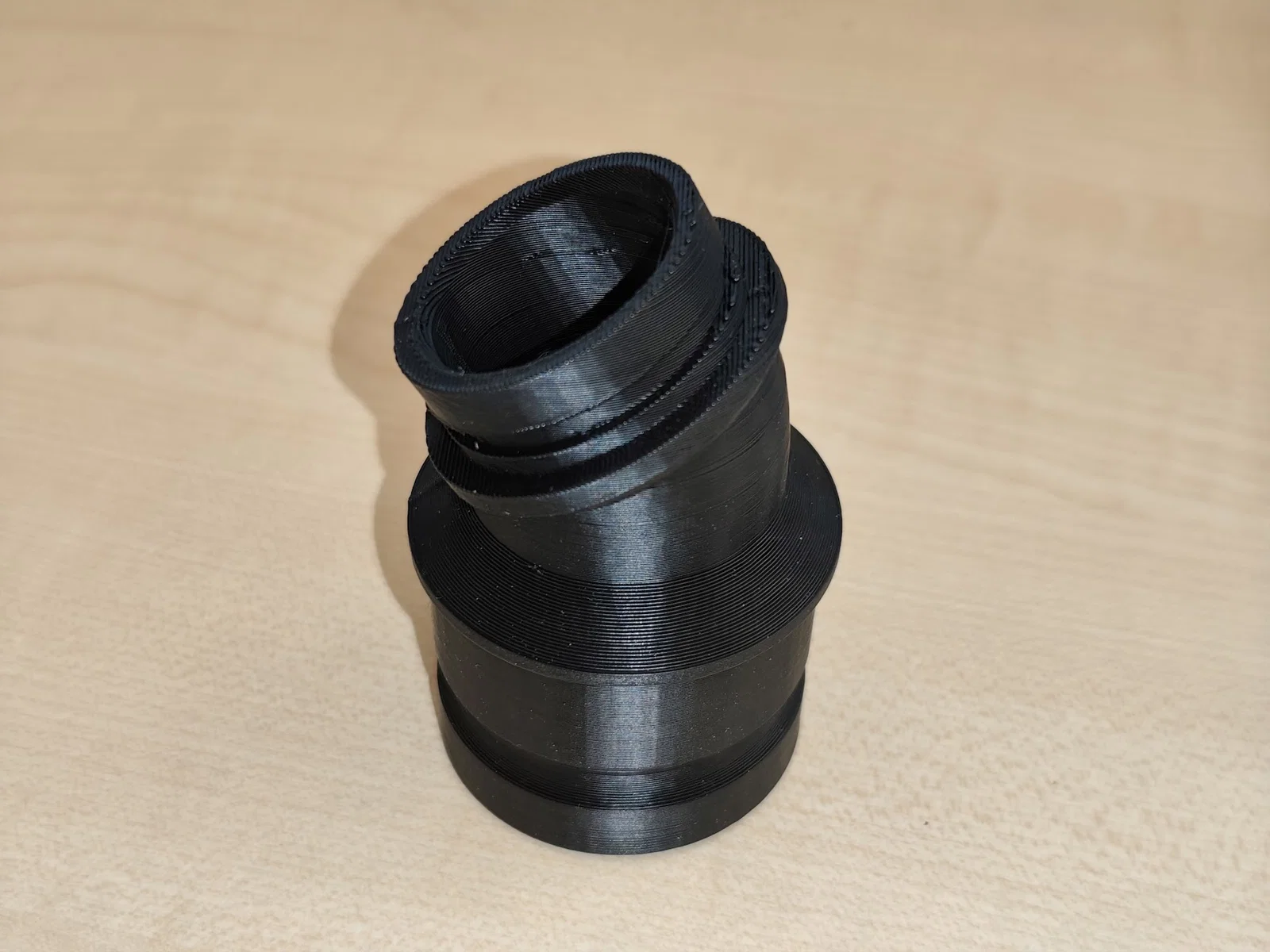

Dựa trên các mẫu của Peter H và drei-d-w, mình đã sử dụng Tinkercad để thiết kế thêm phần khớp gắn vào ốp lưỡi cưa. Linh kiện này được dùng để thay thế trực tiếp cho đầu nối thoát bụi nguyên bản.

Mình in bằng nhựa PLA+ với hỗ trợ kiểu tree supports, kết quả rất tốt trên máy Ender 3 V2 Neo.

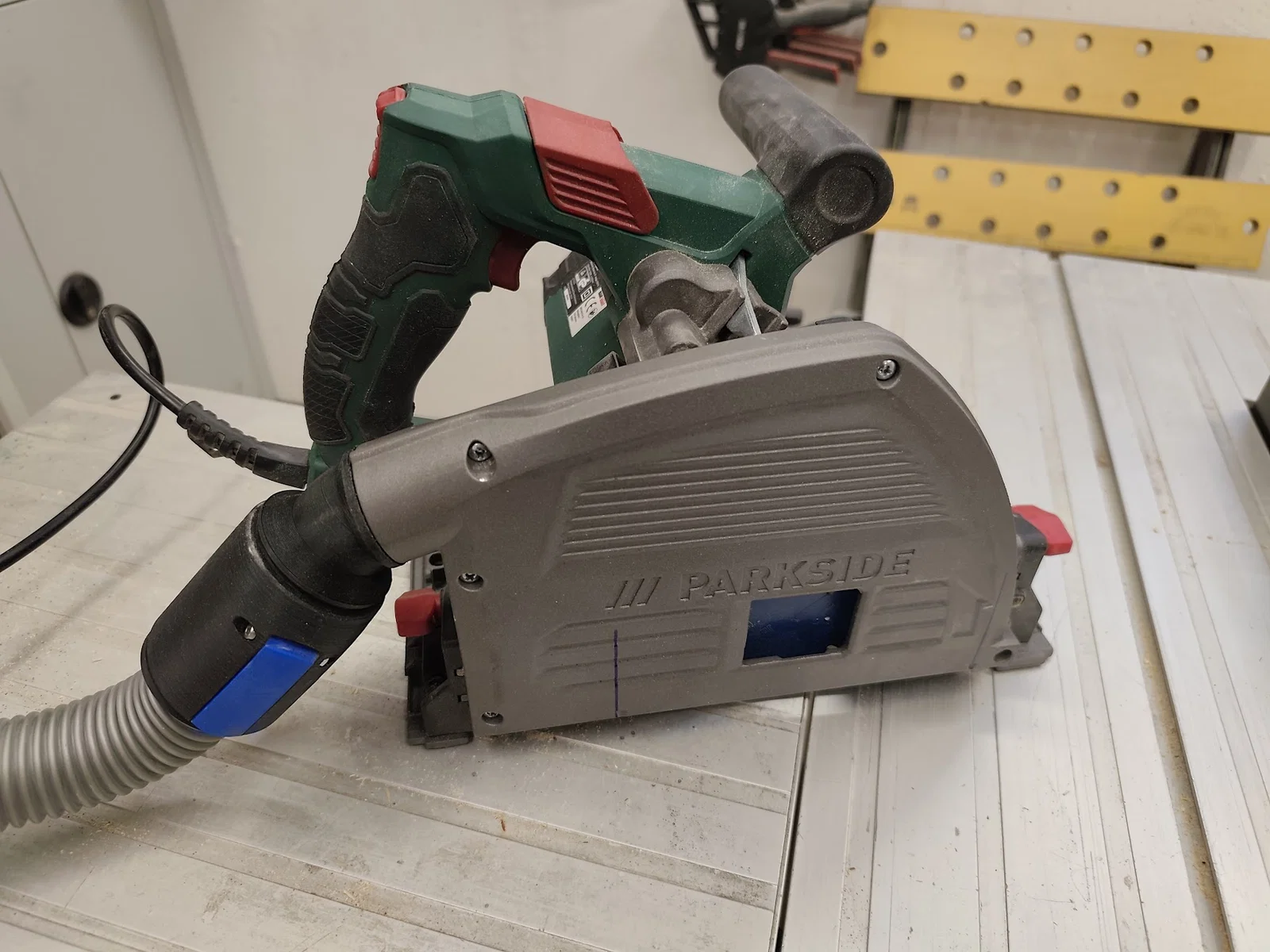

Để lắp đặt, bạn chỉ cần tháo 5 con ốc được đánh dấu trong hình, gỡ tấm che ra và thay thế linh kiện cũ bằng linh kiện mới này. Nhớ rút dây nguồn trước khi thao tác trên thiết bị nhé!

Nếu cảm thấy hơi chặt, bạn chỉ cần dùng giấy nhám loại 150 chà nhẹ và dùng dũa nhỏ mài qua rãnh là được.

Cảnh báo an toàn: Hãy đảm bảo lúc nào cũng có một bộ phận nhựa nguyên vẹn (dù là đồ zin hay bản in của mình) được lắp vào máy, vì nó đóng vai trò bảo vệ ngón tay bạn khỏi lưỡi cưa bên trong.

Nếu bạn thấy mẫu này hữu ích, hãy để lại một lượt thích và đăng ảnh sản phẩm đã in của bạn nhé.

Nếu bạn dùng thành công cho các dòng máy hoặc thương hiệu khác, hãy cho mình biết để mình cập nhật thông tin và thẻ tag cho mọi người cùng tham khảo.
