Quạt chống sương mù cho kính bảo hộ thể thao

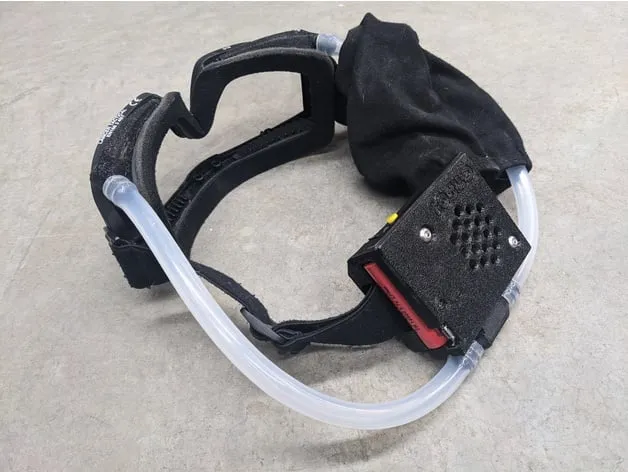

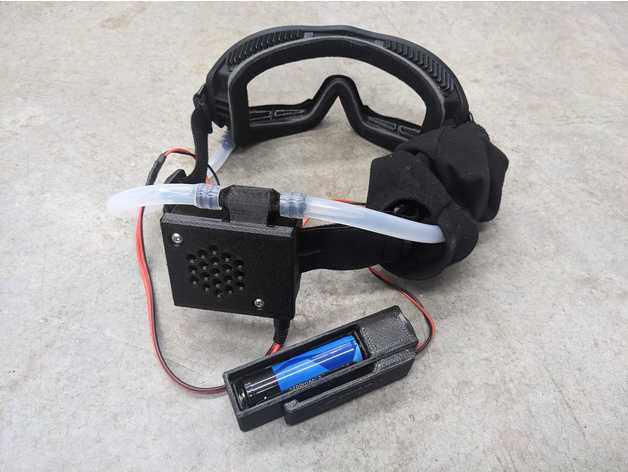

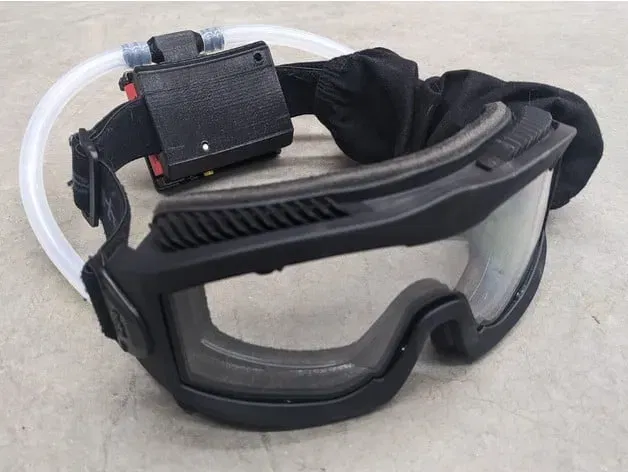

Đây là một quạt gắn dây đeo để giữ cho kính bảo hộ airsoft không bị mờ. Không hài lòng với thiết bị ExFog của mình, tôi quyết định xây dựng một phiên bản cải tiến nhỏ. Những phàn nàn chính của tôi về thiết bị ExFog mà tôi đã mua là nó quá đắt, có lưu lượng không khí hạn chế không thể theo kịp với việc đổ mồ hôi khi ở ngoài trời, ống PVC mỏng và dễ bị gập, và thiếu rõ ràng về cách tốt nhất để gắn thiết bị vào một bộ kính bảo hộ để giữ cho chúng không bị mờ. Khi tôi đã tìm thấy một chiếc kính bảo hộ airsoft mà tôi thích, Lancer Tactical Aero, tôi muốn thiết kế một hệ thống có thể gắn vào chiếc kính này và giữ cho ống kính luôn được cung cấp đủ không khí tươi mát để ngăn ngừa sự ngưng tụ trên ống kính ngay cả trong những trận đấu ra mồ hôi nhiều nhất vào những ngày ẩm ướt nhất. Thiết kế này tận dụng một quạt lớn giá rẻ thường được sử dụng trên máy in 3D, quạt 5015. Ban đầu tôi thiết kế thiết bị này để hoạt động với pin lithium-ion 18650 thông dụng, nhưng tôi thấy các nguyên mẫu đầu tiên của mình với nó quá nặng, vì vậy tôi đã chọn pin lithium-ion 14500 nhỏ hơn. Pin 14500 về cơ bản là một pin AA lithium-ion. Tôi đã sử dụng một bộ biến áp điều chỉnh 5-12VDC/USB để sạc pin PCBA để điều khiển quạt, vì vậy bạn có thể sử dụng quạt 5015 5V hoặc 12V, và điều chỉnh điện áp phù hợp với sở thích lưu lượng không khí của người dùng.

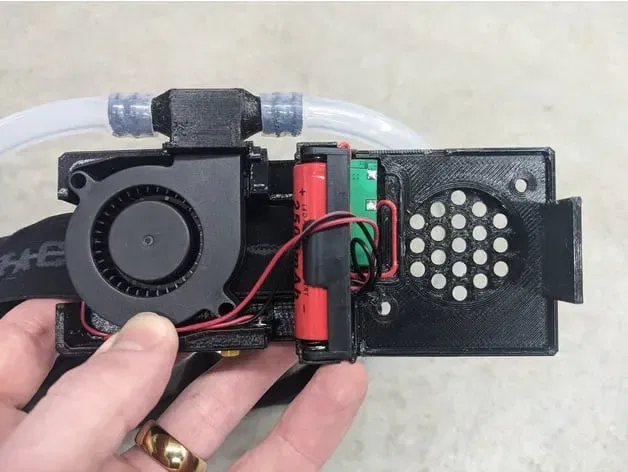

Các bộ phận sử dụng:

• QTY 2 - Vít nắp nút M4x25mm
• Quạt 5015 - 5V hoặc 12V (https://www.amazon.com/gp/product/B0775ZM4DW/)
• Bộ biến áp điều chỉnh 5-12V/USB PCBA (https://www.amazon.com/gp/product/B0B7JGJ67J/)
• Công tắc nhỏ (https://www.amazon.com/gp/product/B086KNZL26/)
• Ống silicone 10mm OD, 7mm ID (https://www.amazon.com/dp/B08PTWPXNW)
• Giá đỡ pin đơn AA (https://www.amazon.com/dp/B098782JVV)
• Pin lithium-ion 14500 bảo vệ (https://www.amazon.com/Rechargeable-Battery-2500mAh-Flashligh-Shipping/dp/B0BZCXSGLH/)

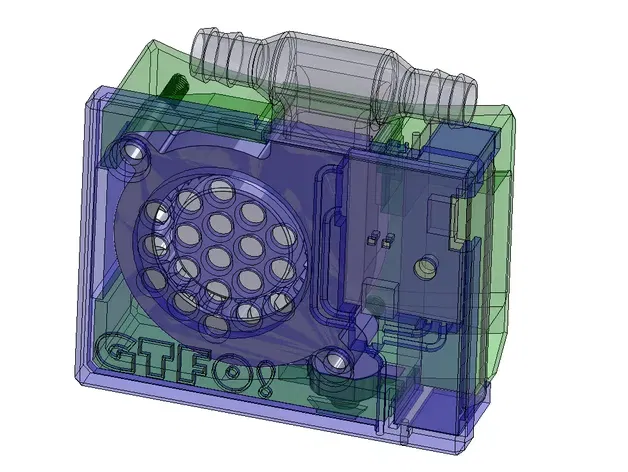

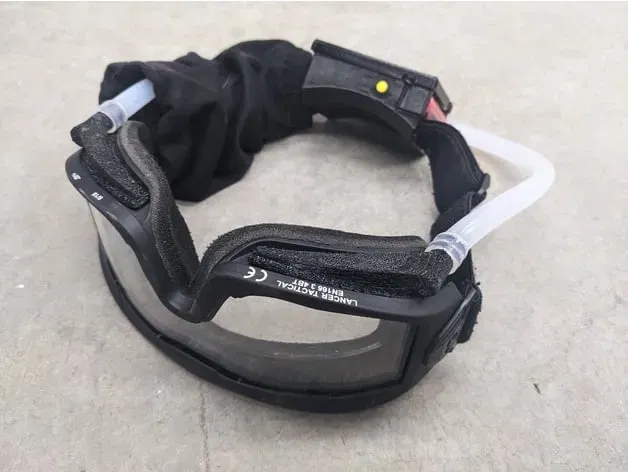

In các bộ phận bao bì được in và bộ chuyển đổi ống được in bằng PETG, với các hỗ trợ cần thiết (không ở trong các ren M4, ví dụ), với nắp ở mặt trước, và bao bì dây đeo ở bên hông. In các vòi Lancer Tactical bằng TPU để nếu chúng bị va chạm với một viên BB, tôi sẽ không bị mảnh nhựa bay vào mắt. Nếu bạn tạo một vòi tương tự cho kính bảo hộ của mình, vui lòng tải lên dưới dạng một bản remix!

Video lắp ráp:
