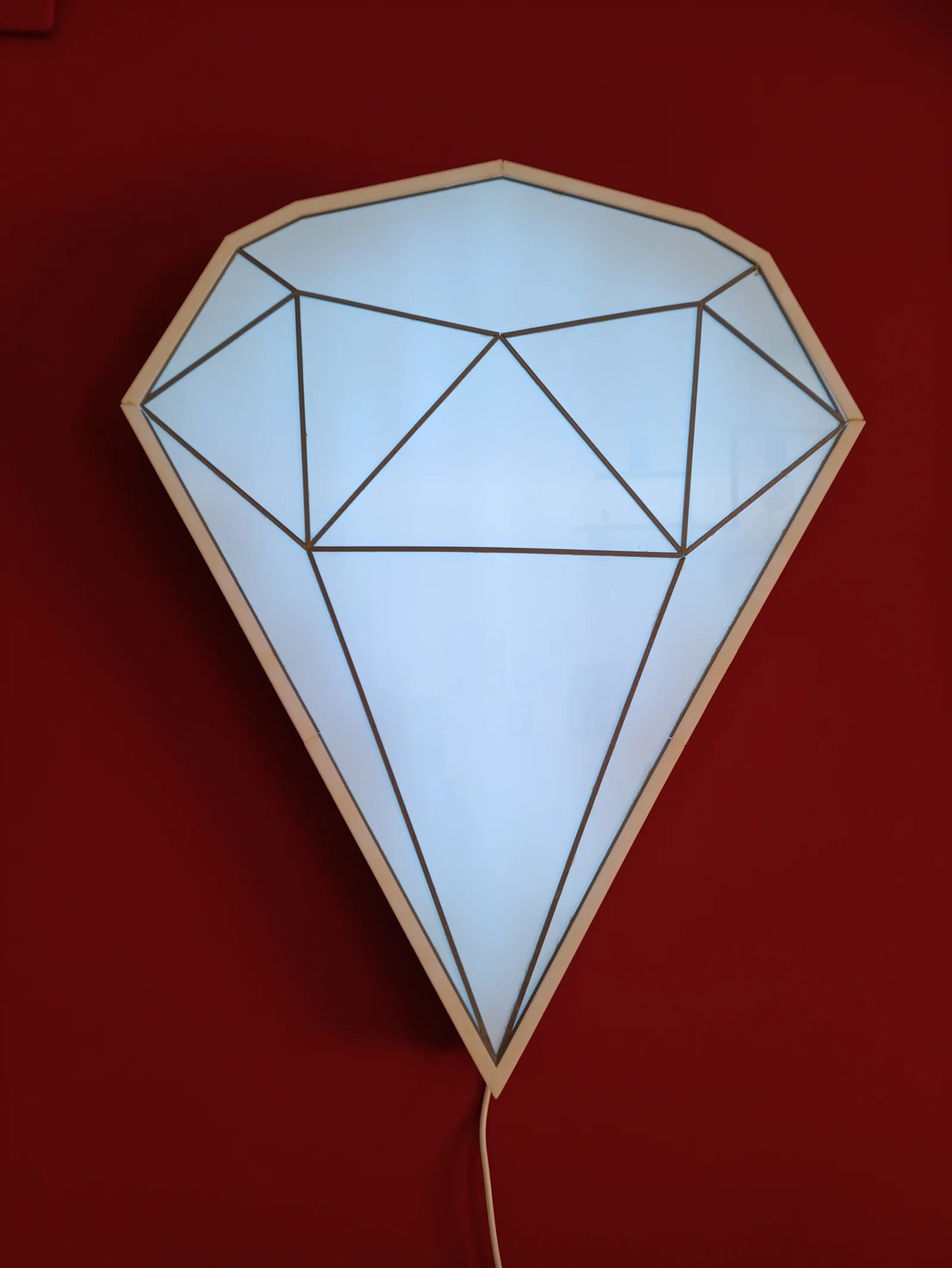

Đèn treo tường hình kim cương (Diamond wall lamp)

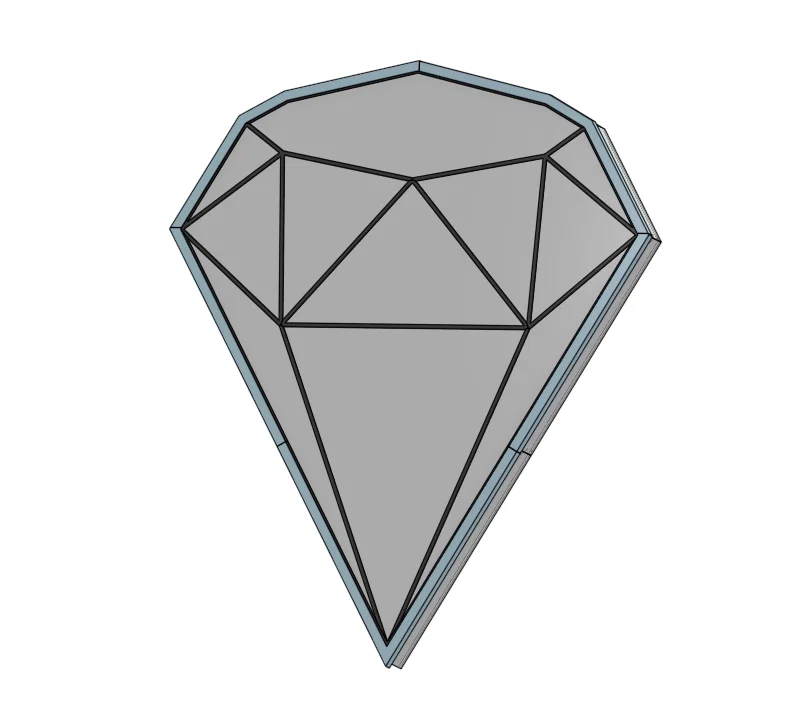

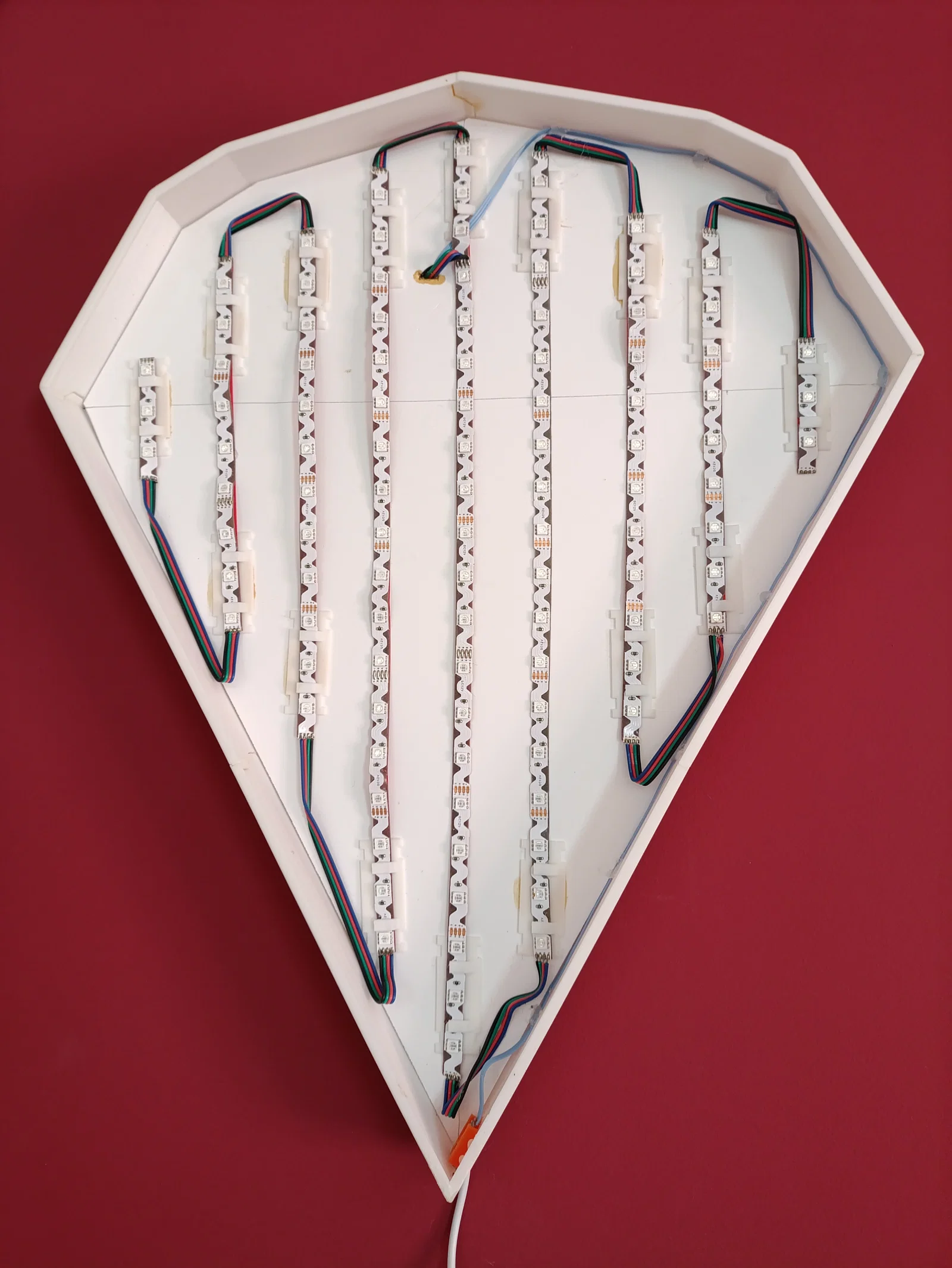

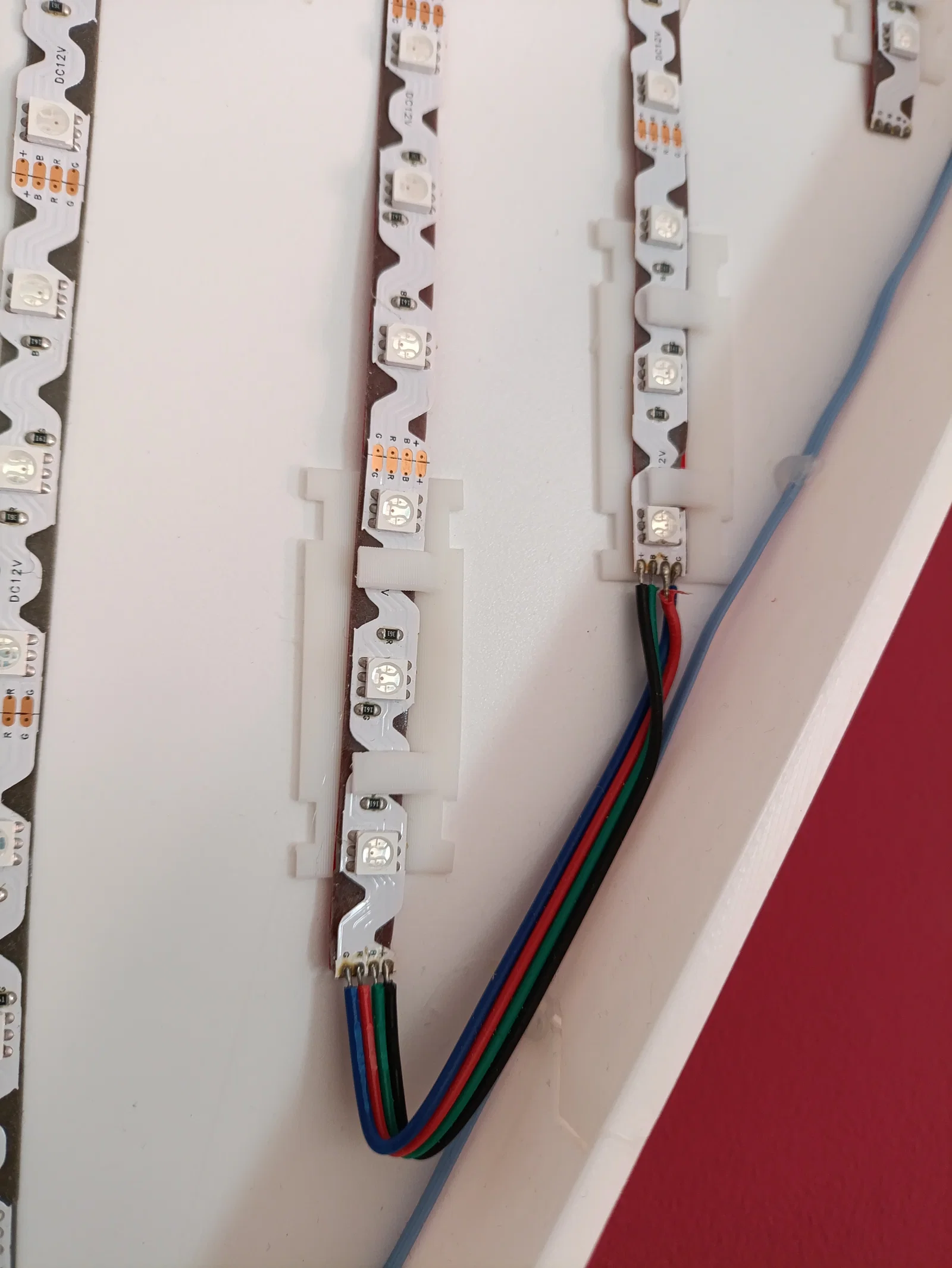

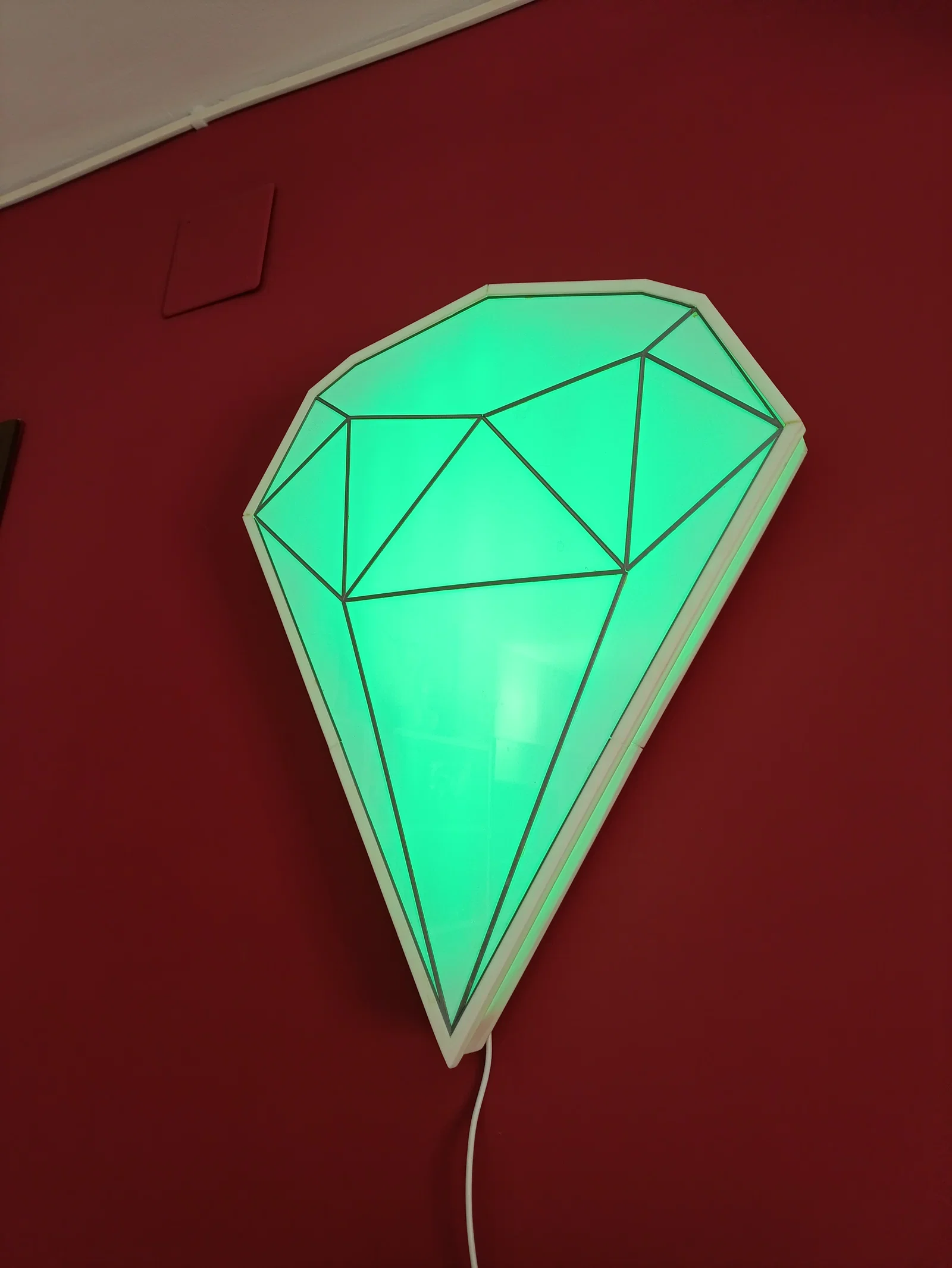

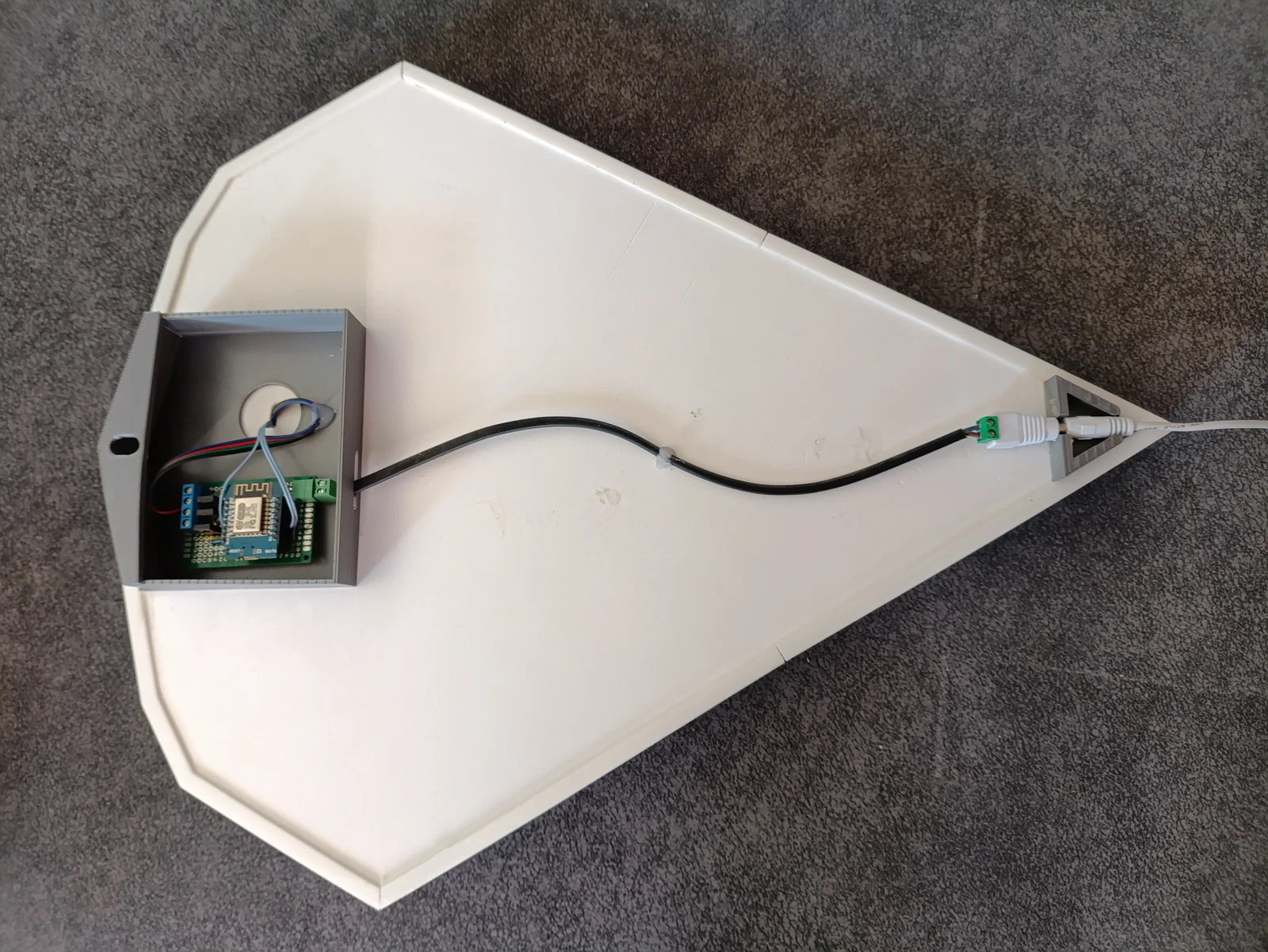

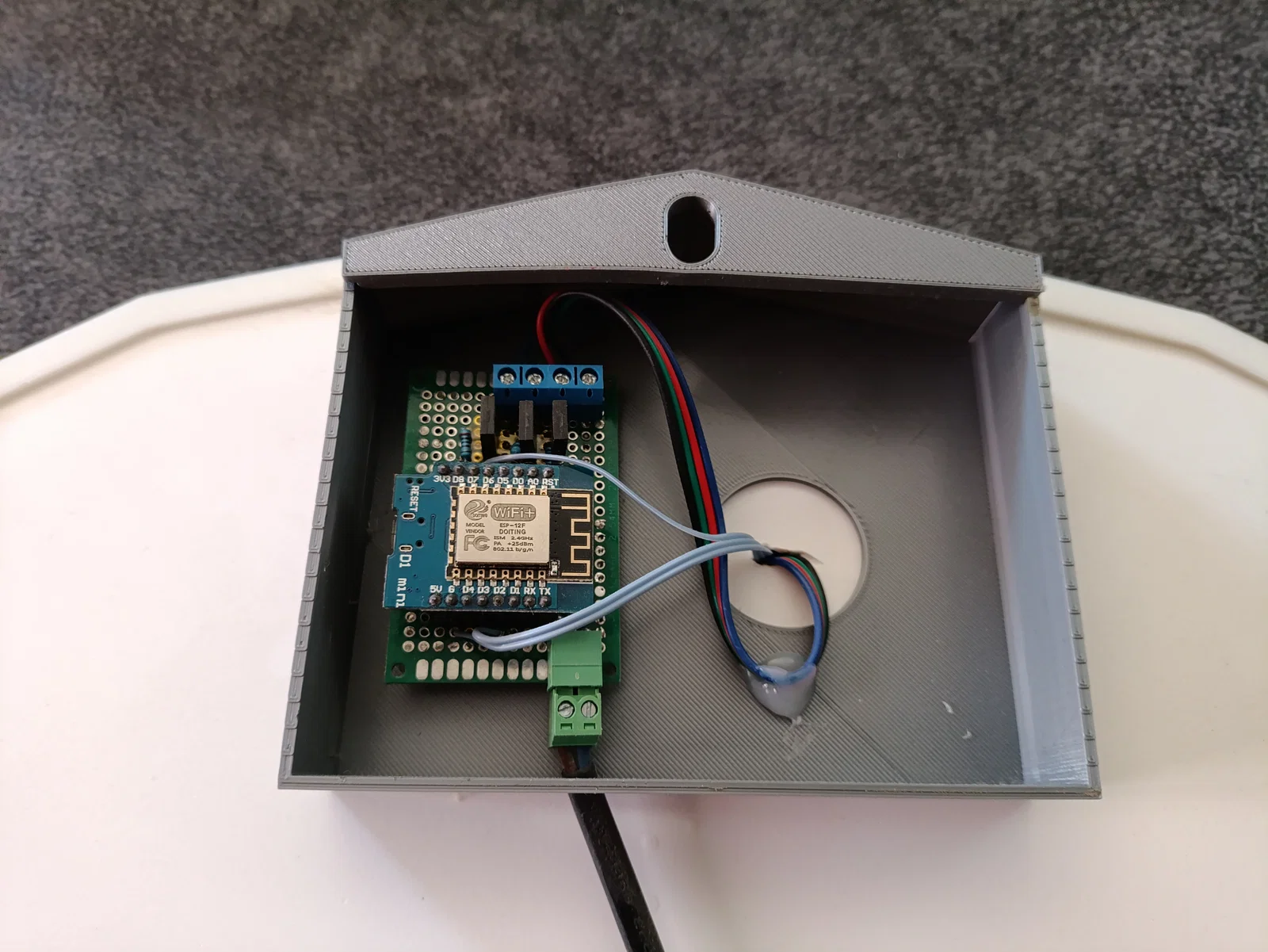

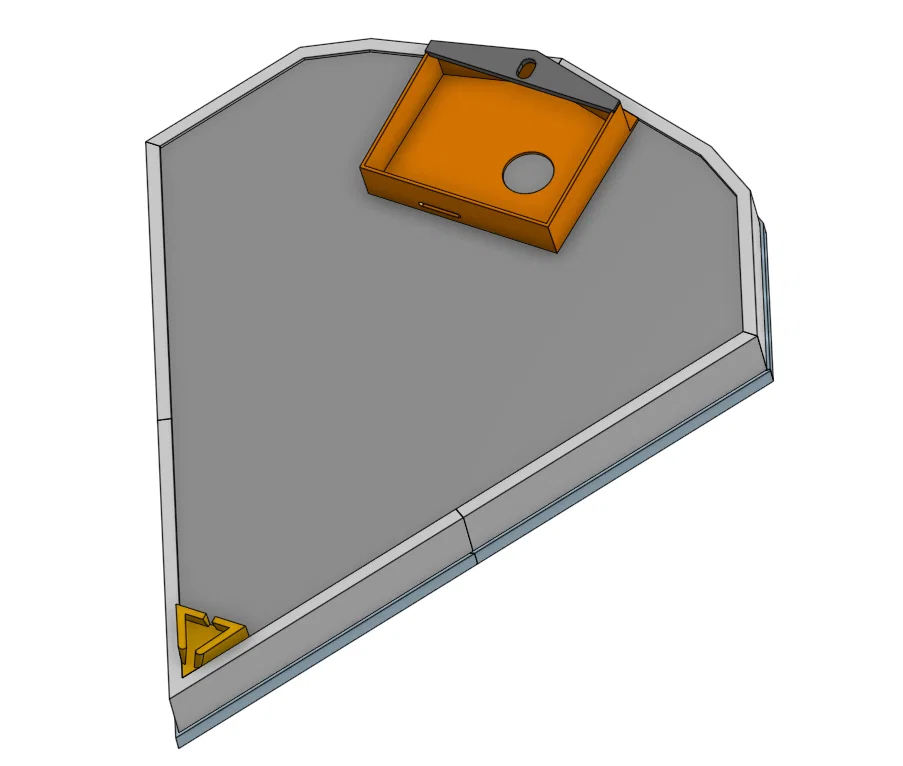

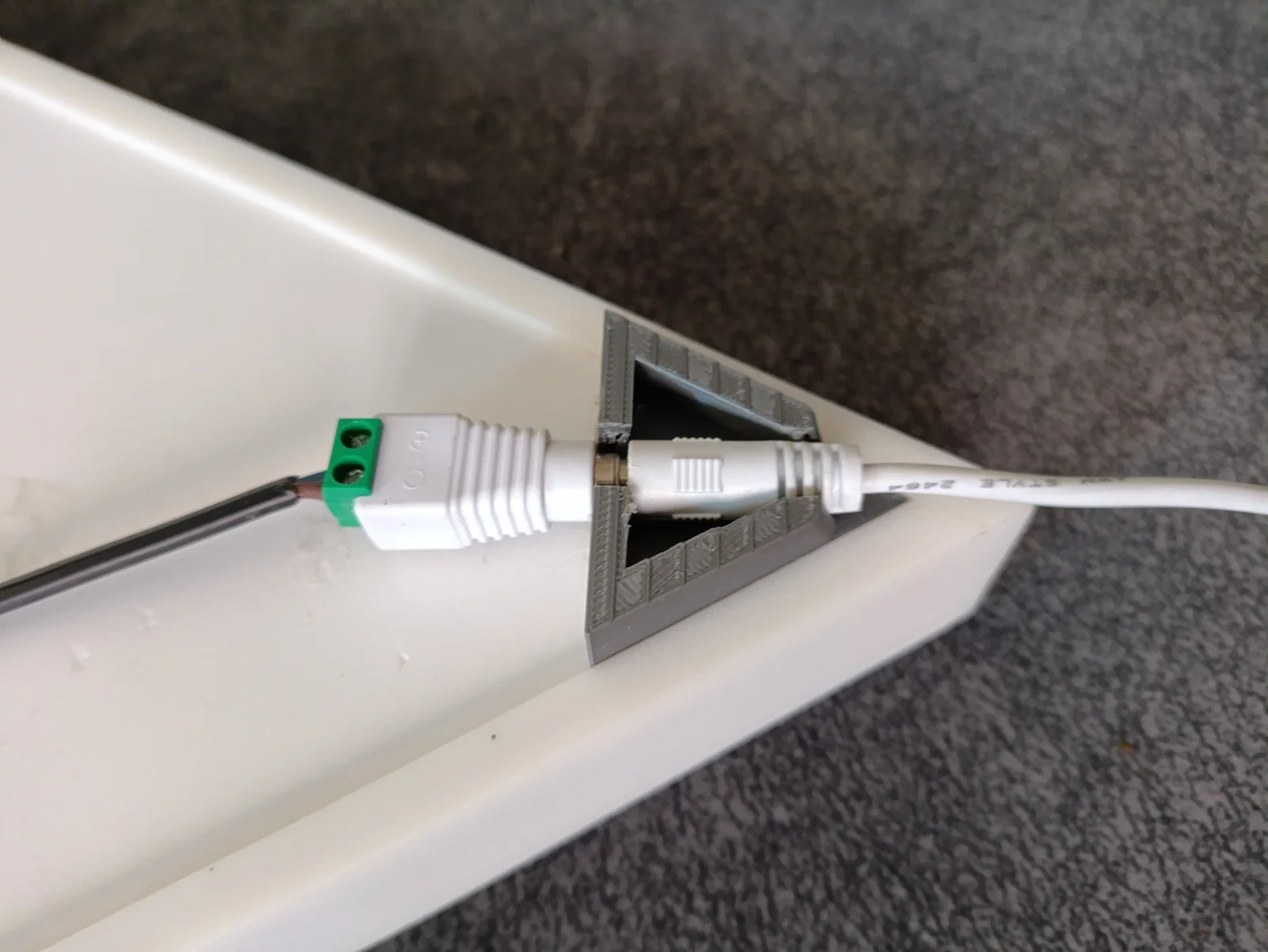

Đèn treo tường hình kim cương cỡ lớn với mặt trước được in 3D các đường nét tinh xảo — các cạnh của viên kim cương và toàn bộ các đường rãnh đều được in ra, kết hợp với tấm mica (acrylic) mờ phía sau đóng vai trò là tấm tán sáng. Phía sau được bịt kín bằng tấm foam. Bên trong sử dụng dải đèn LED RGB 12V làm nguồn sáng. Kích thước hoàn thiện: cao 50 cm × rộng 41 cm × sâu 45 mm. Khung được chia thành nhiều phần để vừa với bàn in tiêu chuẩn 25 × 21 cm. Mình đã thiết kế thêm các chốt ở các mối nối để ngăn ánh sáng bị lọt qua khe và tăng diện tích tiếp xúc khi dán keo. Độ sâu của thân đèn được tính toán kỹ để giữ khoảng cách giữa dải LED và tấm mica, giúp ánh sáng tán đều khắp bề mặt mà không bị lộ các điểm sáng khó coi. Thiết kế này phù hợp với các loại dải LED có mật độ bóng cao. Bộ điều khiển sử dụng bo mạch tùy chỉnh với ESP8266 (Wemos D1 Mini) chạy ESPHome, nhưng các loại bộ điều khiển LED phổ thông như loại này đều dùng được. Linh kiện Phần in 3D: Thân tường (nhiều phần, lắp ráp thành hình viên kim cương) Vành tán sáng (bao quanh tấm mica) Đường viền kim cương (dán lên tấm tán sáng để tạo hình các mặt cắt) Các kẹp giữ dải LED, vỏ đựng linh kiện điện tử và giá đỡ jack nguồn DC. Phần cứng: Tấm mica mờ 2 mm (tấm tán sáng) Tấm foam 3–5 mm (tấm nền sau) Dải đèn LED RGB 12V, 50–60 LED/m Bộ điều khiển LED RGB * Keo nến và keo 502 Hướng dẫn in In bằng nhựa PLA, độ dày lớp 0.2 mm, infill 30%, 3 tường (perimeters). Không cần hỗ trợ (support). In mỗi chi tiết một bản, riêng phần LEDClip thì cần in 2 cái cho mỗi đoạn LED. Lưu ý in LEDClip nằm ngang, miệng kẹp hướng lên trên để không cần dùng support. Lắp ráp 1. Cắt tấm mica và tấm nền theo khuôn mẫu. Vì khuôn mẫu quá lớn so với giấy A4, mình đã thêm các đường dẫn để bạn in ra nhiều tờ rồi ghép lại. 2. Dán ElectronicsHousing và NailHole lại với nhau bằng keo nến. 3. Đặt ElectronicsHousing vào vị trí, chừa khoảng hở ở cạnh trên để lắp tường khung, sau đó đánh dấu vị trí lỗ đi dây. 4. Đánh dấu vị trí các đoạn dải LED (cách nhau 4 cm). Cắt LED, lắp kẹp LEDClip vào các đầu đoạn dây và dán cố định bằng keo nến, kéo hơi căng để dải LED nằm phẳng trên tấm nền. 5. Sau khi kẹp đã cố định, bạn có thể tháo dải LED ra để hàn các chân nối nối tiếp. 6. Dán các mảnh khung tường lại với nhau và gắn vào tấm nền bằng keo 502. 7. Dán vành tán sáng và các đường viền trang trí lên tấm mica bằng keo 502. 8. Dán ElectronicsHousing và TipSocket vào tấm nền bằng keo nến. 9. Lắp lại các đoạn LED vào kẹp, luồn dây qua lỗ và nối vào bộ điều khiển. Bạn có thể dùng keo nến hoặc dây rút để cố định bộ điều khiển. Phần rãnh trong TipSocket vừa vặn để giữ chắc jack nguồn 12V. Nguồn CAD File thiết kế có thể chỉnh sửa tại Onshape: https://cad.onshape.com/documents/670555ebb08597e85798d273/w/ea39c8666e38103362ee300c/e/770c439ec7a95e300b7c9895
