Giá đỡ quạt 12 cm tích hợp nhiệt ẩm kế

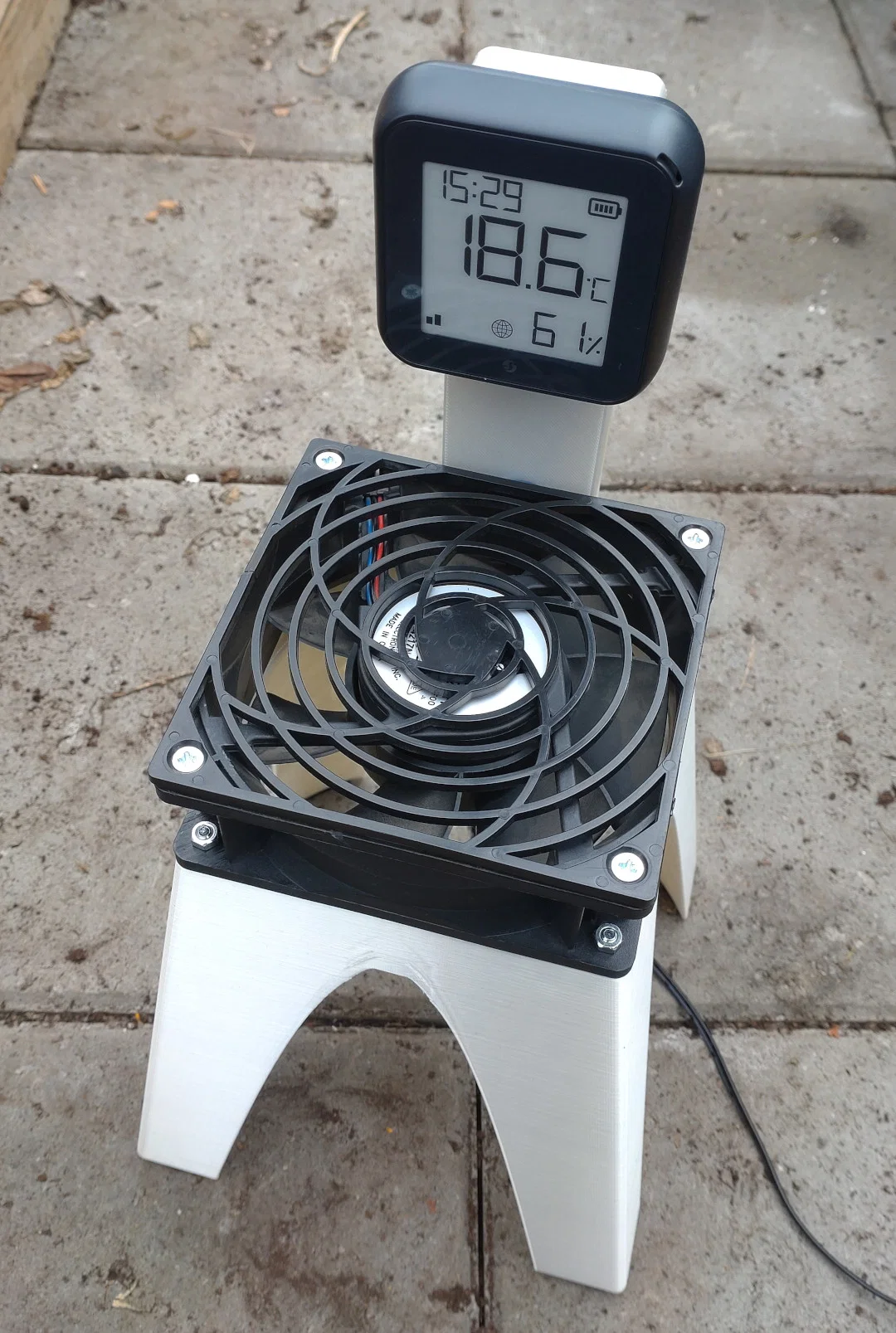

Đây là giá đỡ cho quạt DC 12 cm, đi kèm với một tay đỡ có thể chứa bộ chuyển đổi DC và cảm biến nhiệt độ, độ ẩm Shelly H&T Gen 3. Sản phẩm này được thiết kế làm giá đỡ quạt đối lưu cho nhà kính, nhưng bạn hoàn toàn có thể dùng cho những mục đích khác.

Sử dụng ốc vít đầu bằng M4 × 16 mm để gắn quạt vào giá đỡ. Bạn cũng dùng loại ốc tương tự nhưng ngắn hơn để gắn tay đỡ và thiết bị Shelly.

Khuyên dùng cách in ngược phần chân đế, tuy nhiên mình đã thử nghiệm và thấy vẫn có thể in ở hướng thông thường bằng cách dùng thêm brim mà không cần support.

Vì lỗ vít trên Shelly H&T Gen 3 không nằm chính giữa theo phương ngang, nên vị trí bắt vít trên tay đỡ nhìn hơi lạ một chút.

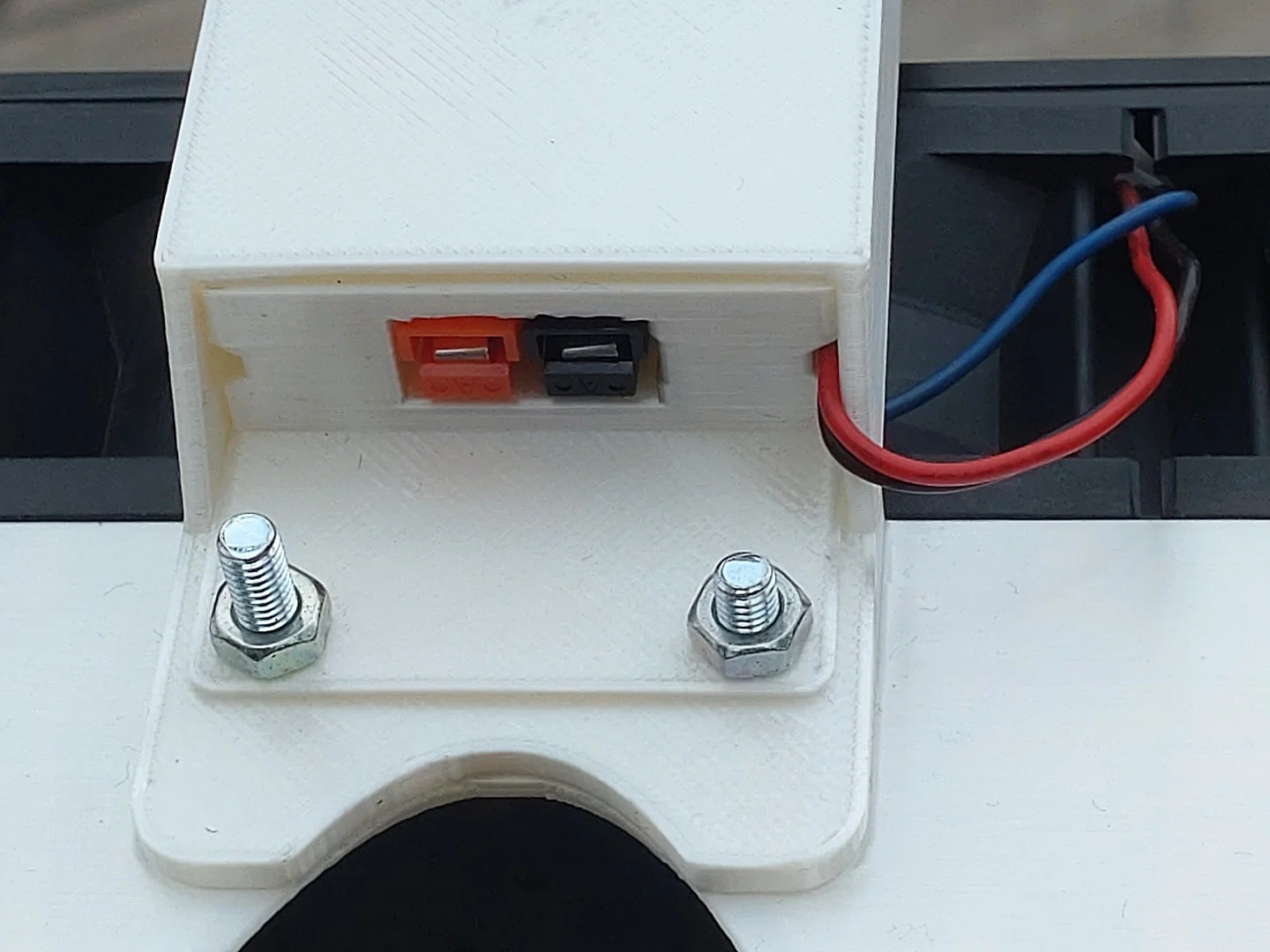

Nếu bạn sử dụng nắp đậy Powerpole, hãy dùng đầu nối PP15/45 và phụ kiện cố định (mã linh kiện Anderson 110G17) để gắn vào nắp.

Nếu không cần cảm biến nhiệt độ hay bộ chuyển đổi DC, bạn chỉ cần in phần giá đỡ là được. Trường hợp bạn cần dùng Shelly nhưng không muốn để trống chỗ cho bộ chuyển đổi DC, hãy dùng tính năng cắt (cut) trong PrusaSlicer để loại bỏ phần hốc chứa đó trên tay đỡ.

Mô hình này được thiết kế bằng OpenSCAD và mã nguồn đã có sẵn trên GitHub. Dự án yêu cầu thư viện BOSL2 (đã được đính kèm dưới dạng submodule).
