Giá đỡ mô-tơ lấy nét máy chiếu Wanbo Vali 1

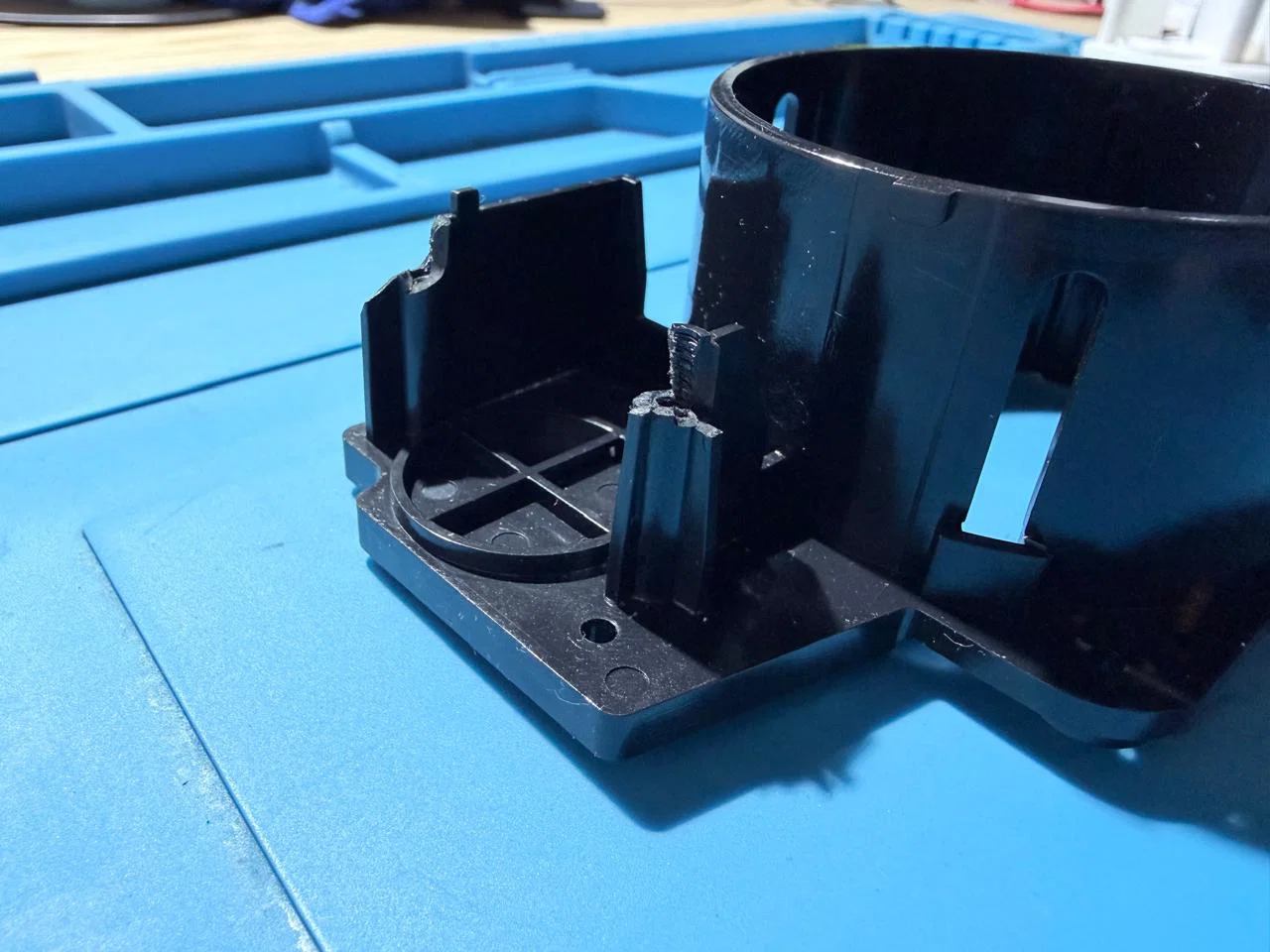

Đây là giá đỡ thay thế cho mô-tơ lấy nét (focus motor) của máy chiếu Wanbo Vali 1. Tình trạng các trụ nhựa gốc giữ cụm mô-tơ lấy nét bị gãy do áp lực từ bánh răng là rất phổ biến. Vì nhà sản xuất không bán lẻ linh kiện nhựa bên trong này, mình đã thiết kế giá đỡ này để gắn mô-tơ bằng cách tận dụng các lỗ vít có sẵn trên khung máy.

Thông số in / Print Settings:

• Chất liệu: ABS, ASA hoặc PETG. TUYỆT ĐỐI KHÔNG DÙNG PLA. Nhiệt độ bên trong từ đèn LED và cụm quang học sẽ làm nóng chảy và biến dạng PLA, khiến máy chiếu bị mất nét rất nhanh.
• Vách/Perimeters: 4 đến 6 lớp vách để đạt độ cứng tối đa chống lại áp lực từ bánh răng.
• Infill: 40% (kiểu Gyroid hoặc Cubic).
• Supports: Có, chọn chế độ chạm vào bàn in (touching buildplate).

Hướng dẫn lắp đặt:

1. Mở máy chiếu: Mở lớp vỏ ngoài của máy chiếu thật cẩn thận. Mình rất khuyên bạn nên tìm kiếm video "teardown" hoặc hướng dẫn tháo rời máy Wanbo Vali 1 trên YouTube để làm theo, tránh làm gãy các ngàm nhựa.
2. Giải phóng mô-tơ: Tháo vít và tách mô-tơ lấy nét ra khỏi phần đế đã gãy. Hãy giữ lại toàn bộ vít vì bạn sẽ cần dùng lại hết dàn ốc zin này cho bộ phận mới.

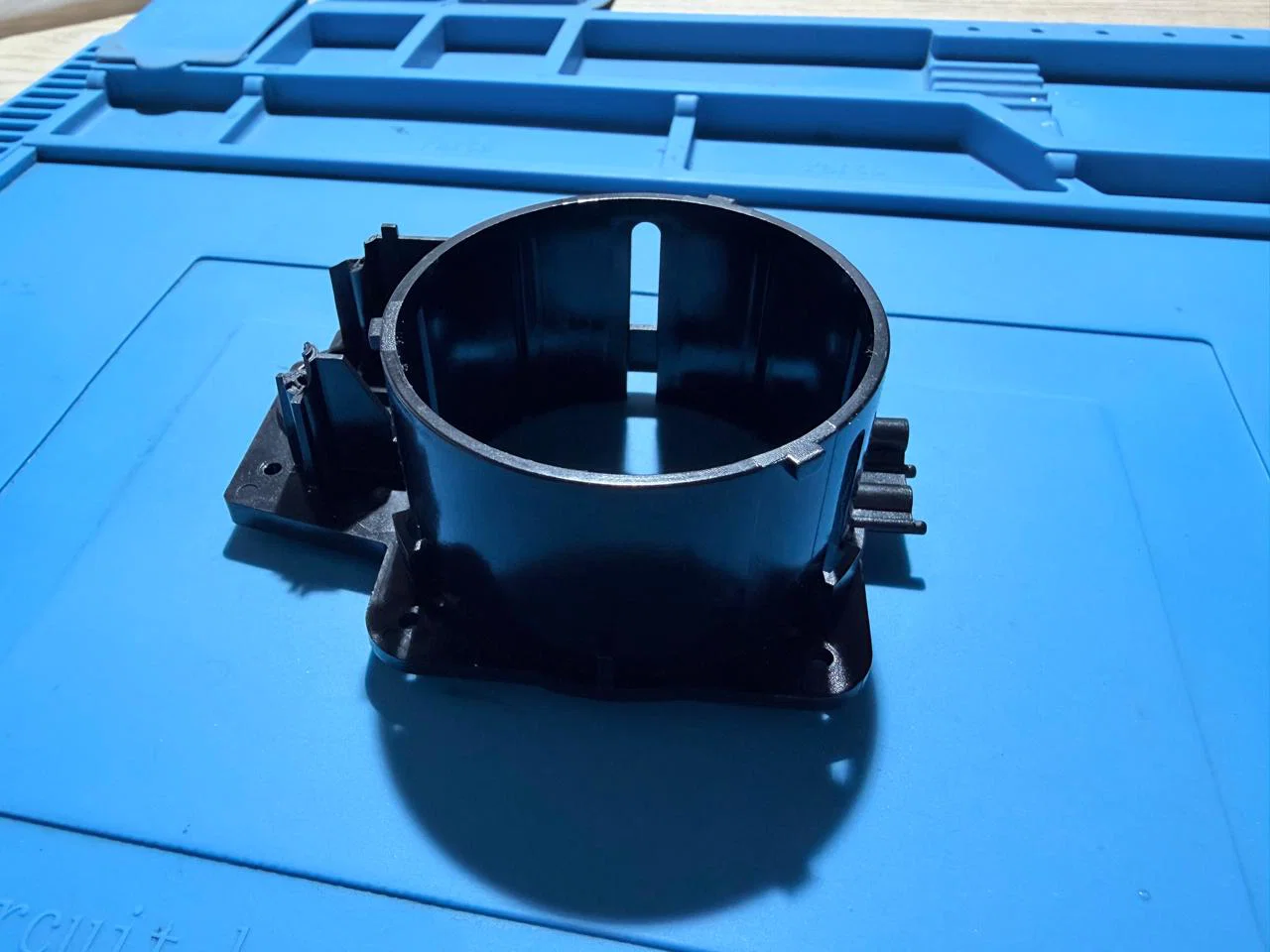

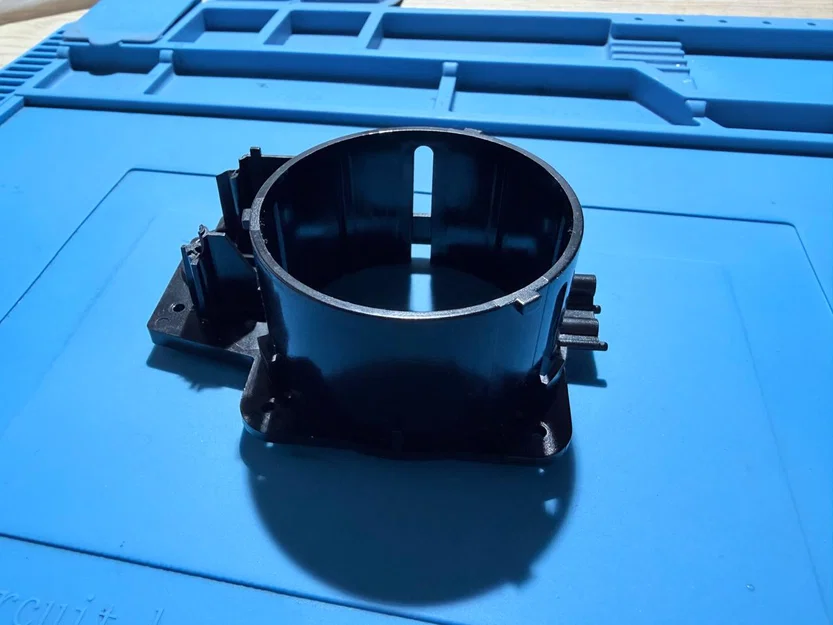

3. Tháo giá đỡ hỏng: Cẩn thận gỡ và lấy toàn bộ cấu trúc nhựa giữ ống kính lấy nét ra ngoài.
4. Tận dụng linh kiện: Lấy ống kính và bảng mạch điện tử nhỏ ra khỏi phần nhựa hỏng (phần này sẽ bị bỏ đi).

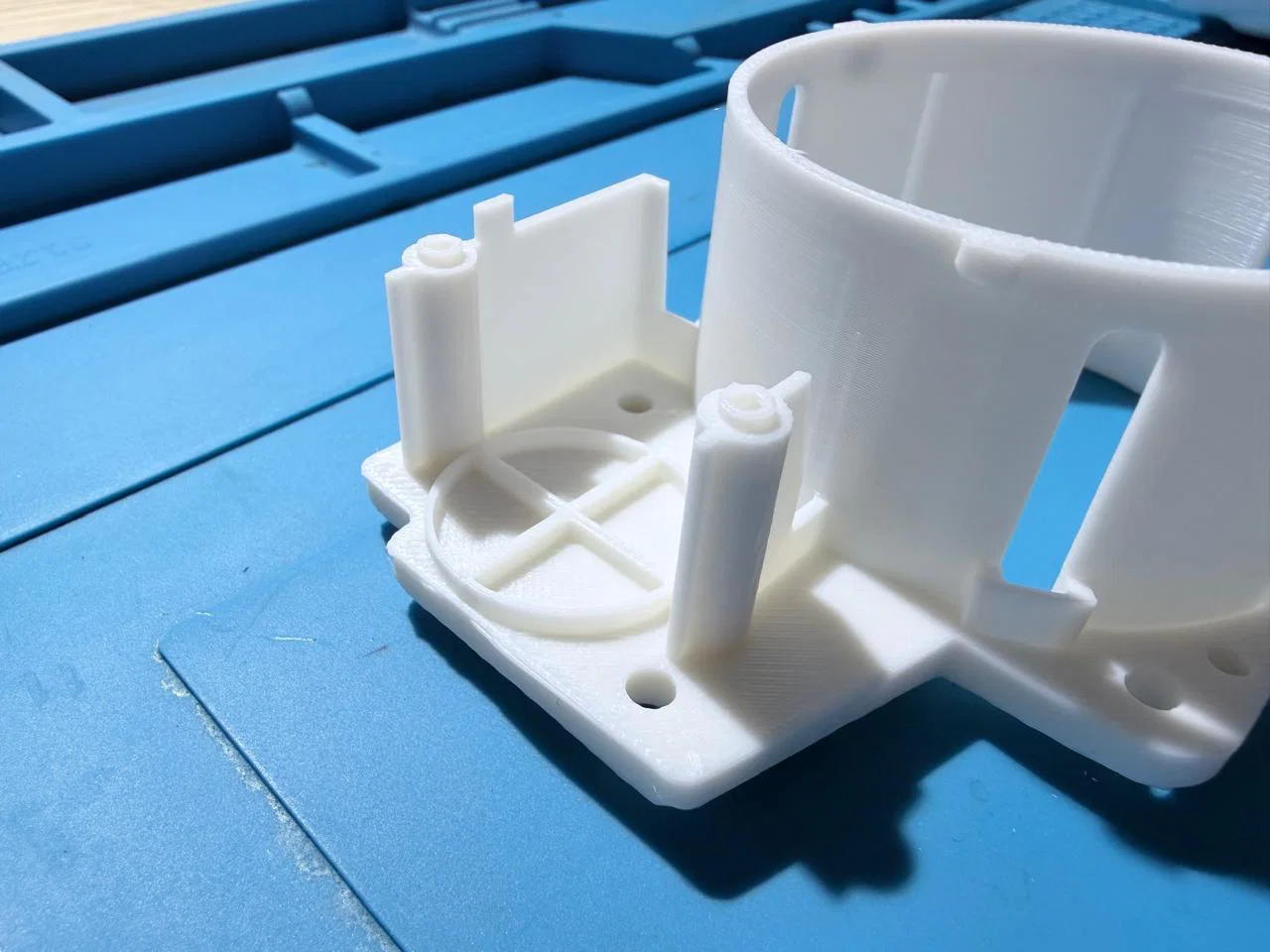

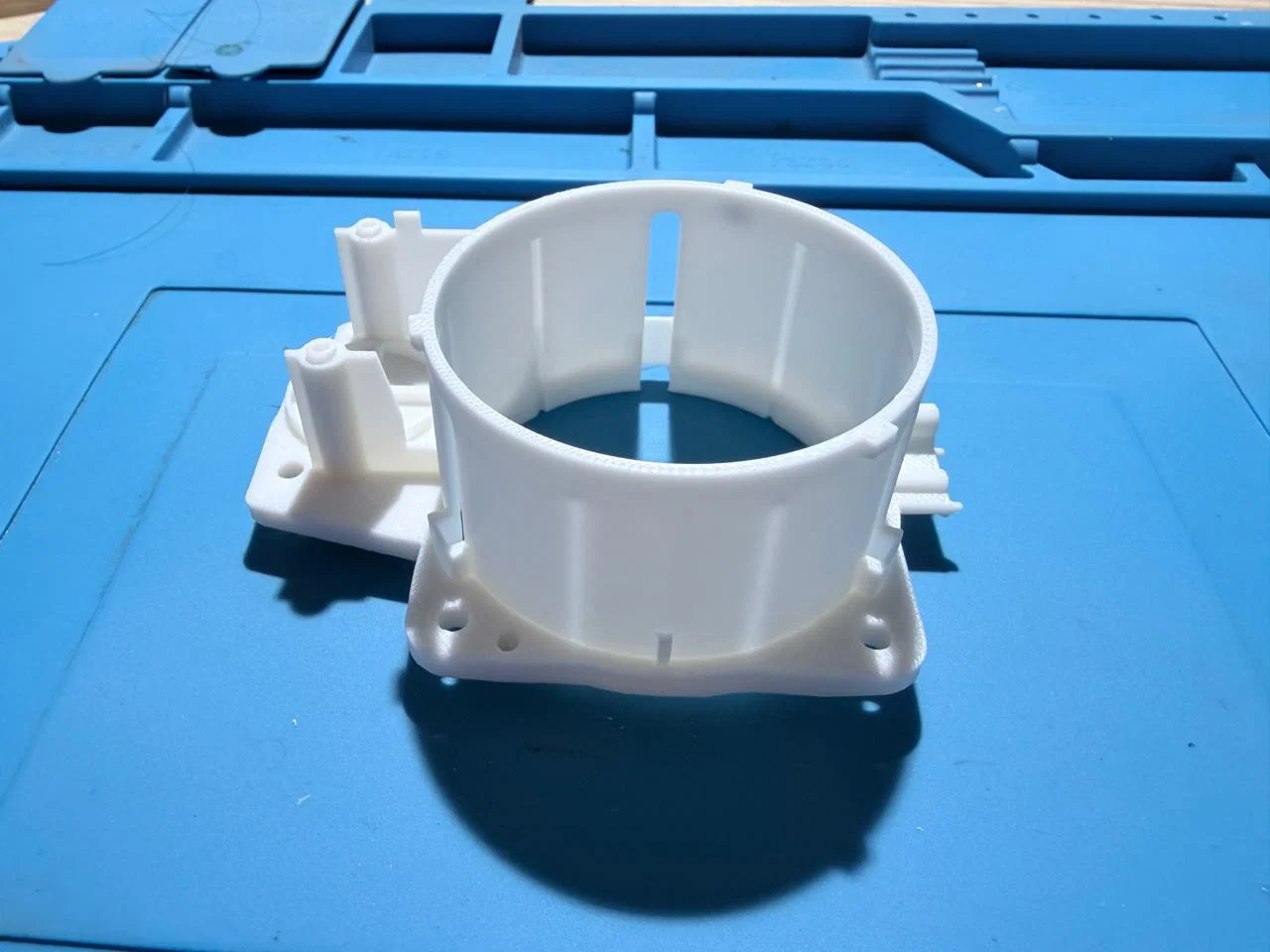

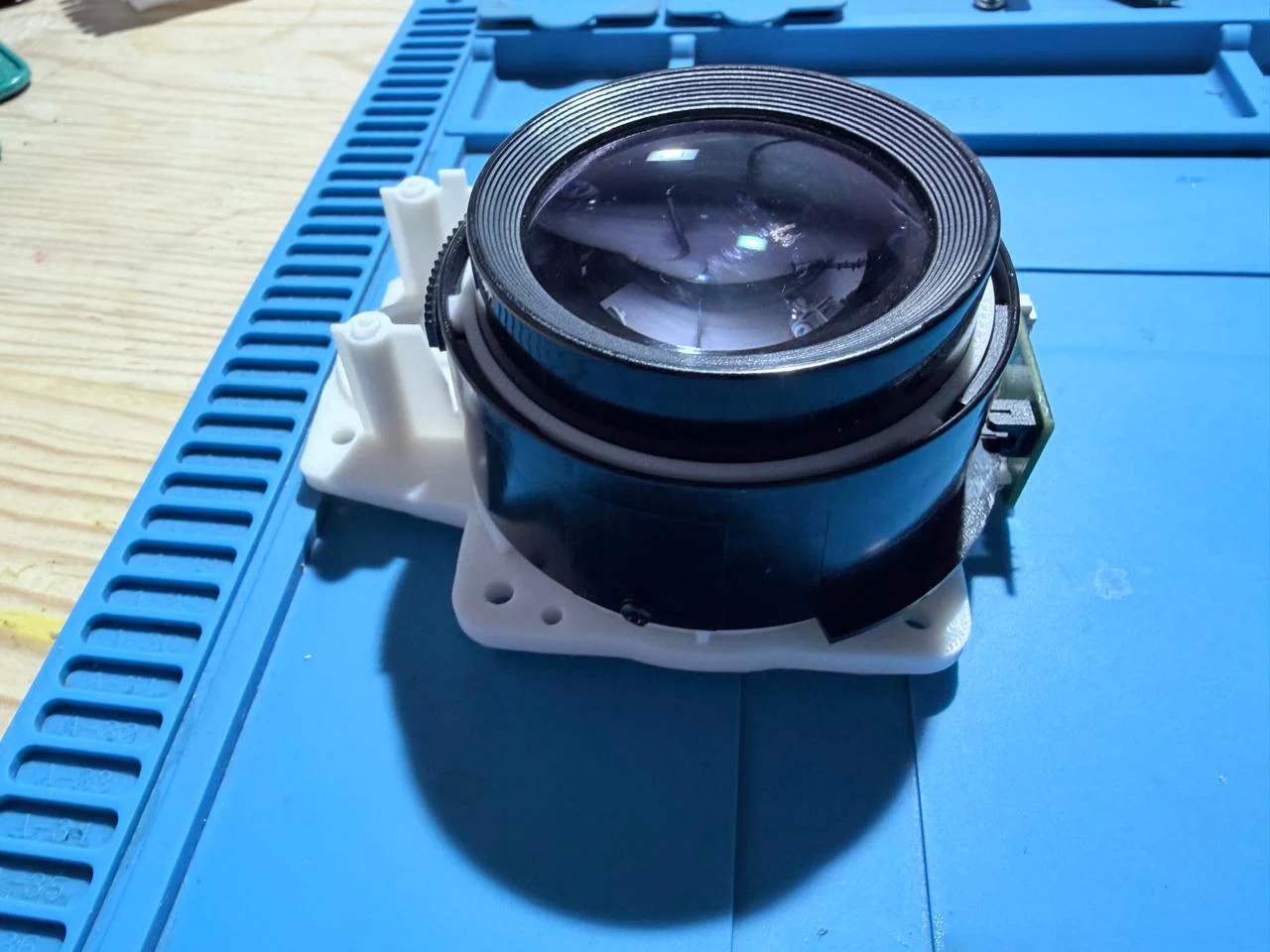

5. Chuẩn bị linh kiện in: Đặt và lắp ống kính cùng bảng mạch vào phần nhựa mới in 3D, đảm bảo chúng khớp hoàn hảo vào các vị trí tương ứng.
6. Gắn vào khung máy: Lắp bộ phận vừa ráp xong vào khối quang học của máy chiếu, cố định bằng các vít ban đầu.

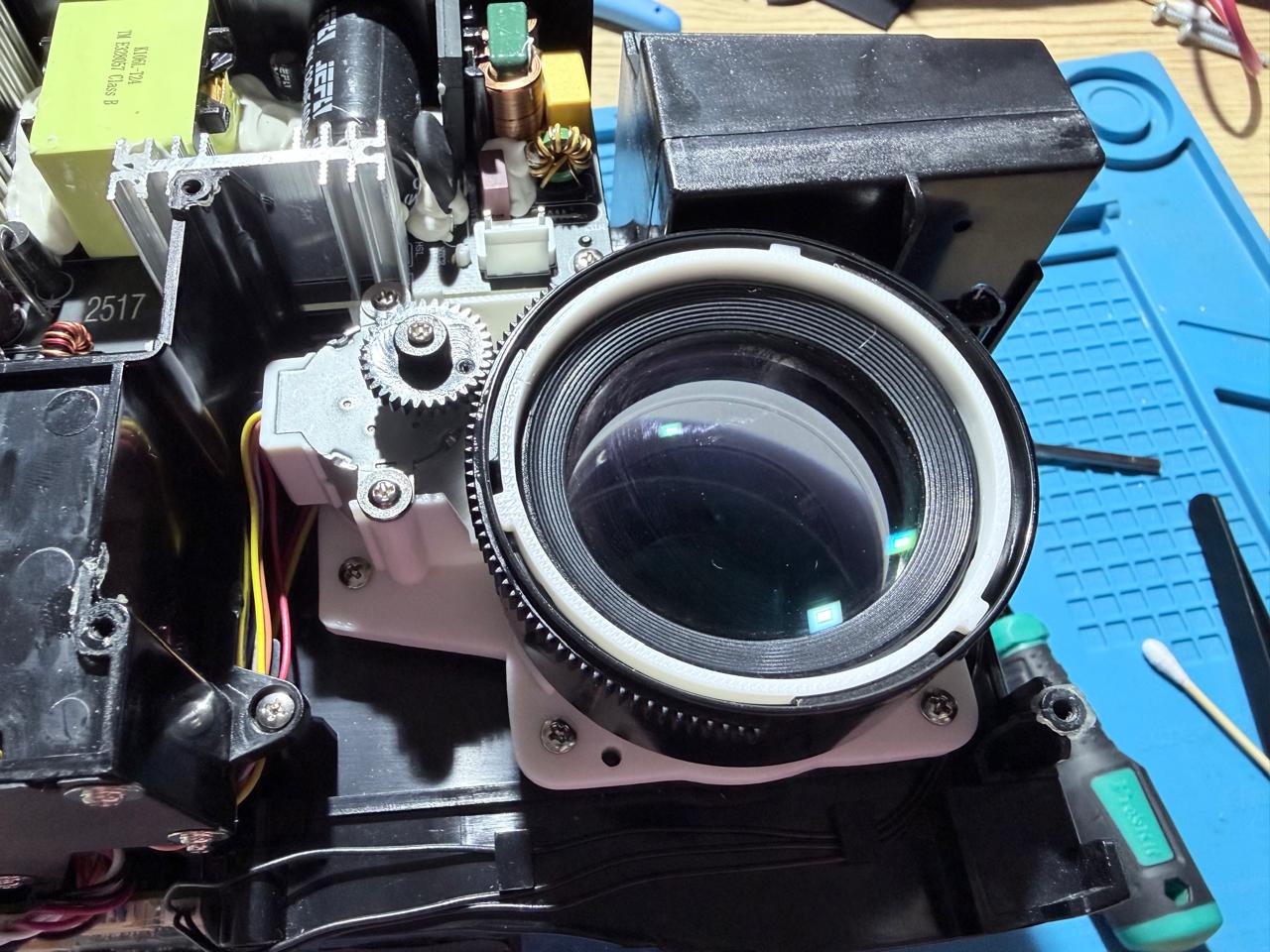

7. Cố định mô-tơ: Bắt vít mô-tơ vào giá đỡ mới in (vẫn dùng ốc cũ). Trước khi siết chặt hoàn toàn, hãy kiểm tra kỹ để đảm bảo bánh răng mô-tơ tiếp xúc chắc chắn và chính xác với các răng trên vòng ống kính.
8. Lắp lại máy: Lắp ráp phần còn lại của máy chiếu theo các bước ngược lại với quy trình tháo rời. Vậy là xong!

Video tháo máy: https://youtu.be/NRD37f-MC94?si=p_1FZaFOL0lL4efu
