Dụng cụ gắp đĩa Disc Golf Snap Retriever — Gắn trực tiếp (vít M5)

Tại sao mẫu này lại ra đời

Có khá nhiều thiết bị gắp đĩa (retriever) tương tự trên Printables, nhưng mẫu này đặc biệt ở hai điểm:

1. Nó có sẵn vít kim loại M5 bên trong, giúp gắn trực tiếp vào cần nối dài (telescopic extension rod).

2. Tất cả các bộ phận chuyển động đều có khớp nối linh hoạt, sử dụng lõi sợi nhựa 1.75-mm làm trục.

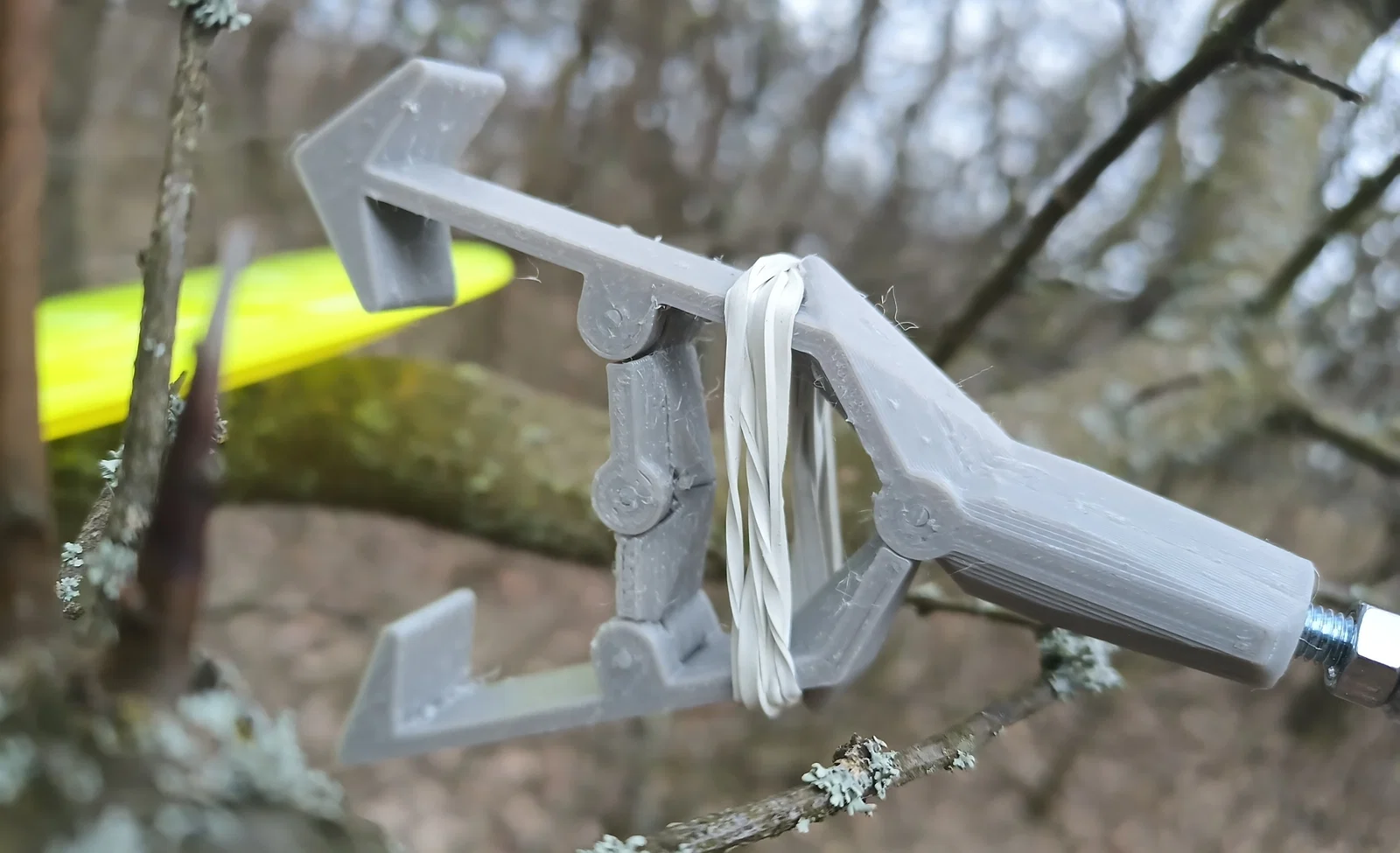

Ngoài ra, cơ chế hoạt động vẫn như bình thường: nếu đĩa của bạn bị mắc trên cây hoặc dưới nước, chỉ cần dùng lưỡi của dụng cụ đẩy vào đĩa, hàm kẹp chạy bằng dây thun sẽ tự động đóng chặt lấy vành đĩa, giúp bạn kéo đĩa về phía mình.

Mẫu này cần thêm các linh kiện sau:

• Một con vít M5 đầu lục giác tiêu chuẩn. Vít cần dài ít nhất 30 mm (M5×30). Mình thường dùng loại M5×40.

• Lý tưởng nhất là có thêm một đai ốc M5 để siết chặt cố định vít.

• Một sợi dây thun.

• Bốn đoạn ngắn sợi nhựa 1.75-mm để làm trục khớp nối.

In ấn

Bạn nên in mẫu này bằng PETG là tốt nhất. Dùng đầu phun 0.4-mm tiêu chuẩn và chiều cao lớp in 0.2-mm là ổn. File 3mf đính kèm đã thể hiện cách mình đặt hỗ trợ (supports), nhưng có thể bạn sẽ tìm ra giải pháp tốt hơn. Ưu điểm của cách mình làm là hướng của lớp in giúp mang lại độ bền tối đa theo hướng chịu lực nhiều nhất.

Hãy nhớ làm sạch phần nhựa hỗ trợ và các sợi tơ thừa sau khi in trước khi lắp ráp nhé.

Tạm dừng in để chèn vít

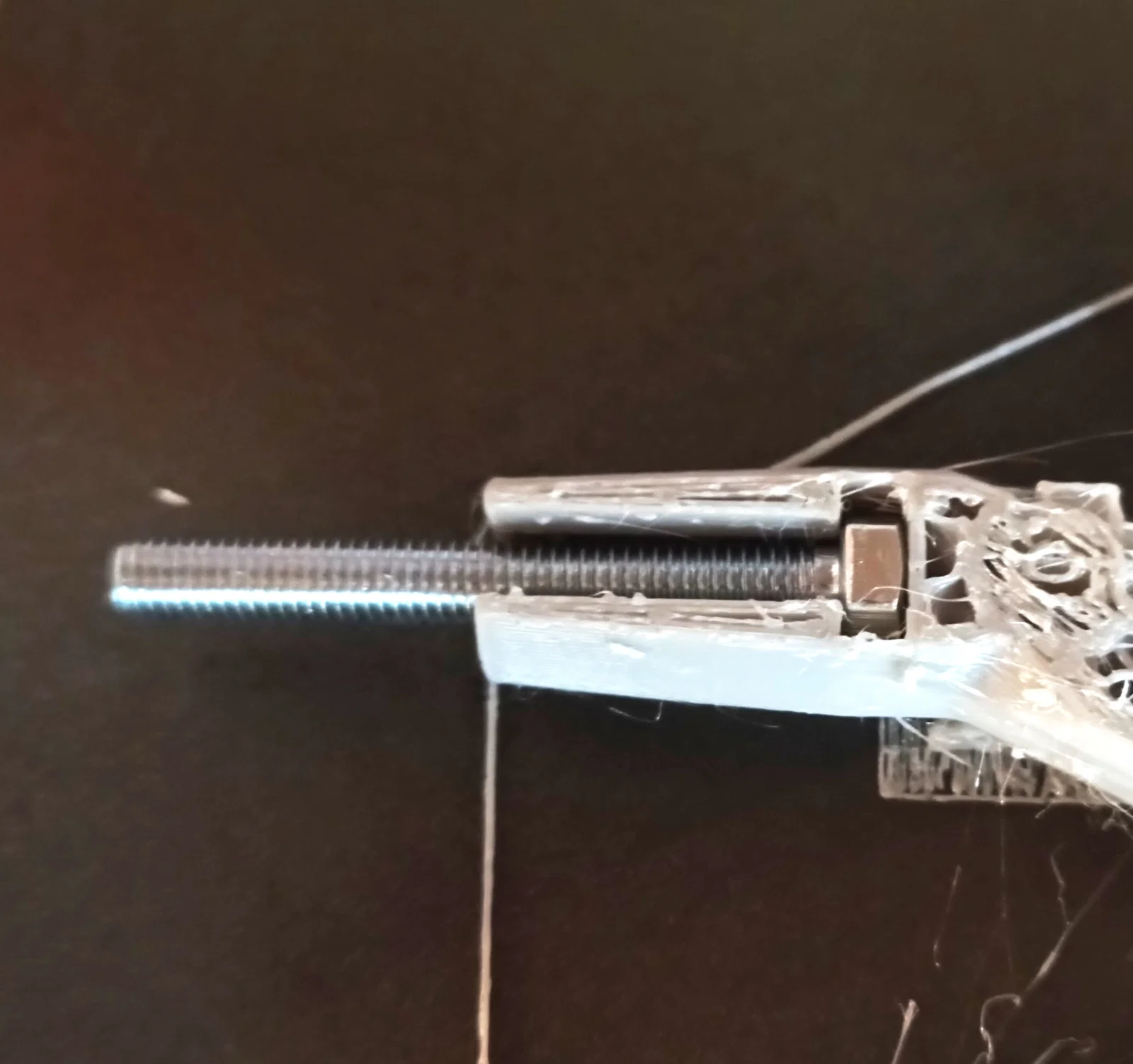

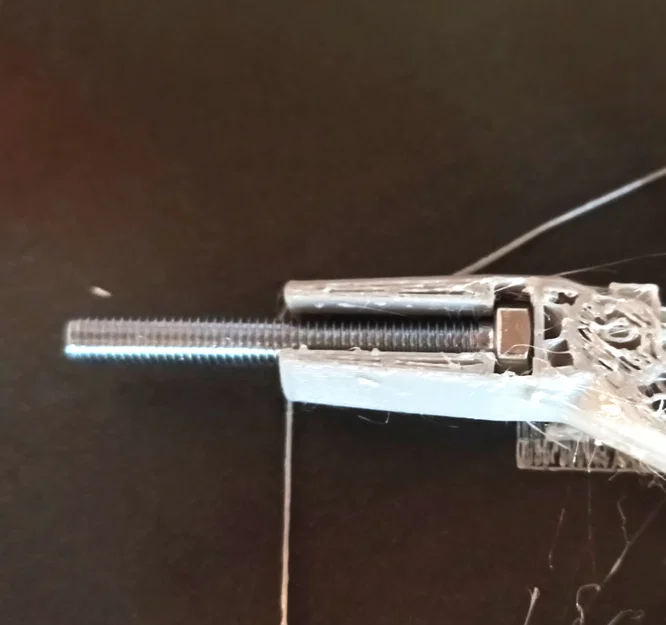

Máy in sẽ tạm dừng khi hốc chứa vít được in xong -- thường là ở mức khoảng 81% tiến trình in. Hãy chèn vít vào theo chiều ngang, với các mặt phẳng của đầu lục giác hướng lên trên và xuống dưới! Tiếp tục in sau khi xong.

Lắp ráp

1. Ghép các hàm lại với nhau và cố định tâm khớp nối bằng một đoạn sợi nhựa. Bạn có thể dùng kìm để đẩy nó vào. Lưu ý rằng trục trung tâm có đường kính trong lớn hơn một chút nên nó di chuyển rất mượt mà quanh sợi nhựa. Cắt phẳng đoạn nhựa thừa cho khớp với thân.

2. Lắp phần lưỡi theo cách tương tự. Mỗi nửa lưỡi có một chỗ nhô lên ở một bên: phần đó hướng về phía sau (phía khớp nối) của dụng cụ. Mặt phẳng hướng ra phía trước (phía răng kẹp).



3. Nếu muốn, bạn có thể chèn nút chặn vào phần vuông của hốc vít. Cách dễ nhất là đẩy nhẹ vào, giữ cho phẳng với vít, rồi từ từ vặn đai ốc M5 vào trục vít để nó dần dần ép nút chặn vào trong.

4. Quấn dây thun quanh các hàm kẹp. Số vòng quấn tùy thuộc vào bạn, tùy vào loại dây thun bạn chọn và lực kẹp mà bạn muốn.

Cách sử dụng

1. Vặn dụng cụ vào cần nối dài. Nếu bạn có dùng đai ốc chặn trong trục vít, hãy siết chặt nó lại.

2. Kéo dài cần đến độ dài cần thiết.

3. Dùng tay mở rộng các hàm ra và cố định lại bằng cách làm thẳng phần lưỡi.

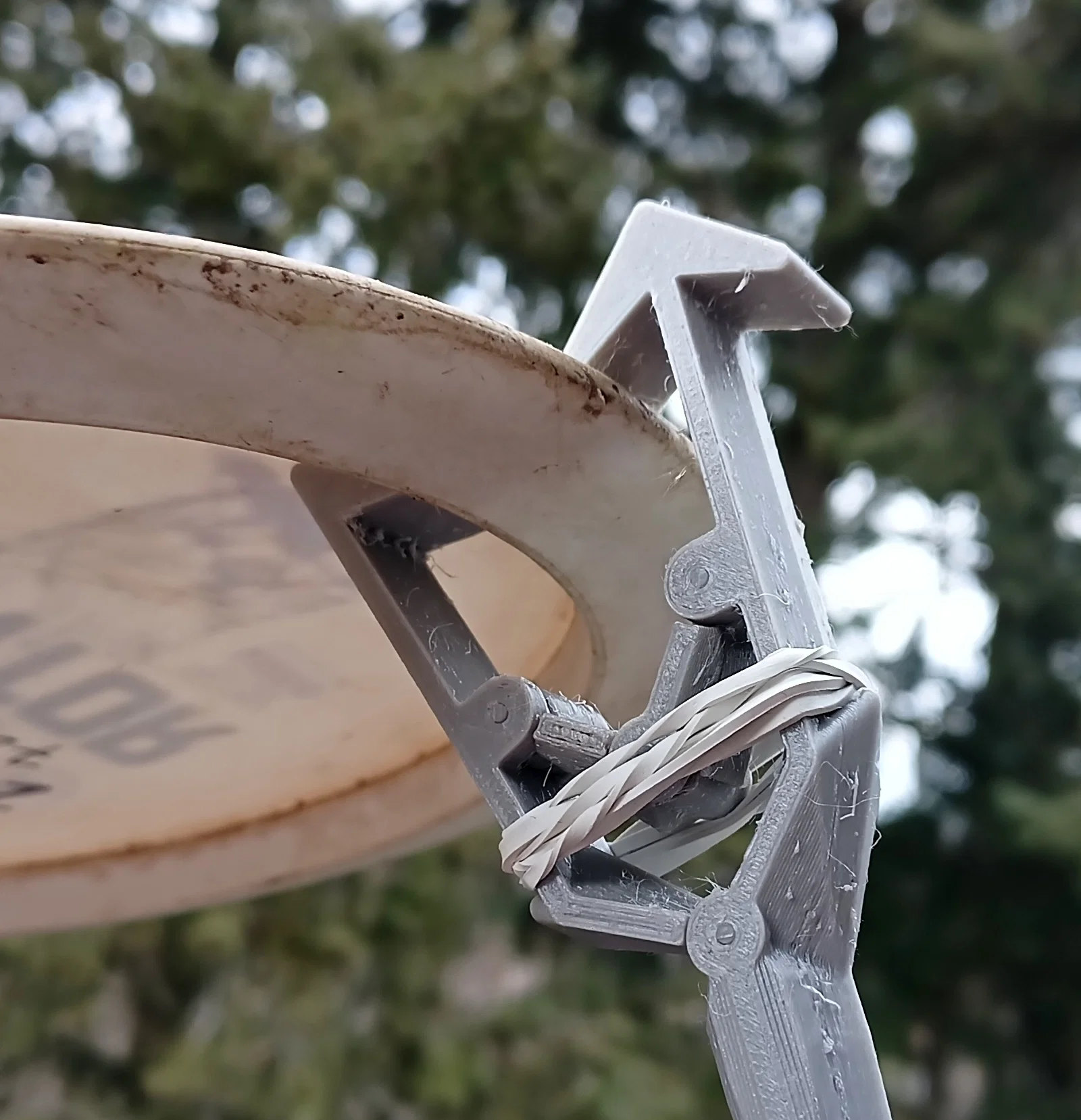

4. Đưa đến chỗ đĩa của bạn và đẩy nhẹ vào vành đĩa bằng lưỡi của dụng cụ. Hàm kẹp sẽ tự động đóng lại quanh đĩa.

5. Kéo đều tay về phía bạn. Nếu đĩa nằm quá cao so với mặt đất và trở nên hoàn toàn tự do, nó có thể xoay và rơi ra khỏi hàm. Đĩa putter và mid-range dễ bị trường hợp này hơn driver. Nhưng thường thì đây không phải là vấn đề vì ngay cả khi nó rơi, đĩa cũng đã rơi xuống đất, mà đó chính là điều bạn muốn ngay từ đầu.

Mẹo bảo quản

Khi không sử dụng, hoặc nếu bạn muốn để dụng cụ này luôn trên cần nối và cất các đầu gắn khác vào túi, hãy cân nhắc sử dụng mẫu của mình.
