Đế pin LR44 kèm LED và công tắc

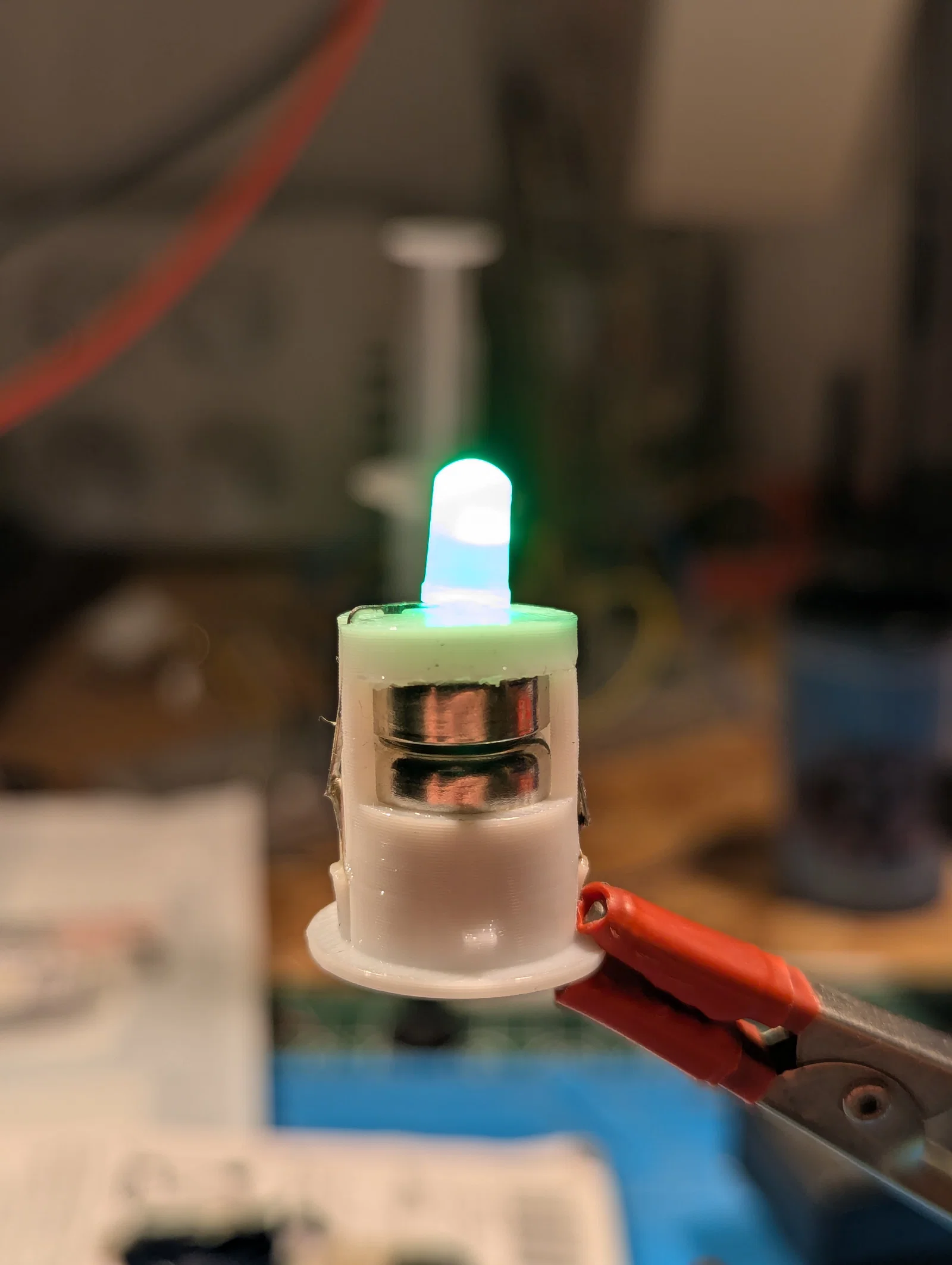

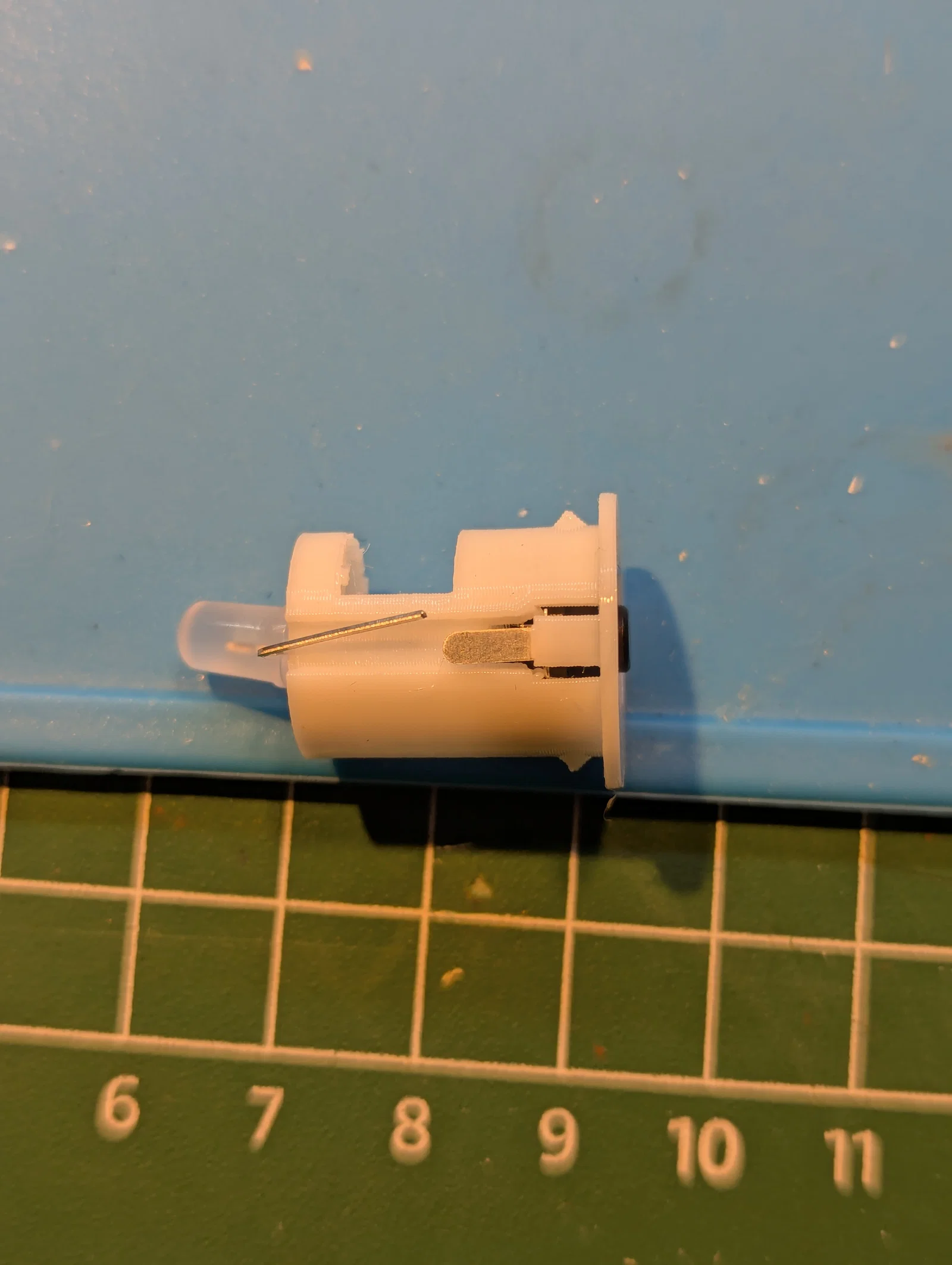

Mình tạo ra đế pin này để gắn đèn cho mô hình trứng Phục sinh này:

Tuy nhiên, bạn cũng có thể dùng nó cho các mục đích khác. Bạn chỉ cần khoét một lỗ 15mm là có thể nhét vừa vào.

Đế được thiết kế để chứa hai viên pin LR44, cung cấp tổng cộng 3V.

Mọi loại đèn LED hoạt động với điện áp 3V đều có thể dùng tốt.

Thiết kế này dành cho loại công tắc nhấn có kích thước như sau:

Mình mua loại công tắc này trên Amazon: https://www.amazon.de/dp/B0CZNFQFGF?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

Mình thiết kế và in bằng nhựa TPU. Mình cũng chưa rõ liệu nó có hoạt động tốt với các loại nhựa cứng thông thường hay không.

Hướng dẫn lắp ráp

• Gắn công tắc nhấn vào phần đáy.

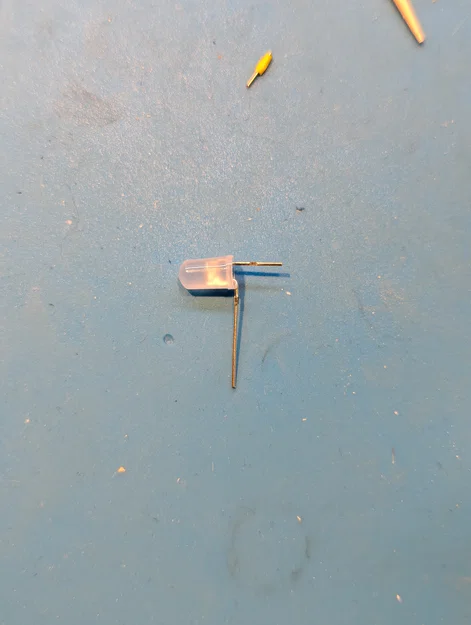

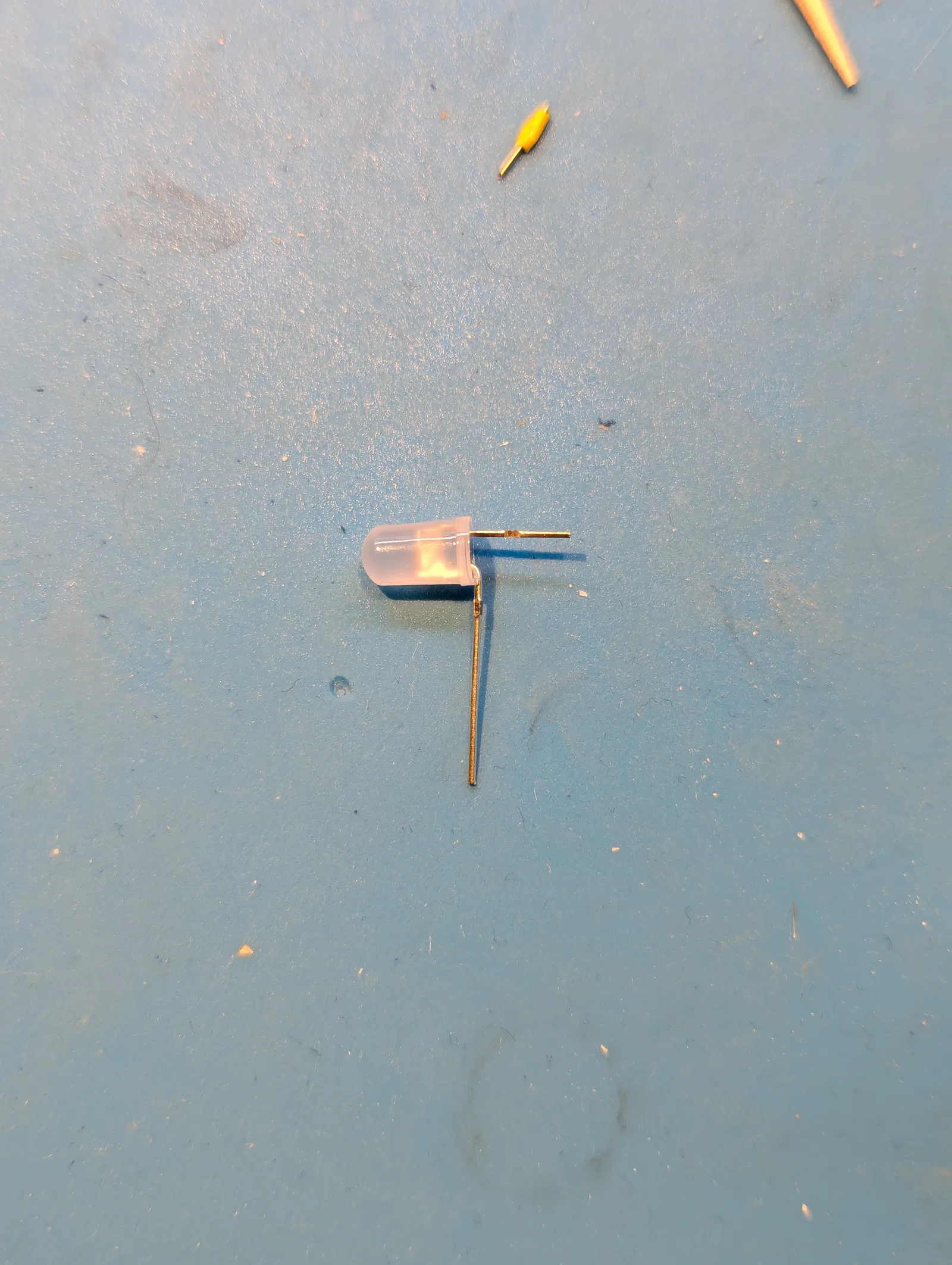

• Cắt ngắn chân âm (cathode) của đèn LED và bẻ chân dương (anode) một góc 90 độ.

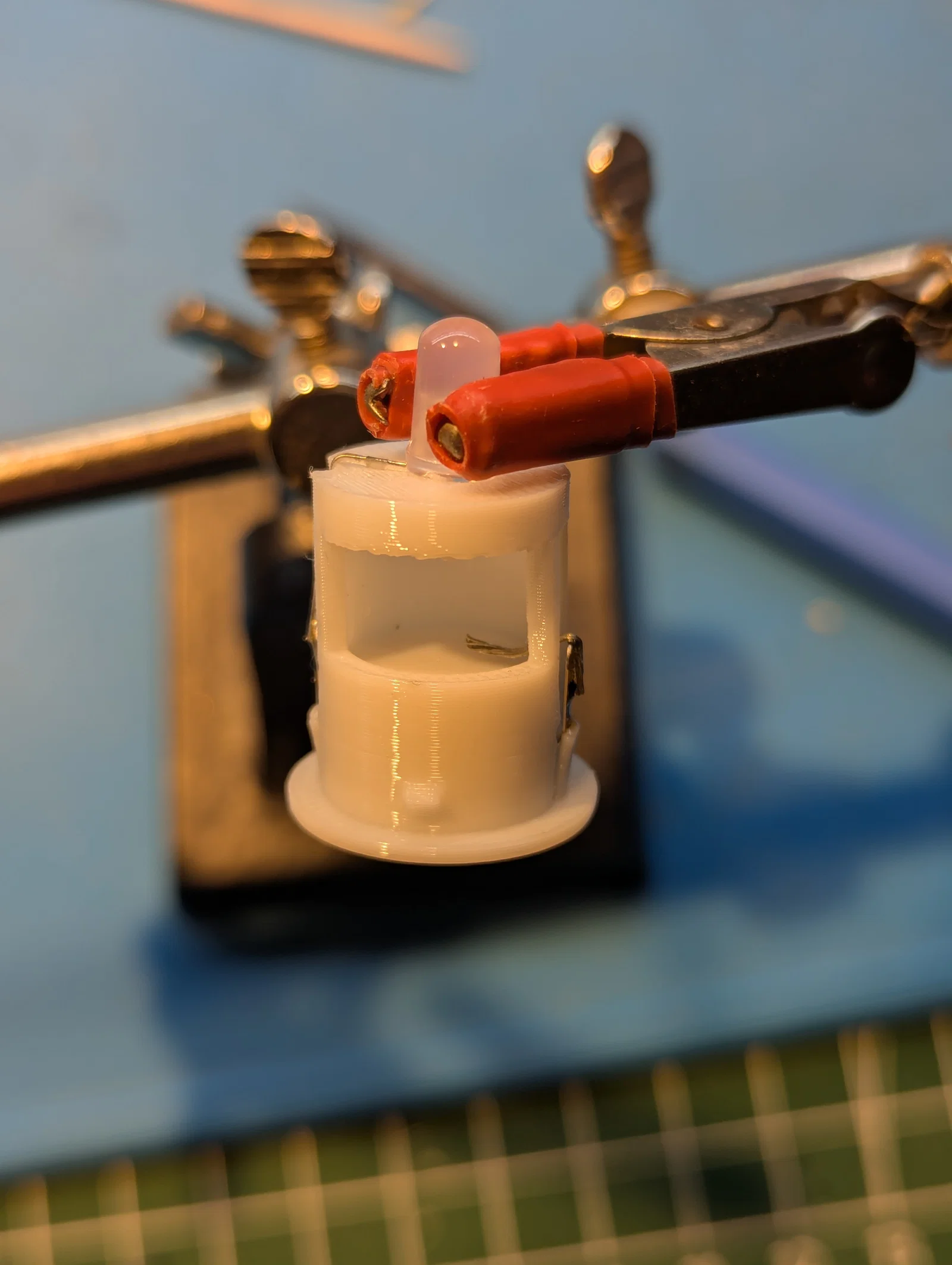

• Luồn chân âm qua lỗ ở phía trên của đế giữ.

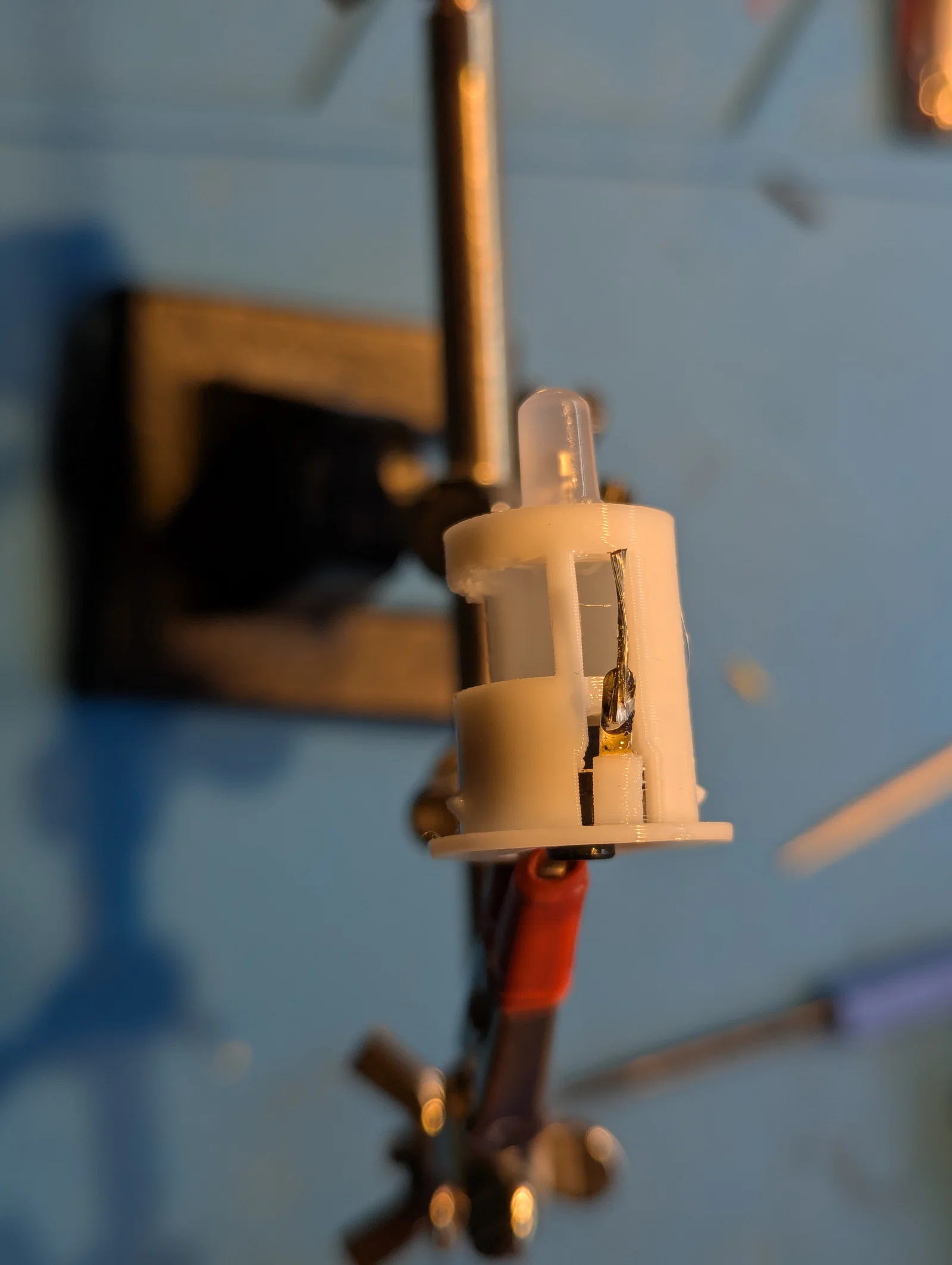

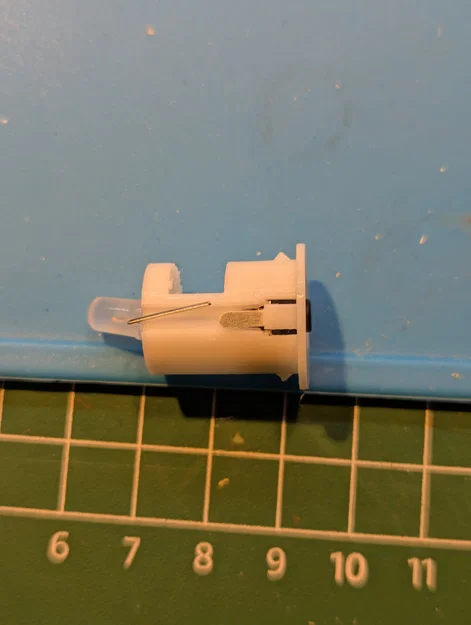

• Bẻ chân dương dọc theo khe dẫn xuống để chạm vào cực của công tắc.

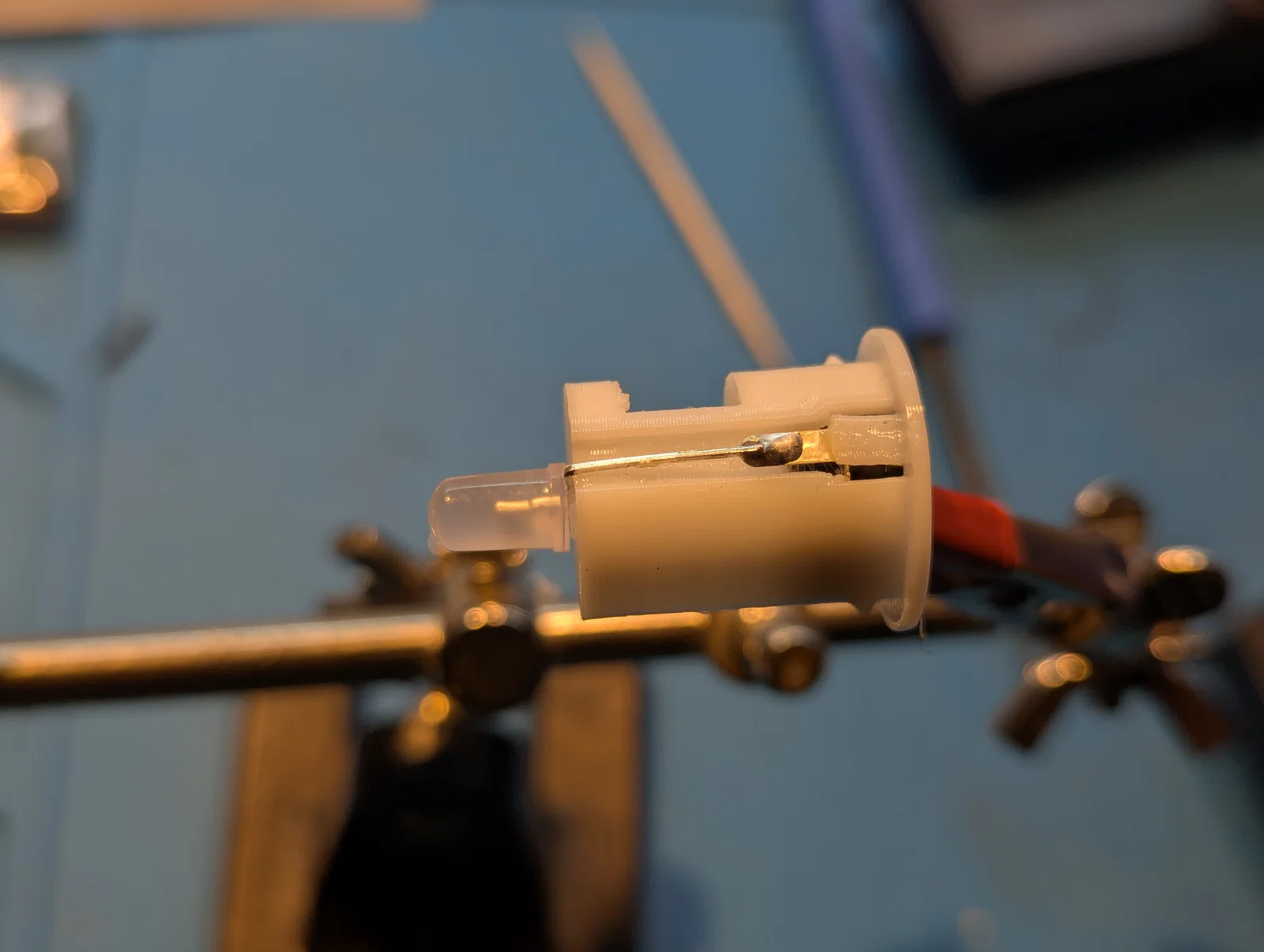

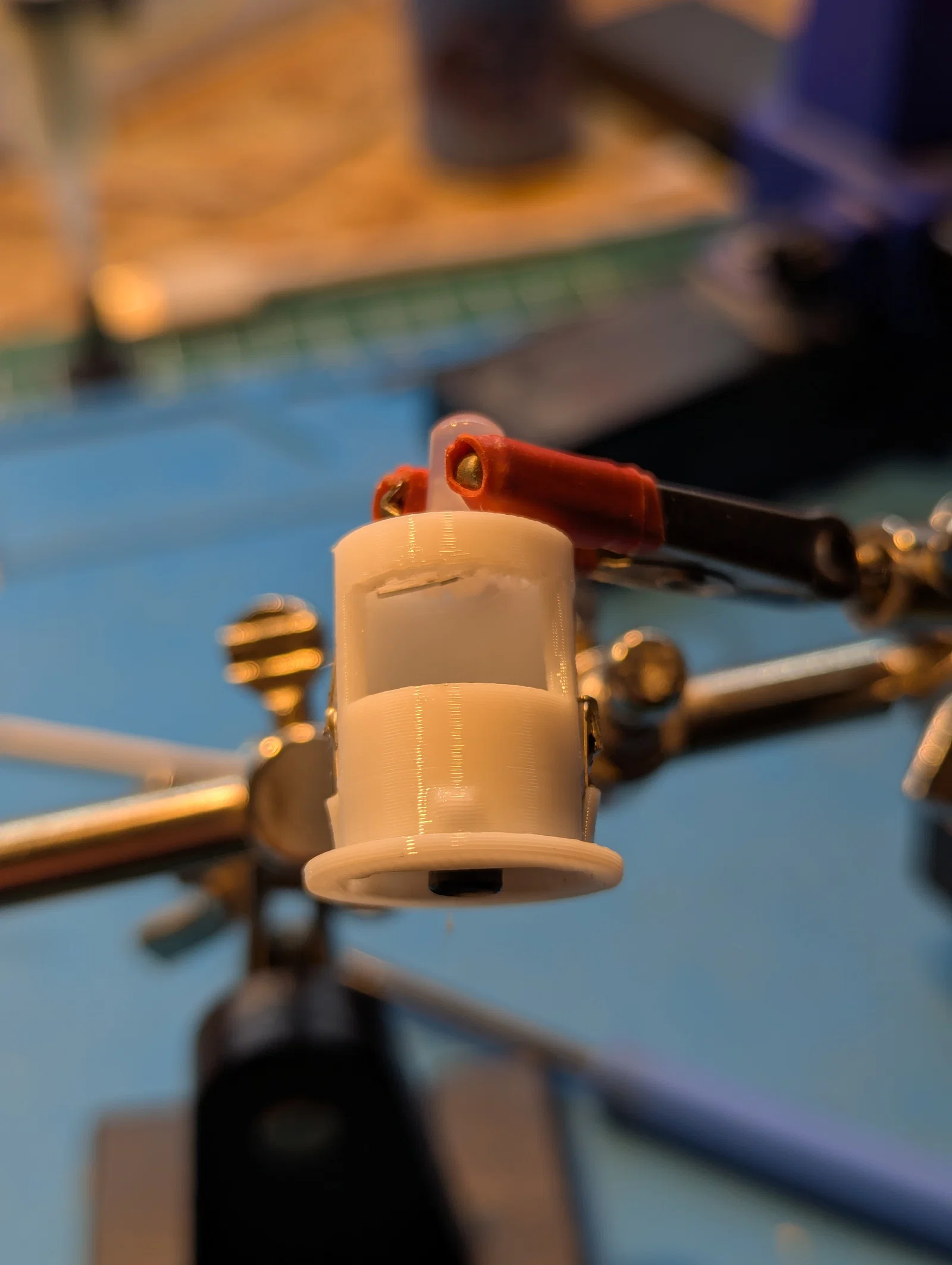

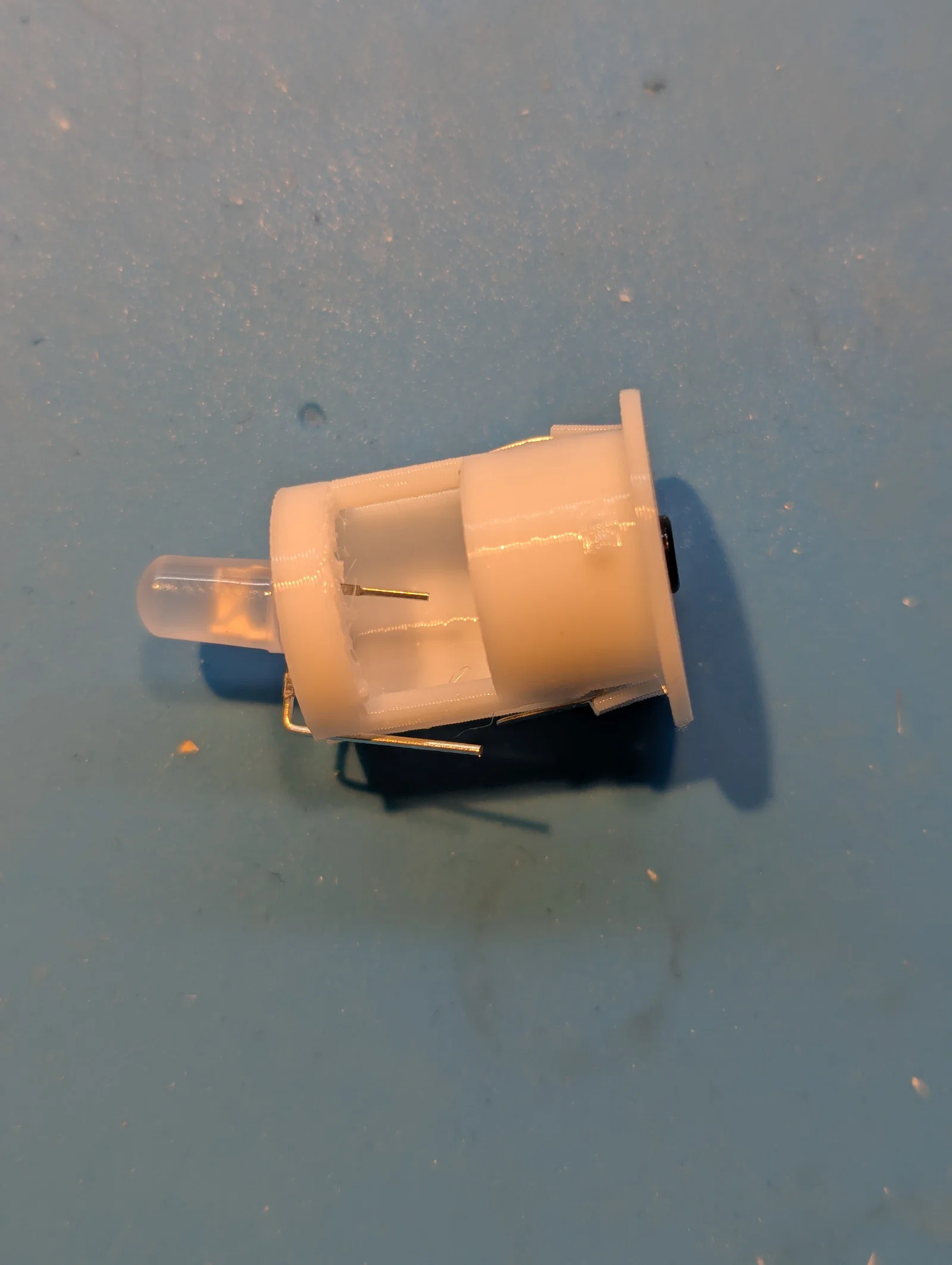

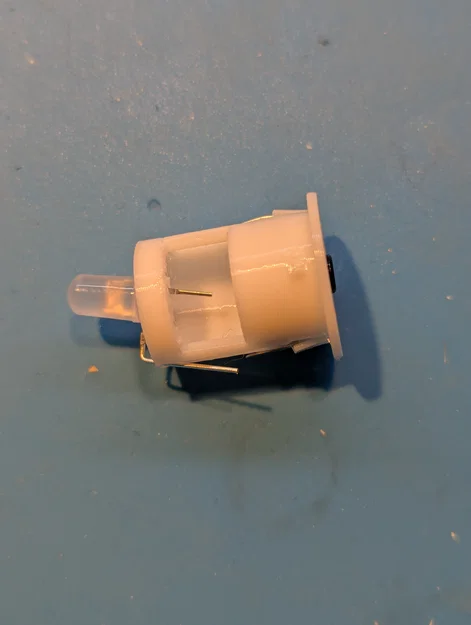

• Hàn chân dương vào công tắc.

• Hàn thêm một đoạn dây điện vào cực còn lại của công tắc để nối dài.

• Bẻ chân âm và đoạn dây nối dài vào ngăn chứa pin sao cho song song với mặt trên/dưới.

• Lắp pin LR44 vào (cực âm hướng lên trên).

Bạn có thể tìm thấy file thiết kế trên Onshape tại đây: https://cad.onshape.com/documents/4a134036d7d90715d211a028/w/43abeec519b2d5919a58b2be/e/716e24ceb59d2e5faed9a607?renderMode=0&uiState=69d00a0f6bc84a1ebd354aec
