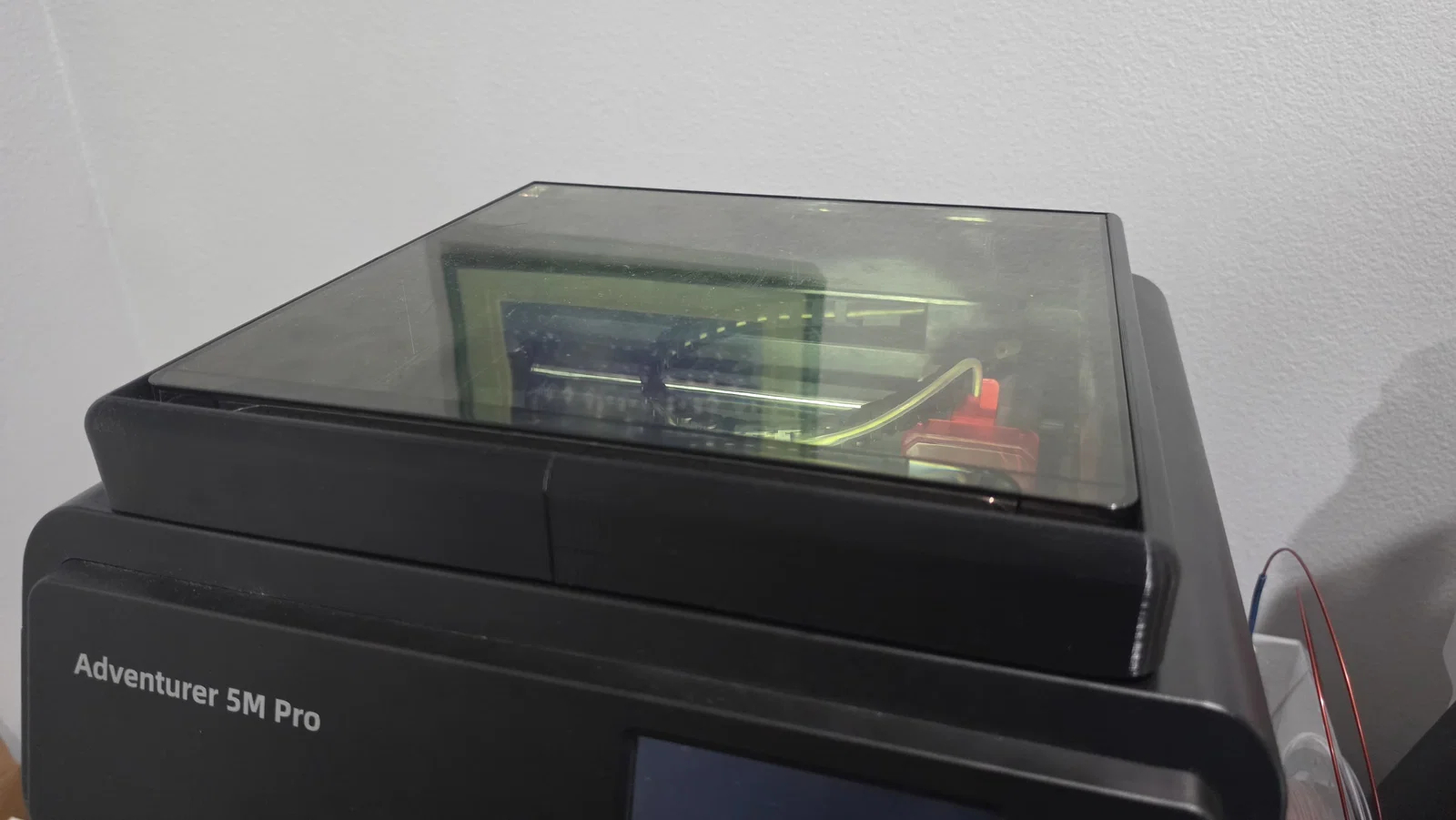

Khung nâng nắp AD5M Pro giúp tạo khoảng trống cho dao cắt nhựa

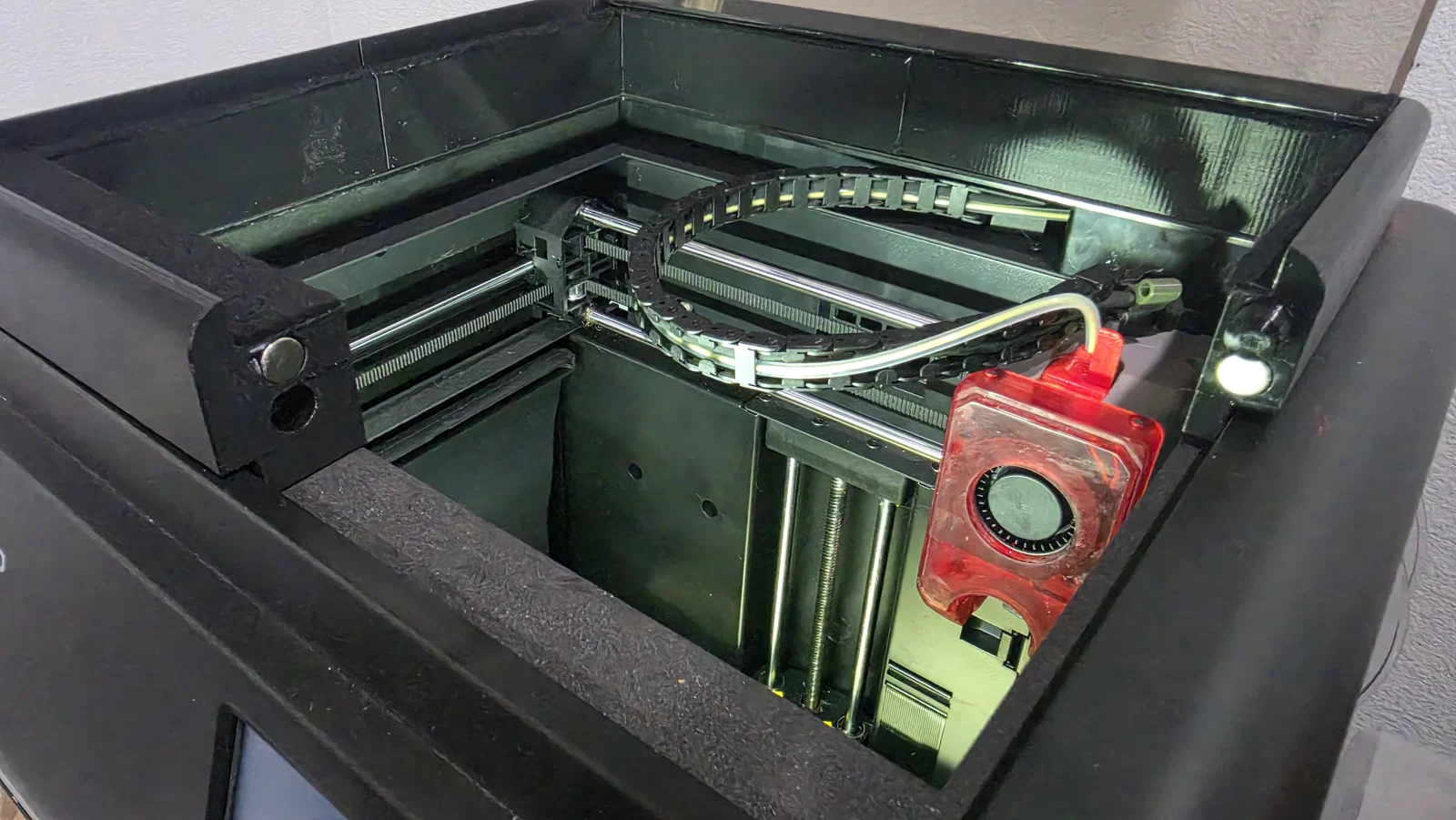

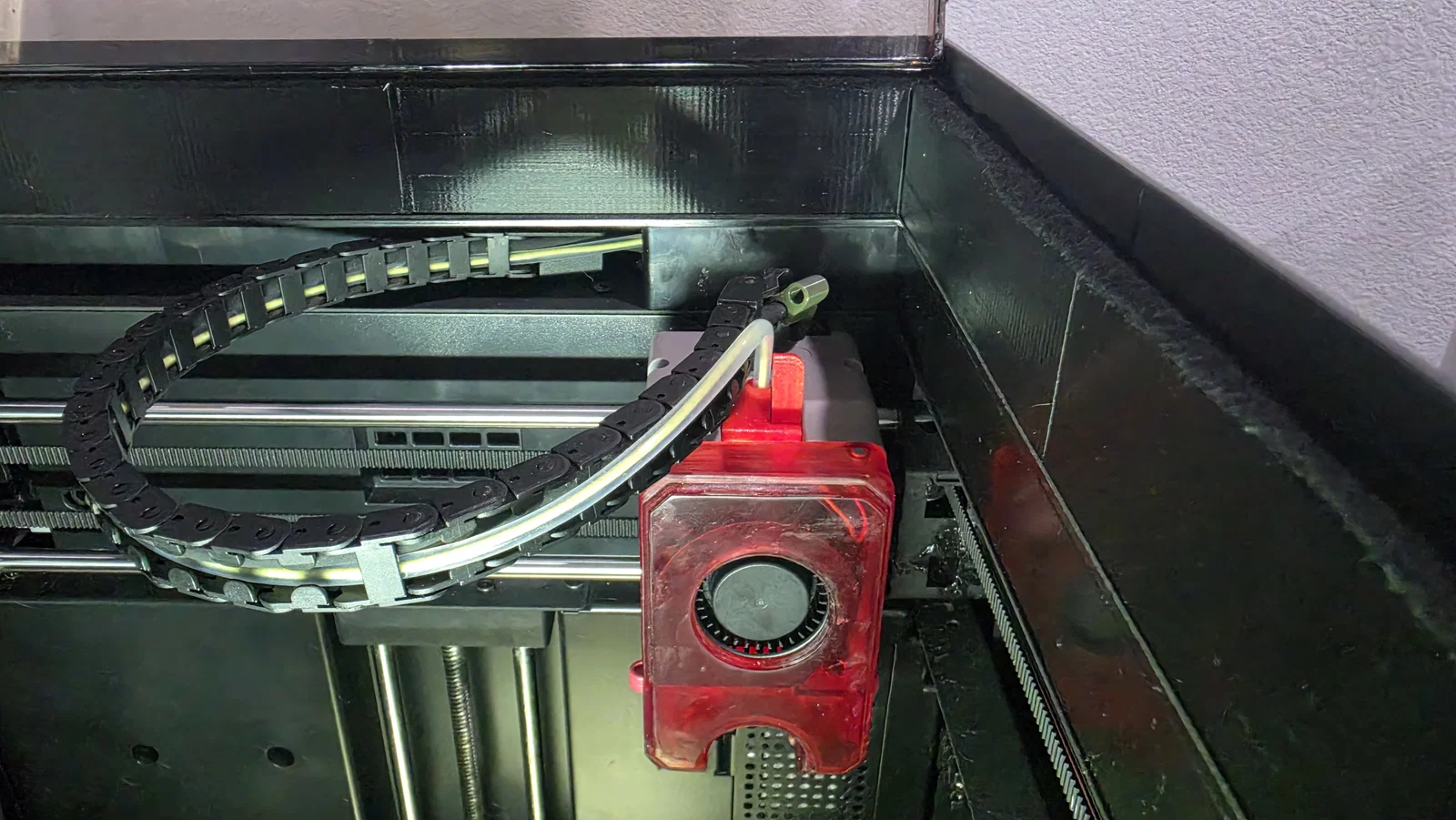

Mình đã thiết kế lại cái khung nâng (riser) cho nắp máy AD5M Pro. Cái này giúp tạo khoảng trống cho ống dẫn và tăng thêm chiều cao cần thiết cho dao cắt nhựa. Mình cũng đã vát mép các cạnh bên trong vì nhận thấy lúc đưa tay vào thay nhựa rất dễ bị cấn, nên làm vậy cho êm tay hơn.

Mình dùng kết hợp nam châm 10x3mm và chốt gài để khung có thể tháo rời khi cần mà vẫn giữ được độ chắc chắn.

Nếu muốn, bạn có thể dán thêm băng keo nhung hoặc miếng đệm lót để làm kín phần nắp.

Mình in bằng nhựa PETG và dùng keo 502 để gắn nam châm. Các bộ phận còn lại đều khớp hoàn hảo.

Cần dùng support vì có phần nhô ra. Nếu bạn đã quen dùng 5M Pro, có thể chỉnh trong phần mềm cắt lớp (slicer) để in 1 lớp giao diện support bằng nhựa PLA rồi tạm dừng để thay lại PETG in tiếp (lưu ý đảm bảo lớp PLA chỉ in phần support thôi chứ đừng chạm vào tường của model).

Thông số in:

• Nozzle: 0.4mm
• Chiều cao lớp in: 0.12mm (để mặt cong được mịn)
• Chất liệu: PETG hoặc loại nhựa nào chịu nhiệt tốt hơn, nhưng PETG là đủ dùng rồi.
• Supports: Có (Normal - Snug)
• Support Top Z Distance: 0.15
• Thứ tự tường: Inner/Outer
• Số tường: 3 (hoặc 2 + alternate walls)
• Infill: 8-12% Gyroid hoặc 3D honeycomb (cần độ cứng cáp phòng trường hợp bạn mở nắp hơi mạnh tay)

Danh sách vật tư:

• Nam châm đĩa 10x3mm N52 x 4: https://a.co/d/0ed5Bag3
• Băng dán nhung (felt tape) rộng tối thiểu 25mm x 1: https://a.co/d/0djxHesw hoặc loại tương tự.

Nếu thấy phần mảnh sau bị hở, bạn cứ dán thêm 1 dải băng nhung vào để làm kín nhé.
