Bánh răng thay thế cho Qidi Box

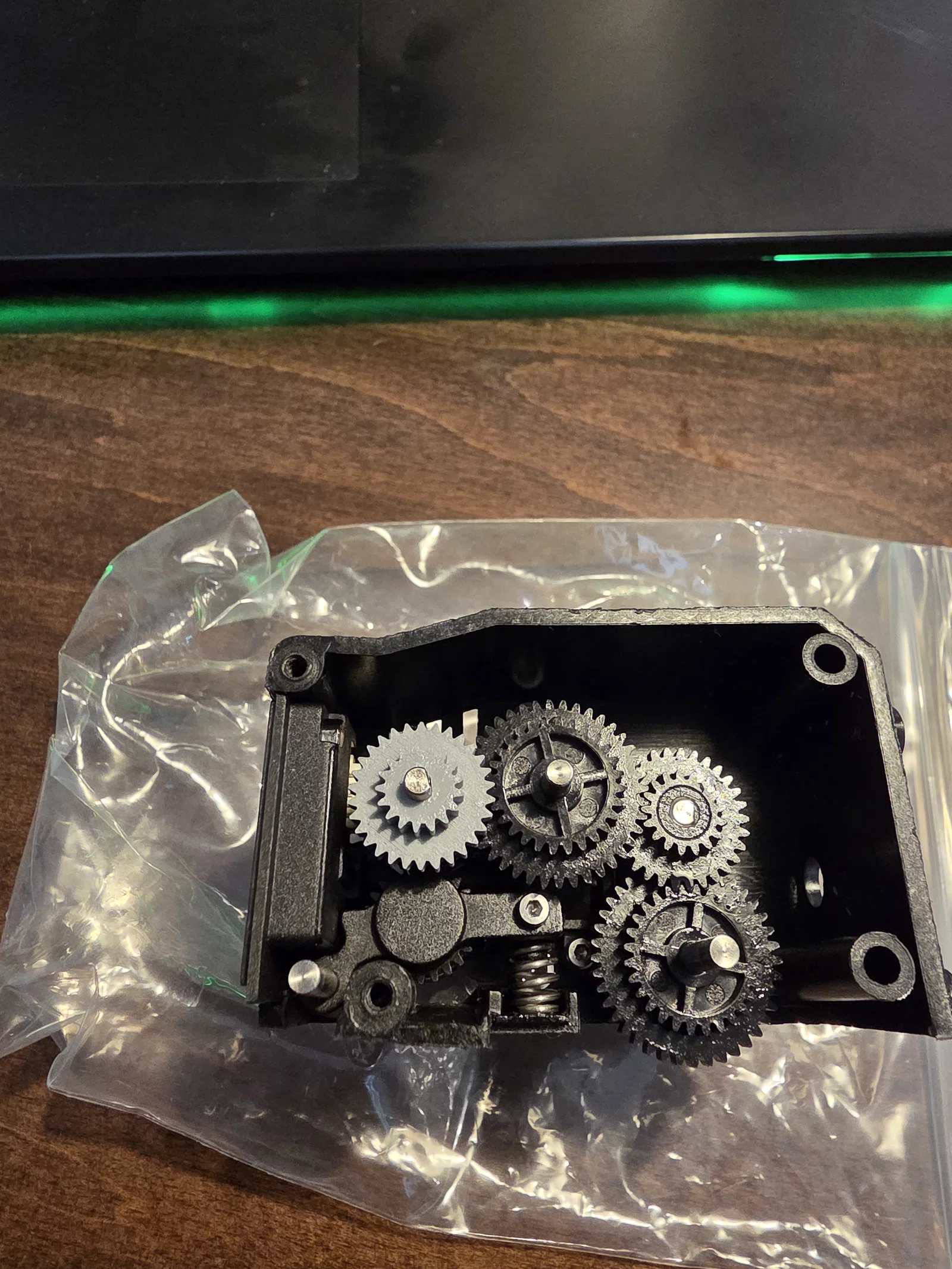

Đây là phụ kiện thay thế trực tiếp cho bánh răng trục D bên trong mỗi bộ đùn (extruder) của Qidi Box. Trong hình ảnh hộp số, bạn có thể thấy bộ phận thay thế đã được lắp vào vị trí.

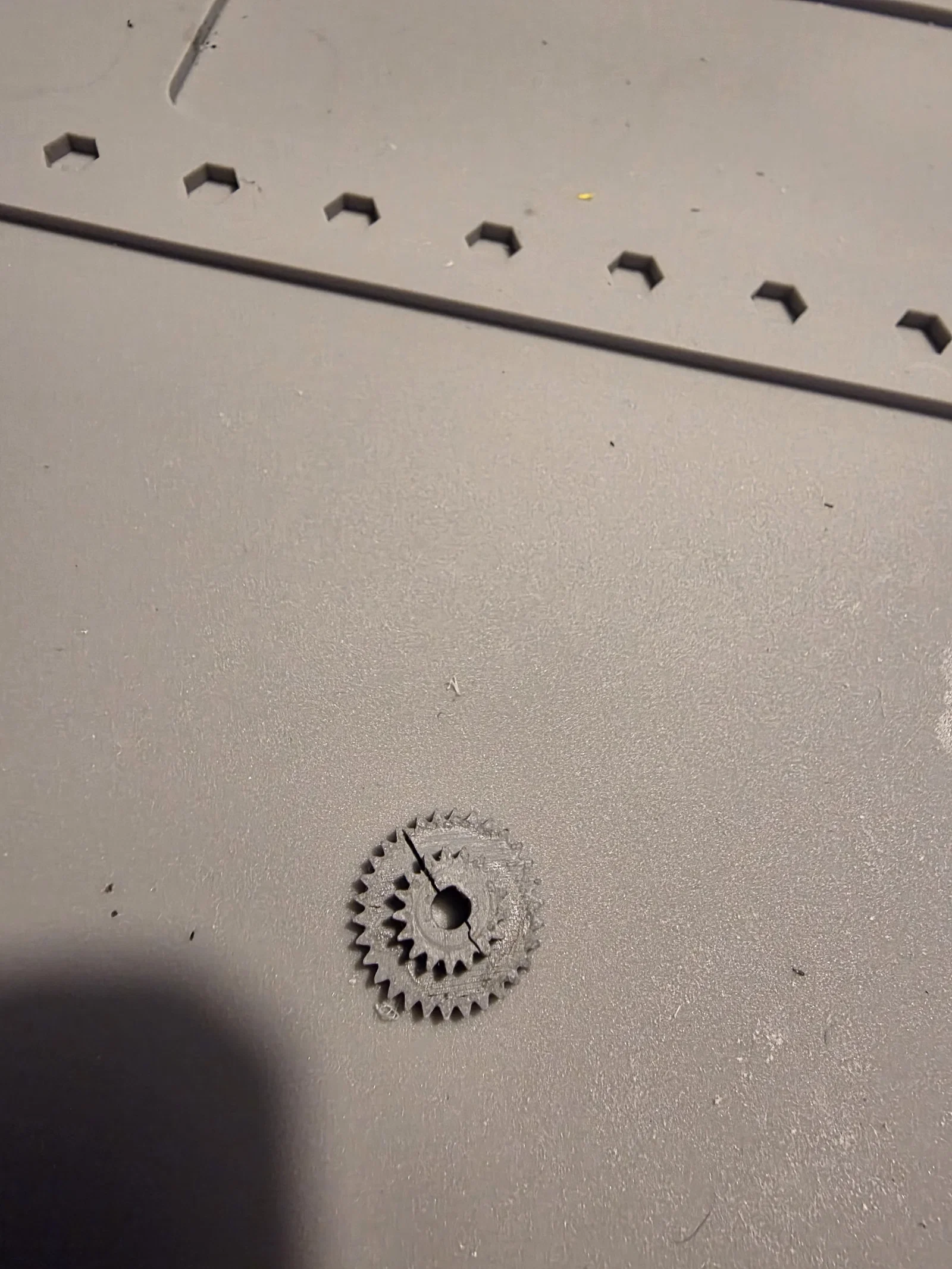

Hình ảnh bánh răng bị hỏng là do phần cuối cuộn nhựa đi qua. Phần tâm bánh răng không bị trượt mà bị gãy đôi. Mình đã in bằng nhựa High Temp PLA của Polymaker. Xét mục tiêu là in ra một bộ phận thay thế không bị trượt, thì việc nó bị gãy đôi theo đường lớp in (layer lines) cũng được coi là thành công. Mình vừa mới in thử bằng nhựa Overture PC Professional để xem nó có bền hơn không.

Hướng dẫn in:

Bạn cần dùng đầu in (nozzle) 0.2mm để đảm bảo chi tiết răng cưa được chính xác.

Mình in với 4 lớp trên, 4 lớp dưới, 4 lớp tường (walls) và độ phủ (infill) 90%.

Hãy chú ý đến hệ thống làm mát và tốc độ in vì thời gian in từng lớp cho bánh răng nhỏ này cực kỳ ngắn.

Lỗ trục D trên bánh răng được thiết kế cực kỳ khít. Bạn sẽ cần dùng một chút lực để lắp bánh răng vào trục.

Ngoài ra, hãy chú ý đến đường kính hoàn thiện vì khả năng cao hình dạng sẽ không tròn hoàn hảo. Đối với nhựa PC Professional, mình đã dùng giũa để gọt bớt đầu răng và làm sạch các răng bằng giũa tam giác. Các bánh răng in bằng High Temp PLA thì lắp vào là dùng được ngay. Bạn có thể cần điều chỉnh kích thước để bù trừ độ co ngót tùy theo máy in và loại vật liệu của mình.
