Giá đỡ Phaetus Taichi EBB CAN 42 cho Sapphire plus SP5

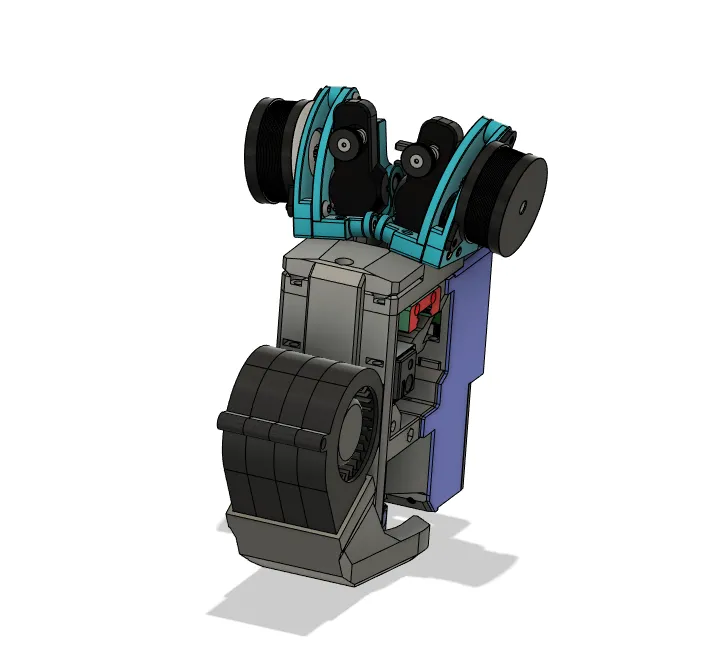

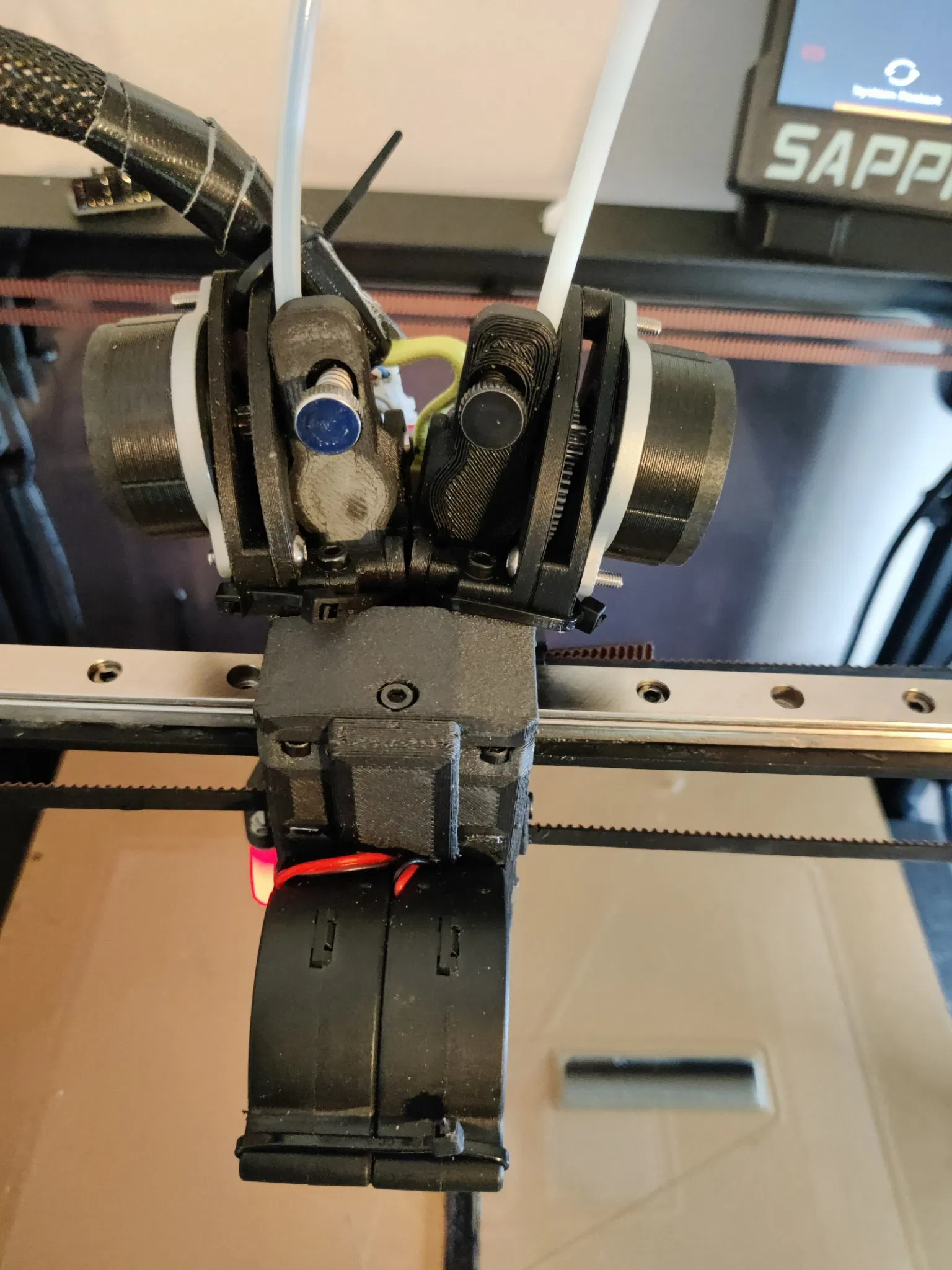

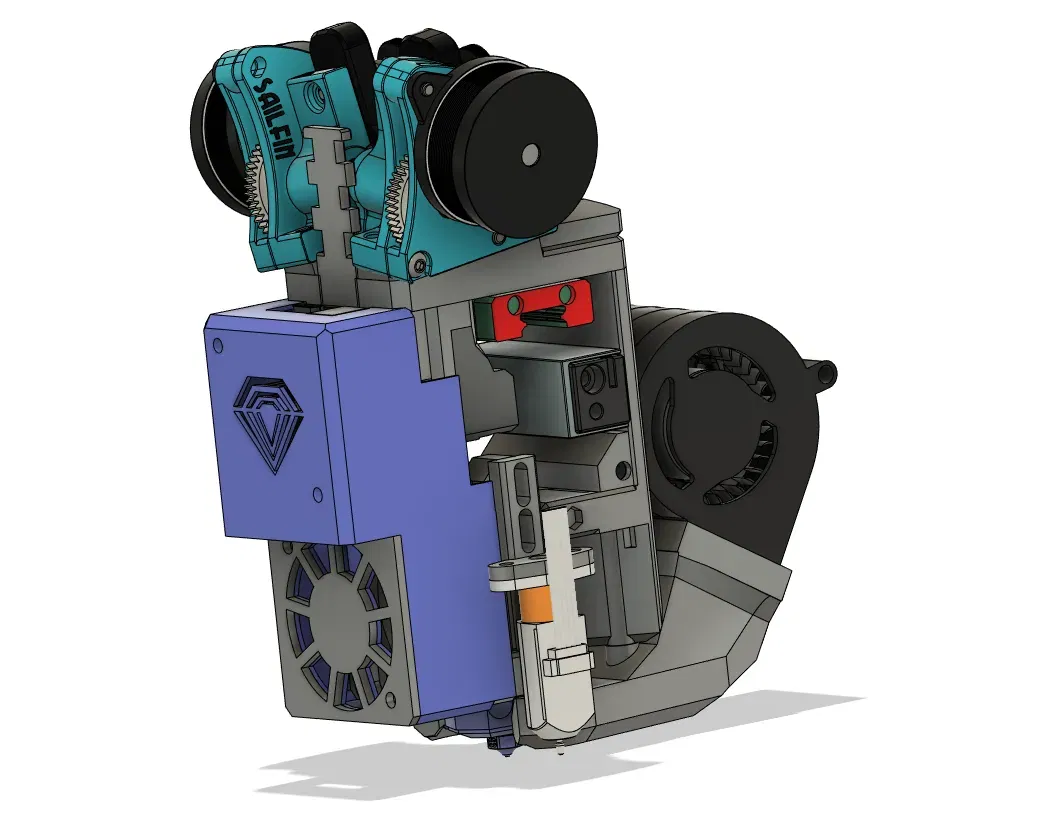

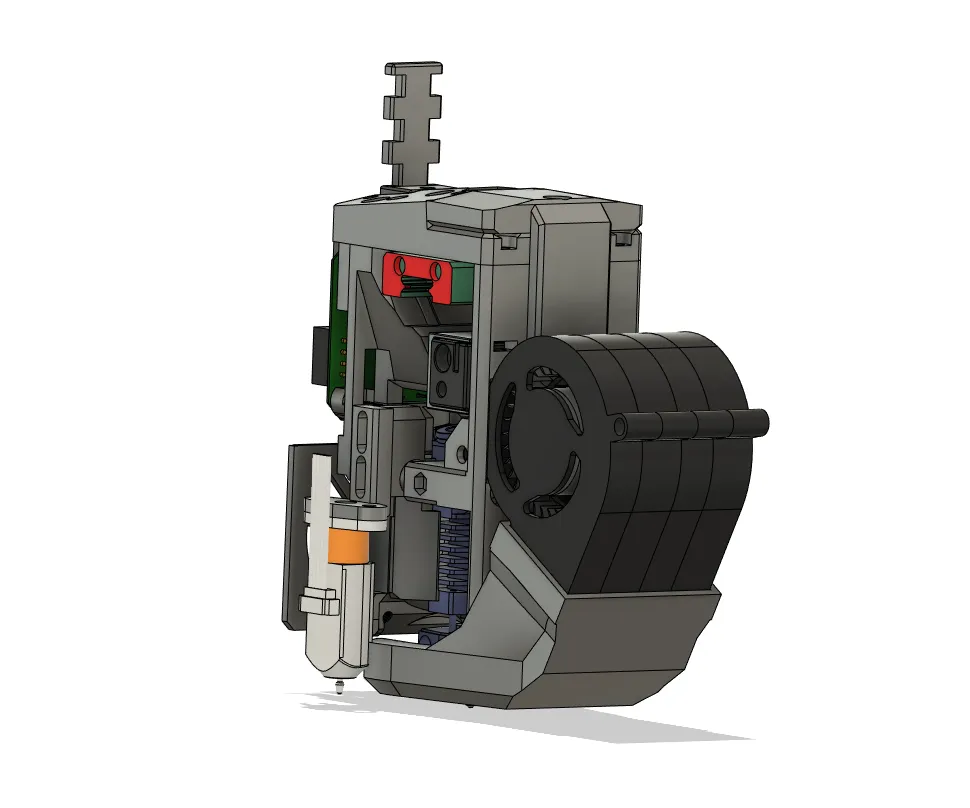

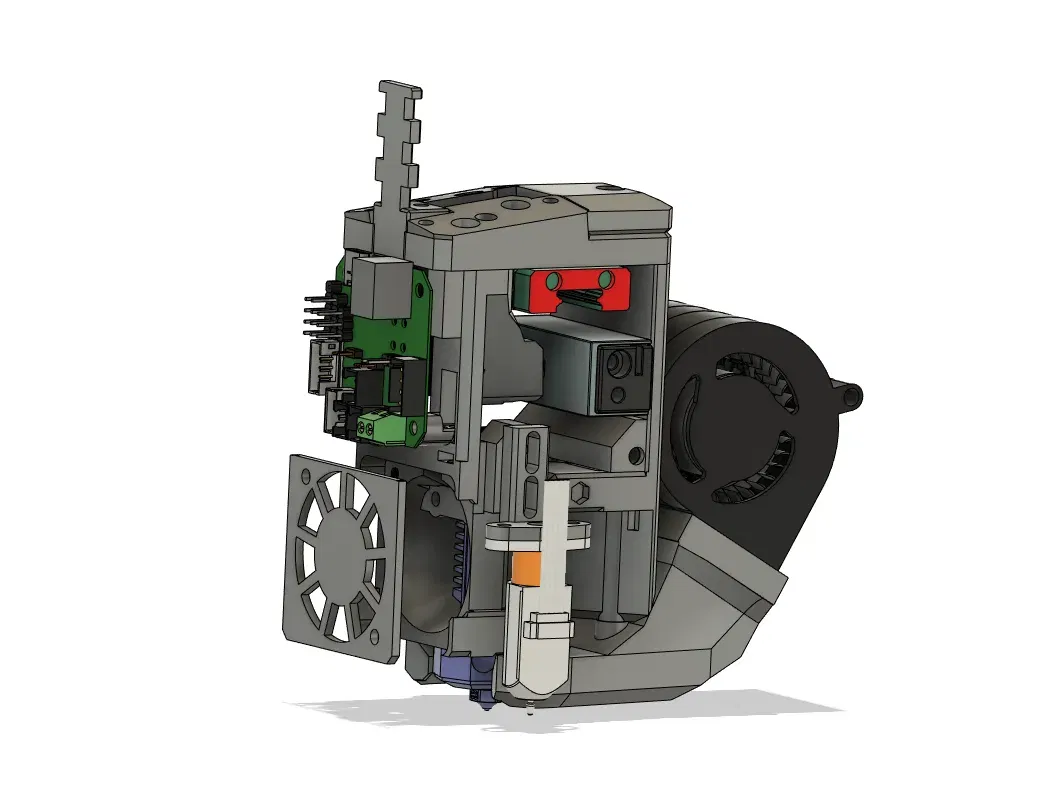

Truyền động trực tiếp Phaetus Taichi và gắn EBB CAN 42 cho Sapphire plus SP-5.

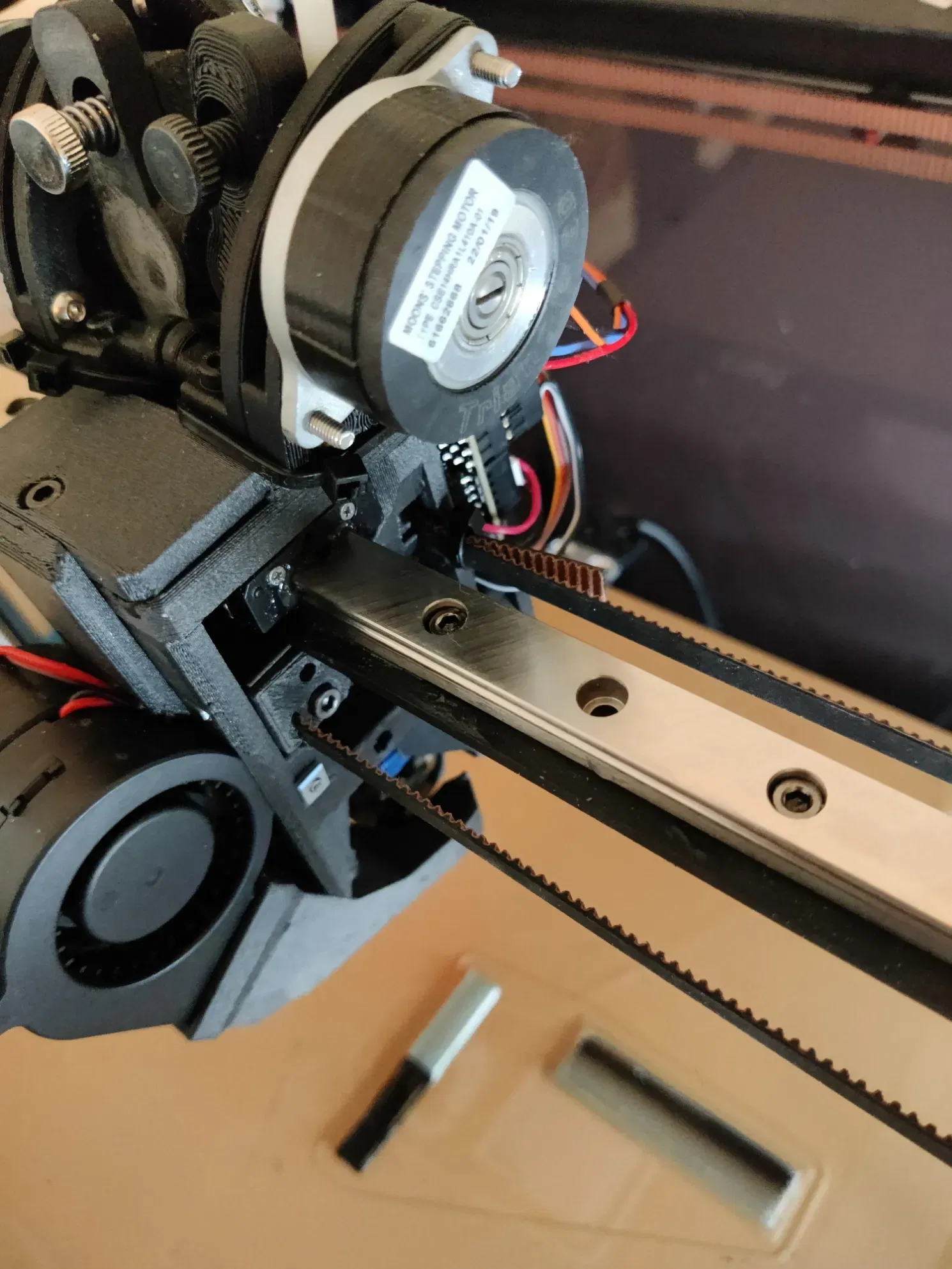

Tôi đã sử dụng các bộ trục Sailfin, vì chúng có diện tích nhỏ nhất. Tệp có thể được tìm thấy ở đây. Bạn sẽ cần hai cái, cái bình thường và cái phản chiếu.

Cần hai đoạn bowden từ Sailfin đến Taichi.

Tất cả các ốc vít, ngoại trừ gắn Shroud và quạt, đều yêu cầu chèn đồng M3.

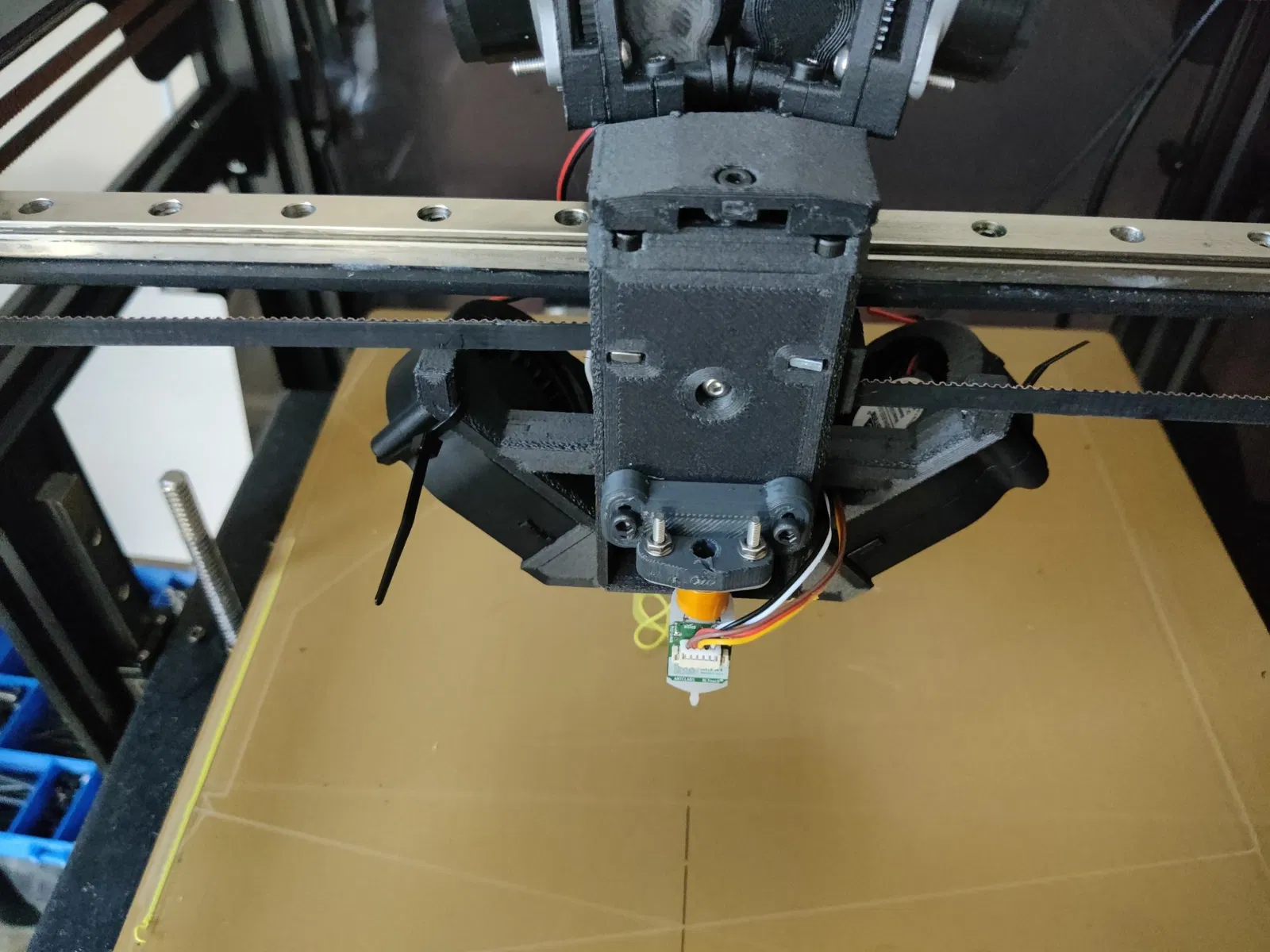

Cần hai ốc vít dài ở gắn phía sau để cố định gắn CAN và dây đai. Chúng được cố định bằng đai ốc vuông, cũng như hai cái ở phía trước.

Hai quạt 5020 để làm mát phần. Dây đi dưới nắp trước.

EBB CAN 42 chỉ cung cấp một động cơ bước, dây cho cái thứ hai cần được lắp đặt.

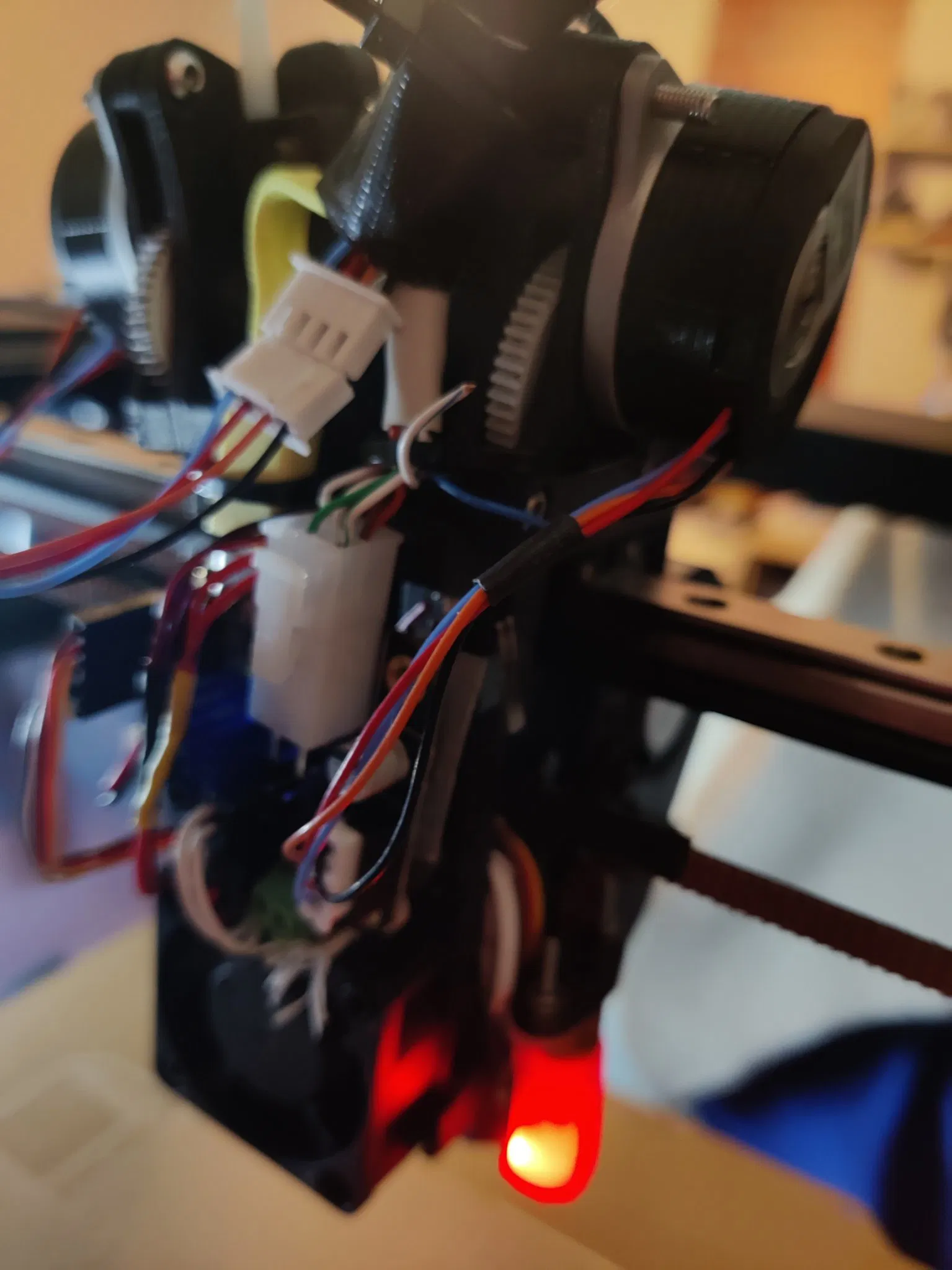

CAN được kết nối bằng cáp UTP CAT5e, hai cặp dây để cung cấp điện và một cặp để tín hiệu, một cặp là dự phòng.

Tôi đã in mọi thứ bằng FormfuturaCarbonFil™

.tệp zip chứa cấu hình tải, dỡ và chuyển đổi bộ trục cho klipper.

.tệp step được bao gồm

Mất khoảng 25mm trên trục Y.

**CHỈNH SỬA**

V2

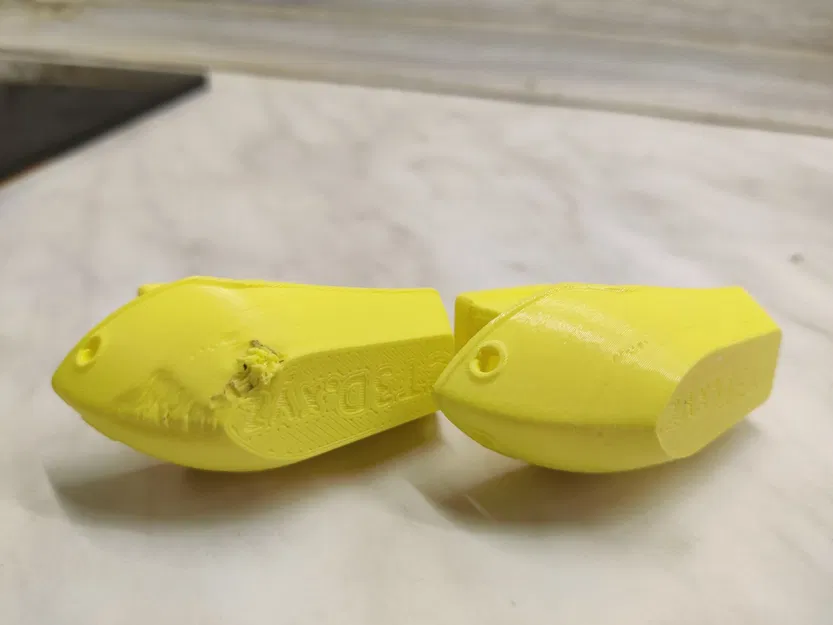

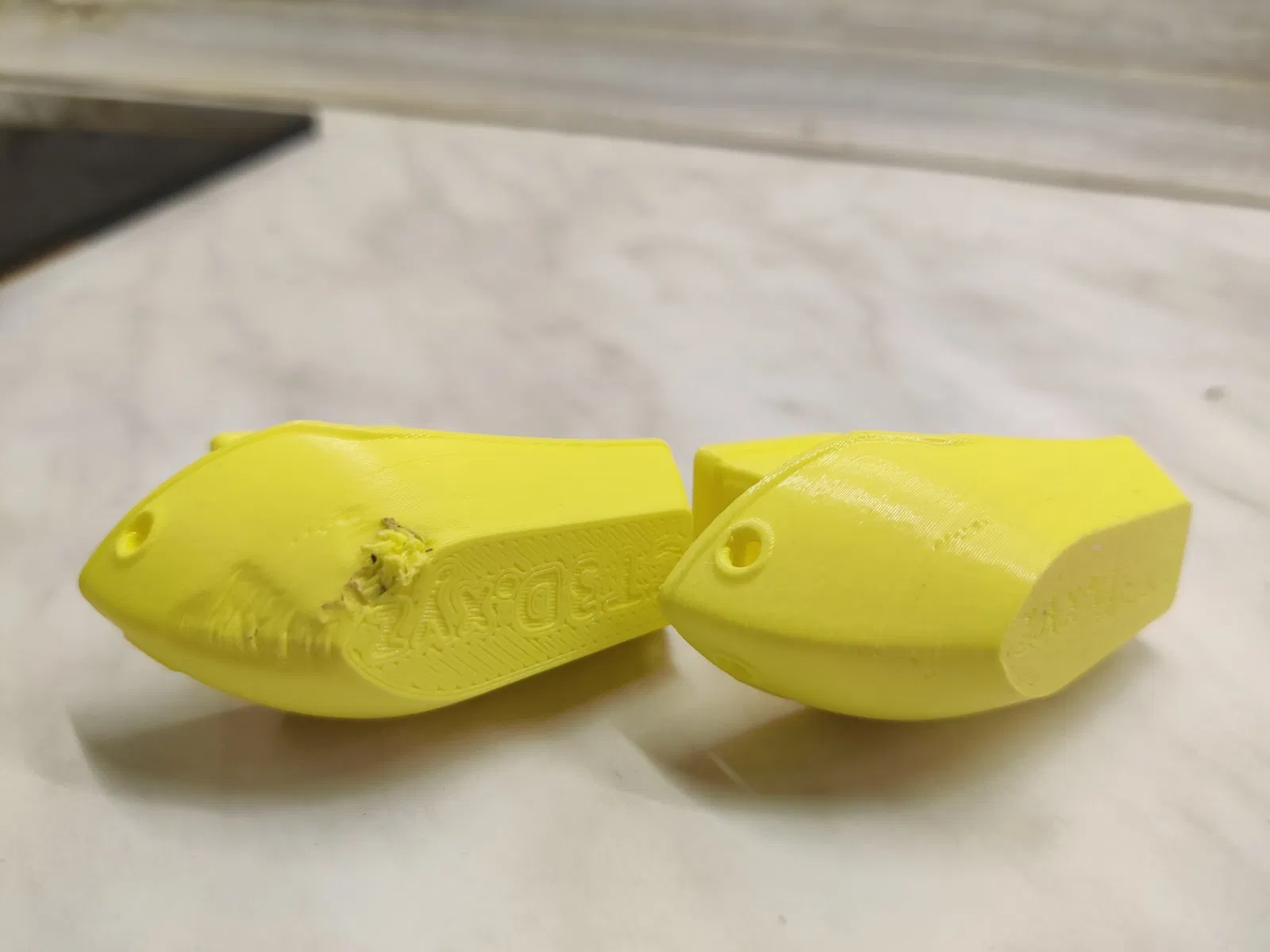

Cải thiện làm mát phần. Trong hình ảnh của 2 benchies, có thể thấy kết quả cũ (bên trái) và mới (bên phải). Cùng một tệp, benchy 38 phút.

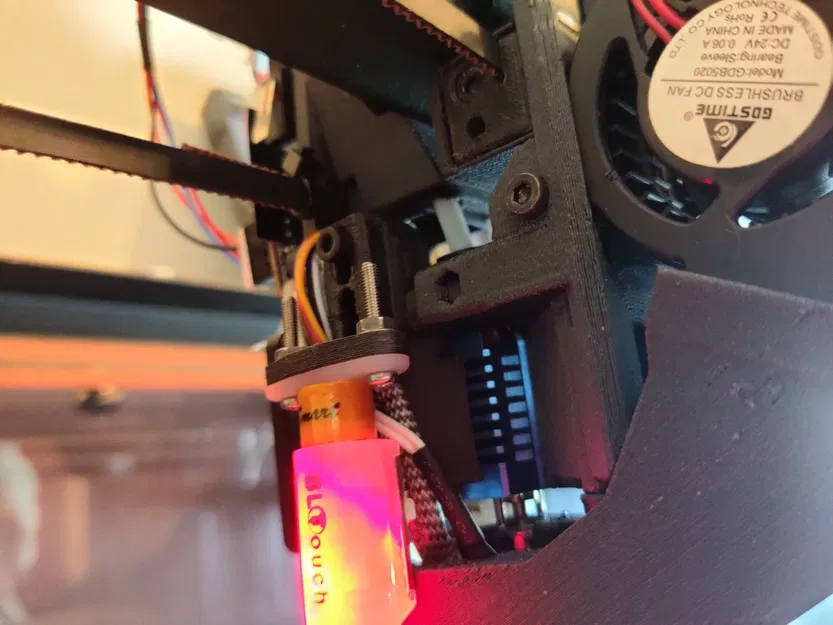

Cần in gắn chính mới phía trước V2, Shroud L V2 (phản chiếu nó trong slicer để bạn có hai phần phản chiếu) và BL touch đã được di chuyển lên phía trước (offset 0, 40). Nhấn chèn đồng M3 vào shroud.

Nắp cáp phía trước không còn cần thiết nữa.

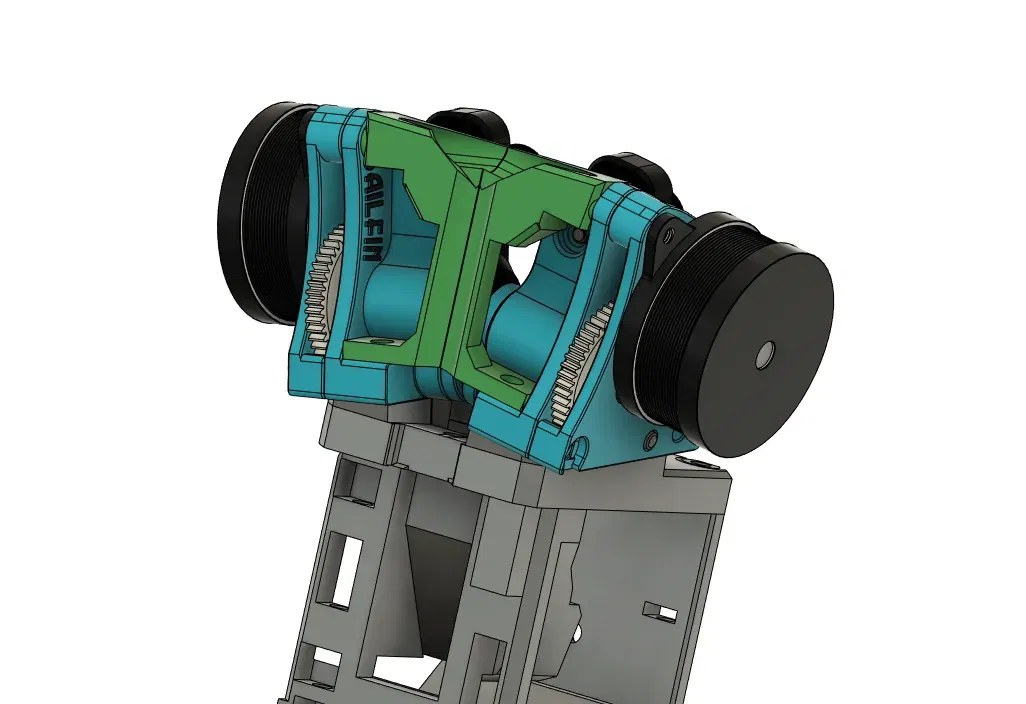

Gắn cáp mới, nó gắn vào cả hai Sailfins.

Kích thước in mới là 300x285mm.
