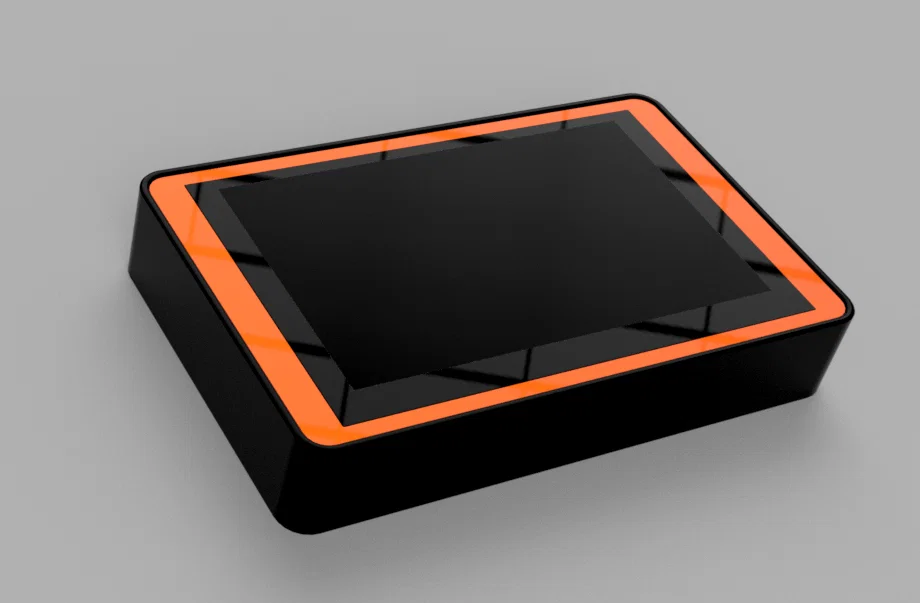

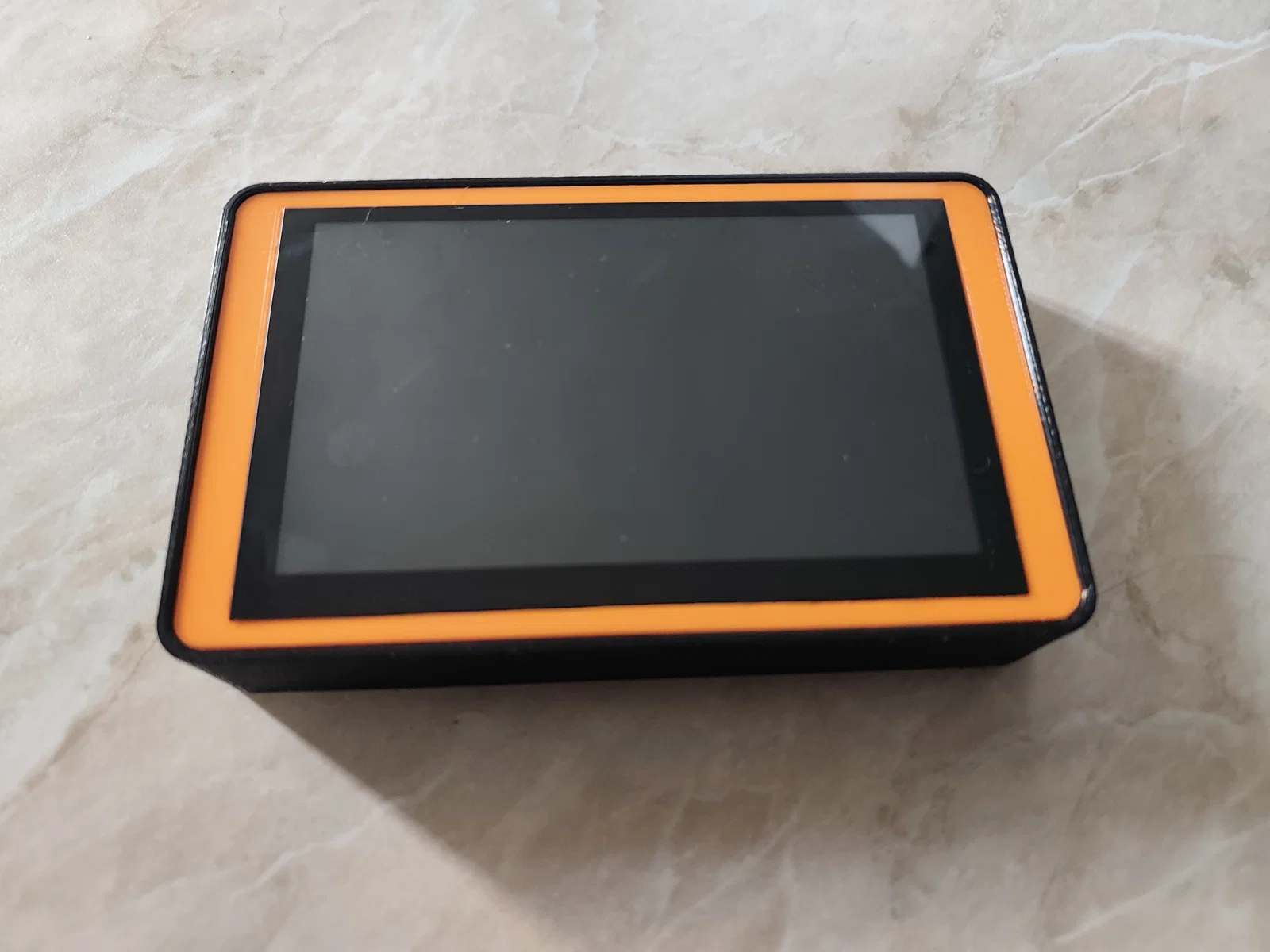

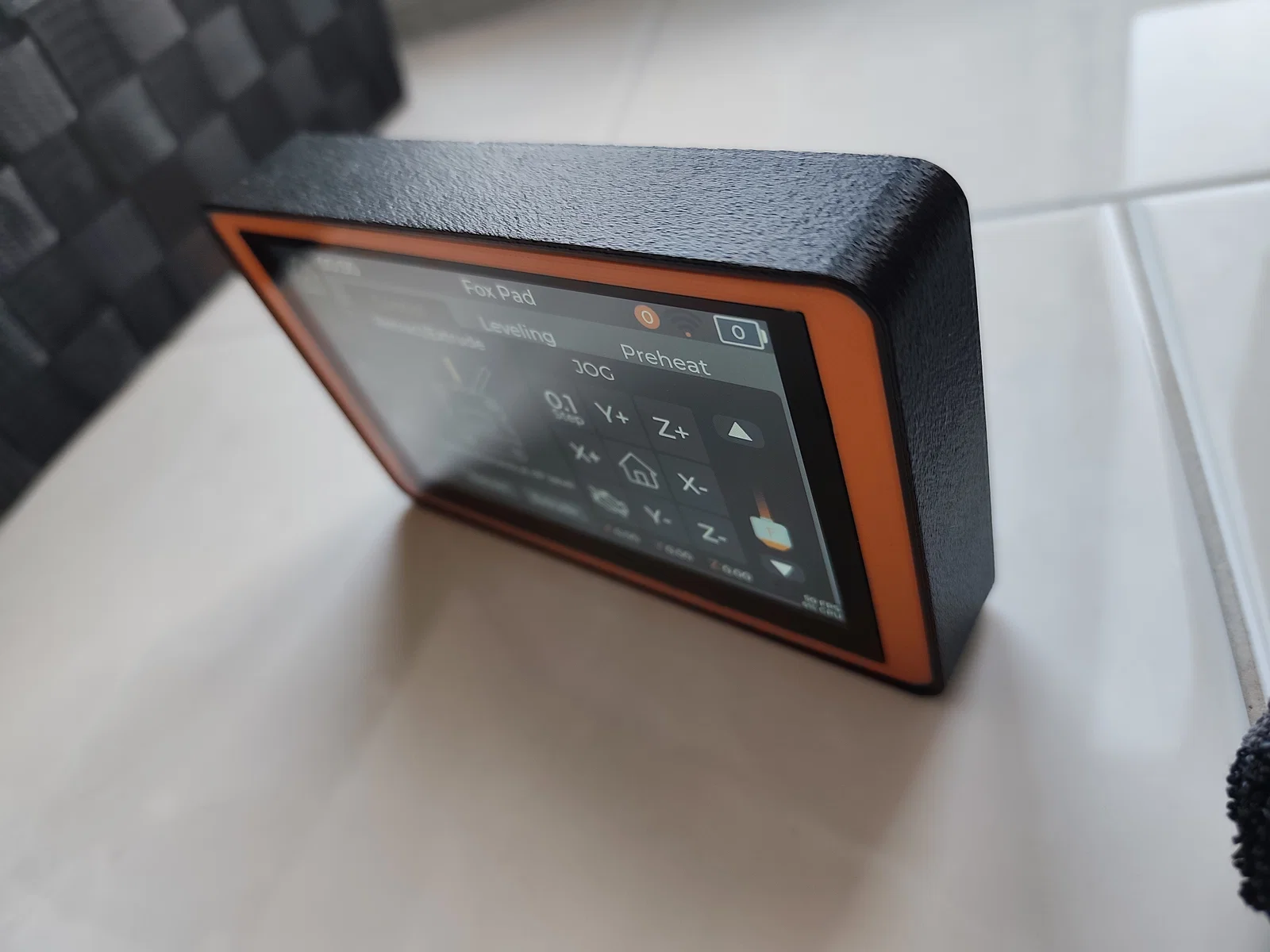

Case Fox PAD cho màn hình cảm ứng Guition JC8048W550

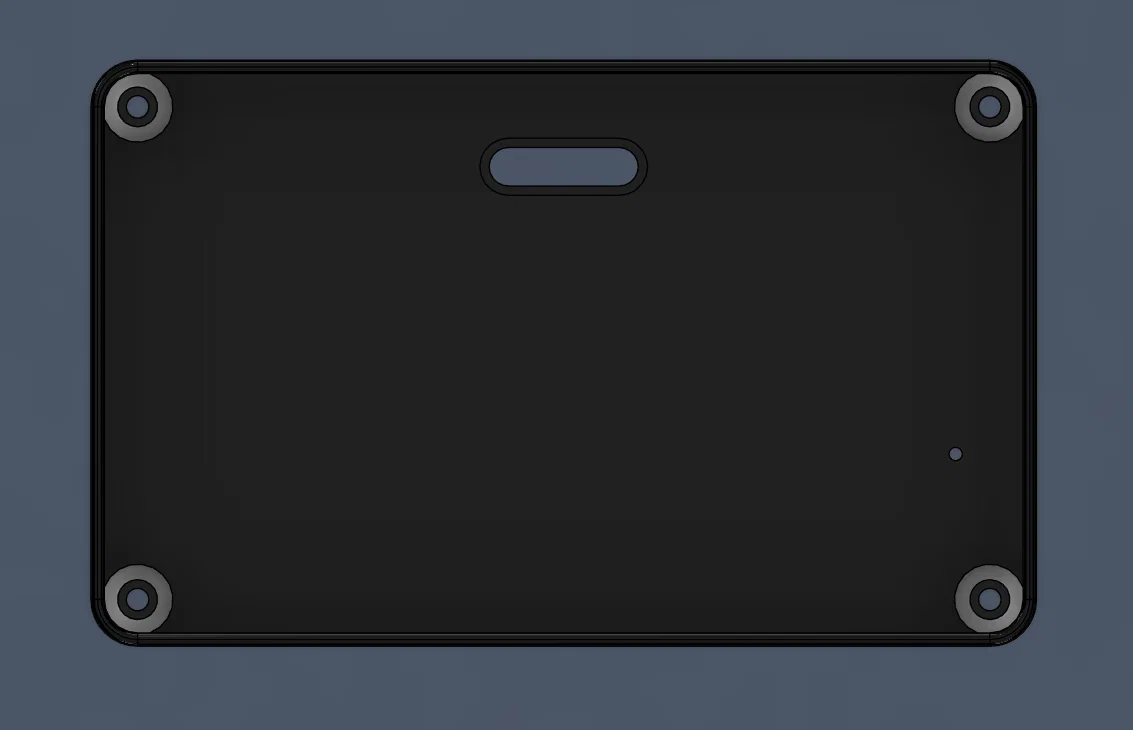

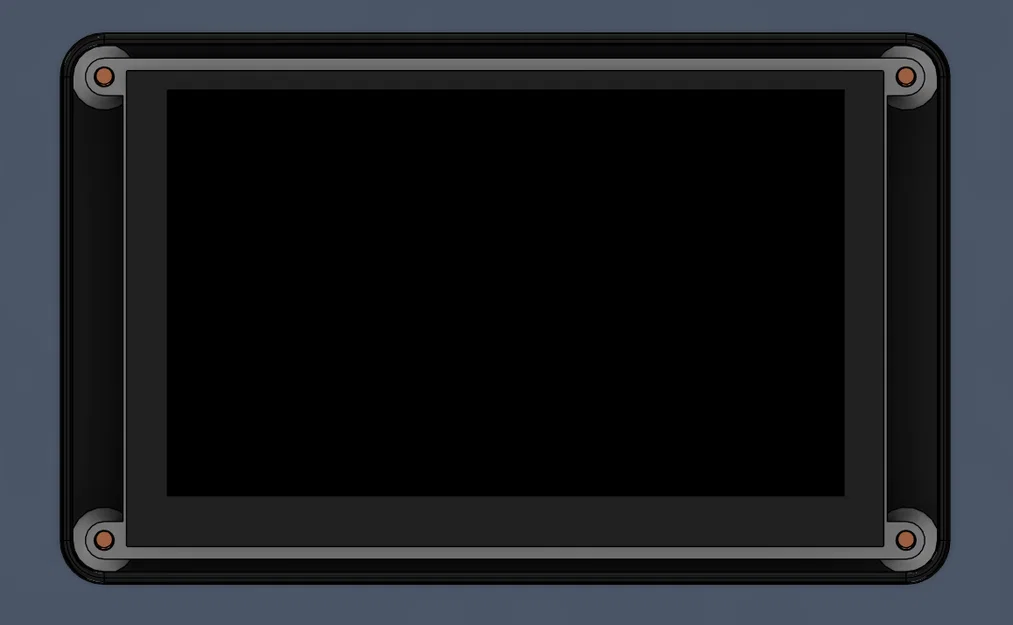

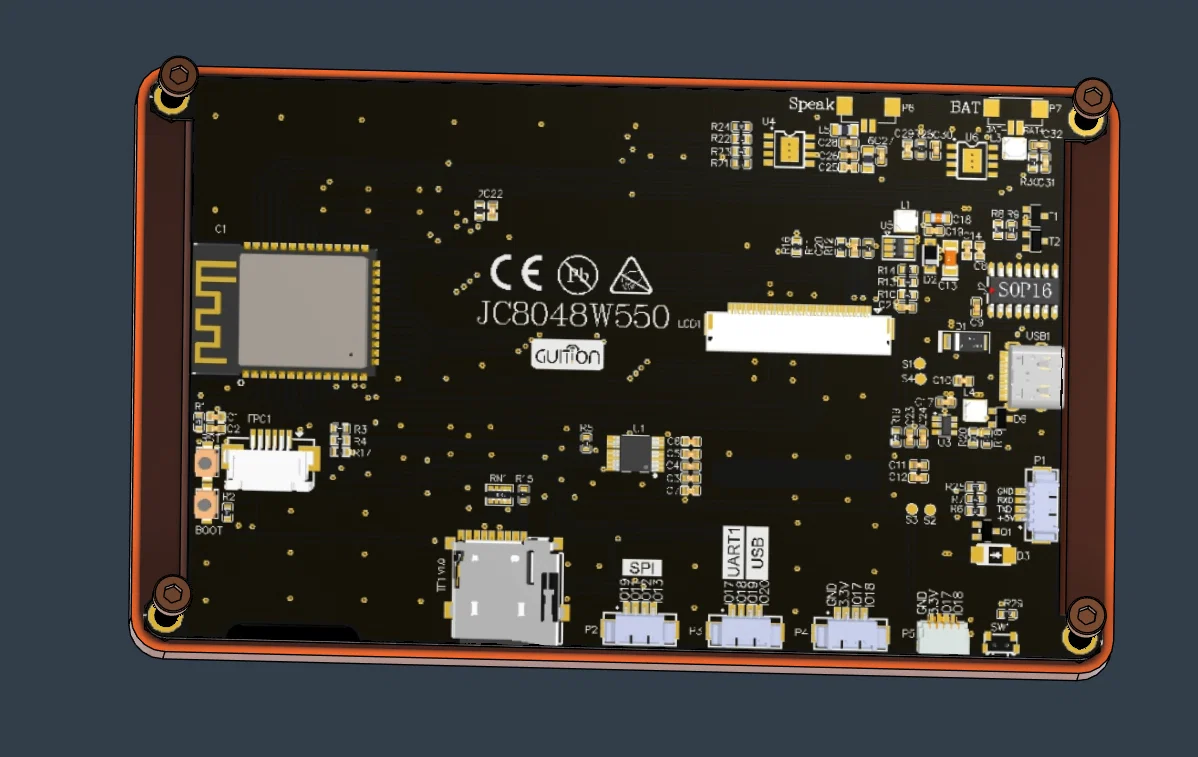

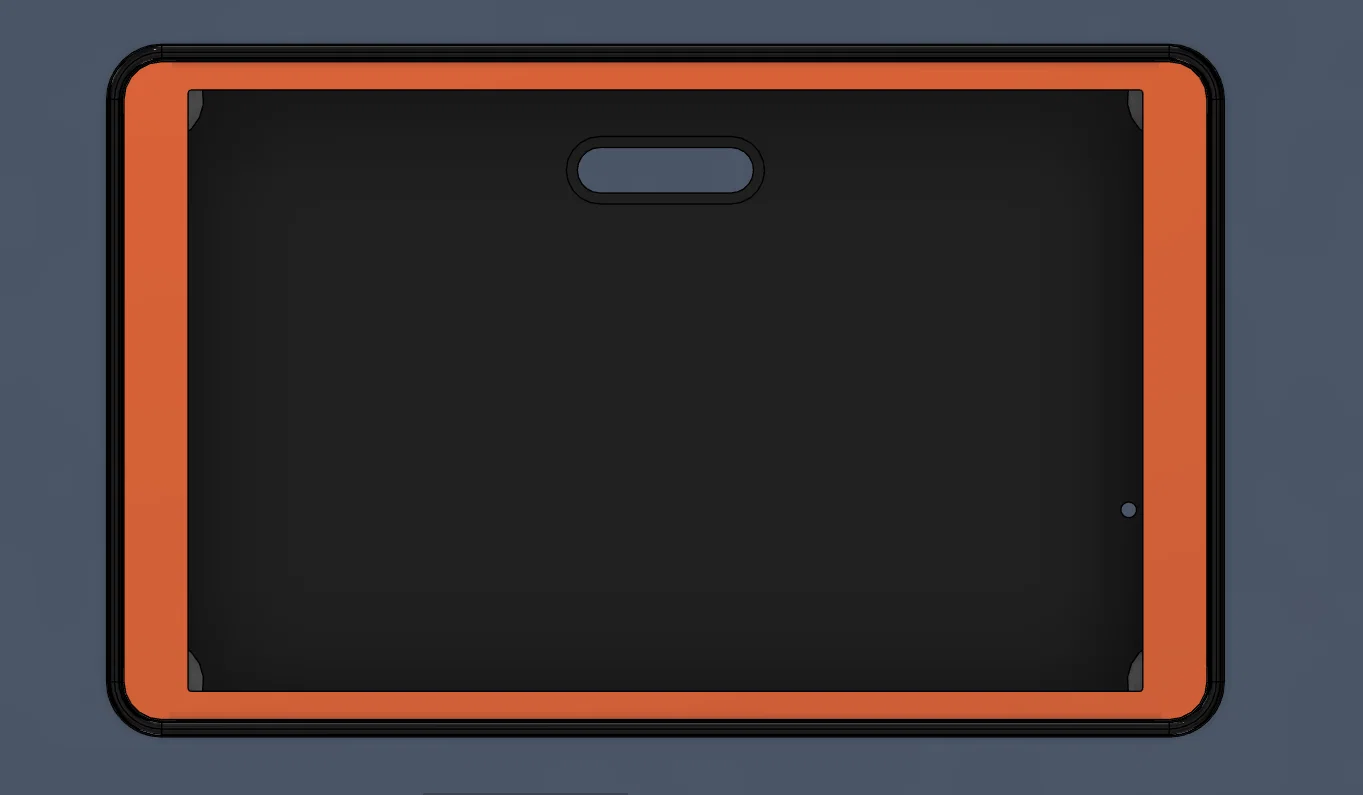

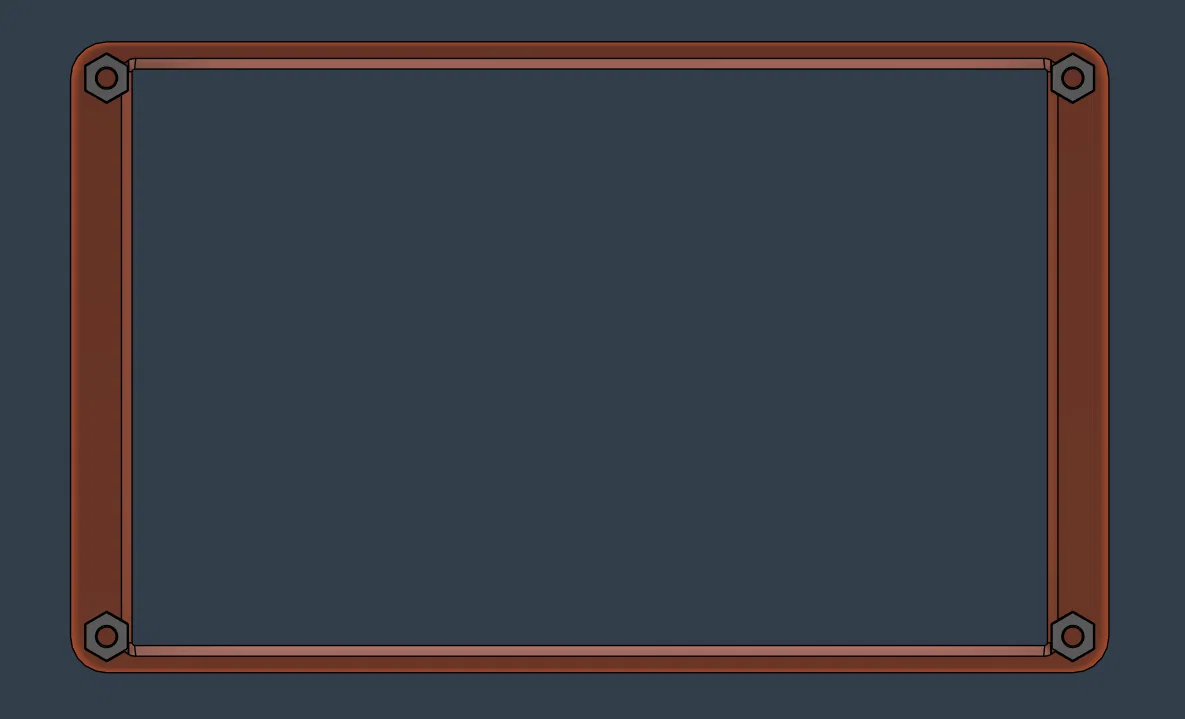

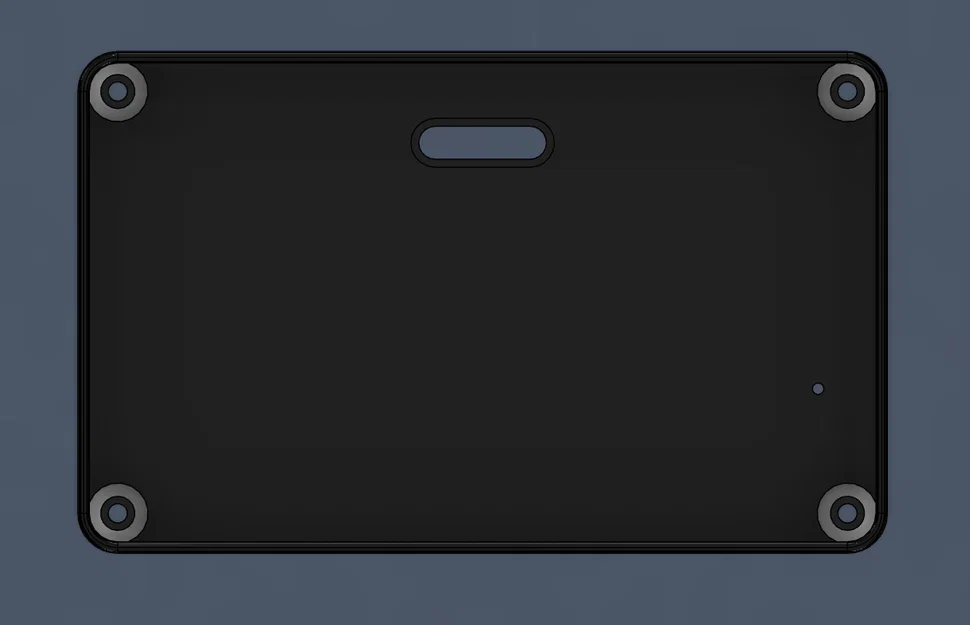

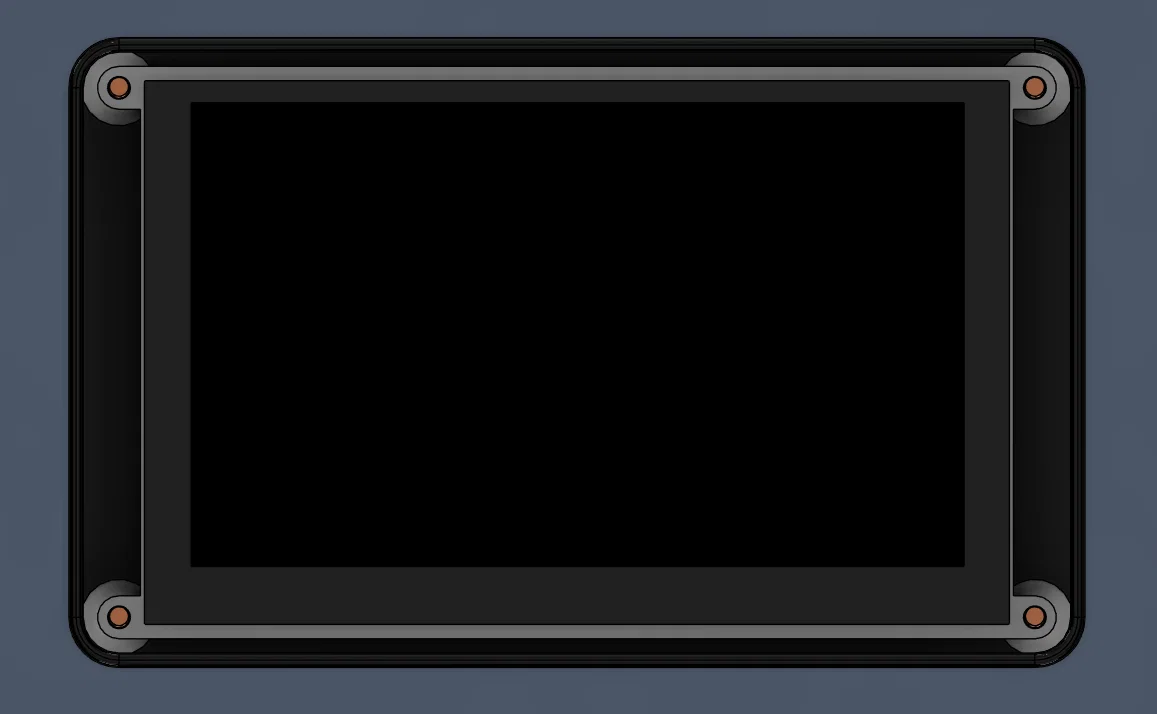

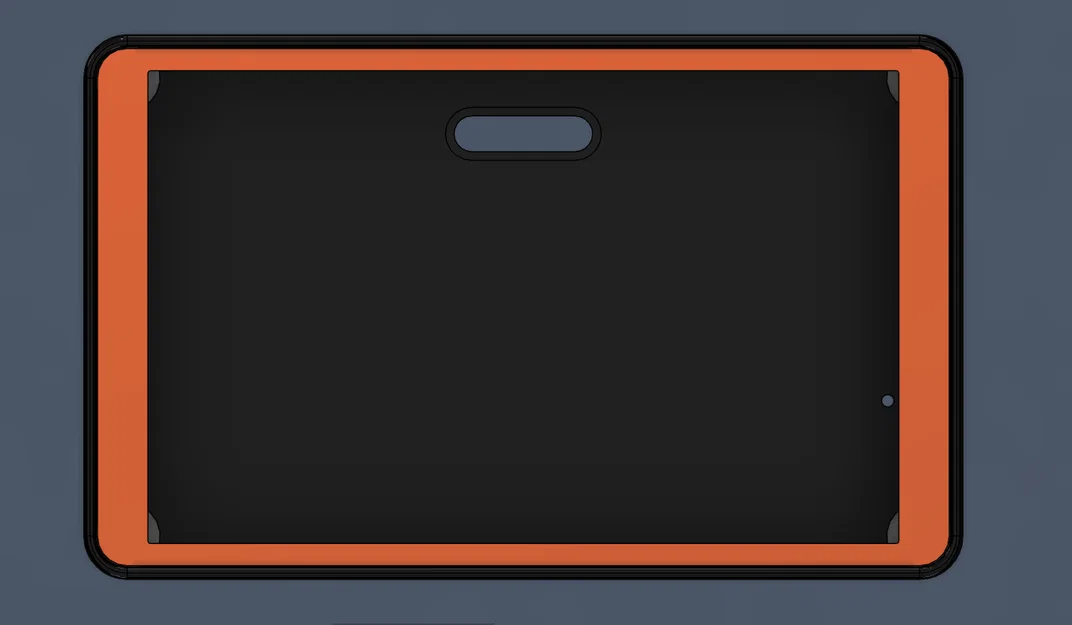

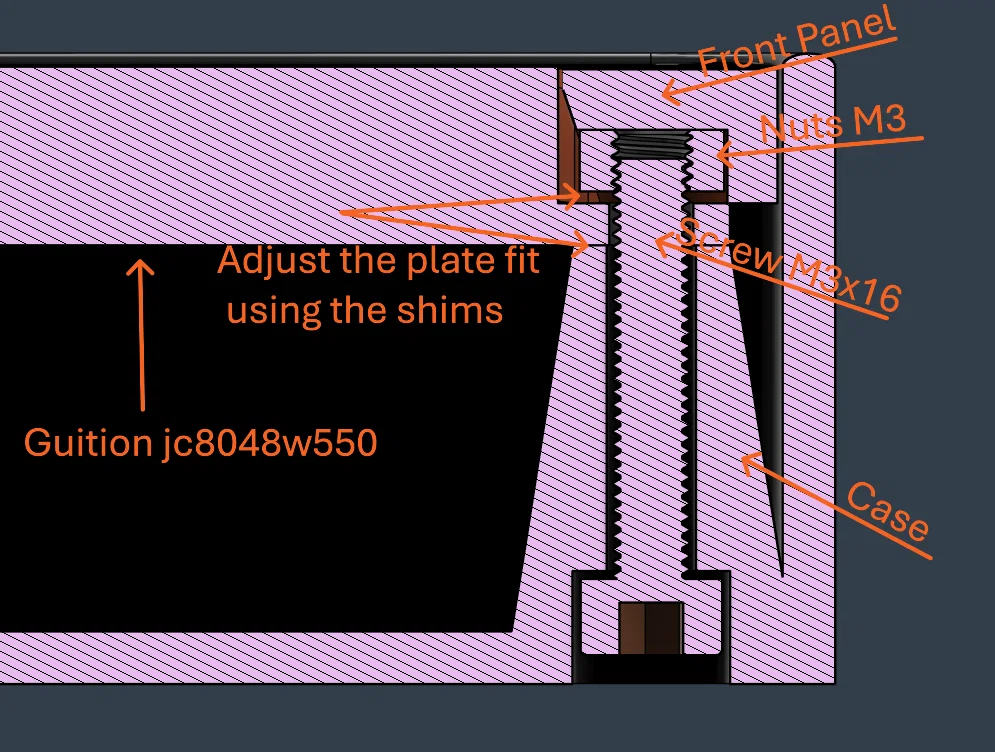

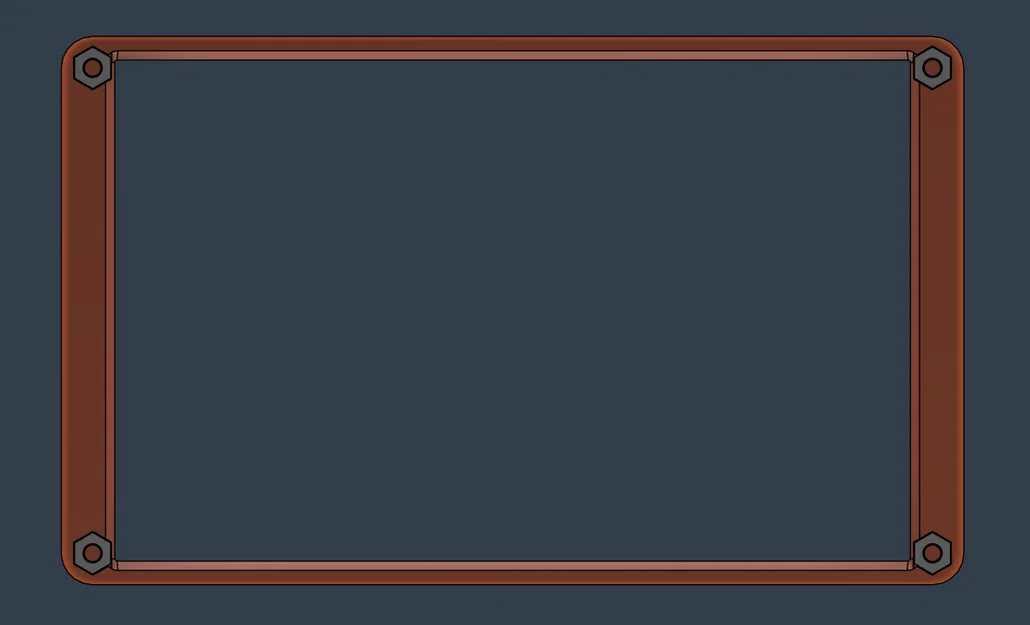

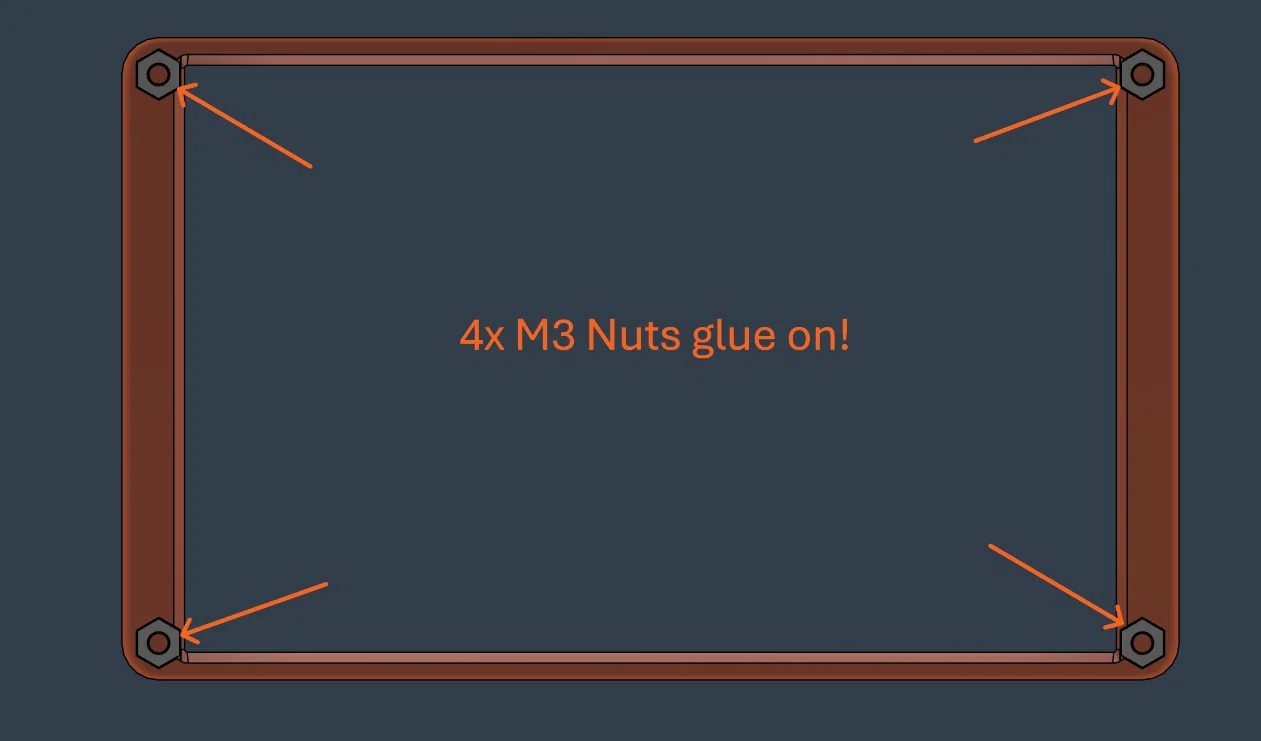

Vỏ bảo vệ được thiết kế chuẩn xác và bền bỉ dành riêng cho màn hình Guition JC8048W550. Thiết kế này tập trung vào độ cứng cáp, mang phong cách công nghiệp chuyên nghiệp và dễ dàng lắp ráp. ### Thông số kỹ thuật - Kích thước ngoài: 142 mm x 88 mm x 24 mm. - Chất liệu: Tối ưu cho nhựa PET-G (không cần support). ### Linh kiện cần thiết - 4x Ốc M3x16 đầu tròn (Button Head). - 4x Đai ốc M3 lục giác. - 1x Keo 502 (CA Glue). - Kết nối: Các lỗ cắt chính xác cho đầu nối Pogo Pin 4P và lỗ truy cập RST (Reset). - Nút bấm cạnh bên (SW1): Tích hợp lỗ 3mm ở cạnh case. Lưu ý: Nút bấm vật lý không bao gồm trong file STL; người dùng cần tự thiết kế và in nút để đảm bảo độ khít phù hợp với độ đàn hồi và cảm giác nhấn cá nhân. ### Hướng dẫn lắp ráp - Bước 1: Chuẩn bị mặt trước. Chuẩn bị sẵn các rãnh lục giác ở mặt trong của tấm ốp trước để lắp đai ốc. - Bước 2: Cố định đai ốc. Dán 4 đai ốc M3 vào các rãnh đã thiết kế bằng keo 502. Đảm bảo đai ốc nằm phẳng hoàn toàn để ốc vít căn chỉnh chuẩn xác khi lắp ráp. - Bước 3: Kiểm tra nắp sau. Nắp sau có các lỗ hở chính xác cho Pogo Pin và nút Reset. Các lỗ vít có đường kính Ø6 mm để giấu gọn phần đầu ốc M3, tạo bề mặt phẳng mịn. - Bước 4: Hoàn thiện. Đặt màn hình Guition JC8048W550 vào trong vỏ. Sử dụng thêm miếng đệm nếu cần để điều chỉnh tấm nền bên trong cho vừa khít, tránh rung lắc. Cố định nắp sau bằng 4 ốc M3x16 đầu tròn. Liên kết linh kiện - Loại dự án: Vỏ hộp thiết bị điện tử cầm tay - Phiên bản: 1.0
