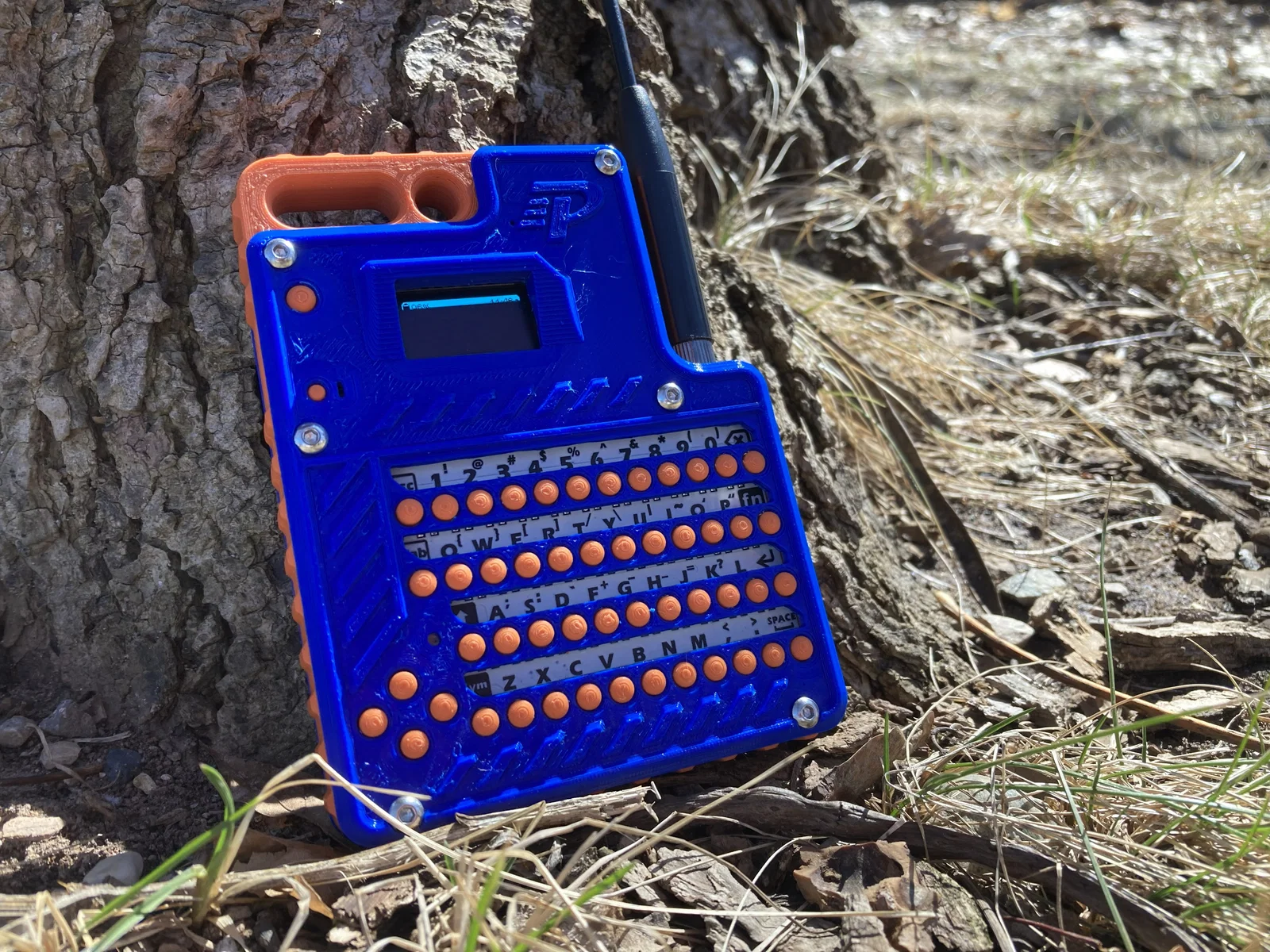

PilotMesh Communicator - Trạm Meshtastic di động độc lập

Các tính năng:

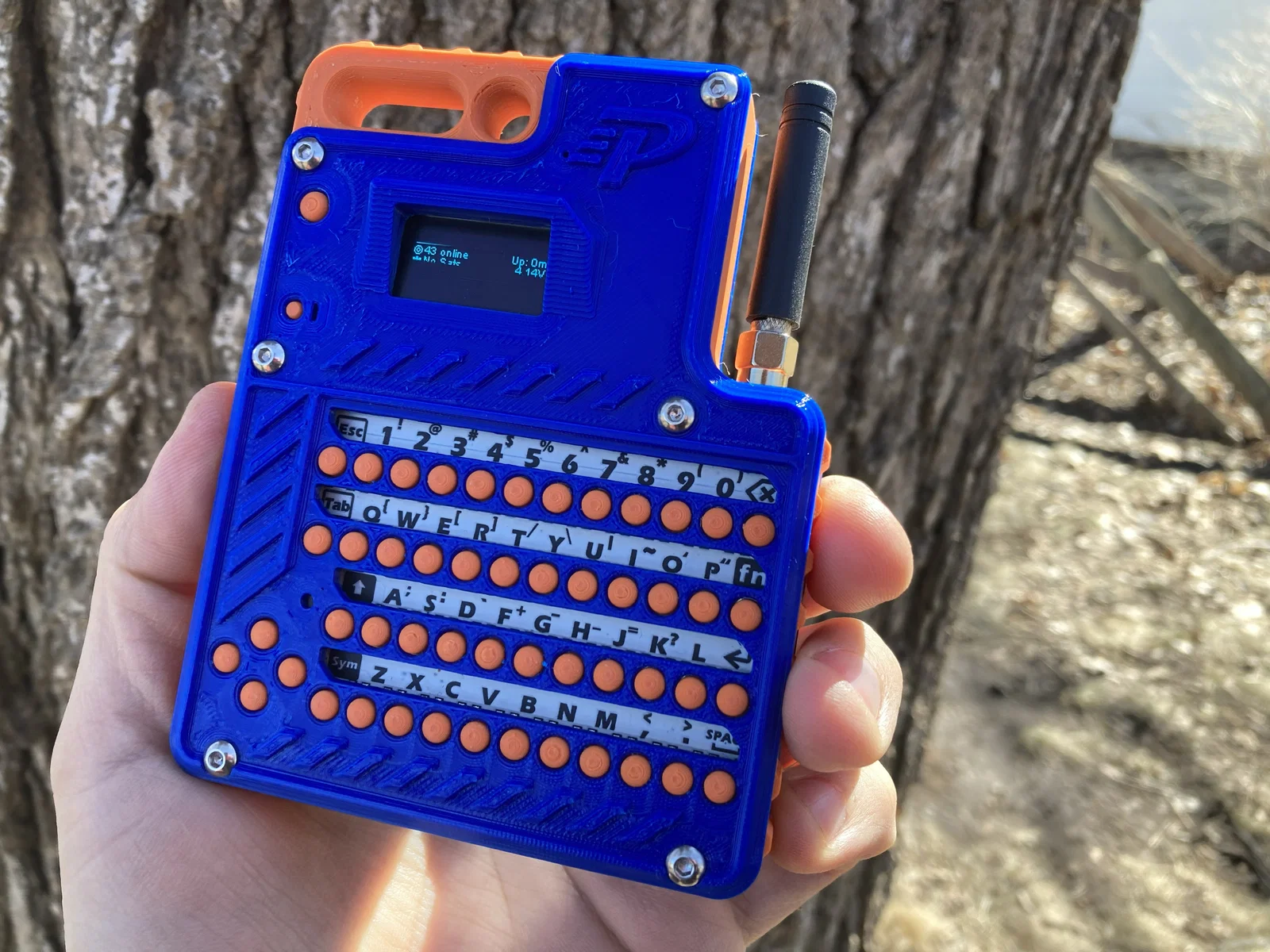

• Chiều cao phím thấp hơn / Bàn phím công thái học hơn

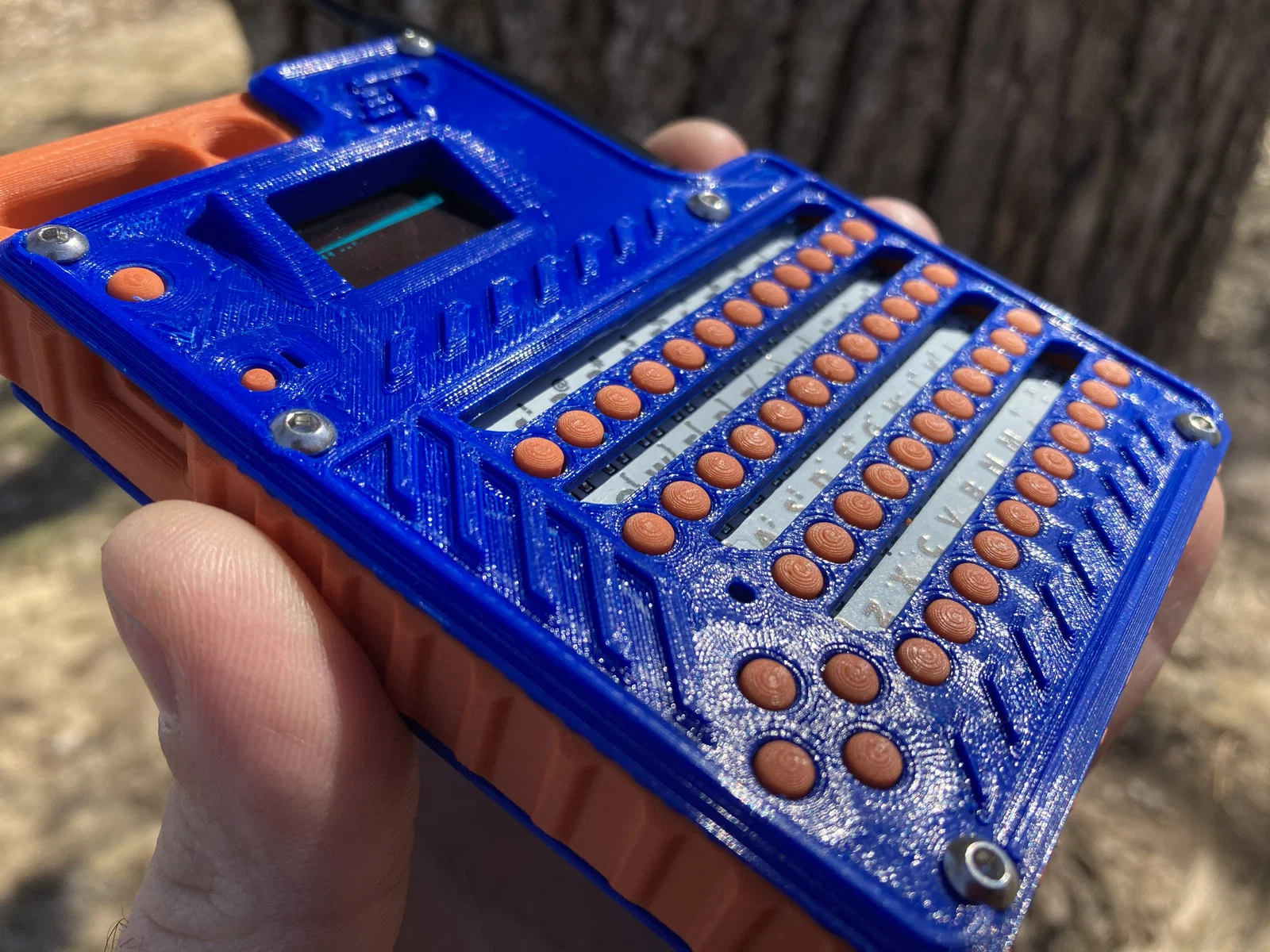

• Gờ viền nổi giúp tránh vô tình nhấn nhầm phím
• Công tắc nguồn được làm lõm vào trong
• Có còi báo động (buzzer)
• Các cạnh và tay cầm có kết cấu chống trượt
• Mái che nắng cho màn hình - cũng giúp bảo vệ và tránh nhấn phím khi đặt úp máy
• Giá gắn anten được làm lõm để giảm kích thước tổng thể và bảo vệ anten

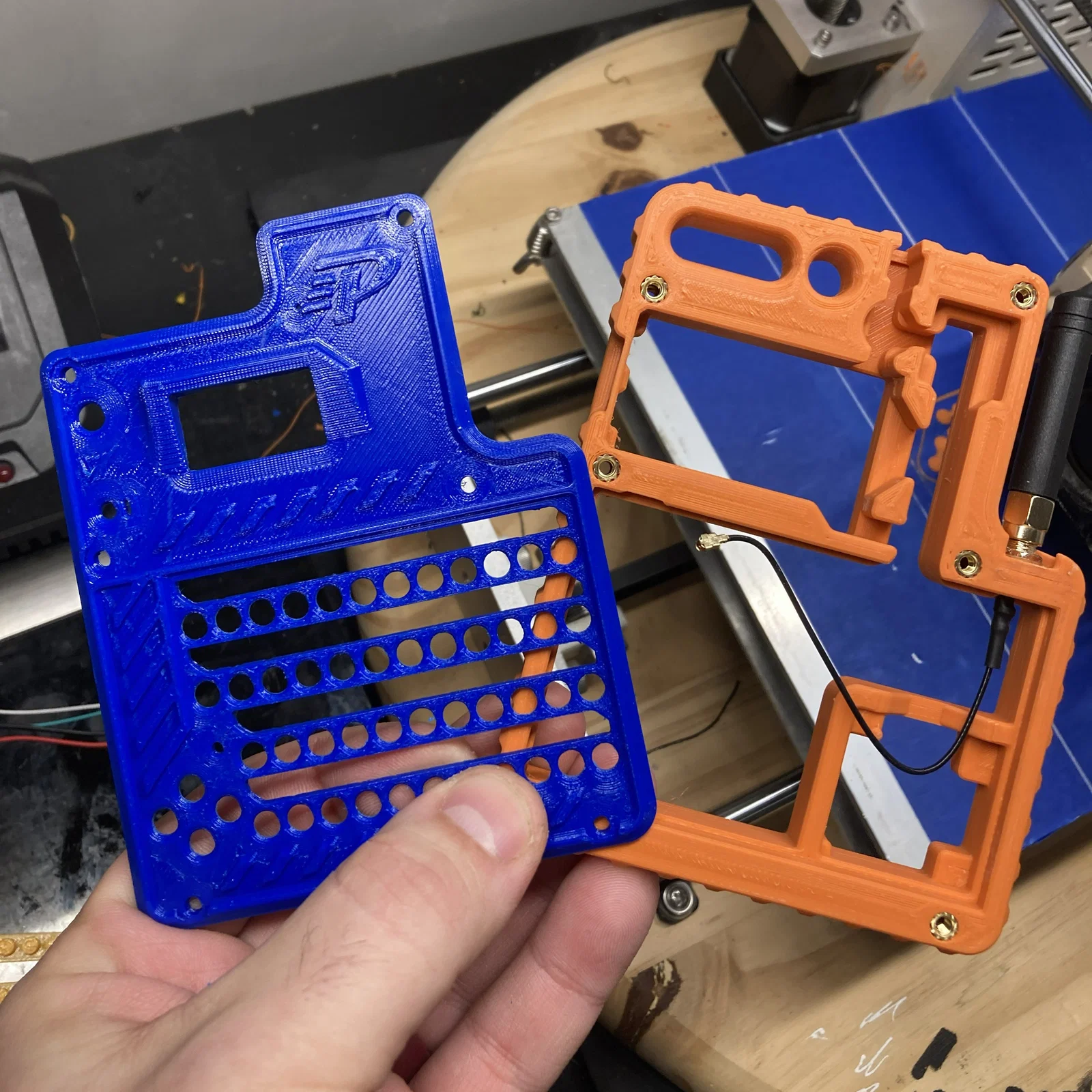

• Sử dụng đai ốc đồng (brass inserts) giúp việc tháo lắp dễ dàng hơn
• Vòng móc để treo thiết bị vào ba lô, cây cối, xe đạp, v.v. khi đi thám hiểm

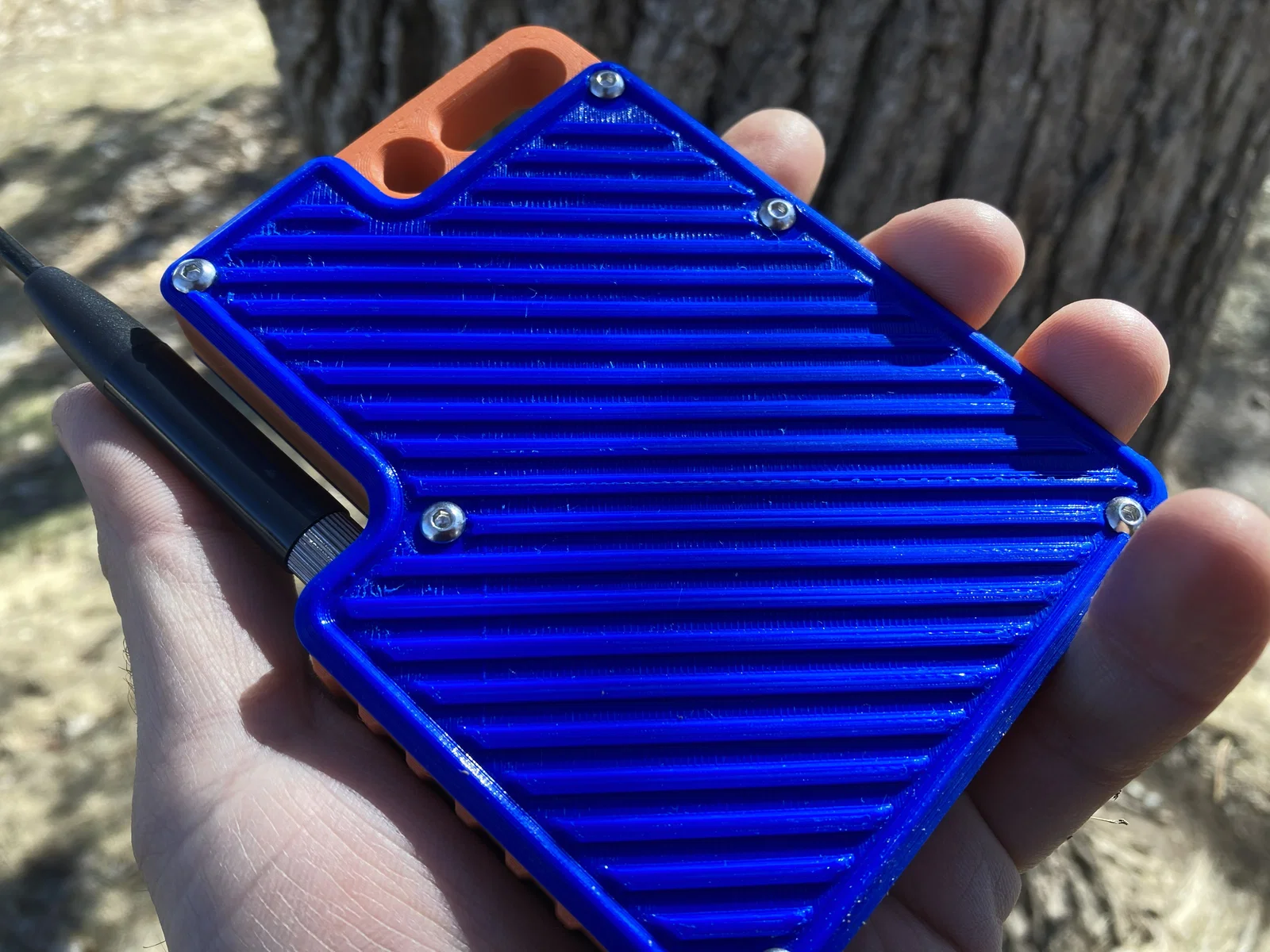

• Việc cần làm: Tùy chọn tấm lưng thay thế tích hợp chân đế khi để máy cố định.

Lựa chọn linh kiện để lắp ráp:

Các đường link bên dưới là quảng cáo liên kết từ chương trình Amazon Affiliate. Mua linh kiện qua các liên kết này giúp đảm bảo sự tương thích và hỗ trợ rất nhiều cho việc phát triển các dự án tiếp theo của mình!

Tùy thuộc vào nhu cầu lắp ráp, bạn có thể cần lựa chọn linh kiện phù hợp! Bạn có thể chọn dùng linh kiện từ nhiều nhà cung cấp khác nhau, thường sẽ rẻ hơn nếu bạn không cần số lượng lớn ốc vít hoặc các phụ kiện tương tự!

Lưu ý khi lắp ráp

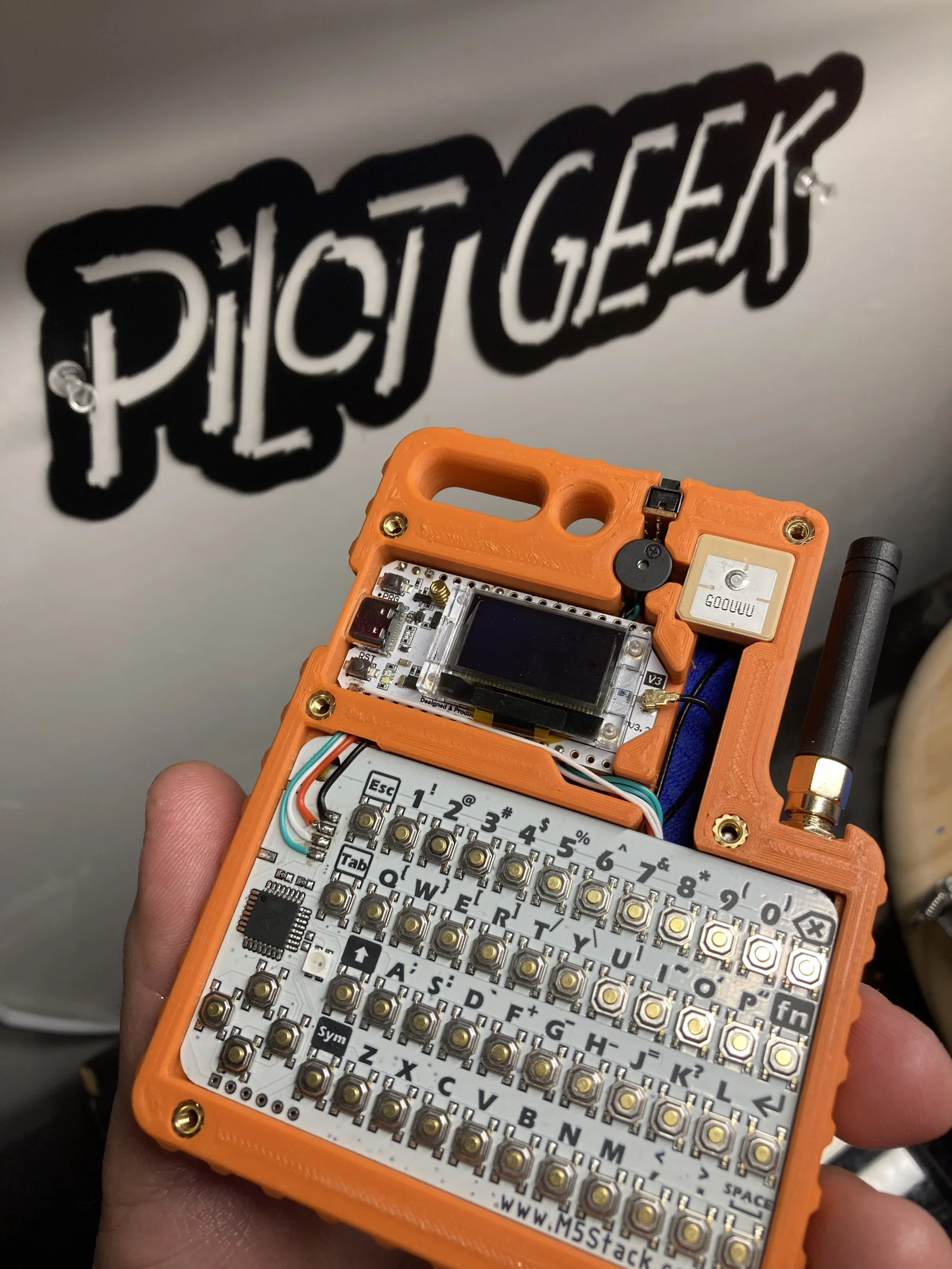

• Vỏ máy được thiết kế dành cho Heltec V3 KHÔNG có chân cắm (pins)! Bạn sẽ cần hàn trực tiếp tất cả các kết nối!
• Vỏ máy được thiết kế dành cho CardKB không có header! Bạn sẽ cần tháo phích cắm và hàn trực tiếp vào CardKB.

Linh kiện điện tử

• Heltec V3 LoRa - https://amzn.to/4cIXtGz
• CardKB - https://shop.m5stack.com/products/cardkb-mini-keyboard-programmable-unit-v1-1-mega8a
• Module GPS GT-U7 kèm anten gốm - https://amzn.to/4rAQO54
• MOSFET 2n7000 (tùy chọn, tiết kiệm pin cho GPS) - https://amzn.to/3NiFa0E
• Pin 3000mah 105050 (10x50x50mm) - https://amzn.to/41Hxt7E
• Còi báo mini (9x5.5mm) - https://amzn.to/4sR5T3X
• Công tắc SPDT (11x6x12mm) - https://amzn.to/4sQVG7f
• Anten dạng que (tùy chọn) - https://amzn.to/4tozQrT

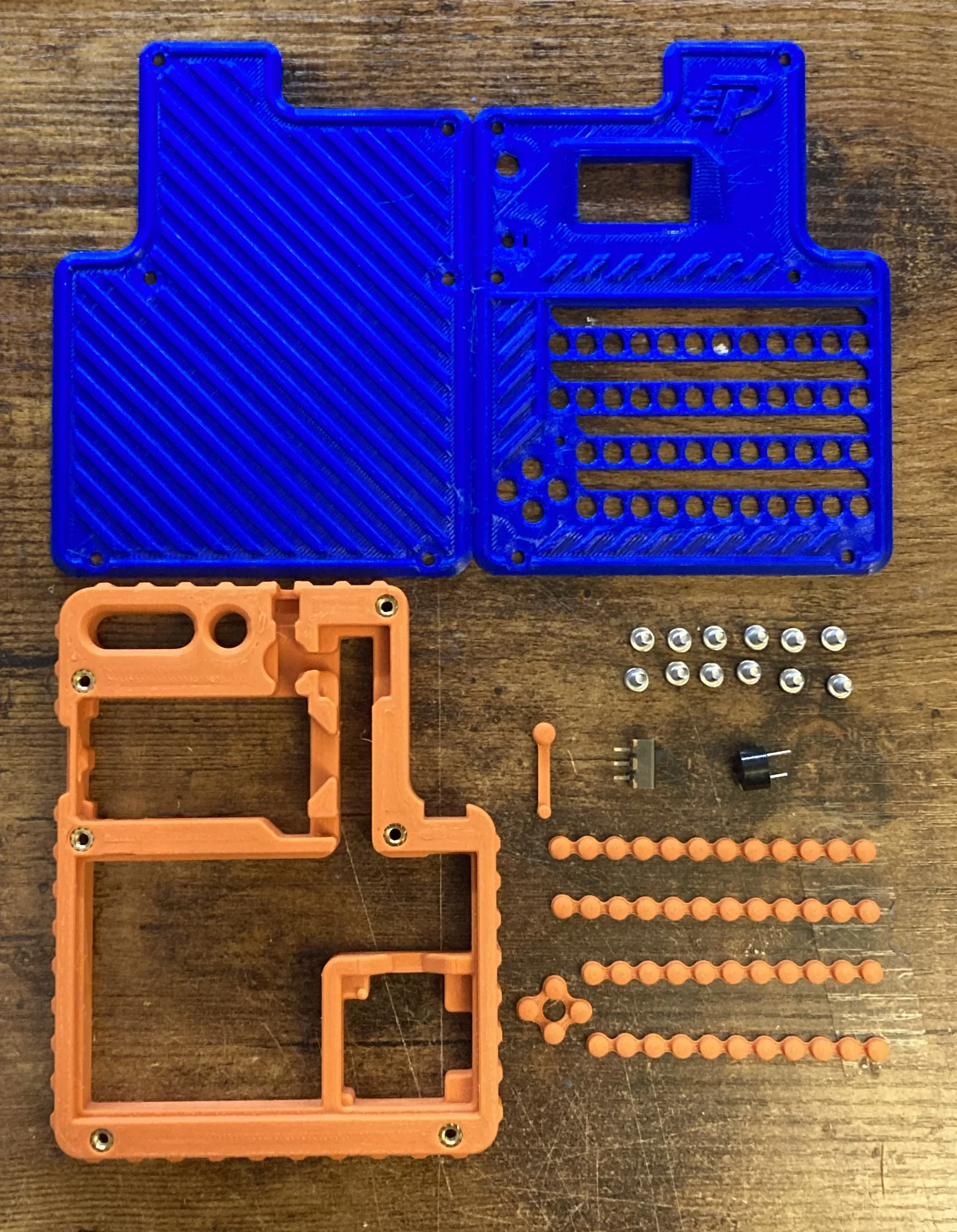

Phần cứng

• Ốc M3 đầu phẳng (8mm) – https://amzn.to/3P8Seq0
• Đai ốc đồng nhiệt (M3xD5-L4) - https://amzn.to/4lCJ55a

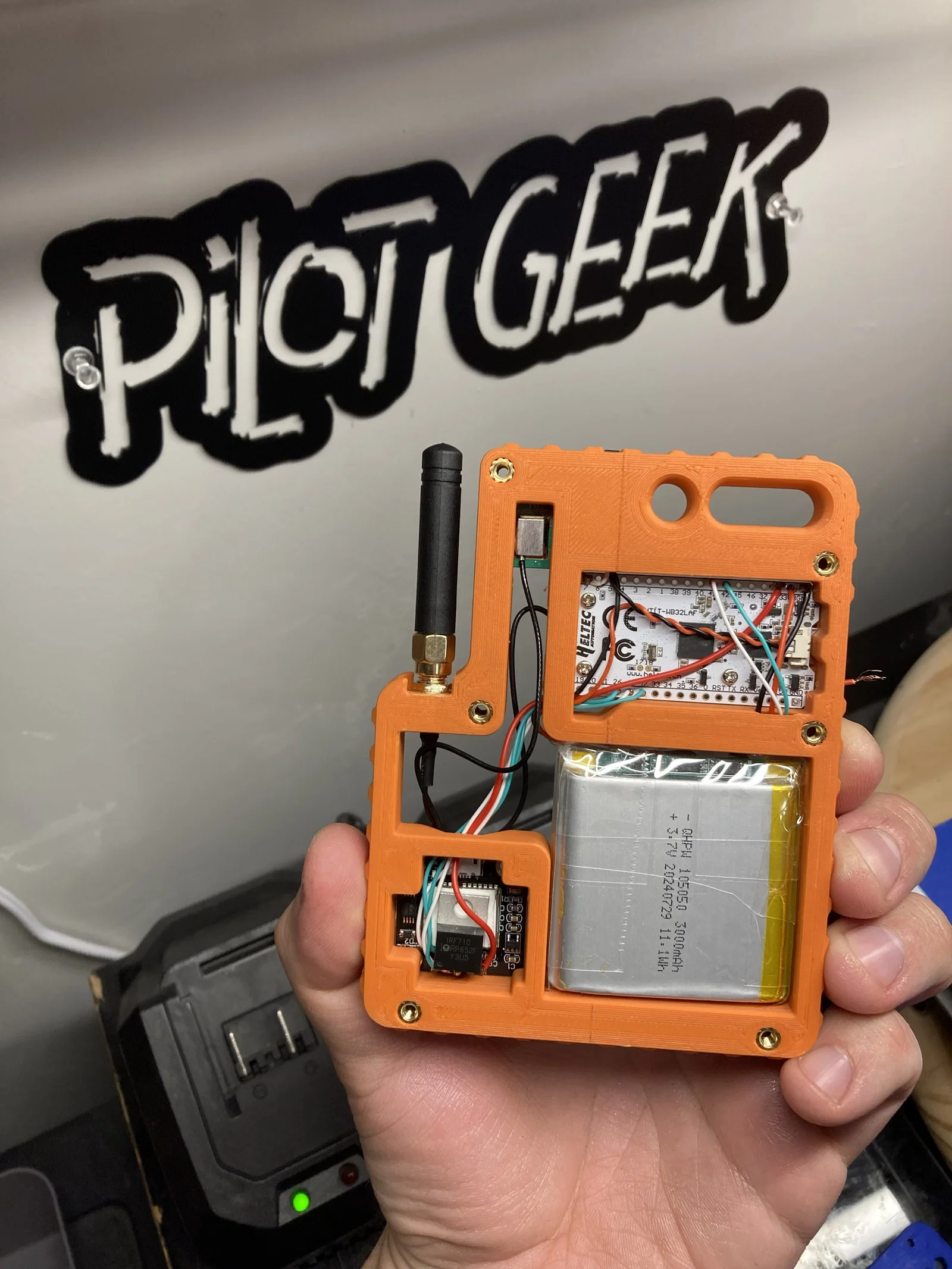

Sơ đồ đấu dây và Pinout

GPS

GPS VCC → Heltec 3.3v GPS TX → Heltec GPIO 48 GPS RX → Heltec GPIO 47 GPS GND → MOSFET DRAIN MOSFET SOURCE → Heltec GND MOSFET GATE → Heltec GPIO 26

Còi báo (Buzzer)

Buzzer Dương → Heltec GPIO 7 Buzzer Âm → Heltec GND

CardKB

CardKB GND Chân 1 → Heltec GND CardKB 3.3v Chân 2 → Heltec 3.3V CardKB SDA Chân 3 → Heltec GPIO 41 CardKB SCL Chân 4 → Heltec GPIO 42

Pin

Pin Dương → Cực dương pin Heltec (JST-GH 1.25mm) Pin Âm → Công tắc → Cực âm pin Heltec (JST-GH 1.25mm)

Các chân GPIO đã được kiểm tra hoạt động tốt với cấu hình thiết bị của tôi. Bạn có thể sử dụng các chân khác nếu cần.

Cấu hình phần mềm – Thiết lập qua App

Cấu hình thiết bị

Buzzer GPIO → Chân 7

Cấu hình vị trí

Device GPS → Đã bật GPS Receive GPIO → Chân 48 GPS Transmit GPIO → Chân 47 GPS Enable GPIO → Chân 26

Cấu hình tin nhắn mẫu (Canned Messages)

Options → Đã bật Presets → M5 Stack CardKB

Cấu hình thông báo bên ngoài

Enabled → True Alert Bell → True Alert Message → True PWM Buzzer → True Active → True Output GPIO → Chân 7

Cảm ơn bạn đã tải xuống!

Nếu bạn gặp vấn đề gì, vui lòng liên hệ [email protected]. Tôi rất trân trọng mọi phản hồi; mỗi bản build đều góp phần giúp dự án cải thiện tốt hơn.
