Giá đỡ cuộn nhựa (Spool Holder) cho Ender 3 (Pro)

Cập nhật 24-02-2022: Đã thêm phiên bản trung bình: dài hơn phiên bản ngắn 7 mm.

• Spool Holder 2B medium.3mf
• Spool Holder 2B medium top.3mf
• Spool Holder 2B medium bot.3mf

Cập nhật 02-01-2020: Đã thêm phiên bản dài hơn 15 mm cho giá đỡ.

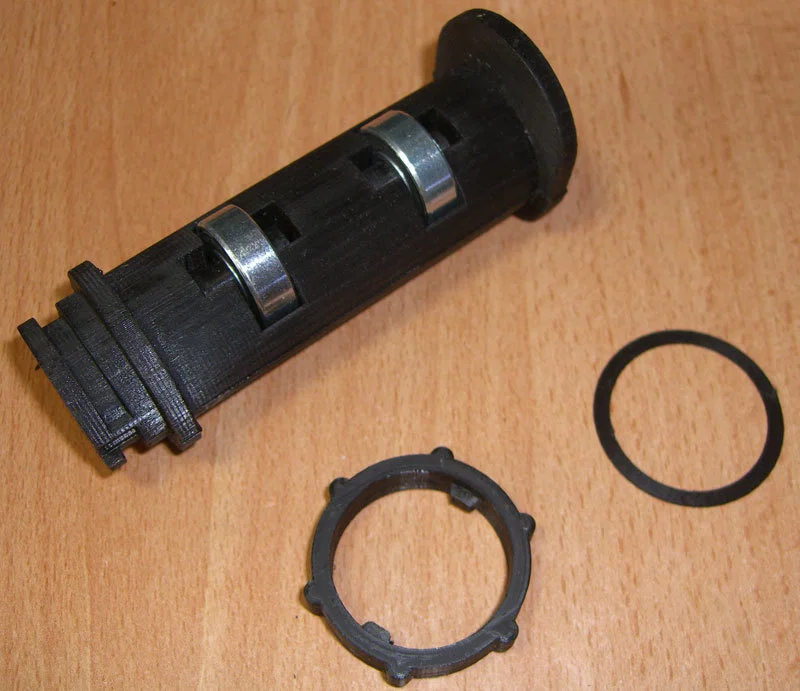

Cập nhật 15-06-2019: Đã thiết kế và tải lên một con ốc phù hợp theo yêu cầu. Ngoài ra, còn có thêm một vòng đệm mỏng nếu kết nối bị lỏng theo thời gian.

Đây là một mẫu giá đỡ cuộn nhựa khác dành cho Creality Ender 3 (Pro) - và cũng là "tác phẩm" đầu tay của mình.

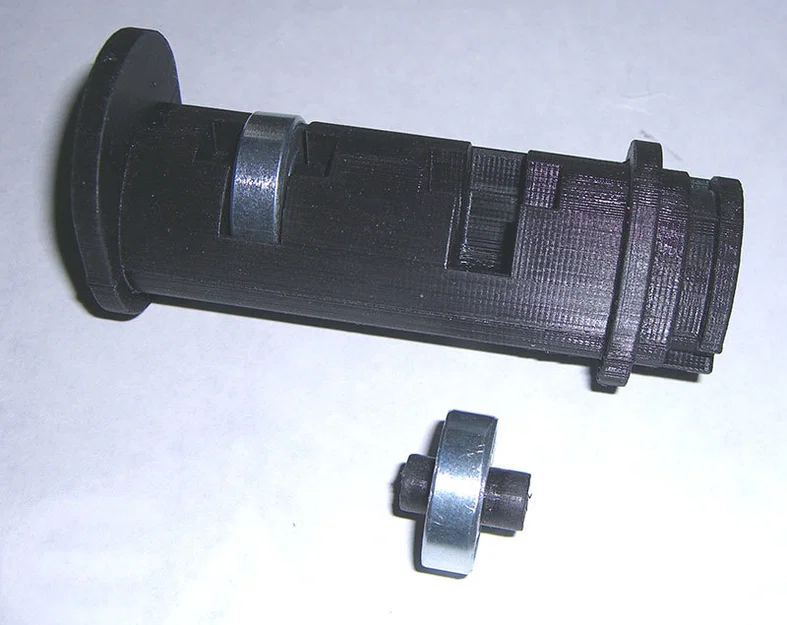

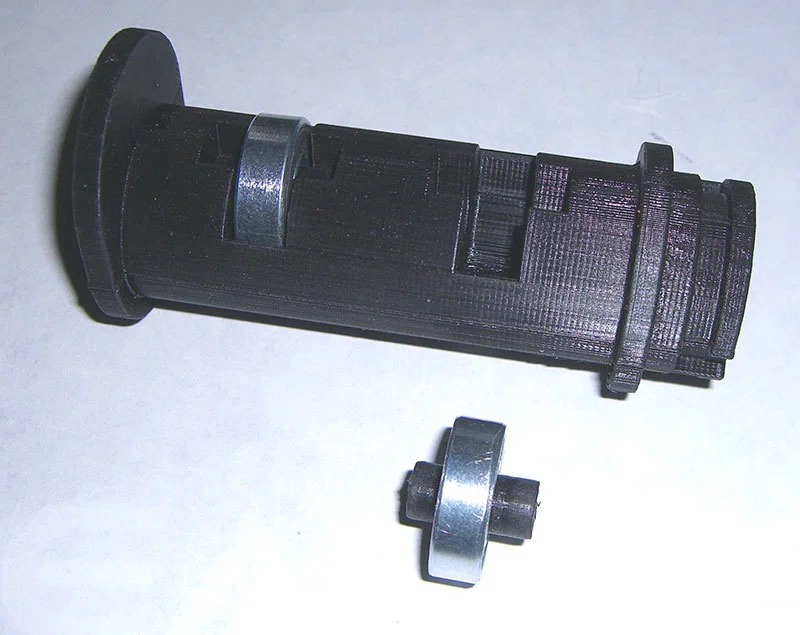

Mình thiết kế nó để tương thích với con ốc từ giá đỡ cuộn nhựa gốc đi kèm máy in Creality, vì mình thích kiểu khóa ngàm bayonet của họ hơn là dùng ren mịn. Chiều dài của giá đỡ là 7,5 cm, nên nó sẽ vừa với hầu hết các cuộn nhựa 1 kg (ít nhất là vừa với cuộn của mình). Các trục cho vòng bi không quá chặt nên có thể tháo rời dễ dàng. Bạn sẽ cần hai vòng bi 608zz (mình tận dụng từ con quay fidget spinner cũ).

Có 6 tệp stl cho giá đỡ này:

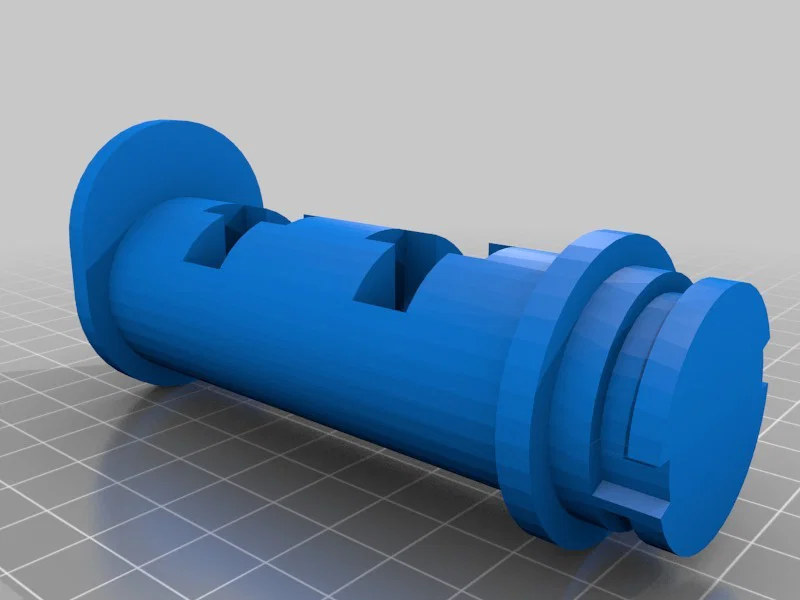

• Spool Holder 2B V1_00.stl --> Đây là phần giá đỡ. Để in, bạn có thể cần cấu trúc support.

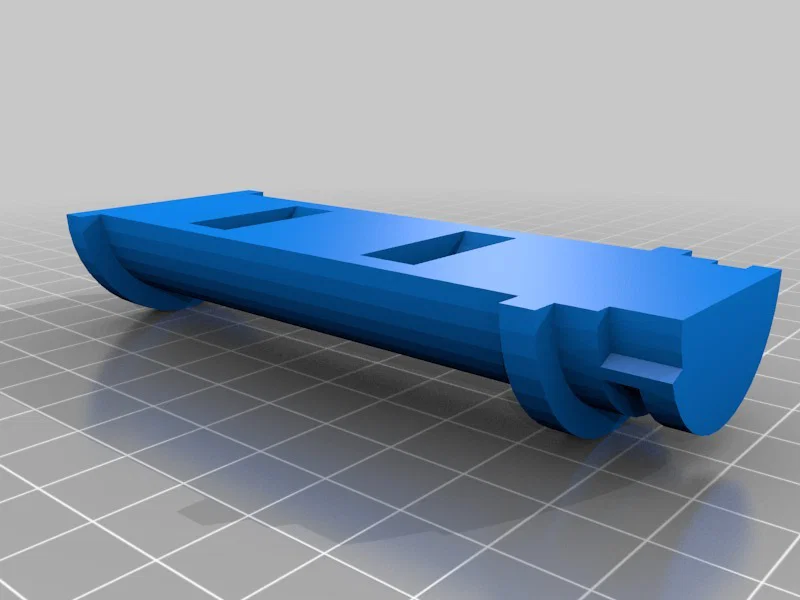

• Spool Holder 2B V1_00_top.stl --> Đây là phần trên của giá đỡ, có thể in mà không cần support (khi đặt phẳng).

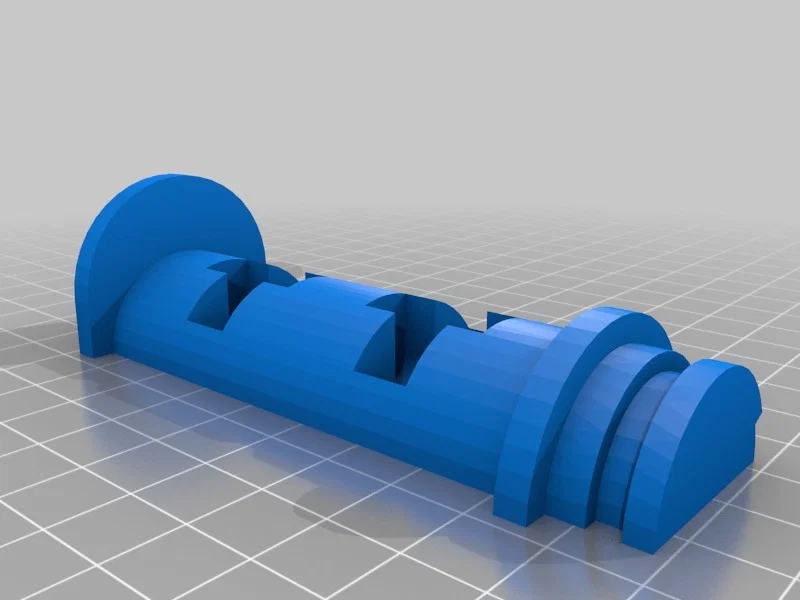

• Spool Holder 2B V1_00_bot.stl --> Đây là phần dưới của giá đỡ, có thể in mà không cần support (khi đặt phẳng).

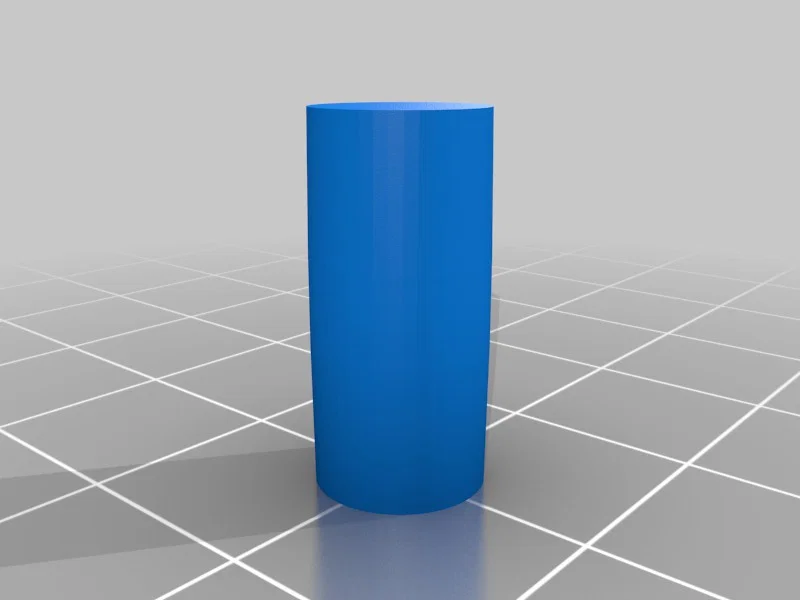

• Spool Holder Axis.stl --> Đây là trục. Bạn cần hai cái.

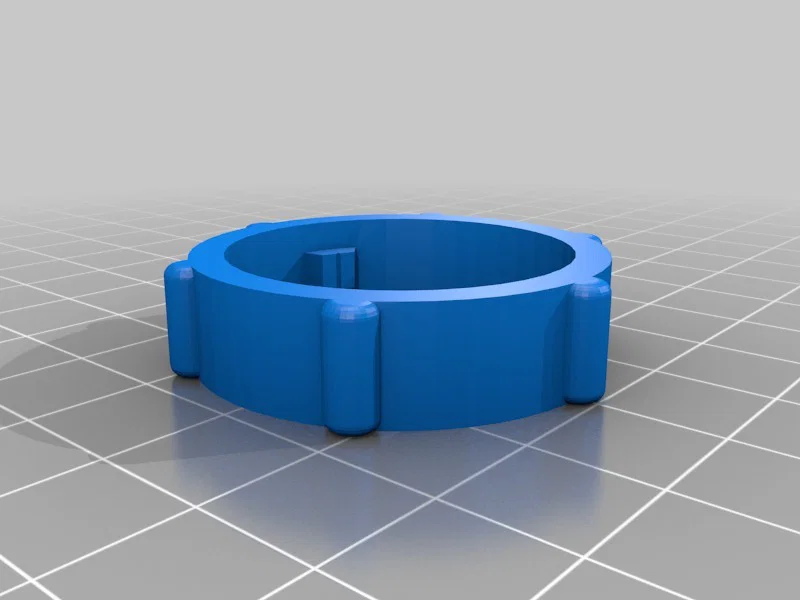

• Spool Holder Nut.stl --> Đây là con ốc. Chỉ cần dùng nếu bạn chưa có sẵn (từ máy Ender 3 Pro).

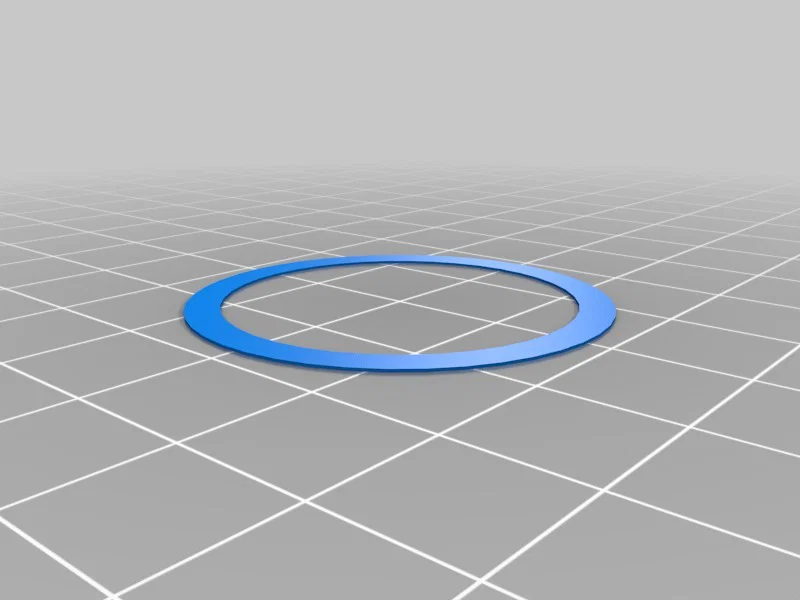

• Spool Holder Washer.stl --> Đây là vòng đệm. Bạn chỉ cần dùng nếu thấy kết nối bị lỏng. Mình đã in phần trên và phần dưới bằng nhựa PLA rồi dán lại bằng keo hai thành phần.

Hãy đăng hình ảnh thành quả của bạn nhé. Cảm ơn mọi người. :-)

Thiết lập in

Rafts: Không

Resolution: 0.1 mm Layer height

Infill: 20 %
