Trứng phục sinh xoắn ốc Parametric

Tóm tắt:

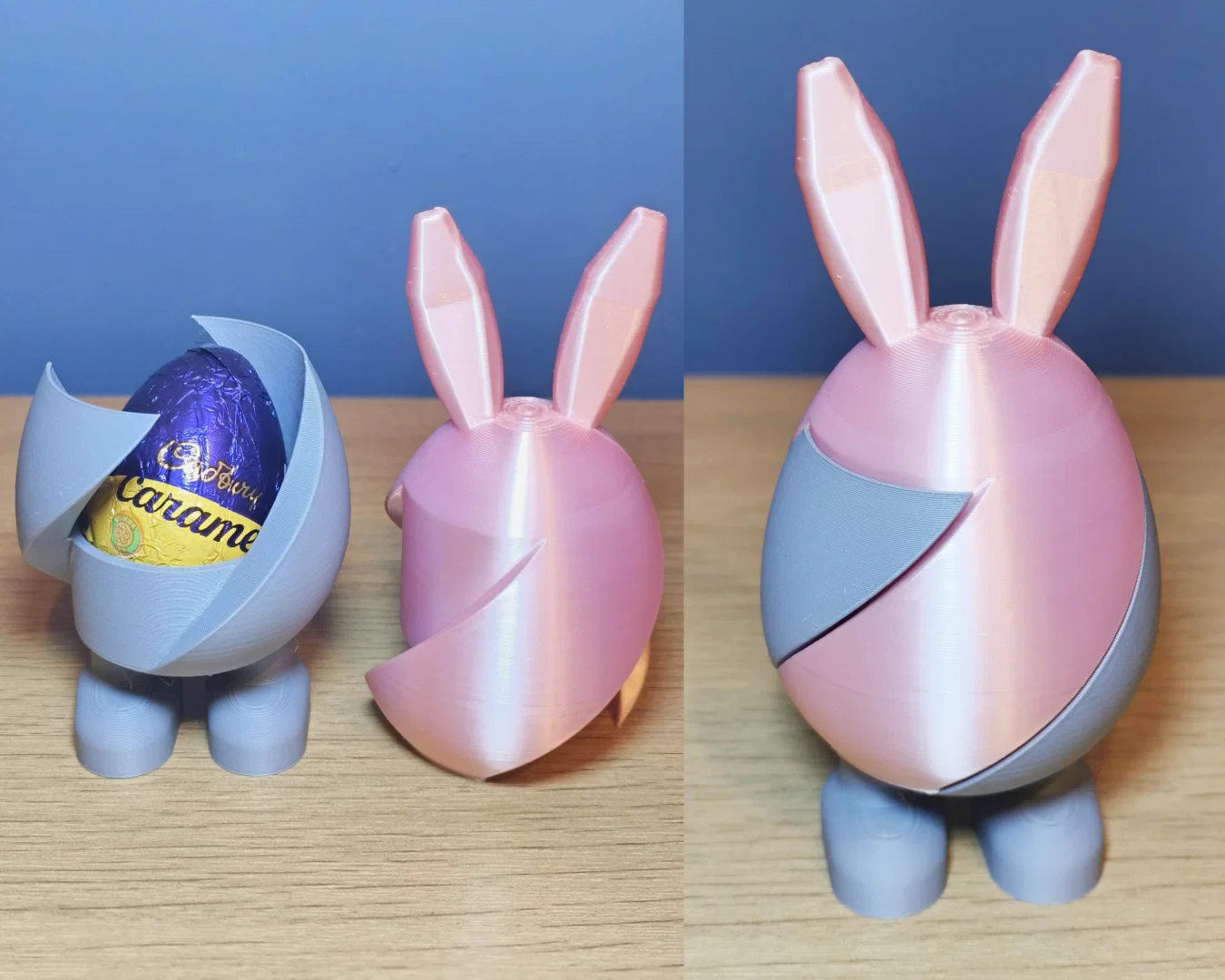

Đây là một mẫu hộp đựng trứng phục sinh (Easter egg) có thể tùy chỉnh cực kỳ linh hoạt. Khoang bên trong có thể được điều chỉnh kích thước để đựng trứng trong các buổi săn tìm trứng phục sinh, hoặc đơn giản là dùng làm một món đồ trang trí nhỏ xinh.

Cách in một trong các mẫu có sẵn:

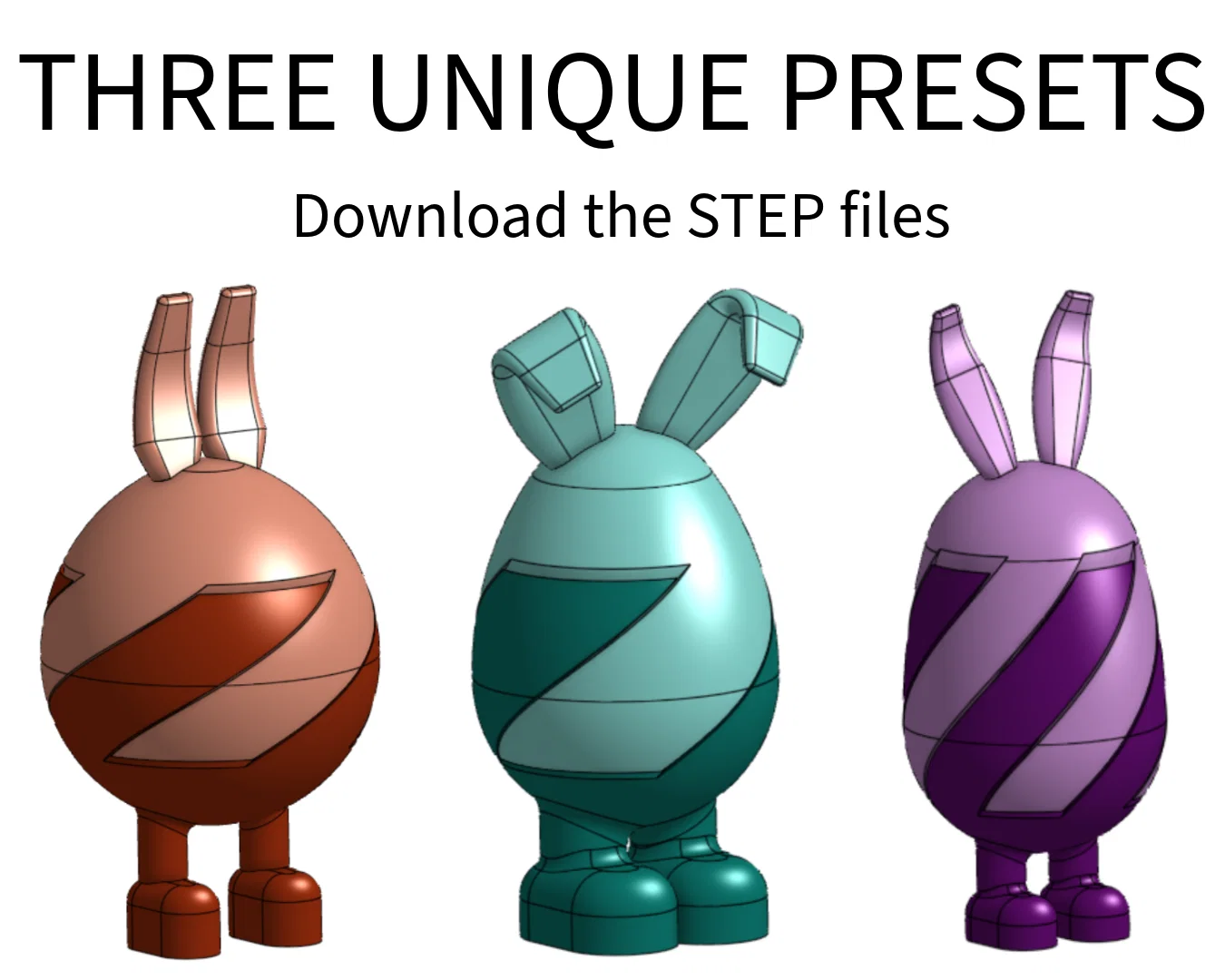

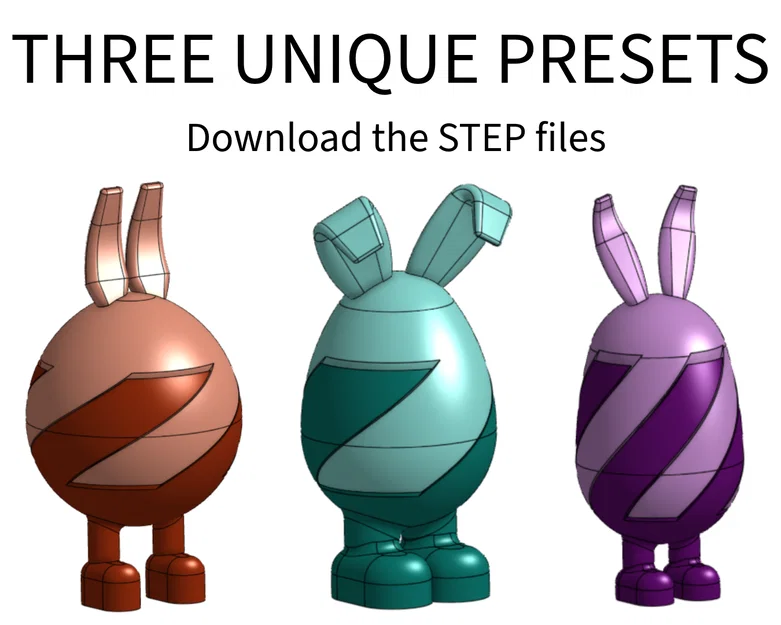

Nếu bạn muốn dùng 1 trong 3 mẫu có sẵn mà mình đã làm (như trong ảnh thứ hai ở trên), bạn chỉ cần tải file .step tương ứng (tên file được đặt theo màu sắc trong ảnh). Khi nhập vào phần mềm slicer, hãy tách model thành hai nửa riêng biệt và di chuyển chúng ra xa nhau. Đừng xoay bất kỳ phần nào và hãy nhớ bật tính năng tạo support (tốt nhất là kiểu tree).

Cách tùy chỉnh:

• Tải file PDF về và nhấp vào đường link bên trong để đến trang chỉnh sửa model.
• Đăng nhập vào Onshape hoặc tạo một tài khoản miễn phí nếu bạn chưa có.
• Các thông số bạn có thể thay đổi nằm trong 3 thư mục trên thanh công cụ bên trái:

• Để thay đổi một biến (parameter), hãy nhấp đúp vào biến đó trong thanh bên rồi nhập con số của bạn vào ô giá trị (mình đã khoanh vùng hình chữ nhật màu đỏ trong ảnh dưới). Hầu hết các biến đều rất dễ hiểu qua tên gọi hoặc qua việc thử nghiệm, nhưng với những cái khó hiểu hơn, mình đã có mô tả trong khung chú thích (được khoanh vùng màu xanh lá).
• Độ hở (sliding tolerance) bắt buộc phải được chỉnh lại ở bước cuối cùng để các bộ phận khớp với nhau hoàn hảo. Mình sẽ giải thích kỹ hơn ở bên dưới.
• Sau khi ưng ý với model, bạn có thể xuất file (2 file STL hoặc 1 file STEP) rồi đưa vào phần mềm slicer mà bạn hay dùng.

Khắc phục sự cố:

Lỗi - Thỉnh thoảng bạn có thể gặp lỗi nếu điều chỉnh biến số quá mức so với các biến khác trong cùng thư mục. Điều này không sao cả, bạn chỉ cần quay lại (undo) giá trị vừa đổi cho đến khi hết lỗi, hoặc thử thay đổi các biến khác trong thư mục đó sao cho chúng cân đối với nhau hơn. Ngoài ra, một vài lỗi hiển thị trong thư mục 'other' là một phần tính chất của model parametric này, nên chừng nào bạn không thấy lỗi nào trên hình dáng model, thì bạn không cần phải làm gì cả.

Độ hở (Sliding tolerance) - Đây là khoảng cách giữa hai nửa của quả trứng. Đáng tiếc là nó không hoàn toàn tự động, nên nếu bạn không làm theo các bước dưới đây, các bộ phận có thể không khớp hoặc trượt vào nhau một cách mượt mà:

1. Ẩn nửa trên đi và nhấp vào mặt bên của một trong các đoạn xoắn ốc ở nửa dưới.

2. Hiện nửa trên lên và nhấp vào mặt bên của đoạn xoắn ốc ở nửa trên, vị trí nằm cạnh mặt mà bạn đã chọn trước đó. Bạn có thể cần phóng to để tránh việc vô tình bỏ chọn mặt đầu tiên. Khi đã chọn được cả hai mặt, hãy nhìn giá trị "Min dist" ở góc dưới bên phải màn hình. Giá trị này chính là độ hở hiện tại của bạn.

3. Chỉnh sửa biến "sliding tolerance" trong thư mục main body và nhập vào ô giá trị công thức: [giá trị biến sliding tolerance hiện tại] * [giá trị biến sliding tolerance hiện tại] / [giá trị Min dist bạn đo được ở bước 2]

4. Sau khi làm xong, nếu bạn thực hiện lại bước 2, bạn sẽ có giá trị khoảng 0.4mm (+- 1/2mm), đây là độ hở lý tưởng để các bộ phận trượt lên nhau. Nếu muốn chỉnh độ hở chính xác hơn nữa, bạn có thể tùy chỉnh lại biến này vài lần.

5. Đừng thay đổi bất kỳ biến nào khác sau khi đã hoàn thành các bước này, nếu không bạn sẽ phải làm lại từ đầu đấy.
