Bộ lọc sơ cấp HVAC cho cửa lấy gió xe Fiat Panda 319

⚠ MIỄN TRỪ TRÁCH NHIỆM & CẢNH BÁO

Vui lòng đọc kỹ trước khi in hoặc lắp đặt:

• An toàn máy in: Kỹ thuật in đè lên vải/lưới chống muỗi là một kỹ thuật nâng cao. Nếu đầu phun vướng vào vải, nó có thể làm hỏng hệ thống chuyển động hoặc đầu phun (hot-end) của máy in. Tôi không chịu trách nhiệm cho bất kỳ thiệt hại nào đối với thiết bị của bạn.

• Độ xe: Mọi sửa đổi trên xe của bạn đều do bạn tự chịu rủi ro. Bộ phận này không phải là phụ tùng chính hãng (OEM). Tôi không chịu trách nhiệm về bất kỳ hư hỏng cơ khí, mất bảo hành hoặc hậu quả nào phát sinh từ việc sử dụng mô hình này.

• Luồng gió & Quạt gió: Việc thêm lưới lọc có thể làm tăng lực cản; nếu lưới bị bám bẩn quá nhiều, nó có thể gây quá tải cho mô tơ quạt gió HVAC.

• Bảo trì: Bạn phải kiểm tra lưới lọc này định kỳ. Tùy thuộc vào môi trường, lưới có thể bị tắc. Bạn có trách nhiệm đảm bảo lưới luôn thông thoáng để duy trì khả năng thông gió tốt.

Mô tả

Vấn đề gặp phải

Sau sáu tháng sử dụng, tôi phát hiện một lượng rác thải đáng kể như lá cây, côn trùng và bụi bông bên trong hộp lọc gió cabin của chiếc Panda. Tôi không có đầu hút bụi đủ nhỏ để làm sạch không gian chật hẹp đó và cũng không muốn mạo hiểm va chạm làm hỏng dàn lạnh khi cố gắng đưa tay vào.

Giải pháp

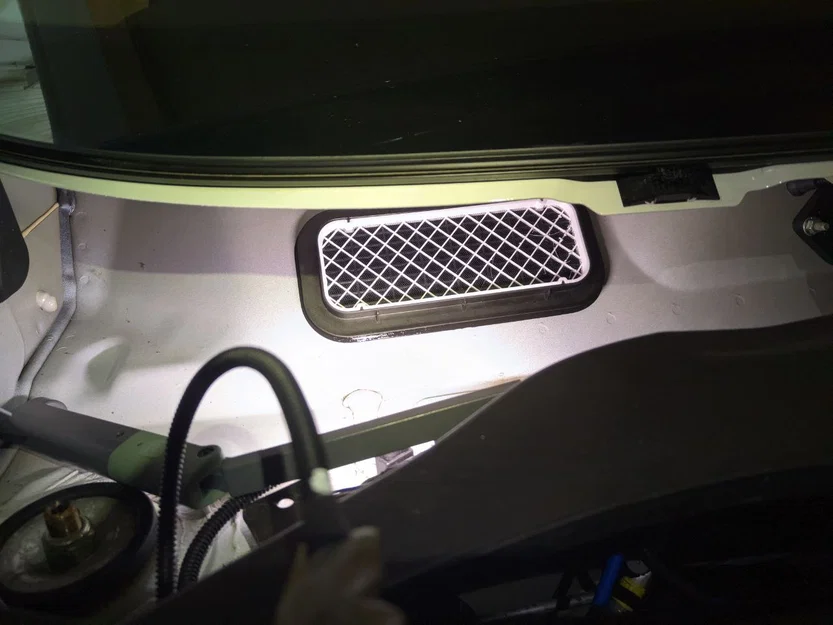

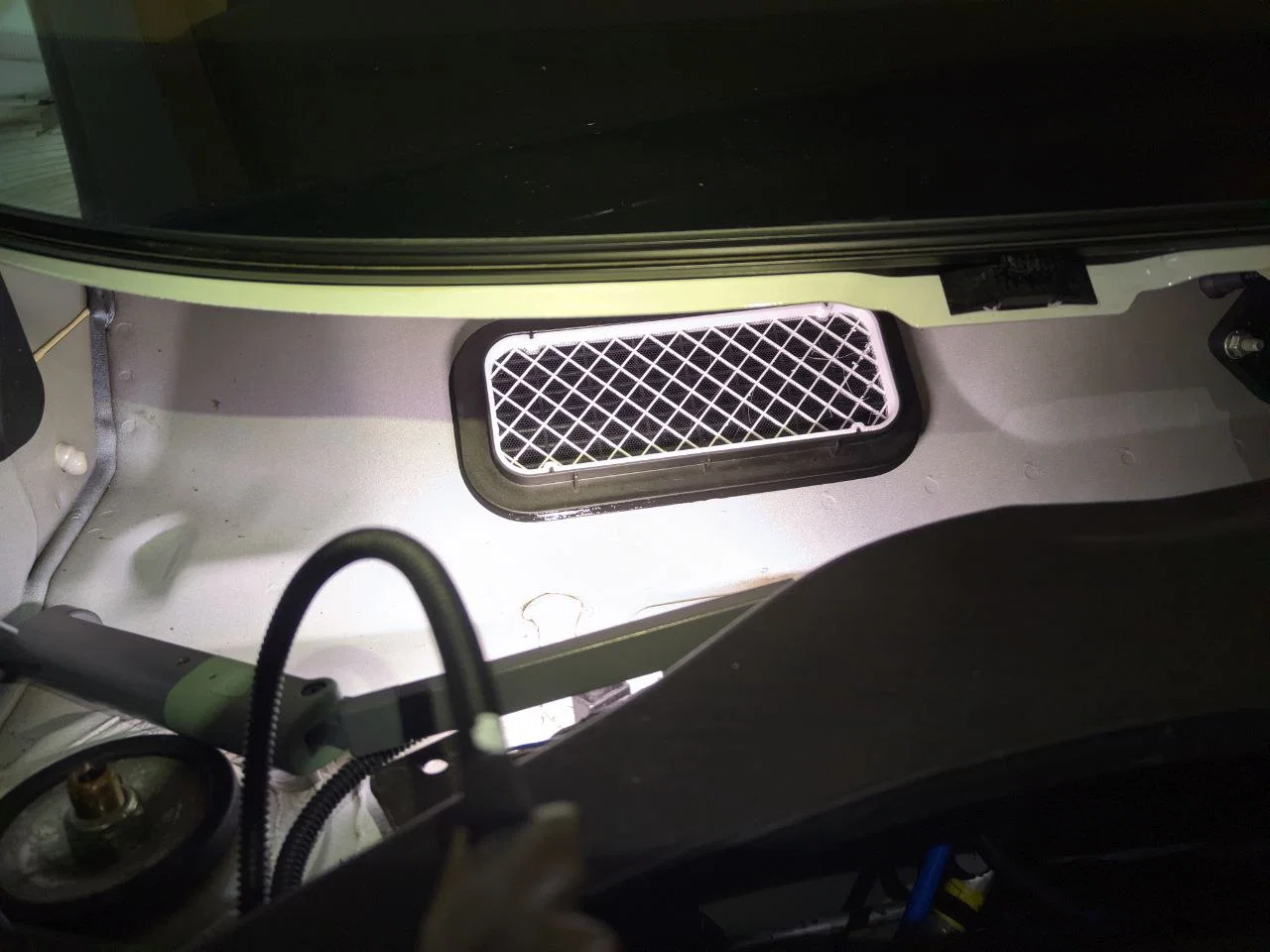

Bộ lọc sơ cấp được thiết kế riêng này nằm ở hốc lấy gió chính dưới tấm ốp nhựa chắn gió (scuttle panel). Mặc dù việc tháo cần gạt mưa và tấm ốp này không hề đơn giản, nhưng đây là khu vực dễ thao tác hơn nhiều so với việc cố làm sạch bên trong hộp lọc gió cabin. Mục tiêu là chặn rác ngay tại cửa hút để có thể dễ dàng vệ sinh trong các lần bảo dưỡng định kỳ.

Chi tiết kỹ thuật & In trên lưới

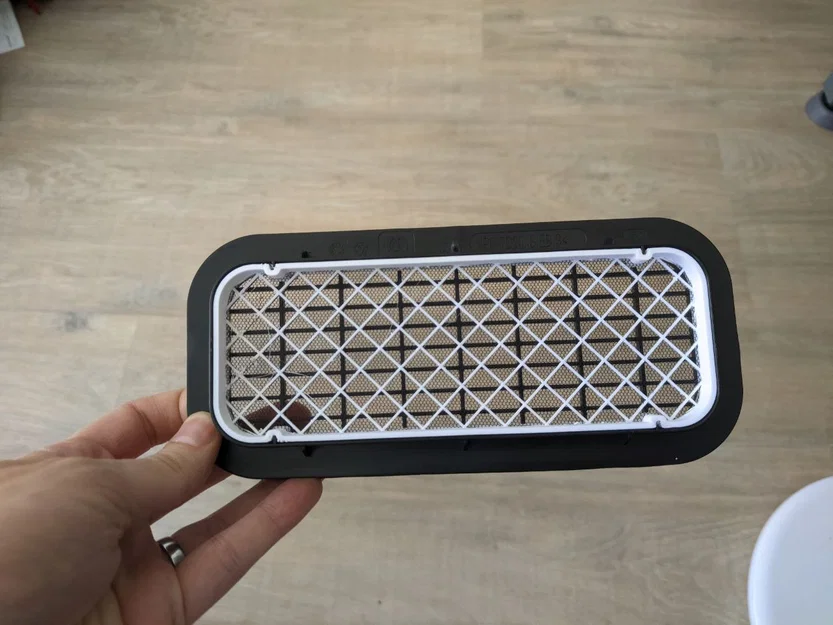

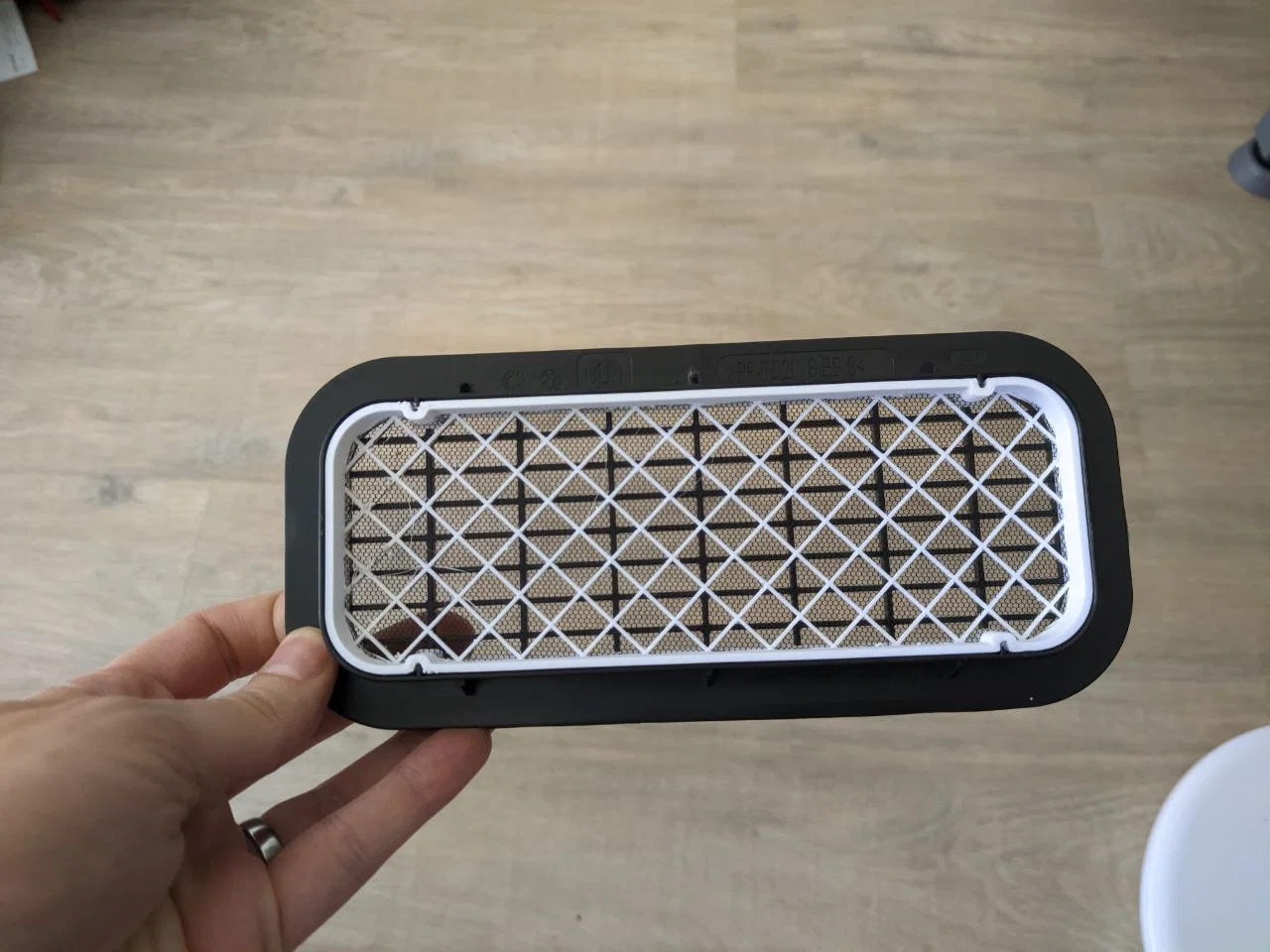

Tôi đã in chi tiết này bằng kỹ thuật "Print onto Fabric" (In trên vải) sử dụng lưới chống muỗi.

• Lưới: Sử dụng loại lưới bạn chọn. Lưu ý rằng lưới nên được làm bằng vật liệu chịu nhiệt. Đảm bảo lưới được cố định chắc chắn trong bước tạm dừng in (pause-at-height).

• Thay thế: Bạn có thể tăng mật độ infill để tạo ra một tấm lưới in 3D hoàn toàn, mặc dù tôi chưa thử nghiệm lưu lượng gió với phương pháp này.

Tôi in bằng PETG vì đây là loại nhựa chịu thời tiết tốt nhất mà tôi có. Tôi không rõ khu vực khoang máy đó có thể nóng tới mức nào, nhưng để an toàn nhất thì bạn nên in bằng nhựa ASA.

Mô hình tôi cung cấp là một khối đặc. Để tạo ra cấu trúc dạng lưới cơ bản, tôi đã tùy chỉnh trên phần mềm cắt lớp (slicer): thiết lập số lớp trên/dưới (top/bottom layer count) về 0 và đặt ít nhất 3 đường viền (perimeters).

Khả năng tương thích

• Đã xác nhận: Fiat Panda 319 (bản 1.0 Mild Hybrid 2024).

• Chưa xác nhận: Chi tiết này có thể không vừa với các đời 319 cũ hơn hoặc các biến thể động cơ khác. Tôi chưa xác minh được mã phụ tùng của lưới hút gió trên các phiên bản cũ, vì vậy vui lòng kiểm tra kích thước và hình dạng hốc gió của bạn trước khi in.
